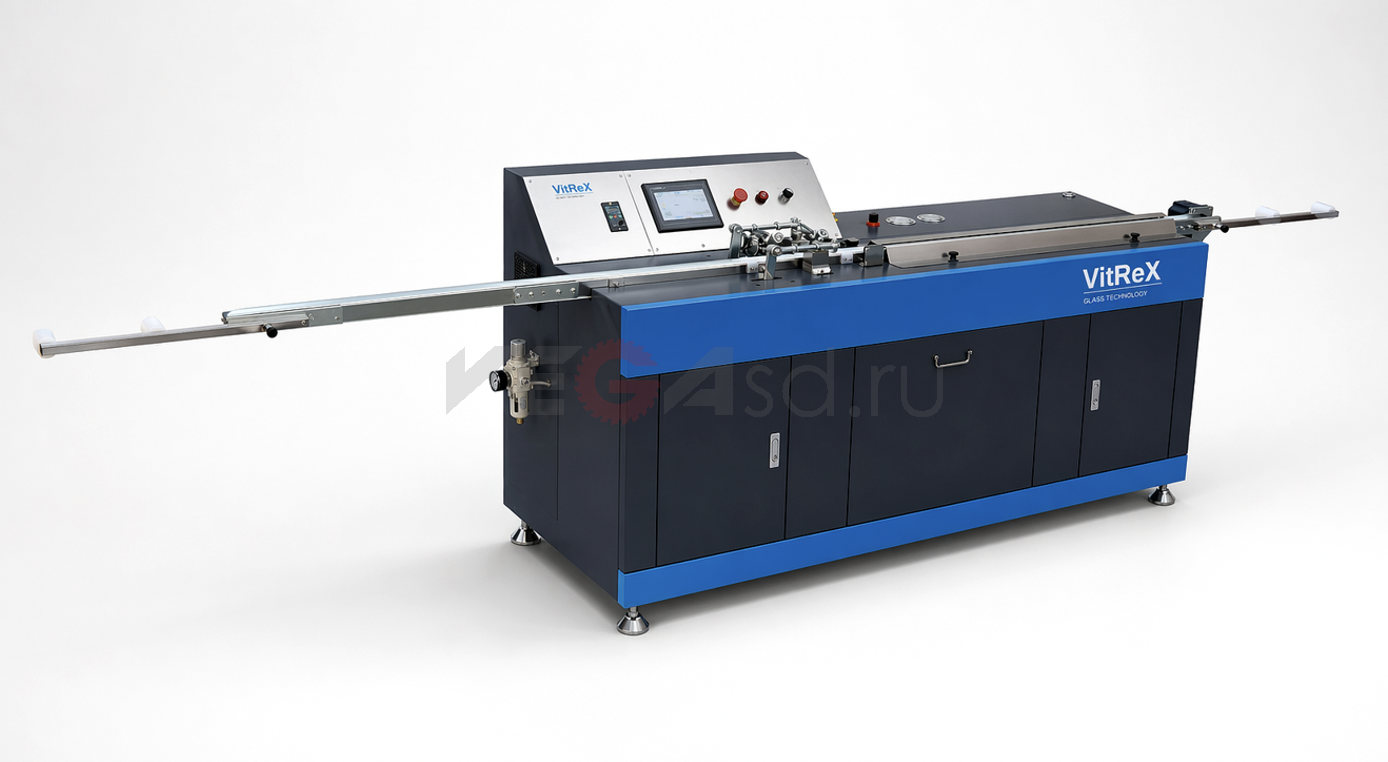

Автоматический бутил-экструдер VitReX ZDJ1802

Производственный эффект: стабильный бутиловый контур, быстрая переналадка, точное позиционирование и снижение риска брака на участке сборки стеклопакетов.

1. Введение

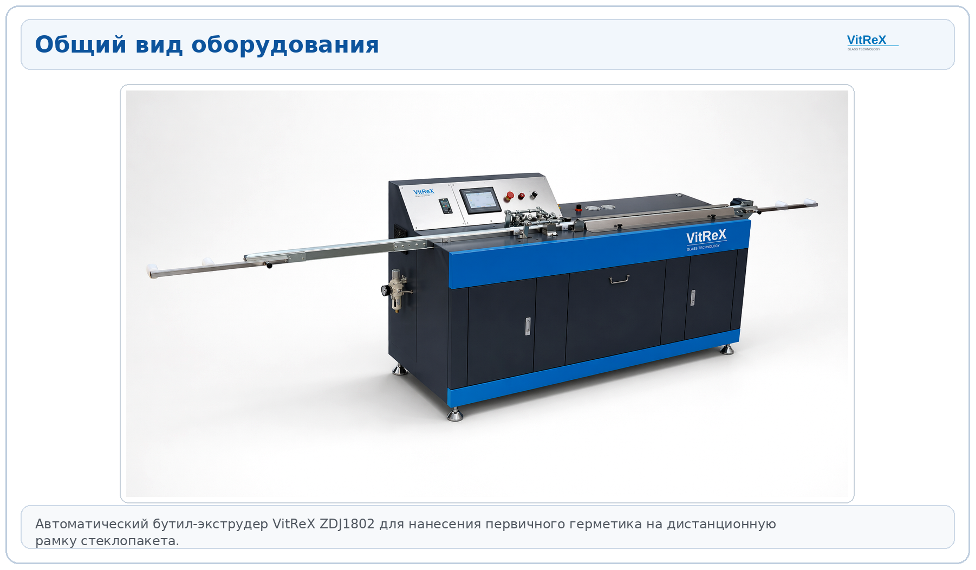

VitReX ZDJ1802 — автоматический бутил-экструдер для промышленного производства стеклопакетов. Оборудование предназначено для точного и равномерного нанесения первичного бутилового герметика на дистанционную рамку перед сборкой стеклопакета.

Данный технологический этап напрямую влияет на герметичность стеклопакета, стабильность положения дистанционной рамки, качество первичного контура и долговечность готового изделия. Равномерное нанесение бутила снижает риск проникновения влаги внутрь камеры стеклопакета, уменьшает вероятность дефектов герметизации и повышает общую надежность продукции.

Ключевой акцент модели VitReX ZDJ1802 — автоматизация регулировки ширины клеевой головки, сервоприводное позиционирование, PLC-управление и удобная работа оператора через сенсорную панель. Станок позволяет быстро переходить между дистанционными рамками разных типоразмеров, сохранять рабочие настройки и поддерживать повторяемое качество нанесения в течение всей производственной смены.

Функциональная логика оборудования построена таким образом, чтобы оператор работал не с разрозненными механическими регулировками, а с понятными режимами, сохраненными рецептами и автоматизированными настройками. Это снижает влияние человеческого фактора, ускоряет переналадку, повышает культуру производства и делает результат более контролируемым.

Применение сервоприводной системы обеспечивает точное позиционирование рамки в зоне нанесения, стабильную подачу и повторяемость параметров при серийной работе. Благодаря этому оборудование особенно актуально для предприятий, где важны стабильное качество стеклопакетов, высокая производительность участка и минимизация брака при работе с разными размерами дистанционных рамок.

VitReX ZDJ1802 является рациональным решением для современных производств стеклопакетов, которым требуется надежный, удобный и технологически управляемый участок нанесения первичного герметика.

2. Назначение оборудования

При производстве стеклопакета дистанционная рамка должна получить ровный и непрерывный слой первичного бутилового герметика. Этот слой выполняет несколько критически важных функций: обеспечивает первичную герметизацию, фиксирует рамку между стеклами, снижает риск проникновения влаги внутрь камеры стеклопакета и формирует технологическую основу для последующей вторичной герметизации.

Качество нанесения бутила напрямую влияет на надежность стеклопакета. Если слой нанесен неравномерно, с пропусками или локальными утолщениями, возрастает риск нарушения герметичности, смещения рамки, перерасхода материала и появления рекламаций в процессе эксплуатации готовых изделий.

При ручной или полуавтоматической настройке результат часто зависит от опыта оператора. Возможны отклонения по толщине слоя, непроклеенные участки, нестабильная подача материала и лишние пробные проходы при переналадке. Это увеличивает расход бутила, снижает фактическую производительность участка и усложняет поддержание стабильного качества в течение смены.

Автоматический бутил-экструдер VitReX ZDJ1802 решает эти задачи за счет управляемой подачи, контролируемого нагрева, точной регулировки клеевой головки и повторяемой настройки рабочих узлов. Оператор выбирает необходимые параметры или сохраненный рецепт, после чего оборудование обеспечивает стабильное нанесение герметика на дистанционную рамку.

Использование такого станка позволяет стандартизировать операцию нанесения первичного герметика, снизить влияние человеческого фактора, ускорить переход между разными типоразмерами рамок и обеспечить более предсказуемое качество стеклопакетов в серийном производстве.

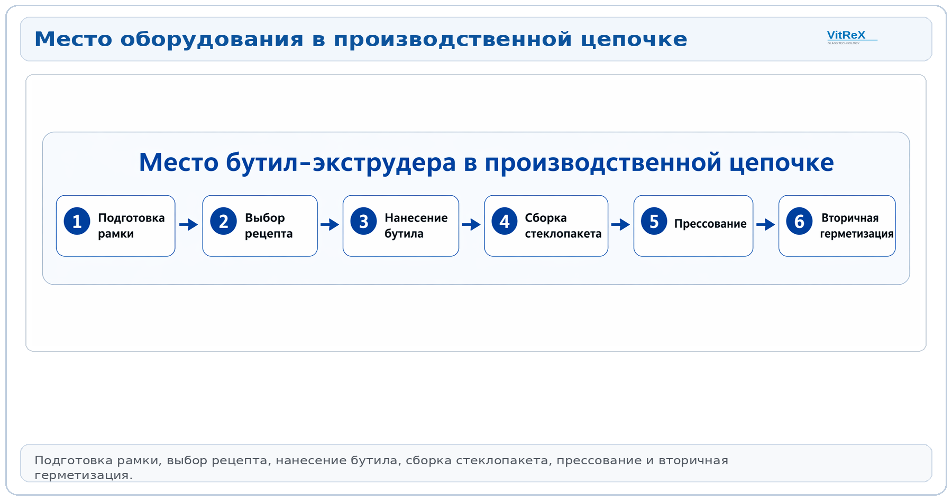

Для участка сборки стеклопакетов такое оборудование является технологически важным узлом. Именно оно стабилизирует качество первичного контура и делает дальнейшие операции более предсказуемыми.

3. Принцип работы оборудования

Оператор устанавливает дистанционную рамку в зону подачи, выбирает требуемый режим на сенсорной панели управления и запускает рабочий цикл. После запуска система автоматически подготавливает основные узлы оборудования: включает нагрев, контролирует температурные параметры, активирует подачу бутилового герметика и переводит клеевую головку в рабочее положение.

В процессе работы дистанционная рамка проходит через зону нанесения, где на ее поверхность формируется равномерный слой первичного бутилового герметика. Стабильная подача материала, контролируемая температура и точное позиционирование рабочих узлов позволяют получить непрерывный герметизирующий контур без пропусков, избыточных наплывов и нестабильной толщины слоя.

Оборудование поддерживает сохранение до 20 групп рабочих настроек. Это особенно важно для производств, где регулярно повторяются одни и те же типоразмеры дистанционных рамок. Оператор может выбрать ранее сохраненную ширину рамки и соответствующий режим работы, после чего станок быстро возвращается к заданным параметрам без длительной ручной переналадки.

Такой принцип работы снижает количество пробных запусков, уменьшает расход материала при переходе между заказами и повышает фактическую производительность участка. Для предприятия это означает более быстрый запуск партии, стабильное качество нанесения бутила и меньшую зависимость результата от квалификации конкретного оператора.

Дополнительное преимущество данной модели — автоматизированная регулировка ширины клеевой головки и удобная корректировка высоты нанесения. Это помогает адаптировать станок под разные рамки, избежать «просветов» и обеспечить аккуратный равномерный слой герметика по всей длине дистанционной рамки.

4. Визуальное описание основных узлов

Ниже показаны ключевые рабочие зоны оборудования. Изображения вынесены крупным форматом, чтобы клиенту было понятно, где расположены органы управления, зона подачи рамки и клеевая головка.

5. Основные узлы и конструктивные решения

Конструкция VitReX ZDJ1802 рассчитана на стабильную промышленную эксплуатацию в составе участка производства стеклопакетов. Рабочие узлы оборудования объединены в единую управляемую систему, где подача дистанционной рамки, нагрев бутилового герметика, регулировка клеевой головки, контроль скорости, температурные режимы и сохраненные рецепты работают согласованно.

Такая архитектура позволяет не рассматривать станок как отдельный механический узел, а использовать его как полноценный технологический модуль. Оператор управляет процессом через панель управления, контролирует состояние оборудования и выбирает необходимые параметры работы без длительной ручной переналадки.

Основные функции оборудования включают:

6. Сопла для нанесении герметика

Клеевая головка является основным рабочим узлом VitReX ZDJ1802. Именно от точности ее настройки зависит толщина, равномерность, непрерывность и внешний вид бутилового слоя на дистанционной рамке. При производстве стеклопакетов этот параметр критичен: слой бутила должен быть стабильным по всей длине рамки, без разрывов, пропусков, локальных утолщений и избыточных наплывов.

В данной модели реализована удобная регулировка клеевой головки по высоте и автоматическая регулировка по ширине. Это позволяет быстро адаптировать оборудование под дистанционные рамки разных типоразмеров и уменьшает количество ручных операций при переналадке. Оператору не требуется долго выполнять механические корректировки — основные параметры задаются через систему управления и сохраняются в памяти оборудования.

Прямая регулировка высоты клеевой головки помогает точно выставить рабочее положение относительно рамки. Это снижает риск появления «просветов», непроклеенных участков и неравномерного распределения материала. Особенно это важно при работе с рамками разной геометрии, разной ширины и различными партиями расходного материала.

Автоматическая регулировка ширины позволяет быстрее переходить между заказами и поддерживать стабильное качество нанесения без длительной пробной настройки. Для производства это дает практический эффект: меньше брака, ниже расход бутила, быстрее запуск партии и более предсказуемый результат на выходе.

Таким образом, клеевая головка VitReX ZDJ1802 обеспечивает аккуратное, равномерное и технологически стабильное нанесение первичного герметика, что напрямую влияет на качество стеклопакета и надежность его герметизирующего контура.

7. Сервоприводы, PLC и точность позиционирования

Для оборудования данного класса точность позиционирования напрямую влияет на качество нанесения бутилового герметика. Если дистанционная рамка подается нестабильно, а положение клеевой головки выставляется с разбросом, возрастает риск появления непроклеенных участков, неравномерной толщины слоя, загрязнения рамки, перерасхода материала и нестабильного внешнего вида бутилового контура.

Именно поэтому применение сервоприводной системы является важным техническим преимуществом VitReX ZDJ1802. Сервоприводы обеспечивают управляемое и точное перемещение рабочих узлов, позволяют повторяемо выставлять рабочие положения и сохранять стабильность настройки при переходе между разными типоразмерами дистанционных рамок.

В отличие от более простых механических регулировок, сервоприводная система снижает зависимость результата от ручной подстройки оператора. Оборудование быстрее возвращается к заданным параметрам, точнее удерживает рабочие положения и обеспечивает более предсказуемое качество нанесения в течение всей смены.

В сочетании с PLC-управлением сервоприводы формируют понятную и технологически правильную логику работы: оператор выбирает сохраненный рецепт, проверяет параметры на панели управления, запускает цикл и получает стабильный результат без длительной ручной переналадки.

Практический эффект для производства:

8. Система нагрева и подача бутилового герметика

Бутиловый герметик чувствителен к температурному режиму. Если материал недостаточно разогрет, он хуже подается в клеевую головку, может ложиться неравномерно и формировать нестабильный слой на дистанционной рамке. При колебаниях температуры меняется вязкость материала, что приводит к разбросу по толщине нанесения, появлению дефектов и увеличению расхода герметика.

В VitReX ZDJ1802 применяется PLC-контроль пяти температурных зон. Такая система позволяет поддерживать стабильный нагрев материала и обеспечить равномерную подачу бутила к клеевой головке. Это особенно важно при серийной работе, когда оборудование должно сохранять одинаковое качество нанесения в течение всей смены.

За счет контролируемого нагрева бутил сохраняет рабочую вязкость и равномерно поступает в клеевую головку. Это помогает формировать аккуратный непрерывный слой первичного герметика, снижает количество пробных запусков, уменьшает риск брака и обеспечивает более предсказуемое качество стеклопакетов.

Для производства это означает стабильный технологический процесс: оператор запускает станок, система выходит на рабочую температуру, поддерживает заданные параметры и обеспечивает повторяемое нанесение бутила при работе с разными типоразмерами дистанционных рамок.

8.1. Функции панели управления и дополнительные возможности

Оборудование оснащено сенсорной системой управления, которая позволяет оператору работать с сохраненными рецептами, контролировать температурные зоны, выбирать скорость подачи и запускать станок в автоматическом режиме. Ниже приведены ключевые функции панели управления и рабочих узлов, важные для стабильной промышленной эксплуатации.

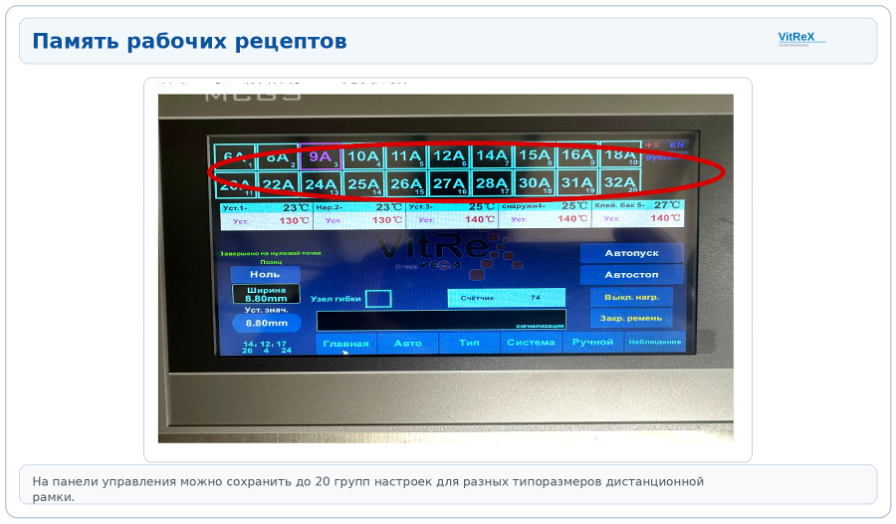

Память рабочих рецептов

На панели управления можно сохранять до 20 групп рабочих настроек для разных типоразмеров дистанционной рамки. При повторяющемся заказе оператор выбирает нужный сохраненный рецепт, и оборудование быстро возвращается к заданным параметрам. Это сокращает время переналадки, уменьшает количество пробных запусков и снижает риск ошибки при переходе между заказами.

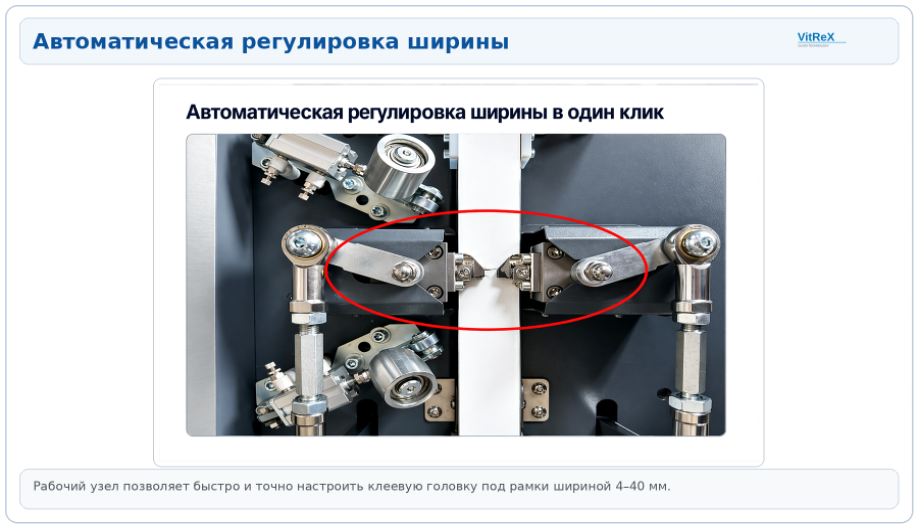

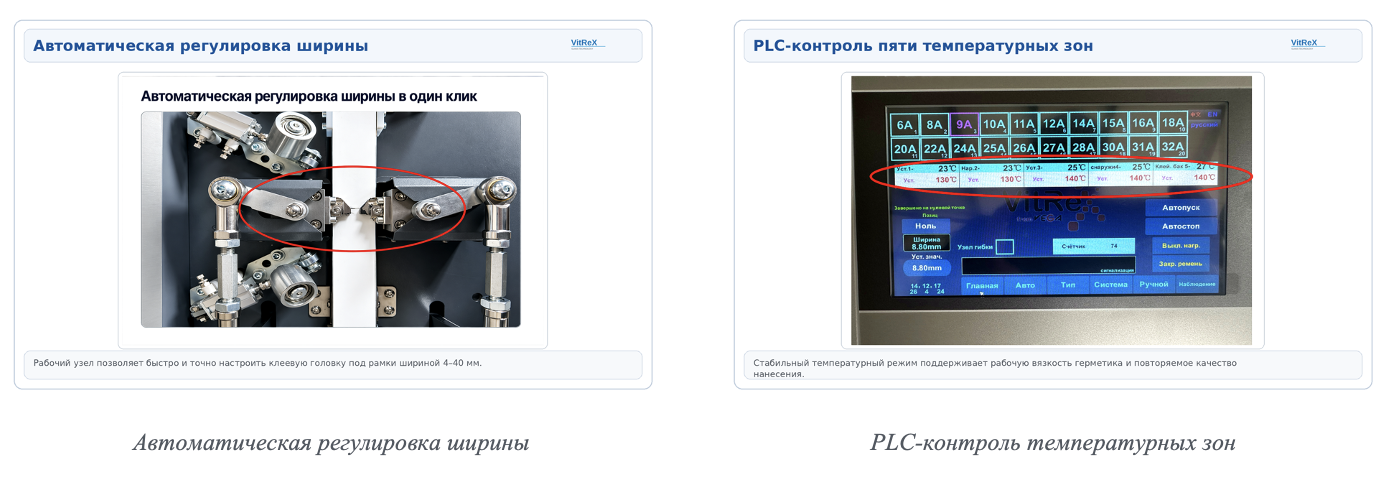

Автоматическая регулировка ширины

Система автоматической регулировки ширины позволяет быстро подстраивать клеевую головку под дистанционные рамки разных типоразмеров. Диапазон регулировки составляет 4–40 мм. Оператору не требуется длительная ручная настройка: основные параметры выбираются через панель управления, после чего оборудование переводит рабочий узел в нужное положение.

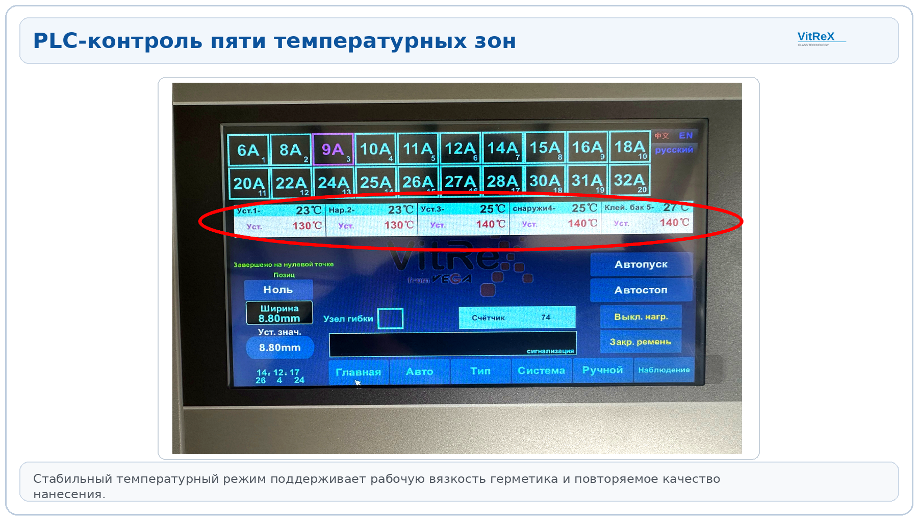

PLC-контроль пяти температурных зон

Бутиловый герметик чувствителен к температуре. Если материал недостаточно разогрет, он хуже подается и может ложиться неравномерно. Если температура нестабильна, меняется вязкость, появляются колебания толщины слоя и повышается риск дефектов. PLC-контроль пяти температурных зон поддерживает стабильный нагрев материала и равномерную подачу бутила к клеевой головке.

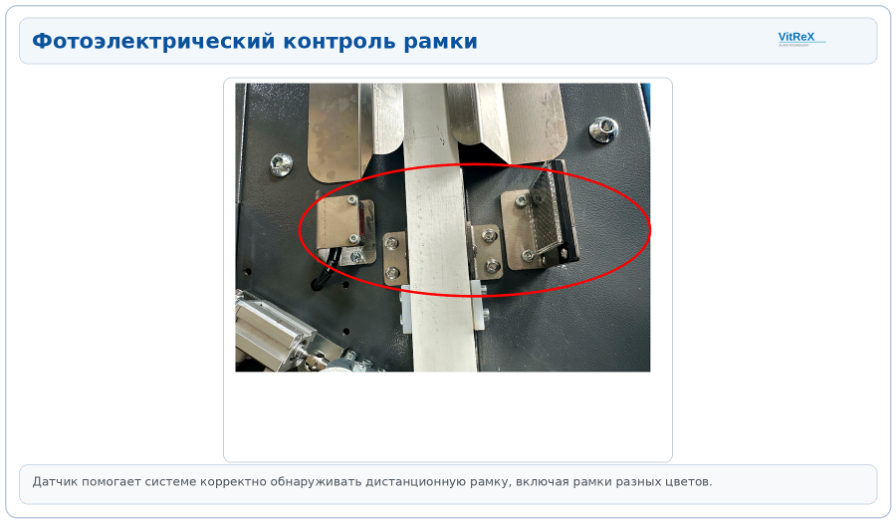

Фотоэлектрический контроль рамки

Оборудование оснащается фотоэлектрическим датчиком для обнаружения дистанционной рамки в рабочей зоне. Датчик помогает системе определить наличие и положение рамки перед нанесением бутила. Решение подходит для работы с рамками разных цветов, включая стандартные алюминиевые и цветные дистанционные рамки.

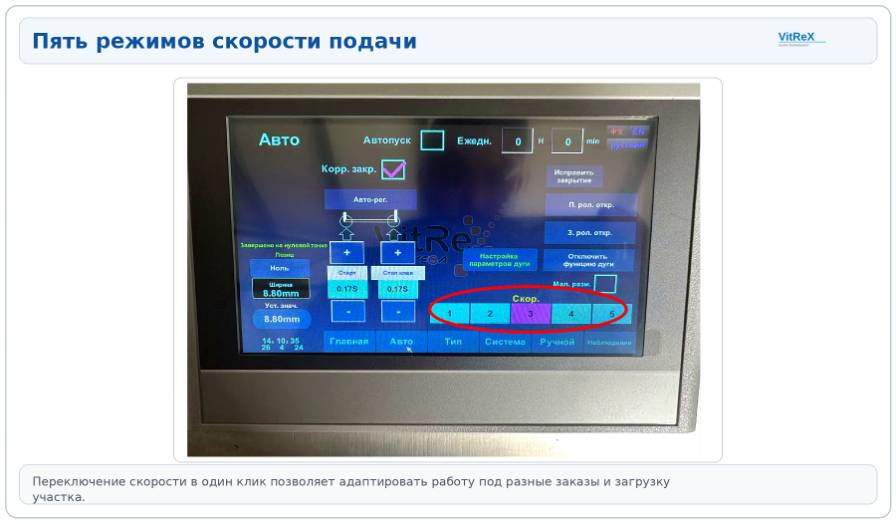

Пять режимов скорости подачи

Станок поддерживает пять скоростных режимов подачи. Оператор может выбрать нужную скорость через панель управления в зависимости от производственной задачи. Для серийного производства можно использовать более высокую скорость, а для сложных заказов, цветной рамки или первичной настройки — более аккуратный режим.

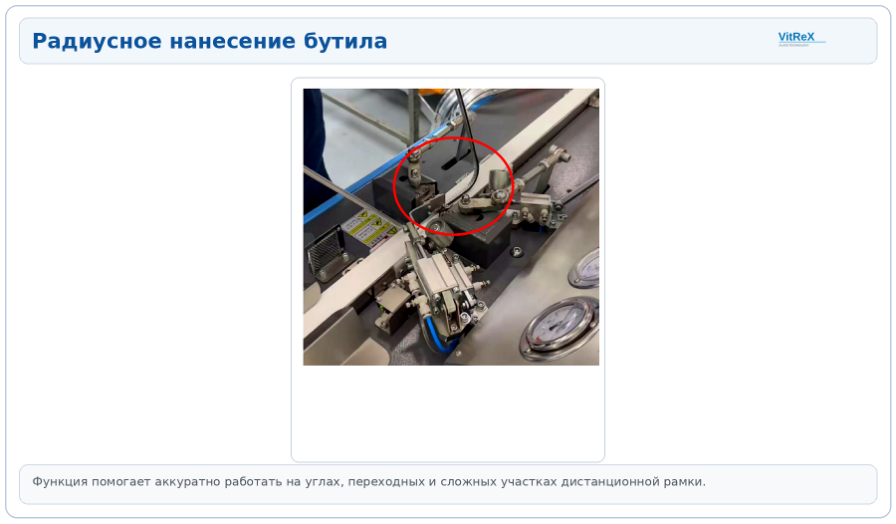

Радиусное нанесение бутила

Функция радиусного нанесения помогает более аккуратно работать на сложных участках дистанционной рамки, включая углы, переходные зоны и участки с нестандартной геометрией. Это повышает стабильность первичного герметизирующего контура и снижает риск пропусков на сложных участках.

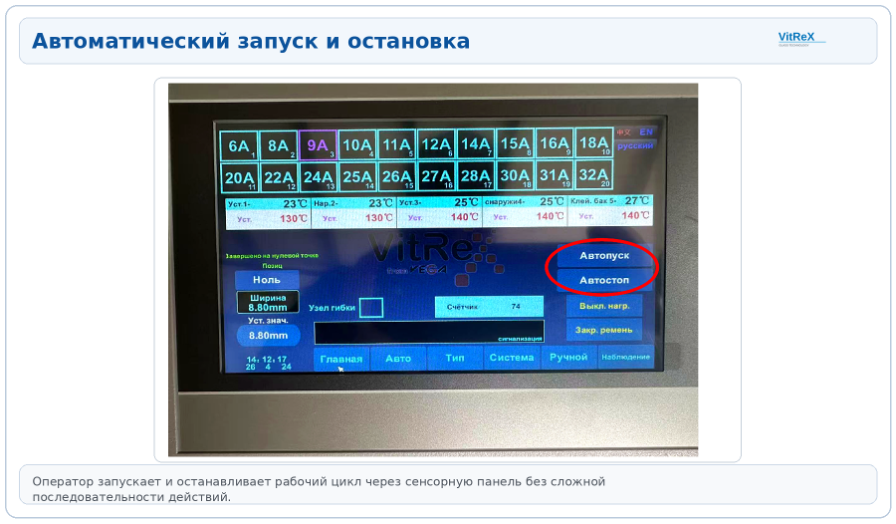

Автоматический запуск и остановка

Функция автоматического запуска и остановки позволяет оператору быстро управлять рабочим циклом через сенсорную панель. Запуск и остановка выполняются понятными командами без сложной последовательности ручных действий. Это упрощает эксплуатацию оборудования, снижает вероятность ошибок и ускоряет обучение персонала.

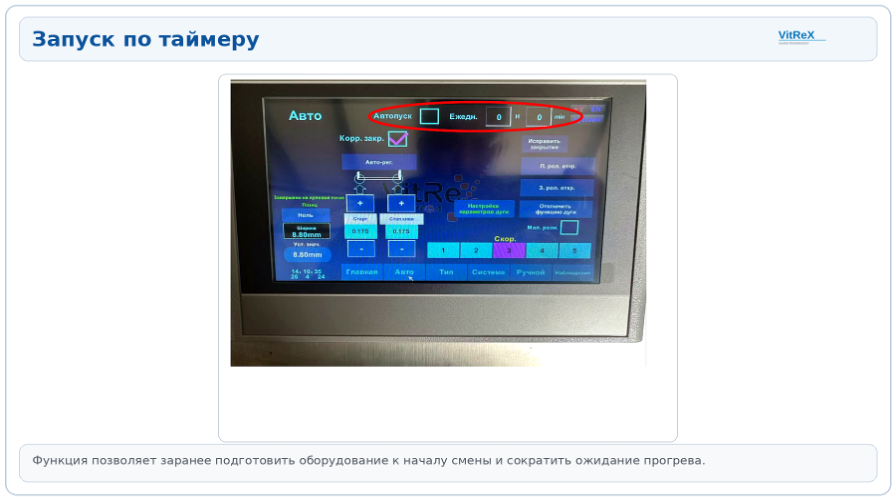

Запуск по таймеру

Функция запуска по таймеру позволяет заранее подготовить оборудование к работе. Оператор может настроить время включения нагрева, чтобы к началу смены станок уже вышел на рабочий температурный режим. Это сокращает ожидание прогрева и помогает быстрее начать производство после технологической паузы или в начале рабочей смены.

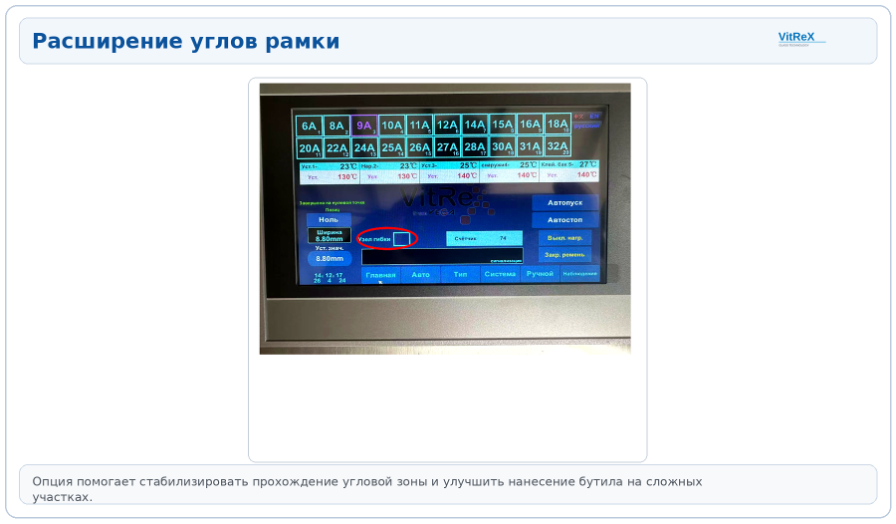

Опция расширения углов рамки

Оборудование может оснащаться функцией расширения углов при работе с алюминиевой дистанционной рамкой. Эта опция помогает стабилизировать прохождение рамки через рабочую зону и улучшить качество нанесения бутила на угловых участках.

9. Преимущества для предприятия

Внедрение автоматического бутил-экструдера VitReX ZDJ1802 дает предприятию не только повышение скорости операции, но и более управляемый технологический процесс. Оборудование помогает стабилизировать качество нанесения первичного герметика, снизить зависимость результата от ручной настройки оператора и обеспечить повторяемость параметров при работе с разными типоразмерами дистанционных рамок.

За счет автоматической регулировки ширины, сервоприводного позиционирования, PLC-контроля и сохранения рецептов станок позволяет быстрее переходить между заказами, уменьшать количество пробных запусков и снижать расход бутилового герметика. Это особенно важно для производств, где в течение смены обрабатываются разные размеры стеклопакетов и требуется стабильное качество без длительной переналадки.

10. Практические сценарии использования

VitReX ZDJ1802 особенно эффективен на предприятиях, где требуется стабильная работа участка нанесения первичного герметика при разной загрузке производства. Оборудование подходит как для серийного выпуска стандартных стеклопакетов, так и для участков, где в течение смены часто меняются размеры рамок, типы заказов и требования к внешнему виду изделия.

За счет сохранения рецептов, автоматической регулировки ширины, сервоприводного позиционирования и стабильного температурного контроля станок помогает сократить время переналадки, снизить количество пробных запусков и удерживать одинаковое качество нанесения бутила на разных партиях продукции.

11. Технические характеристики

Технические параметры VitReX ZDJ1802 позволяют использовать оборудование на промышленном участке производства стеклопакетов, где требуется стабильное нанесение первичного бутилового герметика, быстрая переналадка и повторяемое качество при работе с разными типоразмерами дистанционных рамок.

12. Требования к установке

Для корректной эксплуатации оборудования необходимо заранее подготовить место установки и обеспечить базовые инженерные условия. Это позволит ускорить ввод в эксплуатацию и избежать задержек при запуске.

13. Итоговое заключение

VitReX ZDJ1802 — рациональное решение для предприятий, которые хотят повысить стабильность производства стеклопакетов и снизить зависимость качества от ручной настройки. Оборудование автоматизирует процесс нанесения первичного бутилового герметика, ускоряет переход между типоразмерами дистанционных рамок и делает технологический процесс более управляемым и предсказуемым.

За счет применения сервоприводного позиционирования, PLC-управления, пятизонного температурного контроля и памяти рецептов станок подходит для регулярной промышленной эксплуатации в условиях серийного производства. Оборудование помогает стабилизировать качество первичного герметизирующего контура, уменьшить количество пробных настроек и обеспечить более высокую повторяемость результата при работе с разными заказами.

Ключевой эффект для предприятия
