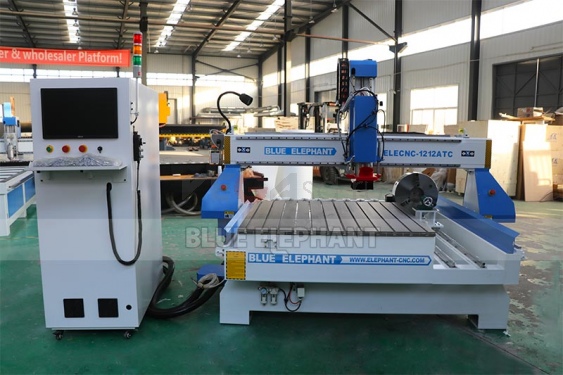

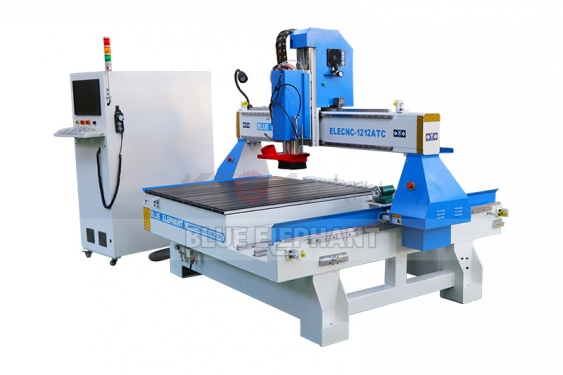

Фрезерный станок с ЧПУ ELECNC1212ATC с автоматической сменой инструмента

Назначение и принцип работы

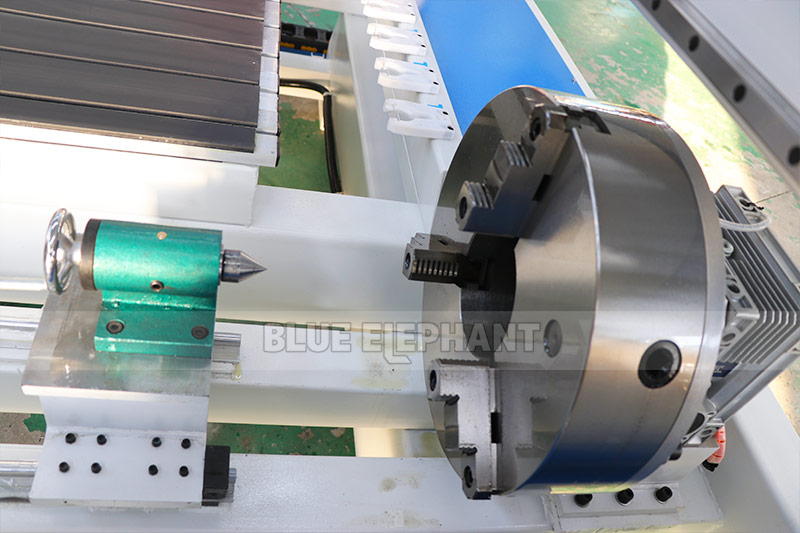

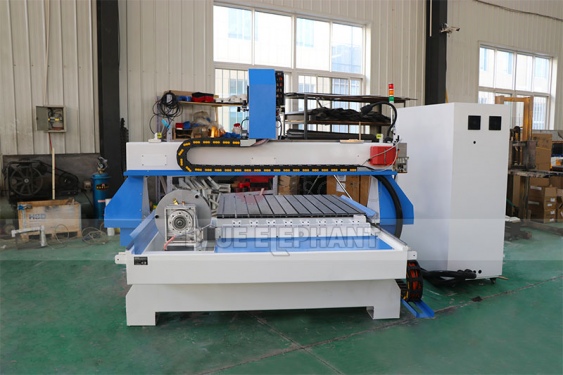

Фрезерный станок с ЧПУ ELECNC1212ATC предназначен для высокоточной обработки неметаллических и мягких металлических материалов, таких как дерево, МДФ, акрил, пластик, алюминий, медь и латунь. Станок оснащен автоматической системой смены инструмента (ATC), что позволяет производить смену фрез без участия оператора, значительно повышая эффективность работы. Поворотное устройство расширяет возможности станка, позволяя обрабатывать цилиндрические заготовки и выполнять сложные 3D-гравировки.

Особенности и преимущества

• Компактные размеры при высокой мощности обработки.

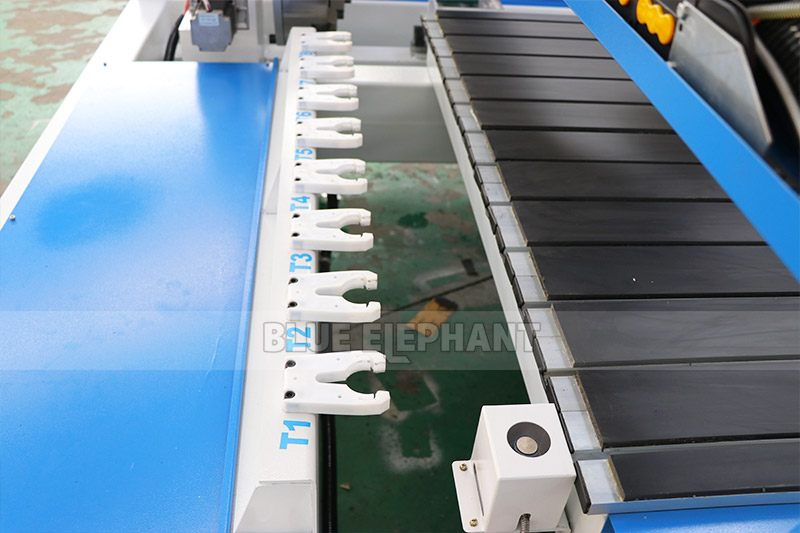

• Автоматическая смена инструмента экономит время и трудозатраты.

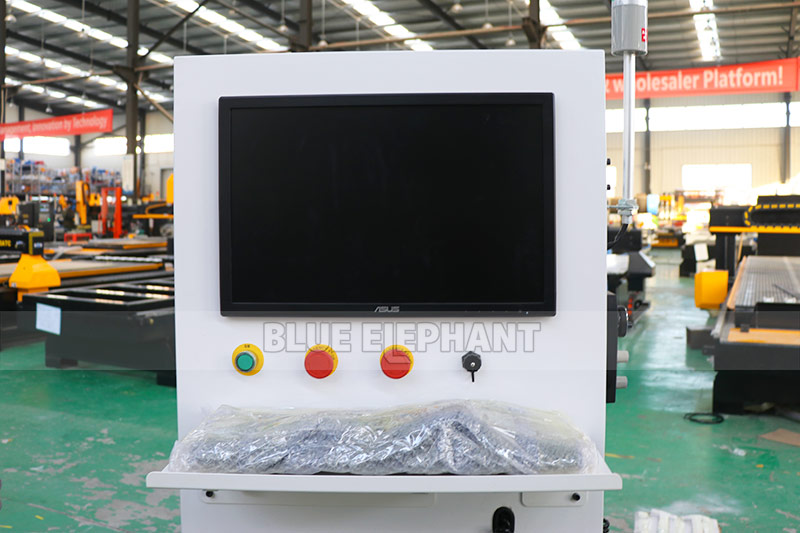

• Тайваньский контроллер LNC обеспечивает стабильность и удобство управления.
• Прочная конструкция с закаленным корпусом гарантирует долгий срок службы.
• Высокая точность позиционирования (±0,03 мм) и разрешение системы (±0,0025 мм).

Когда требуется замена

Замена или обслуживание станка могут потребоваться при снижении точности обработки, появлении вибраций или шумов, а также при износе ключевых компонентов, таких как шпиндель, направляющие или редуктор.

Совместимость

Станок совместим с программным обеспечением Artcam, Alphcam, Type 3, Ucancam, Aspire и другими, работающими на G-кодах.

Технические характеристики

• Модель: ELECNC-1212
• Перемещение по осям X, Y: 1200x1200 мм (опционально до 2100х4000 мм)
• Перемещение по оси Z: 200 мм (опционально до 600 мм)
• Шпиндель: воздушного охлаждения ATC, 5,5 кВт, BT30, ER32
• Инвертор: 5,5 кВт
• Система управления: LNC-контроллер (Тайвань)
• Сервопривод: Leadshine, 750 Вт
• Редуктор: SHIMPO
• Линейные направляющие: Тайвань, с защитой от пыли
• Трансмиссия: ось X, Y — спиральная зубчатая рейка и шестерня (Тайвань/Германия), ось Z — шариковый винт TBI (Тайвань)
• Рабочее напряжение: 220В 1Ф/3Ф или 380В 3Ф
• Скорость движения: 60 м/мин
• Точность повторного позиционирования: ±0,03 мм

Почему выгодно купить в Vega

В Vega вы можете приобрести оригинальный фрезерный станок с ЧПУ ELECNC1212ATC с гарантией качества. Мы предлагаем доставку по всей России и СНГ, а также профессиональную поддержку и сервисное обслуживание. Наши специалисты помогут подобрать оптимальную конфигурацию станка под ваши задачи.

Совместимость и характеристики

Модель: ELECNC1212ATC Бренд: Blue Elephant Категория: УВД с ЧПУ Описание Фрезерный станок с ЧПУ ATC 4x4 — изделие с размером стола 1200x1200 мм / 48 "x96" оснащен комплектами ЧПУ с автоматическим шпинделем и поворотным устройством. Это мини / маленький фрезерный станок с ЧПУ, работающий со всеми стандартными G-кодами для домашнего хобби или магазинов. Характеристики 1. Фрезерный стол с ЧПУ 4x4 подходит для обработки неметаллических/мягких металлических материалов, таких как массив дерева, МДФ, акрил, пластик, алюминий, медь, латунь и т. д. 2. Благодаря небольшим размерам он занимает мало места. Тем не менее станок отличается высокой мощностью при вырезании 3D-поверхности, цилиндрическом объекте и автоматической деревообработке. 3. Комплект ЧПУ поворотного устройства необходим для обработки цилиндрических заготовок. 4. Комплекты ЧПУ шпинделя ATC, управляют и подбирают нужные биты во время деревообработки, не требуют ручного помощника, экономят время и труд, автоматизируют вашу деревообработку. 5. Контроллер LNC обеспечивает этому станку с ЧПУ 4x4 высокую стабильность и простоту и удобство в эксплуатации. 6. Фирменный комплект фрезерного станка с ЧПУ обеспечивает долговечность и длительный срок службы станка с ЧПУ. Параметры Модель ELECNC-1212 Перемещение по осям X, Y 1200x1200 мм, опционально: 1500х3000 мм; 2100х3000 мм; 2100х4000 мм и т.д. Перемещение по оси Z 200 мм, опционально: 300 мм, 400 мм, 500 мм, 600 мм и т. д. Тип шпинделя Шпиндель воздушного охлаждения ATC мощностью 5,5 кВт, BT30, ER32 Тип инвертора 5,5 кВт Буровой банк Опционально Комплект инструментов Устройство автоматической смены инструмента линейного типа Опционально: Устройство автоматической смены инструмента карусельного типа Держатель инструмента с цангой цанга BT30, ER32: φ4, φ6,1/8, 1/2 Система контроля Тайваньский LNC-контроллер Система вождения Сервопривод Leadshine мощностью 750 Вт Редуктор SHIMPO редуктор Структура машины Прочный корпус с закалкой Рабочий стол Алюминиевый Т-образный паз и вакуумный рабочий стол Позиционирующий цилиндр 5 шт. (X2, Y3) Линейная направляющая Тайваньская линейная направляющая с защитой от пыли Трансмиссия Ось X, Y: Тайвань/Германия. Спиральная зубчатая рейка и шестерня. Ось Z: высокоточный шариковый винт TBI, Тайвань. Система смазки Автоматическая система смазки объемом 1,5 л Калибровка инструмента Автоматическая калибровка датчика инструмента Кабели Кабели Igus, Германия, с сертификатом CE, cUL Совместимое программное обеспечение Artcam, Alphcam, Type 3, Ucancam, Aspire и т. д. Язык команд G-код Скорость движения 60 м/мин Рабочая скорость 0-25 м/мин Точность повторного позиционирования ±0,03 мм Разрешение системы ±0,0025 мм Рабочая точность ±0,03 мм Рабочее давление воздуха 0,6 МПа Рабочее напряжение 220В 1Ф/3Ф 50Гц/60Гц 380В 3Ф 50Гц/60Гц Дополнительные параметры Вакуумный насос Циркуляция воды Кольцевая воздуходувка Роторно-лопастная, безмасляная: Tongyou, Тайвань Eurovac, Германия Becker Система сбора пыли 3кВт, 5.5кВт, 7.5кВт и т.д., включая пылезащитный колпак, трубу, весь полный комплект Новый тип Воздушный компрессор Поршневой воздушный компрессор, винтовой воздушный компрессор Устройство защиты Световой занавес Тип шпинделя Шпиндель ATC 9 кВт (HSK F63), 12 кВт (ISO30, HSK F63) и т. д. Видео 1212 ATC Фрезерный станок с ЧПУ для гравировки МДФ 2030 Linear Atc Деревообрабатывающий станок Часто задаваемые вопросы 1. Какие факторы влияют на скорость обработки фрезерного станка с ЧПУ? Факторы, влияющие на скорость обработки, в основном включают мощность шпинделя, диаметр фрезы, глубину резания, мощность приводного двигателя и т. д. Другими словами, шпиндель — не единственный фактор, влияющий на скорость обработки. Но, как правило, чем больше мощность шпинделя, тем больше диаметр фрезы и больше глубина резания. Соответственно увеличится скорость обработки. 2. Какой из них я должен выбрать, DSP? Студия НК? Или контроллер Syntec/Siemens? Это все контроллеры маршрутизатора с ЧПУ. Ручное управление DSP может управлять вашим фрезерным станком с ЧПУ без подключения к компьютеру. Контроллер NC Studio работает на базе операционной системы Windows 8 или Windows 10. Он может управлять вашим маршрутизатором с ЧПУ через компьютер. Контроллер Syntec/Siemens представляет собой независимую систему управления и может управлять сложными технологическими процессами. Он вполне подходит для крупногабаритных фрезерных станков с ЧПУ с серводвигателем. 3. Как узнать, подходит ли размер рабочего стола для моих требований к обработке? Важно выбрать подходящий размер рабочего стола. Вы можете выбрать размер рабочего стола в зависимости от размера ваших материалов и количества деталей, которые режут за один раз. Если вы занимаетесь производством мебели, например, дверей и шкафов, вам следует выбрать рабочий стол размером 4*8, 5*10 или 6*10. Однако, если вы хотите использовать фрезерный станок с ЧПУ для изготовления небольших поделок или подарков из дерева, ПВХ, пластика или стекла, вы можете выбрать для этой работы мини-фрезерный станок с ЧПУ. Сведения о фрезерном станке с ЧПУ ATC Применение 4-осевой фрезерный станок с ЧПУ ATC здесь относится к фрезерному станку с ЧПУ ATC с вращающимся шпинделем, который может поворачиваться на 180° слева направо. Рабочий путь 4-осевого фрезерного станка с ЧПУ ATC включает оси X, Y, Z и A. Таким образом, он также подходит для резки и гравировки 3D-заготовок, таких как формы из пенопласта, деревянные и каменные скульптуры и статуи, за исключением основных применений. Кроме того, он также может сверлить боковые отверстия или делать боковые канавки или прорези на боковой стороне деревянных панелей. 4-осевой фрезерный станок с ЧПУ ATC широко используется в изготовлении скульптур и статуй, форм, мебели, украшений, ремесел, рекламы и других областях. Образцы
