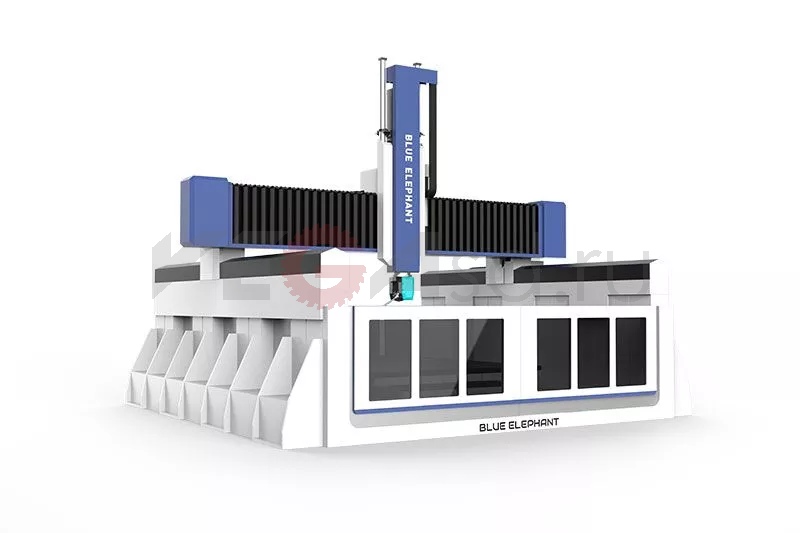

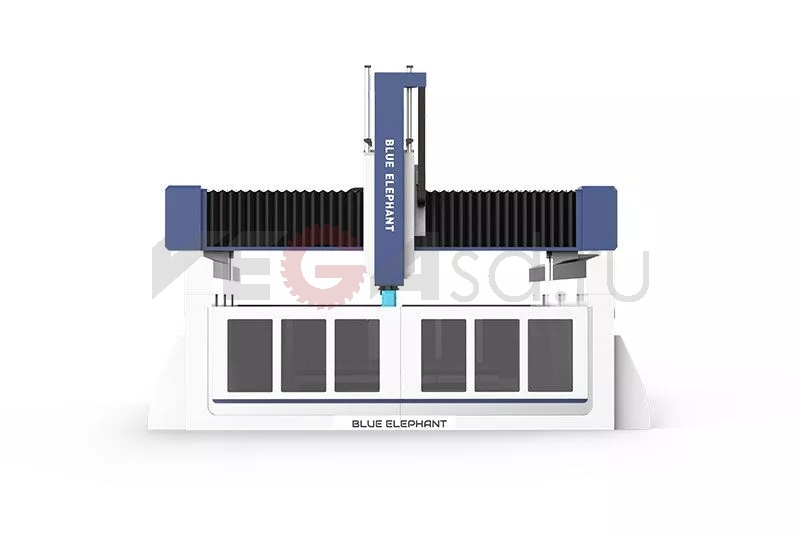

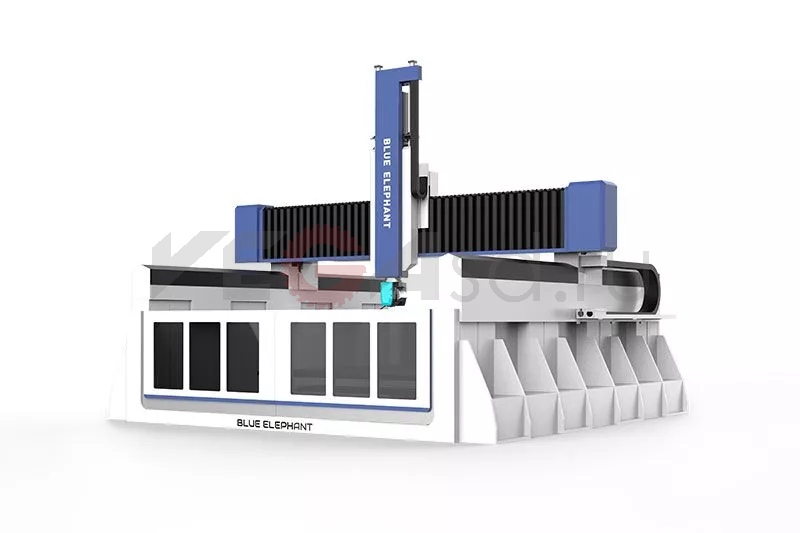

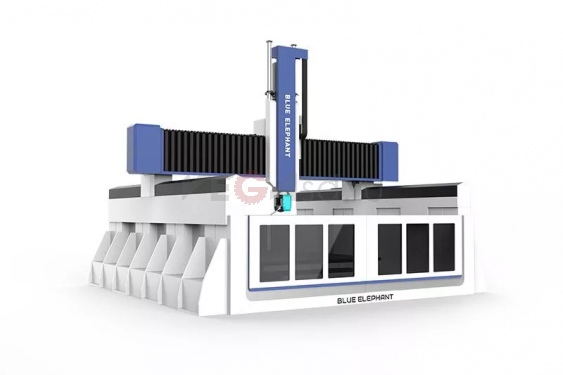

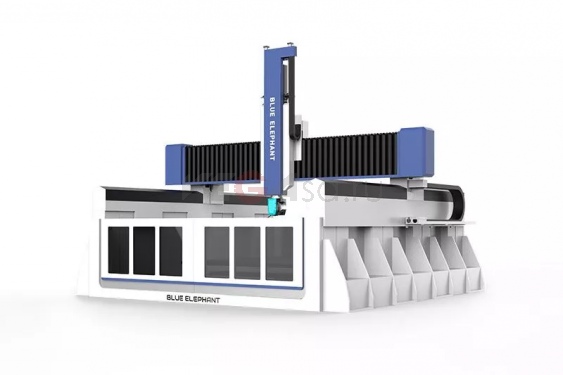

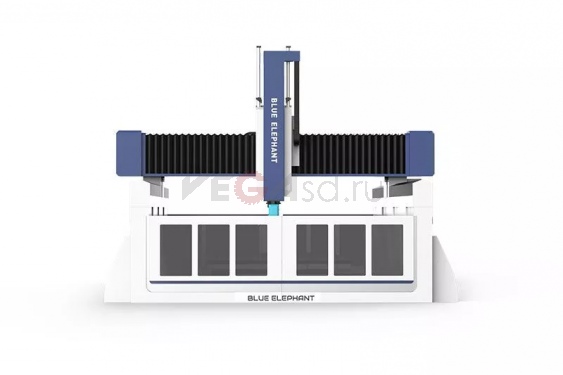

5-осевой обрабатывающий центр ELECNC-3050 для тяжелых условий

Назначение и принцип работы

5-осевой обрабатывающий центр ELECNC-3050 с ЧПУ предназначен для выполнения сложных и тяжелых процессов обработки различных материалов, включая камень, пенопласт, дерево и алюминий. Станок использует подвижный портал и фиксированную конструкцию рабочего стола, что обеспечивает высокую гибкость и широкий диапазон обработки. Оснащенный линейным устройством смены инструмента, он может автоматически менять инструменты и выполнять несколько процессов обработки без необходимости ручного вмешательства.

Особенности и преимущества

• Прочная сварная стальная рама и портал гарантируют максимальную прямолинейность и жесткость, что сокращает время повторного зажима и оснастки.
• Оснащен рабочим столом с Т-образным пазом, что позволяет использовать зажимы для фиксации мелких материалов и экономить электроэнергию вакуумного насоса.
• Высокая точность обработки (±0.03 мм) и автоматическая калибровка инструмента обеспечивают стабильное качество изделий.
• Возможность обработки широкого спектра материалов делает станок универсальным решением для различных производственных задач.

Когда требуется замена

5-осевой обрабатывающий центр ELECNC-3050 является надежным оборудованием, однако со временем могут потребоваться замены отдельных компонентов, таких как шпиндель, серводвигатели или линейные направляющие. Признаками износа могут быть снижение точности обработки, повышенный шум или вибрации во время работы.

Совместимость

Станок ELECNC-3050 является автономным оборудованием и не требует совместимости с другими устройствами. Однако он может быть интегрирован в производственную линию с другим оборудованием при необходимости.

Технические характеристики

• Модель: ELECNC-3050
• Перемещение по осям X, Y: 3000х5000 мм (варианты: 1300*2500 мм, 1500*3000 мм, 2000*3000 мм и др.)
• Перемещение по оси Z: 1100 мм
• Тип шпинделя: 10KW Германия шпиндель DMASS
• Тип инвертора: 15 кВт
• Буровой банк: Тайвань или Италия 5+4 вертикально-сверлильные станки
• Магазин инструментов: Устройство автоматической смены инструмента карусельного типа
• Держатель инструмента с цангой: Держатель инструмента HSK
• Система контроля: Синтек 610MA-E5
• Система вождения: 1800 Вт Япония серводвигатель YASKAWA и драйвер
• Редуктор: Япония Шимпо
• Структура машины: Прочный корпус с закалкой
• Рабочий стол: Алюминиевый Т-образный паз и вакуумный рабочий стол
• Позиционирующий цилиндр: 5 шт. (X2, Y3)
• Линейная направляющая: Тайвань #35 Линейная направляющая с защитой от пыли
• Передача инфекции: Ось X, Y: Тайвань/Германия. Спиральная зубчатая рейка и шестерня. Ось Z: высокоточный шариковый винт TBI, Тайвань.
• Система смазки: Полуавтоматическая система смазки
• Калибровка инструмента: Автоматическая калибровка датчика инструмента
• Кабели: Кабели Igus Германии с сертификатом CE, cUL
• Совместимое программное обеспечение: Индивидуальное профессиональное 5-осевое программное обеспечение
• Язык команд: G-код и М-код
• Скорость движения: 80 м/мин
• Рабочая скорость: 0-25 м/мин
• Точность повторного позиционирования: ±0.03 мм
• Разрешение системы: ±0.0025 мм
• Рабочая точность: ±0.03 мм
• Рабочее давление воздуха: 0.6 МПа
• Рабочее напряжение: 380 В 3 фазы 50 Гц/60 Гц

Почему выгодно купить в Vega

В Vega вы можете приобрести оригинальный 5-осевой обрабатывающий центр ELECNC-3050 с гарантией качества. Мы предлагаем доставку по всей России и СНГ, а также профессиональную поддержку и сервис. Наши специалисты помогут вам подобрать оптимальное оборудование для ваших задач и обеспечат его надежную работу.

Совместимость и характеристики

Модель: столы ELECNC-3050 Бренд: Blue Elephant Категория: Станки с ЧПУ Описание Мощный 5-осевой обрабатывающий центр с ЧПУ может выполнять множество сложных и тяжелых процессов. Он использует подвижный портал и фиксированную конструкцию рабочего стола, что обеспечивает большую гибкость и широкий диапазон обработки. Функции Прочная сварная стальная рама и портал гарантируют максимальную прямолинейность и жесткость. Это сокращает время повторного зажима и оснастки, что значительно сокращает цикл разработки продукта и повышает эффективность работы. Оснащенный линейным устройством смены инструмента, он может автоматически менять инструменты и выполнять несколько процессов обработки. Используя рабочий стол с Т-образным пазом, он может использовать зажимы для фиксации мелких материалов, что может сэкономить электроэнергию вакуумного насоса. Он может обрабатывать несколько материалов, таких как камень, пенопласт, дерево, алюминий и т. д. Параметры Модель ЭЛЕКНК-3050 Перемещение по осям X, Y 3000х5000мм, вариант: 1300*2500мм; 1500*3000мм; 2000*3000мм и т.д. Перемещение по оси Z 1100мм Тип шпинделя 10KW Германия шпиндель DMASS Тип инвертора 15 кВт Буровой банк Тайвань или Италия 5+4 вертикально-сверлильные станки Магазин инструментов Устройство автоматической смены инструмента карусельного типа Держатель инструмента с цангой Держатель инструмента HSK Система контроля Синтек 610MA-E5 Система вождения 1800 Вт Япония серводвигатель YASKAWA и драйвер Редуктор Япония Шимпо Структура машины Прочный корпус с закалкой Рабочий стол Алюминиевый Т-образный паз и вакуумный рабочий стол Позиционирующий цилиндр 5 шт. (X2, Y3) Линейная направляющая Тайвань #35 Линейная направляющая с защитой от пыли Передача инфекции Ось X, Y: Тайвань/Германия. Спиральная зубчатая рейка и шестерня . Ось Z: высокоточный шариковый винт TBI, Тайвань. Система смазки Полуавтоматическая система смазки Калибровка инструмента Автоматическая калибровка датчика инструмента Кабели Кабели Igus Германии с сертификатом CE, cUL Совместимое программное обеспечение Индивидуальное профессиональное 5-осевое программное обеспечение Язык команд G-код и М-код Скорость движения 80м/мин Рабочая скорость 0-25 м/мин Точность повторного позиционирования ±0,03 мм Разрешение системы ±0,0025 мм Рабочая точность ±0,03 мм Рабочее давление воздуха 0,6 МПа Рабочее напряжение 380 В 3 фазы 50 Гц/ 60 Гц Сильные 5 осей центр механической обработки CNC 3D
