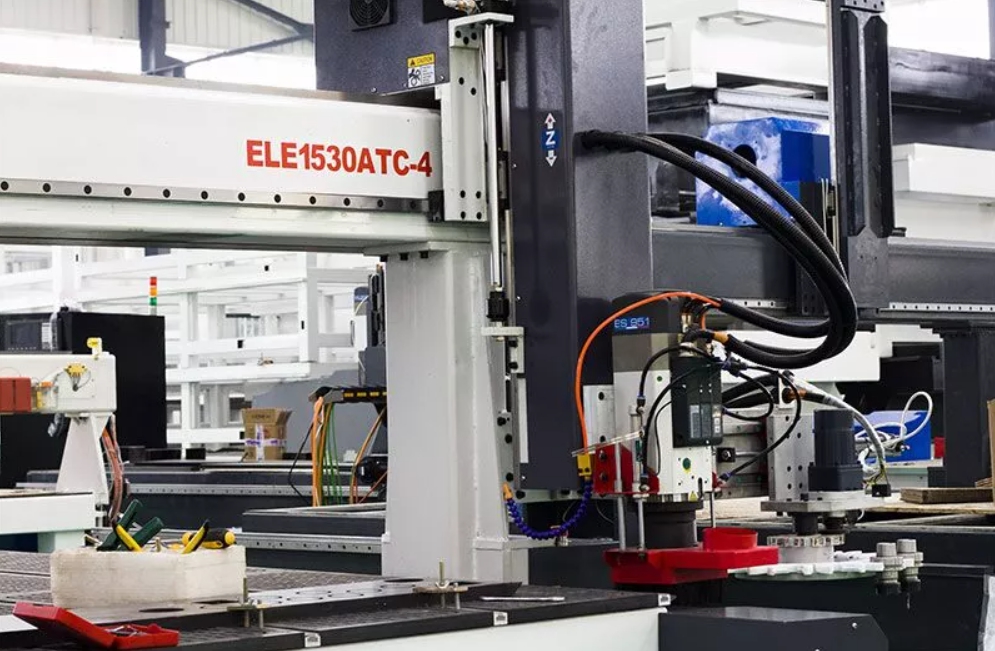

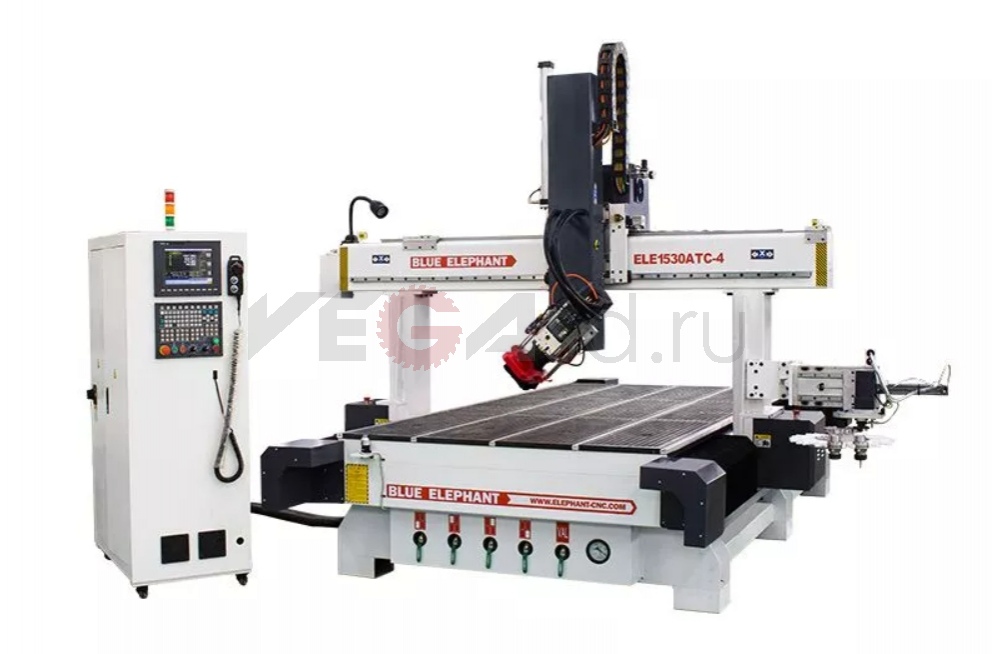

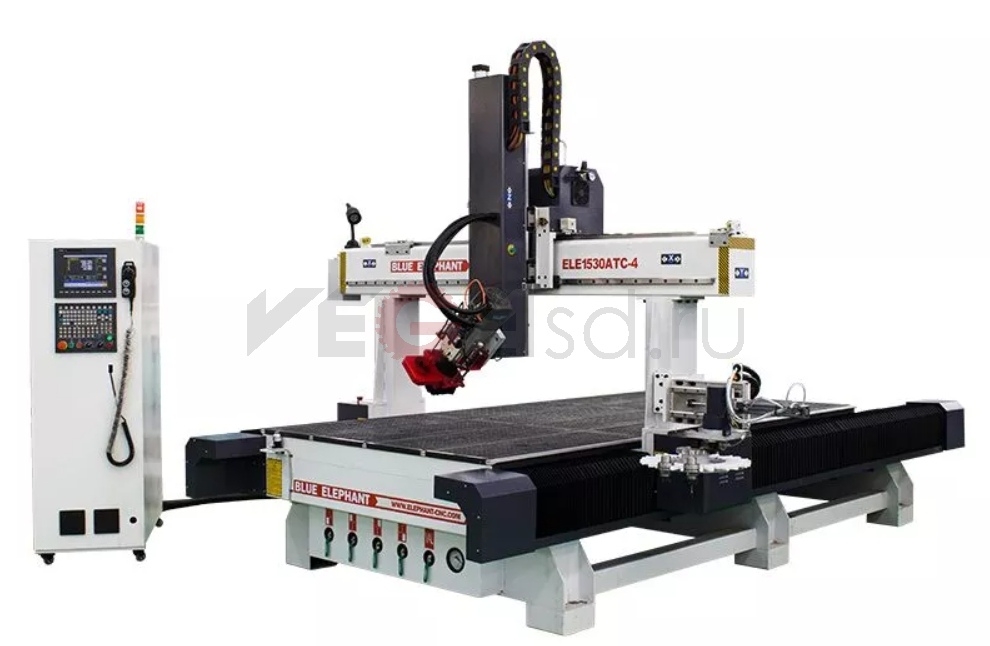

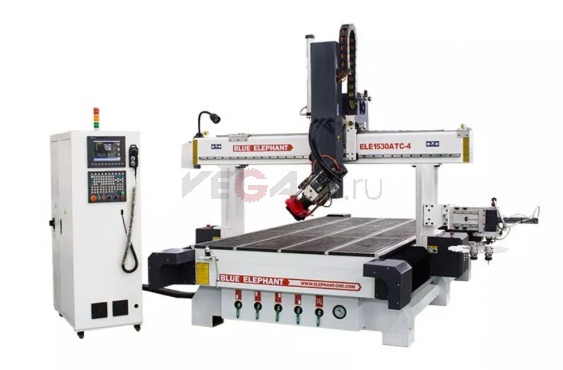

4-осевой фрезерный станок с ЧПУ ATC 5x10 ELECNC1530ATC-4A

Назначение и принцип работы

4-осевой фрезерный станок с ЧПУ ATC 5x10 ELECNC1530ATC-4A предназначен для высокоточной обработки неметаллических и мягких металлических материалов. Станок оснащен автоматической системой смены инструмента (ATC), что позволяет выполнять сложные операции без ручного вмешательства. Вакуумный стол обеспечивает надежную фиксацию заготовок, а пылезащитные чехлы защищают направляющие рельсы от загрязнений.

Особенности и преимущества

Станок отличается высокой мощностью и точностью обработки. Шпиндель воздушного охлаждения мощностью 9 кВт обеспечивает стабильную работу даже при интенсивных нагрузках. Тайваньский контроллер LNC гарантирует простоту и удобство управления. Линейные направляющие и высокоточные шариковые винты TBI обеспечивают плавное и точное перемещение по осям.

Когда требуется замена

Станок требует замены или обслуживания при появлении вибраций, снижении точности обработки или износе режущих инструментов. Регулярное обслуживание, включая смазку и проверку компонентов, продлевает срок службы оборудования.

Технические характеристики

• Модель: ELECNC1530ATC-4A
• Бренд: Blue Elephant
• Перемещение по осям X, Y: 1500x3000 мм (опционально: 1300х2500 мм; 2100х3000 мм; 2100х4000 мм)
• Перемещение по оси Z: 600 мм (опционально: 500 мм, 400 мм)
• Тип шпинделя: Шпиндель воздушного охлаждения ATC мощностью 9 кВт, HSK F63, ER32
• Тип инвертора: 11 кВт
• 4-я ось: Прецизионный редуктор с циклоидальным штифтом, поворот от -90° до +90°

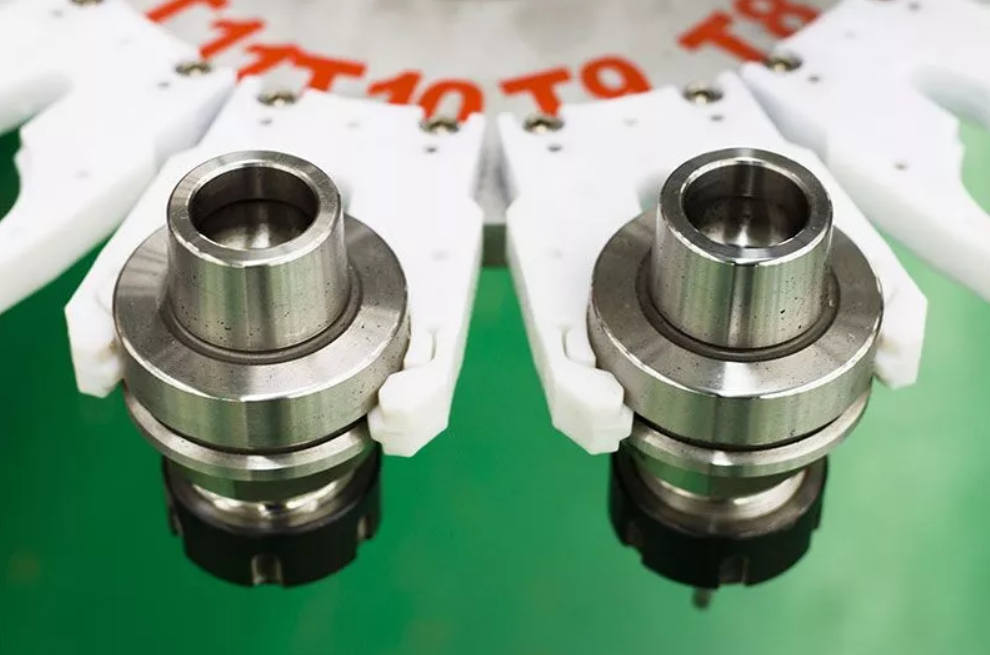

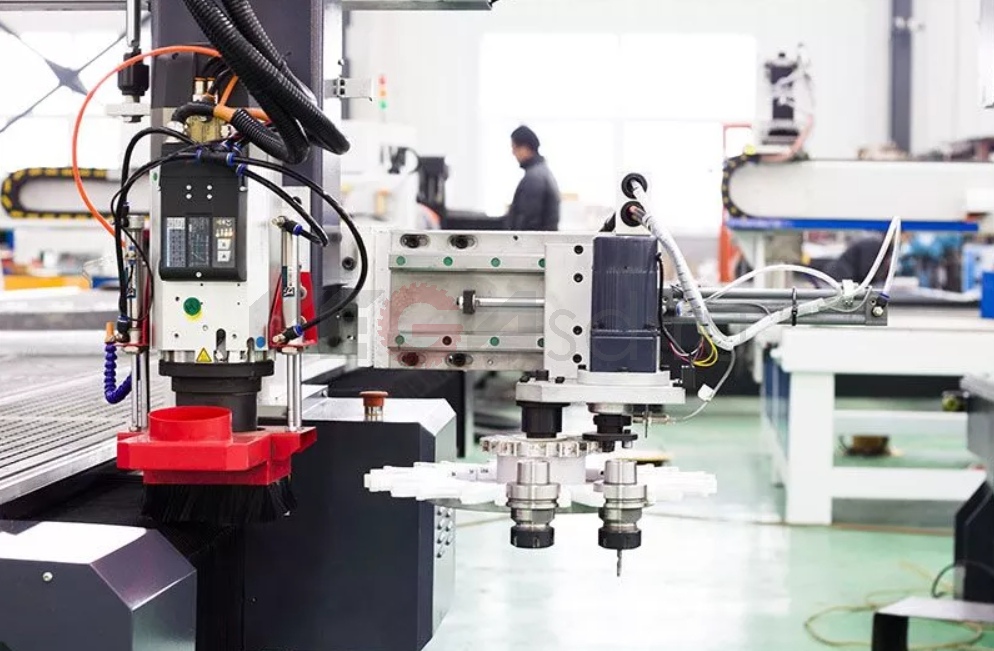

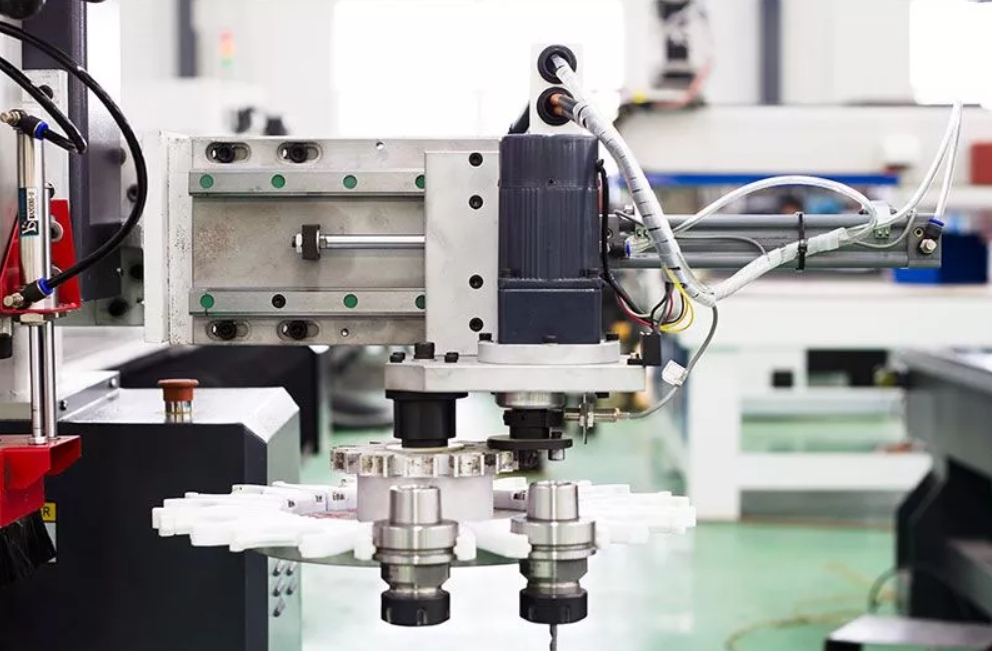

• Комплект инструментов: Устройство автоматической смены инструмента карусельного типа (опционально: линейного типа)
• Держатель инструмента с цангой: HSK F63, ER32: φ4, φ6, 1/8, 1/2
• Система контроля: Тайваньский LNC-контроллер
• Система вождения: Сервопривод переменного тока YASKAWA (1 кВт) и серводвигатель (850 Вт), 4 комплекта (опционально: Syntec)
• Редуктор: SHIMPO
• Структура машины: Прочный корпус с закалкой

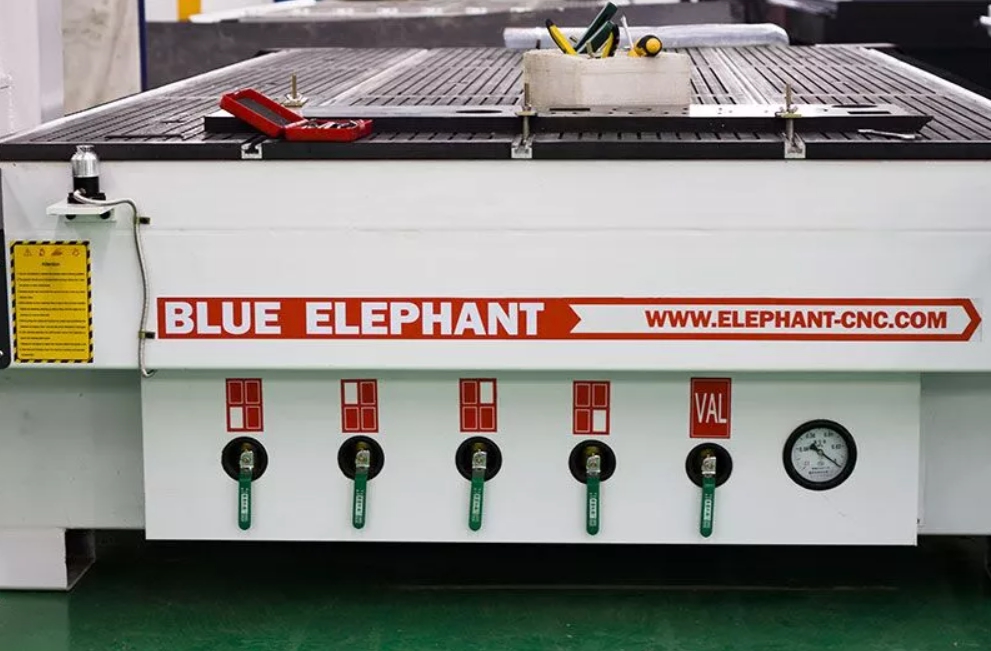

• Рабочий стол: Алюминиевый Т-образный паз и вакуумный стол
• Линейная направляющая: Тайваньская с защитой от пыли
• Трансмиссия: Ось X, Y: спиральная зубчатая рейка и шестерня (Тайвань/Германия), ось Z: шариковый винт TBI
• Система смазки: Автоматическая, объем 1,5 л
• Скорость движения: 80 м/мин
• Рабочая точность: ±0,03 мм
• Рабочее напряжение: 220В 1Ф/3Ф 50Гц/60Гц или 380В 3Ф 50Гц/60Гц

Почему выгодно купить в Vega

В Vega вы можете купить 4-осевой фрезерный станок с ЧПУ ATC 5x10 ELECNC1530ATC-4A с гарантией качества. Мы предлагаем оригинальное оборудование от производителя Blue Elephant, доставку по всей России и СНГ, а также профессиональную поддержку и сервис. Наши специалисты помогут подобрать оптимальную конфигурацию станка под ваши задачи.

Совместимость и характеристики

Модель: ELECNC1530ATC-4A Бренд: Blue Elephant Категория: УВД с ЧПУ Описание 4-осевой фрезерный станок с ЧПУ ATC 5x10 стол для изготовления шкафов 1530 — отличный станок для изготовления шкафов с боковой каруселью, автоматический магазин инструментов для 3D-резки и гравировки изготовления деревянной мебели. Имеются также пылезащитные чехлы для защиты направляющих рельсов. Вакуумный стол помогает зафиксировать материалы на столе. Характеристики 1. Фрезерный стол с ЧПУ 4x4 подходит для обработки неметаллических/мягких металлических материалов, таких как массив дерева, МДФ, акрил, пластик, алюминий, медь, латунь и т. д. 2. Благодаря небольшим размерам он занимает мало места. Тем не менее станок отличается высокой мощностью при вырезании 3D-поверхности, цилиндрическом объекте и автоматической деревообработке. 3. Комплект ЧПУ поворотного устройства необходим для обработки цилиндрических заготовок. 4. Комплекты ЧПУ шпинделя ATC, управляют и подбирают нужные биты во время деревообработки, не требуют ручного помощника, экономят время и труд, автоматизируют вашу деревообработку. 5. Контроллер LNC обеспечивает этому станку с ЧПУ 4x4 высокую стабильность и простоту и удобство в эксплуатации. 6. Фирменный комплект фрезерного станка с ЧПУ обеспечивает долговечность и длительный срок службы станка с ЧПУ. Параметры Модель ELECNC1530ATC-4A Перемещение по осям X, Y 1500x3000 мм, опционально: 1300х2500 мм; 2100х3000 мм; 2100х4000 мм и т.д. Перемещение по оси Z 600 мм, опционально: 500 мм, 400 мм и т. д. Тип шпинделя Шпиндель воздушного охлаждения ATC мощностью 9 кВт, HSK F63, ER32 Тип инвертора 11 кВт 4-я ось Прецизионный редуктор с циклоидальным штифтом, с высокой точностью передачи и жесткостью на кручение. Может поворачиваться от -90 градусов до +90 градусов. Комплект инструментов Устройство автоматической смены инструмента карусельного типа Опционально: Устройство автоматической смены инструмента линейного типа Держатель инструмента с цангой цанга HSK F63, ER32: φ4, φ6, 1/8, 1/2 Система контроля Тайваньский LNC-контроллер Система вождения Сервопривод переменного тока YASKAWA японского производства мощностью 1 кВт и серводвигатель переменного тока мощностью 850 Вт, 4 комплекта. Опционально: Тайваньский сервопривод Syntec на 1 кВт. Редуктор SHIMPO редуктор Структура машины Прочный корпус с закалкой Рабочий стол Алюминиевый Т-образный паз и вакуумный рабочий стол Позиционирующий цилиндр 7 шт. (X3, Y4) Линейная направляющая Тайваньская линейная направляющая с защитой от пыли Трансмиссия Ось X, Y: Тайвань/Германия. Спиральная зубчатая рейка и шестерня. Ось Z: высокоточный шариковый винт TBI, Тайвань. Система смазки Автоматическая система смазки объемом 1,5 л Калибровка инструмента Автоматическая калибровка датчика инструмента Кабели Кабели Igus, Германия, с сертификатом CE, cUL Совместимое программное обеспечение Powermill, UG, Alphacam, Fusion 360 и т. д. Язык команд G Code & M Code Скорость движения 80 м/мин Рабочая скорость 0-25 м/мин Точность повторного позиционирования ±0,03 мм Разрешение системы ±0,0025 мм Рабочая точность ±0,03 мм Рабочее давление воздуха 0,6 МПа Рабочее напряжение 220В 1Ф/3Ф 50Гц/60Гц 380В 3Ф 50Гц/60Гц Дополнительные параметры Вакуумный насос Циркуляция воды Кольцевая воздуходувка Роторно-лопастная, безмасляная: Tongyou, Тайвань Eurovac, Германия Becker Система сбора пыли 3кВт, 5.5кВт, 7.5кВт и т.д., включая пылезащитный колпак, трубу, весь полный комплект Новый тип Воздушный компрессор Поршневой воздушный компрессор, винтовой воздушный компрессор Устройство защиты Световой занавес Тип шпинделя Шпиндель ATC 9 кВт (HSK F63), 12 кВт (ISO30, HSK F63) и т. д. Поворотное устройство Промышленная опора поворотного устройства диаметром 200 мм, 300 мм Видео 4-осевой гравировальный станок с ЧПУ 1530 ATC 1330 4-осевой фрезерный станок с ЧПУ ATC Часто задаваемые вопросы 1. Могу ли я снять вакуумный стол с этой машины? Да, вы можете просто сохранить таблицу T-слотов. Для стола с Т-образными пазами он будет фиксировать материалы зажимами. 2. Могу ли я использовать этот фрезерный станок с ЧПУ для изготовления ножек стола? Да, мы можем добавить поворотное устройство для вас. Он используется для обработки цилиндрического материала для изготовления ножек столов, стульев и т. д. 3. Какую работу может выполнять эта машина? Формы, 3D модели, 3D рельефы, вывески, мебель, игрушки, предметы декора, простые формы, музыкальные инструменты и т.д. Сведения о фрезерном станке с ЧПУ ATC Применение Мебельная промышленность: различные виды дверей, окон, шкафов, полок, столов, стульев, диванов, кроватей, письменных столов, ночных тумбочек Декораторская промышленность: дверные рамы, фоторамки, рамы для зеркал, ширмы, светильники, праздничные украшения Ремесленная промышленность: произведения искусства, подарки , сувениры, рамки для часов, праздничные украшения Рекламная индустрия: рекламные вывески, логотипы, этикетки, объемные буквы и цифры, двухцветные таблички, акриловые таблички, названия компаний, светодиодные светильники Прочие изделия из дерева: печатные платы, изолированные материалы, гравировка или фрезерование корпусы бытовой техники, пакеты инструментов и устройств из ЭВА, гравировка или фрезерование облицовочного материала медицинского оборудования, электроники или других контейнеров Образцы
