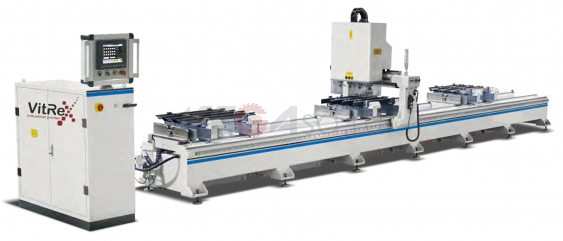

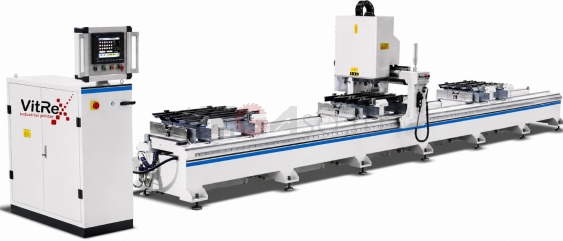

Многопоточный сверлильно-фрезерный станок DSKX4-2200х3 с ЧПУ

DSKX4-2200х3 — многопоточный сверлильно-фрезерный станок с ЧПУ для механической обработки алюминиевого профиля. Оборудование предназначено для серийного сверления и фрезерования технологических отверстий и пазов. Максимальная длина обрабатываемого профиля составляет 6800 мм, рабочее сечение — до 100 × 100 мм. Четыре электрошпинделя позволяют выполнять обработку в автоматизированном цикле.

Назначение и выполняемые операции

Станок применяется на участке механической обработки алюминиевого профиля. Согласно техническому описанию, оборудование предназначено для выполнения:

• отверстий и пазов в оконном профиле;
• дренажных щелевых отверстий;
• отверстий под штифты;
• отверстий для подачи клея;
• отверстий под винты;
• отверстий, необходимых при последующей сборке конструкций.

DSKX4-2200х3 ориентирован на серийную обработку профильных заготовок и позволяет выполнять несколько сверлильно-фрезерных операций на одном станке.

Технические характеристики

Конструкция и автоматизация

Станок оснащен четырьмя электрошпинделями мощностью по 3,0 кВт и системой перемещения по осям X, Y и Z. Рабочий ход по оси X составляет 6800 мм, что соответствует максимальной заявленной длине обрабатываемой заготовки.

ЧПУ обеспечивает автоматизированное выполнение заданных операций и позиционирование инструмента относительно профиля.

Основные преимущества

• одновременное применение нескольких рабочих шпинделей;
• сверление и фрезерование на одном оборудовании;
• обработка профиля длиной до 6800 мм;
• рабочее сечение до 100 × 100 мм;
• выполнение различных типов технологических отверстий;
• автоматизация серийной обработки профиля;
• сокращение количества отдельных станков и промежуточных установок заготовки.

Требования к подключению

Для эксплуатации DSKX4-2200х3 требуется:

• электропитание — 380 В / 50 Гц;
• сжатый воздух — 0,6–0,8 МПа;
• производственная площадь с учетом габаритов станка 7640 × 1500 × 1780 мм, зон загрузки и выгрузки длинномерного профиля.

Область применения

DSKX4-2200х3 предназначен для предприятий, выпускающих конструкции из алюминиевого профиля и автоматизирующих участок сверлильно-фрезерной обработки.

В производственной цепочке станок используется после подготовки профильных заготовок и перед операциями окончательной сборки конструкции.

Купить станок DSKX4-2200х3 с ЧПУ

Компания VEGA / ООО «Витрекс» выполняет подбор оборудования под технологические задачи производства, поставку, монтаж, пусконаладку и сервисное обслуживание.

Для подбора конфигурации необходимо предоставить сечения используемых профилей, максимальную длину заготовок и перечень требуемых сверлильных и фрезерных операций.

Запросите коммерческое предложение на многопоточный сверлильно-фрезерный станок DSKX4-2200х3 с ЧПУ.
