Автоматический склад хранения с загрузочным устройством

Назначение комплекса

VitReX 4228/6133 предназначен для автоматизированного хранения, адресной подачи и синхронизированной работы с линиями раскроя стекла. Комплекс формирует управляемую складскую логистику, сокращает долю ручных операций и обеспечивает прозрачный учет исходного стекла по заданиям производства

• VitReX 4228/6133 представляет собой автоматизированный комплекс для хранения, адресной подачи и складской подготовки исходного стекла в составе современного участка раскроя. Решение включает AGV-систему перемещения стеллажей, позиции загрузки, зону подачи стекла, ограждения безопасности и программный контур управления с возможностью обмена данными с ERP- и MES-системами предприятия. Комплекс предназначен для промышленной эксплуатации и обеспечивает организованное взаимодействие между складом исходного стекла, загрузочной установкой и последующими технологическими операциями.
• Архитектура системы построена таким образом, чтобы обеспечить контролируемую и последовательную подачу требуемых стеллажей в соответствии с производственными заданиями. За счет автоматизации внутренних перемещений снижается объем ручных операций, повышается точность обработки складских данных и обеспечивается более стабильная работа участка раскроя. Система позволяет упорядочить складскую логистику, сократить влияние человеческого фактора на процессы подачи стекла и создать более предсказуемый производственный ритм.
• Программный контур комплекса отвечает не только за управление перемещением стеллажей, но и за учет материалов, контроль текущих остатков, отображение активных операций и передачу данных во внешние информационные системы. Благодаря этому склад становится частью единого цифрового производственного контура, где информация о наличии, перемещении и выдаче стекла доступна для оперативного контроля и дальнейшего планирования. Такой подход позволяет повысить прозрачность складских процессов, улучшить координацию между участками и обеспечить готовность предприятия к дальнейшему развитию автоматизации.
• В состав решения входят все основные элементы, необходимые для безопасной и устойчивой работы в условиях промышленного производства: транспортная система перемещения стеллажей, рабочие зоны загрузки и подачи, защитные ограждения, интерфейс оператора и программные модули управления. В результате заказчик получает не отдельный складской механизм, а комплексное решение, предназначенное для интеграции в действующую производственную схему с учетом требований по производительности, безопасности и цифровому управлению.

1. Концепция решения

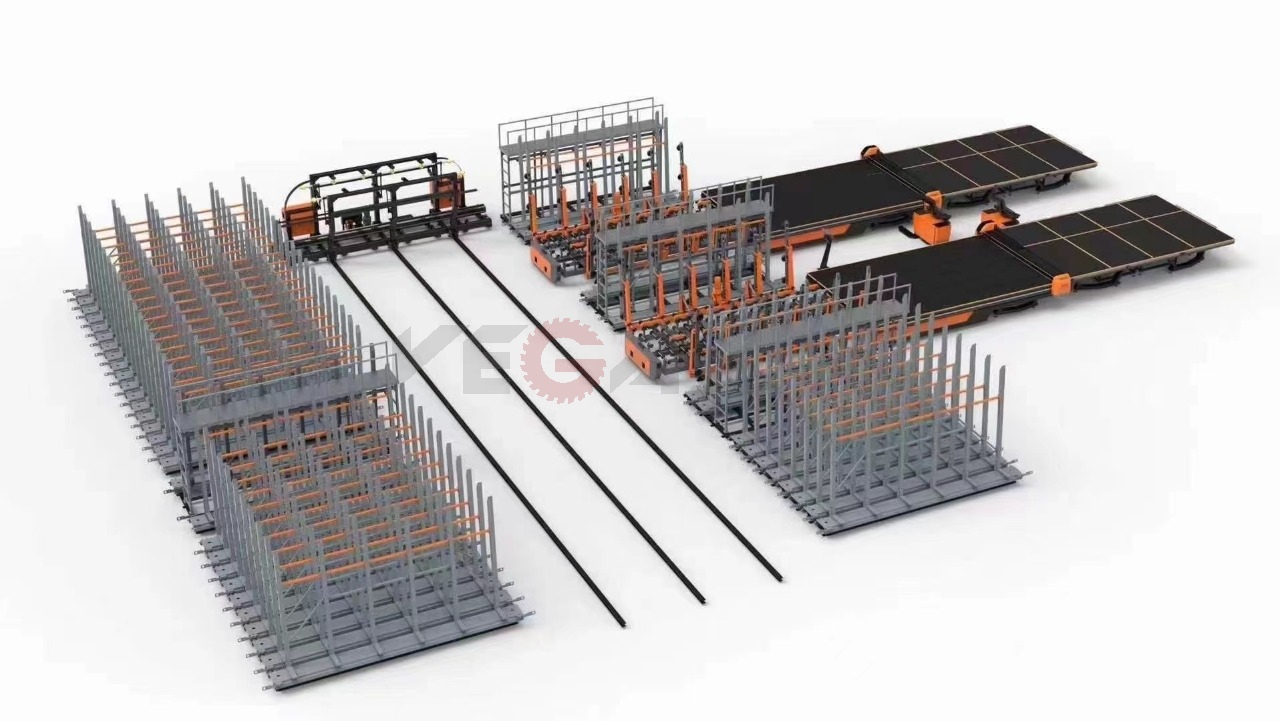

• VitReX 4228/6133 — автоматический склад исходного стекла с функцией адресной выдачи стеллажей на загрузочную установку. Система объединяет хранение стекла, подачу на линию раскроя и управление производственными заданиями в едином рабочем контуре. Это позволяет обеспечить стабильную организацию подачи материала, повысить точность складского учета и снизить влияние ручных операций на производственный процесс.
• В базовой архитектуре комплекса предусмотрена работа автоматической транспортной тележки по направляющим, двухпозиционная схема загрузки, учет материалов по коду стекла, поддержка ручного ввода и сканирования, а также возможность интеграции со смежными системами верхнего уровня. Такой подход позволяет встроить склад в действующую производственную схему, сохранить прозрачность данных и обеспечить управляемую подачу стекла без постоянного ручного сопровождения каждой операции.

2. Ключевые преимущества

3. Состав комплекса

■ загрузочно-разгрузочное устройство AGV для перемещения стеллажей со стеклом;

■ стеллажи для хранения пакетов исходного стекла;

■ позиции загрузки перед загрузочной установкой;

■ позиция подачи для приемки пакетов с помощью передвижного крана;

■ защитные ограждения и двери безопасности с блокировкой;

■ программное обеспечение управления хранением и подачей стекла.

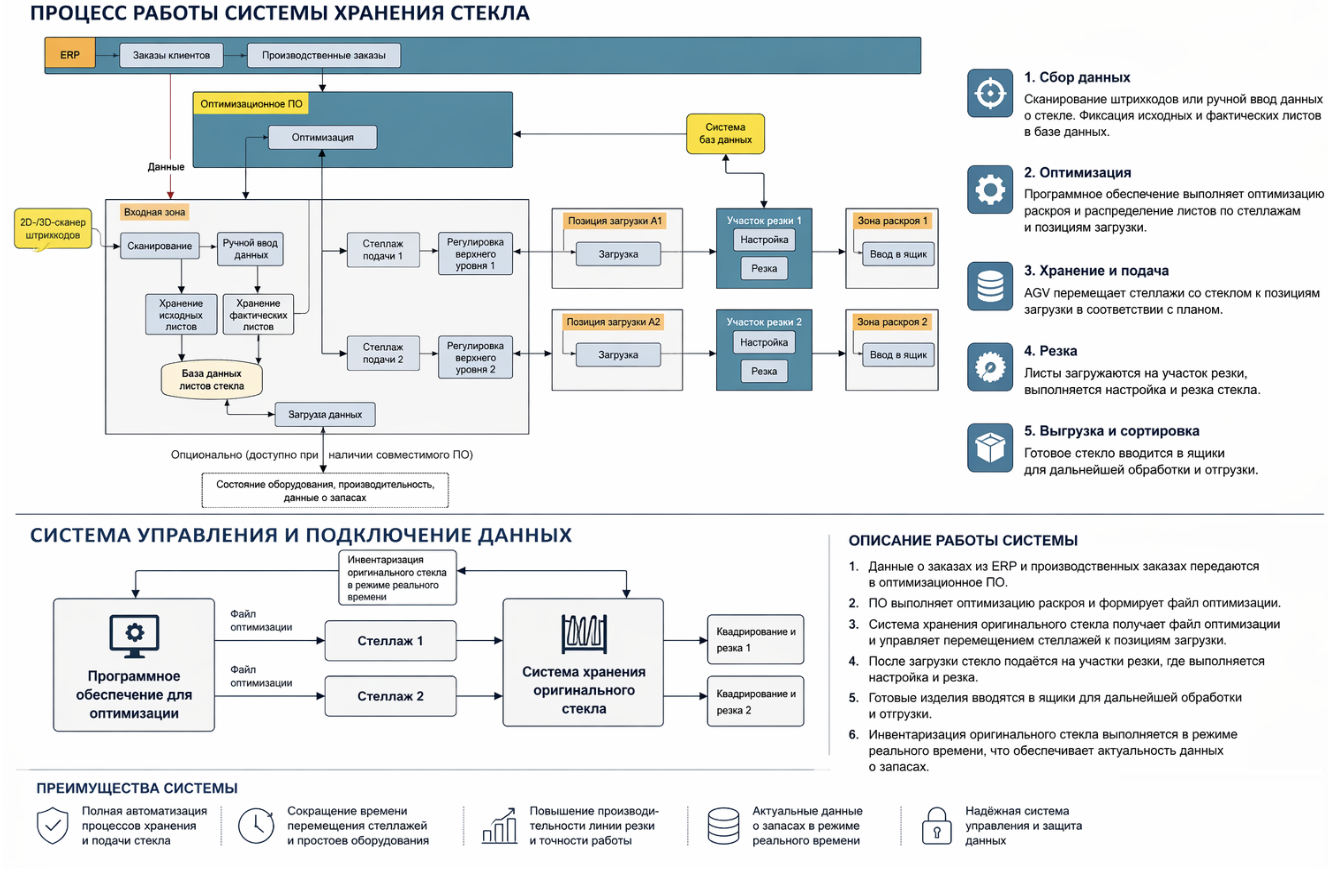

4. Принцип работы автоматической транспортной тележки и логика подачи

Автоматизированная система хранения и подачи стекла

• Автоматизированная система хранения и подачи исходного стекла предназначена для организации непрерывного, управляемого и безопасного обеспечения линии раскроя стекольными пакетами в соответствии с производственным заданием. Данное решение позволяет сократить время на внутрискладские перемещения, уменьшить зависимость от ручных операций и повысить общую стабильность работы участка.
• Принцип работы системы строится на адресном хранении стеллажей с исходным стеклом и их автоматизированной подаче в зону загрузки. Оператор либо крановая служба устанавливает требуемый пакет стекла на стеллаж и размещает его в зоне приема. После этого автоматическая транспортная тележка принимает стеллаж и перемещает его в назначенную ячейку хранения либо непосредственно на позицию загрузки в зависимости от задания, сформированного системой управления. Все перемещения выполняются по заранее заданному алгоритму, что обеспечивает четкую последовательность работы и снижает вероятность ошибок при подборе нужного стекла.
• После завершения цикла загрузки стекла в линию стеллаж автоматически выводится из рабочей зоны и возвращается в систему хранения. На его место подается следующий стеллаж, необходимый для выполнения очередного производственного задания. Благодаря этому процесс подачи материала становится ритмичным и прогнозируемым, а линия раскроя получает стекло без лишних задержек и простоев.
• При двухпозиционной схеме работы система обеспечивает еще более высокий уровень производительности. Пока на одной позиции выполняется загрузка стекла в линию, автоматическая транспортная тележка одновременно подготавливает вторую позицию к следующему циклу. Такой подход позволяет организовать практически непрерывную подачу материала, минимизировать влияние складской логистики на темп производства и повысить коэффициент использования основного оборудования.
• Система управления хранит и обрабатывает данные по каждому стеллажу, типу стекла, размерам листов, толщине, количеству и месту размещения. После ввода параметров стекла в базу данных информация синхронизируется с центральным диспетчерским пунктом и становится доступной для оперативного управления заданиями, маршрутизацией стеллажей и контроля загрузки склада. Это дает возможность не только отслеживать текущее состояние запасов, но и быстро формировать задания на подачу стекла в зависимости от производственной программы.
• Согласно исходным данным, время одного цикла захвата или отпускания стеллажа составляет до 45 секунд, а среднее время полной замены одного стеллажа при длине направляющей около 35 метров составляет порядка 3 минут. Такие параметры позволяют обеспечить эффективную работу склада и согласовать его производительность с требованиями участка раскроя. При грамотной организации двухпозиционной схемы и корректной настройке логики маршрутизации система способна существенно снизить непроизводительные потери времени между циклами.
• Применение автоматизированной системы хранения и подачи стекла позволяет решить сразу несколько задач: повысить скорость внутренней логистики, сократить количество ручных операций, уменьшить риск ошибок при подаче нужного вида стекла, повысить безопасность перемещения тяжелых стеллажей и обеспечить более стабильную загрузку линии раскроя. В результате заказчик получает современное технологическое решение, которое повышает производительность участка, улучшает управляемость производственного процесса и создает основу для дальнейшей автоматизации всего предприятия.

5. Технические характеристики

6. Система управления и цифровой контур

Система управления и операторский интерфейс

• Операторский интерфейс построен по логике HMI и организован с разделением на три ключевые функциональные зоны: складские остатки, выполняемые операции и активные производственные задания. Такая структура обеспечивает наглядное управление системой, упрощает работу персонала и позволяет быстро получать доступ к необходимой информации без лишних переходов между экранами.
• Система поддерживает автоматический и полуавтоматический режимы работы, что дает возможность адаптировать эксплуатацию оборудования под текущие производственные задачи, уровень автоматизации участка и особенности технологического процесса. В автоматическом режиме управление подачей, хранением и перемещением стеллажей осуществляется по заданиям системы, тогда как полуавтоматический режим позволяет оператору принимать участие в отдельных этапах цикла и при необходимости корректировать действия оборудования.
• Ввод исходных данных может выполняться вручную через сенсорный экран оператора либо автоматически посредством сканирования кода. Это обеспечивает гибкость работы, ускоряет идентификацию пакетов стекла и снижает риск ошибок при внесении информации. По каждому пакету система ведет детализированный учет, включая размеры листов, толщину стекла, тип стекла, количество листов, дату поступления, индивидуальный код и текстовое описание. Такой уровень детализации позволяет обеспечить прозрачность складского учета и повысить точность последующей подачи материала в производство.
• Программный модуль предоставляет прямой доступ к данным о текущих складских остатках, отображает фактическое наличие исходного стекла и обеспечивает оперативное обновление информации по мере выполнения производственных операций. За счет этого оператор и диспетчерская служба получают актуальную картину состояния склада в режиме текущего времени, что особенно важно для планирования раскроя, формирования очередности заданий и контроля загрузки оборудования.
• Дополнительно система предусматривает передачу данных в ERP через веб-сервисы, что позволяет интегрировать складской комплекс в общую цифровую инфраструктуру предприятия. В результате информация о движении стекла, остатках и статусе заданий может использоваться не только на уровне локального управления складом, но и в рамках общего контура производственного и управленческого учета.
• Согласно документации, также предусмотрено мобильное приложение для мониторинга загрузки производства и состояния оборудования в реальном времени. Это расширяет возможности оперативного контроля, позволяет ответственным специалистам отслеживать ключевые параметры работы системы удаленно и быстрее реагировать на изменения производственной ситуации.
• Таким образом, автоматизированный склад выполняет не только функцию механического хранения и подачи стекла, но и становится полноценным элементом цифрового производственного контура предприятия. Его внедрение позволяет повысить прозрачность процессов, улучшить управляемость запасами, обеспечить более точную координацию между складом и производством и создать основу для дальнейшей интеграции в единую систему управления предприятием.

7. Требования к интеграции

■ ПЛК загрузочной установки должен поддерживать протокол MODBUS_TCP и иметь выделенный IP-адрес.

■ Сторона загрузочной установки передает статусы оборудования, количество оставшихся и обработанных листов по позициям, размер требуемого стекла и сигнал подтверждения связи.

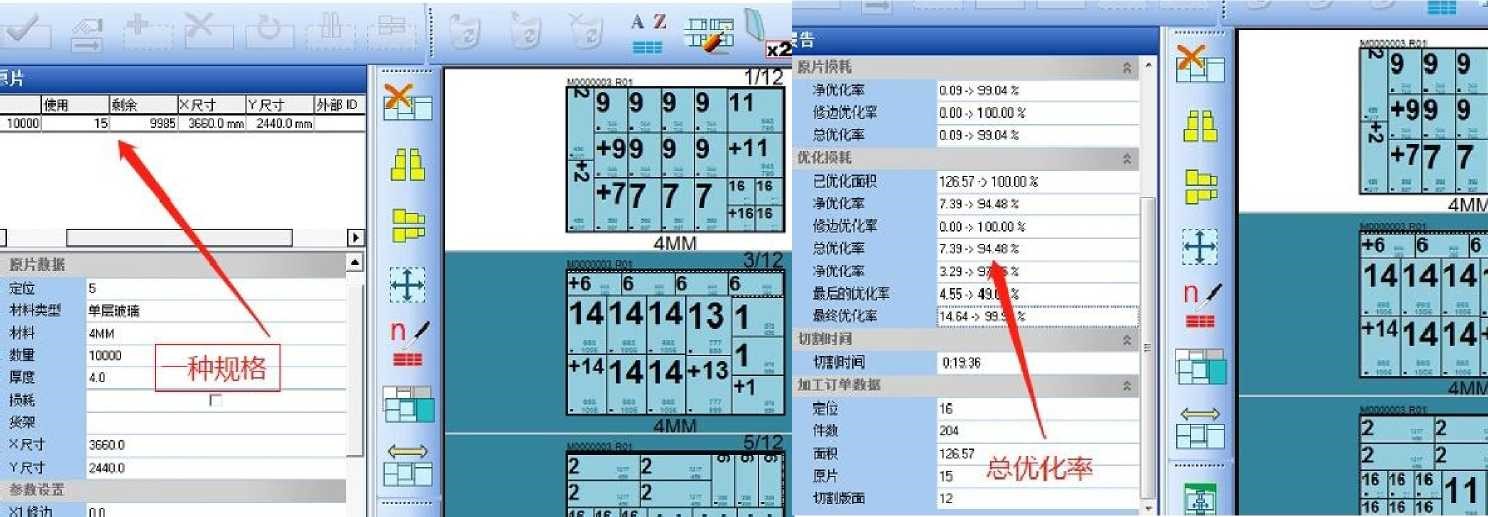

■ Для ПО оптимизации требуется передача файлов оптимизации в фиксированную общую директорию производственной линии.

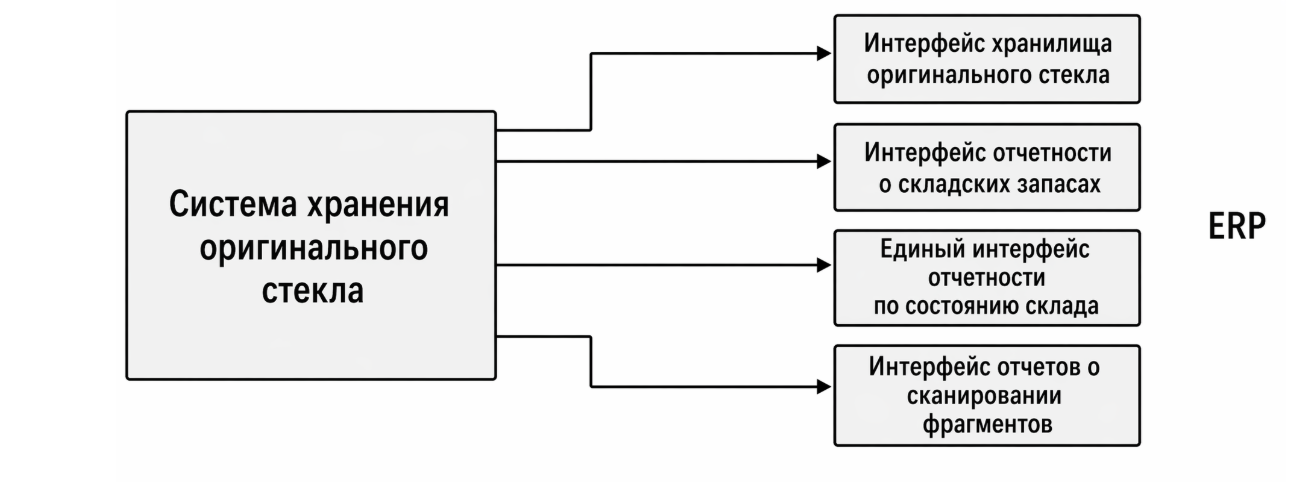

■ ERP должна предоставлять интерфейсы по остаткам исходного стекла, отчетам о подаче, отчетам об использовании стекла и сообщениям о боях или фрагментах.

■ При работе по QR-коду или штрихкоду ERP должна обеспечить правила кодирования и API для получения информации о пакете исходного стекла.

8. Требования к размещению и инфраструктуре

9. Конфигурация оборудования

10. Объем поставки

11. Конструктивные особенности и надежность

Конструктивные и технические особенности системы

• Согласно технической документации, перемещение по оси Y реализовано на базе сервопривода с применением лазерного дальномера и полного нижнего комплекта системы управления Siemens. Такое техническое решение обеспечивает высокую точность позиционирования, стабильность работы исполнительных узлов и формирование замкнутого контура управления. За счет этого система сохраняет координатную точность в процессе эксплуатации и не требует возврата в нулевую точку после каждого технологического перерыва, что положительно влияет на скорость цикла и общую производительность оборудования.

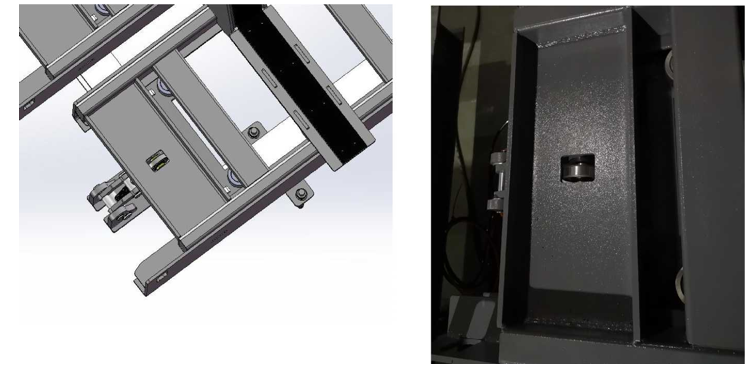

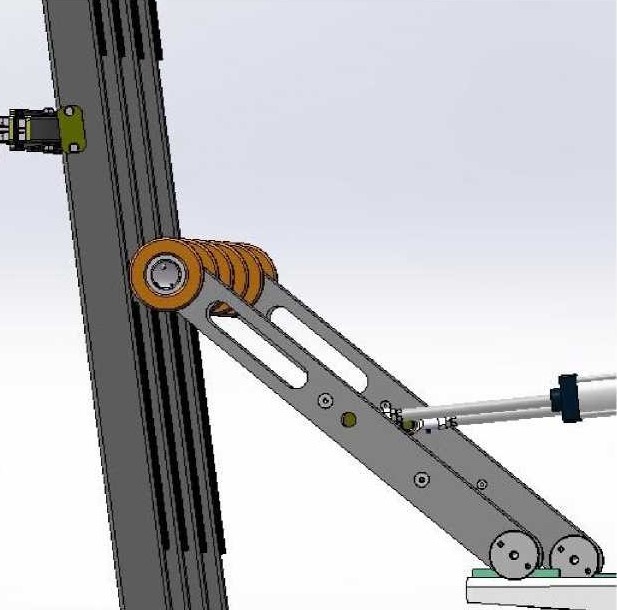

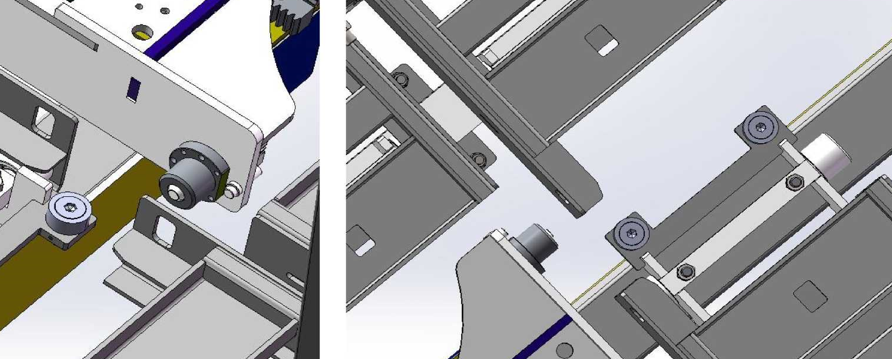

• Для перемещения стекла предусмотрены механизмы зажима рамы и прижима, обеспечивающие надежную фиксацию и контролируемую подачу материала. Такая схема позволяет повысить стабильность работы загрузочного узла, снизить вероятность смещения стекла в процессе транспортировки и обеспечить более точное выполнение операций на последующих этапах технологического цикла.

• Применение лазерной системы связи дополнительно повышает надежность работы оборудования. По сравнению с традиционными сигнальными линиями данное решение снижает риск возникновения помех, потери сигнала и отказов, связанных с износом кабельной инфраструктуры или нестабильностью контактов. В результате система управления работает более устойчиво, а эксплуатация оборудования становится более предсказуемой и безопасной.

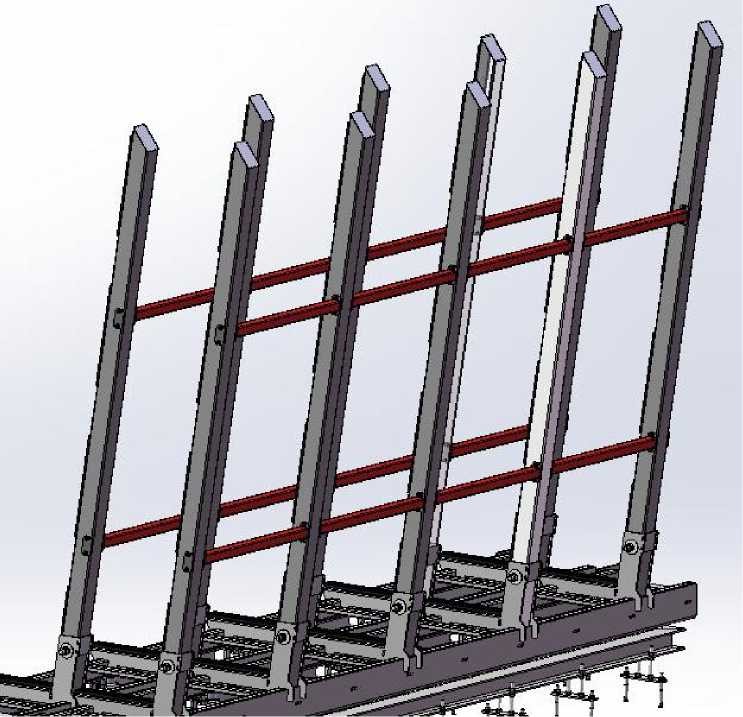

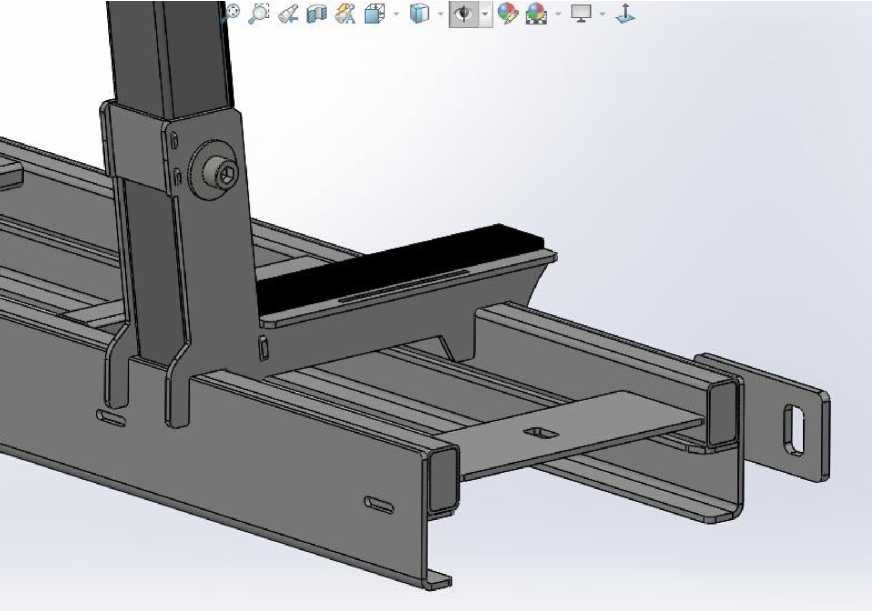

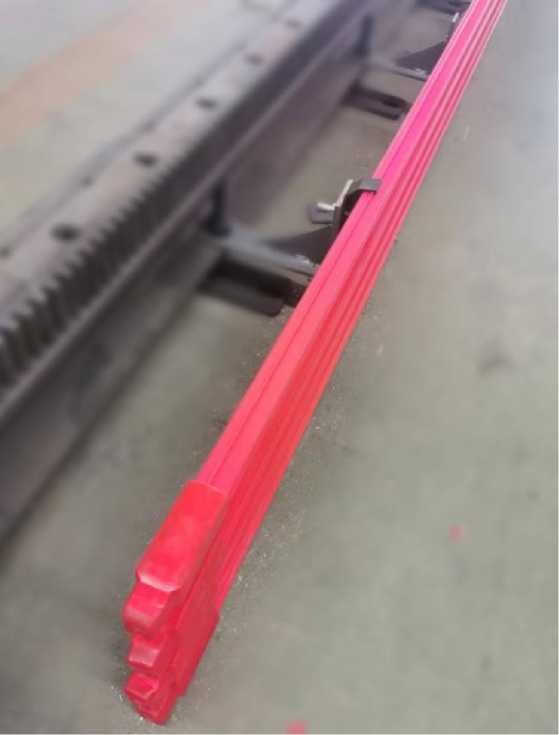

• Отдельное внимание в конструкции уделено стойкам хранения стекла. Угол наклона каждой стойки регулируется индивидуально, что позволяет компенсировать возможную накопленную деформацию, возникающую в процессе длительной эксплуатации. Такая регулировка особенно важна для поддержания корректной геометрии хранения и подачи стекла, а также для снижения риска появления эффекта «затягивания» стекла загрузочной установкой при съеме листа или пакета.

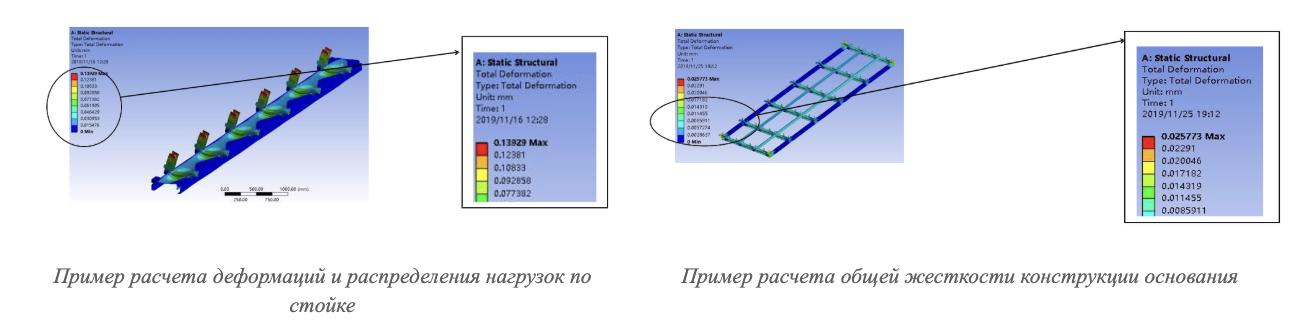

• Конструкция стоек хранения разработана с применением метода конечных элементов, что подтверждает расчетную устойчивость, достаточную жесткость и надежность конструкции при высоких эксплуатационных нагрузках. Это особенно важно при интенсивной работе склада, регулярных циклах загрузки и выгрузки, а также при длительной эксплуатации оборудования в производственных условиях.

• В целом данная архитектура сочетает в себе точность управления, надежность перемещения и прочность несущих элементов, что позволяет обеспечить стабильную работу автоматизированной системы хранения и подачи стекла в составе современного производственного комплекса.

12. Итог

■ автоматизированная адресная подача исходного стекла на линию раскроя;

■ повышение прозрачности складских остатков и движения пакетов;

■ снижение зависимости от ручного сопровождения складской логистики;

■ готовность к интеграции с ERP, MES и программами оптимизации раскроя;

■ масштабируемая платформа для дальнейшего развития автоматизированного участка.

В результате заказчик получает не просто складскую систему хранения, а полноценный технологический инструмент для повышения управляемости производства, сокращения непроизводительных потерь времени, улучшения контроля за остатками и повышения общей эффективности участка раскроя стекла.

При необходимости настоящий документ может быть дополнен компоновочной схемой под конкретный производственный участок, перечнем доступных опций, уточненной технической спецификацией, схемой интеграции с линией раскроя, а также разделом с коммерческими условиями поставки.
