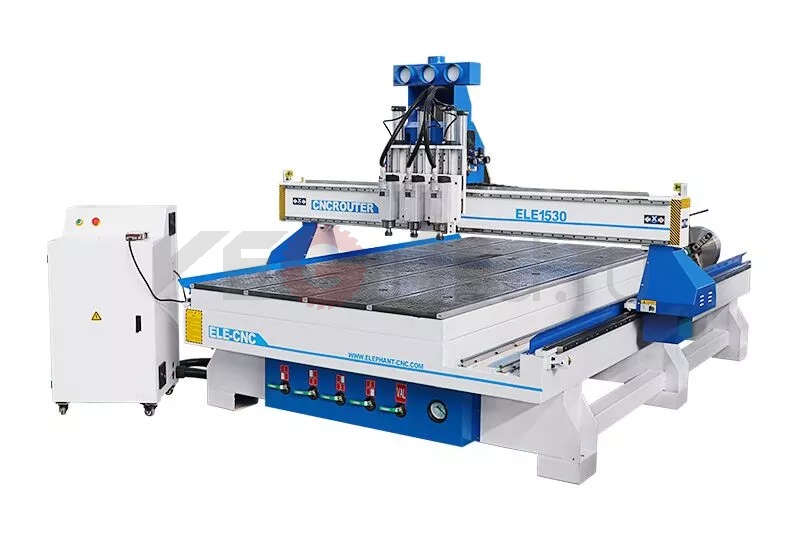

Многошпиндельный фрезерный станок с ЧПУ 1530

Назначение и принцип работы

Многошпиндельный фрезерный станок с ЧПУ 1530 от Blue Elephant предназначен для высокоточного фрезерования различных материалов. Благодаря трём шпинделям он может выполнять функции станка с ЧПУ ATC без значительных затрат. Это делает его идеальным выбором для предприятий с большими объёмами производства и ограниченным бюджетом.

Особенности и преимущества

Станок оснащён поворотным устройством, что позволяет использовать его для обработки лестничных поручней, скульптур, 3D-рельефа и других сложных изделий. Система управления DSP с USB-портом обеспечивает простоту и удобство в использовании. Шпиндель воздушного охлаждения HQD достигает скорости вращения до 18000 об/мин, обеспечивая высокую производительность и точность обработки.

Когда требуется замена

Замена оборудования может потребоваться при износе шпинделей, направляющих или других механических компонентов. Признаками износа могут быть снижение точности обработки, повышенный шум или вибрация. Своевременная замена изношенных деталей позволяет поддерживать высокое качество обработки и продлить срок службы станка.

Совместимость

Станок совместим с различными системами управления и дополнительным оборудованием, включая автоматический сменщик инструментов, вакуумные насосы и системы сбора пыли.

Технические характеристики

• Модель: ELECNC1530-3С
• Перемещение по осям X, Y: 1500х3000 мм (варианты: 1300*2500 мм; 2000*3000 мм; 2000*4000 мм и т.д.)
• Перемещение по оси Z: 200 мм (варианты: 300 мм, 400 мм и т.д.)

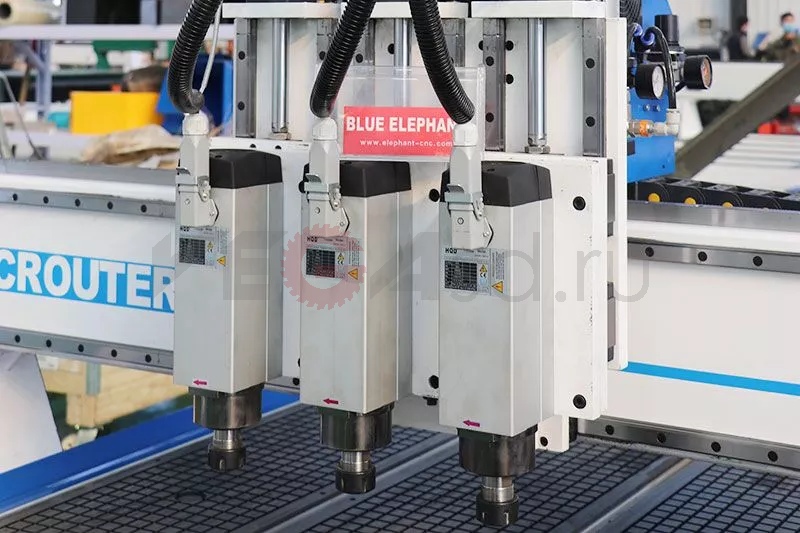

• Тип шпинделя: Шпиндель воздушного охлаждения 3x3 кВт, ER20
• Тип инвертора: 3,7 кВт

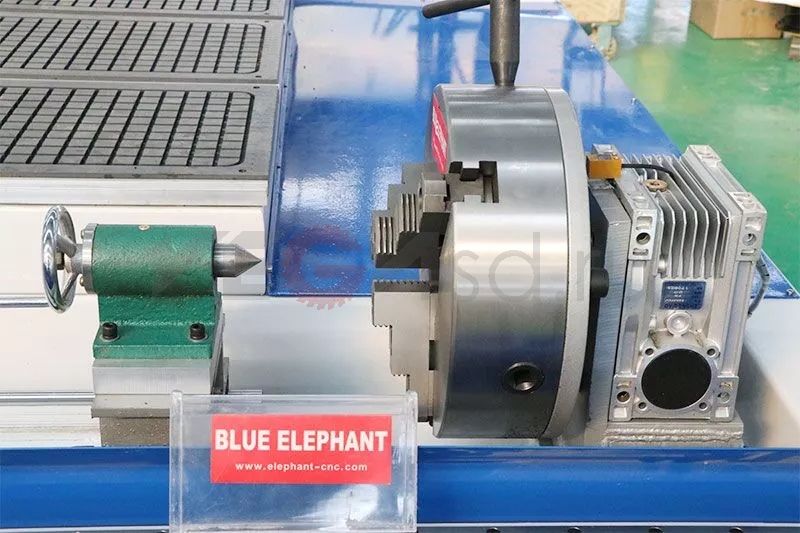

• Поворотное устройство: диаметром 300 мм
• Магазин инструментов: Без магазина инструментов (опция: автоматический сменщик инструментов линейного или карусельного типа)
• Держатель инструмента с цангой: Цанга ER20: φ4, φ6, 1/8, 1/2
• Система контроля: DSP A123 (опция: Тайвань Syntec)
• Система вождения: Шаговый двигатель FL118 и драйверы (опция: сервопривод Yaskawa 850 Вт, Япония)
• Редуктор: Опция: редуктор Japan SHIMPO
• Структура машины: Прочный корпус с закалкой
• Рабочий стол: Вакуумный рабочий стол с Т-образным пазом
• Позиционирующий цилиндр: 7 шт. (X2, Y3)
• Линейная направляющая: Тайваньская линейная направляющая
• Передача инфекции: Ось X, Y: Тайвань/Германия, винтовая рейка и шестерня. Ось Z: высокоточный шариковый винт TBI, Тайвань.
• Система смазки: Автоматическая система смазки объемом 1,5 л.
• Калибровка инструмента: Ручная калибровка датчика
• Кабели: Кабели Igus, Германия, с сертификатом CE, cUL
• Совместимое программное обеспечение: Artcam, Alphcam, Type 3, Ucancam, Aspire и т.д.
• Язык команд: G-код и М-код
• Скорость движения: 40 м/мин
• Рабочая скорость: 0-25 м/мин
• Точность повторного позиционирования: ±0,03 мм
• Разрешение системы: ±0,0025 мм
• Рабочая точность: ±0,07 мм
• Рабочее давление воздуха: 0,8 МПа
• Рабочее напряжение: 220В 1Ф/3Ф 50Гц/60Гц 380В 3Ф 50Гц/60Гц

Почему выгодно купить в Vega

В Vega вы можете приобрести оригинальный многошпиндельный фрезерный станок с ЧПУ 1530 от Blue Elephant с гарантией качества. Мы предлагаем широкий ассортимент оборудования и комплектующих, оперативную доставку по России и СНГ, а также профессиональную поддержку и сервис.

Совместимость и характеристики

Модель: столы ELECNC-1530-3S Бренд: Blue Elephant Категория: Станки с ЧПУ Описание Этот многошпиндельный фрезерный станок с ЧПУ имеет три шпинделя и может выполнять функции фрезерного станка с ЧПУ ATC без больших затрат на покупку. Таким образом, этот многошпиндельный фрезерный станок с ЧПУ является лучшим выбором для пользователей с большими объемами производства и ограниченным бюджетом. Функции С тремя шпинделями они могут реализовать функцию фрезерного станка с ЧПУ ATC без больших затрат на покупку. Разработан с поворотным устройством, и его можно использовать для обработки лестничных поручней, скульптур, 3D-рельефа и т.д. Система управления DSP с USB-портом проста и удобна в использовании. Использование шпинделя воздушного охлаждения HQD, скорость которого может достигать 18000 об/мин в минуту. Параметры Модель ЭЛЕКНК1530-3С Перемещение по осям X, Y 1500х3000мм, вариант: 1300*2500мм; 2000*3000мм; 2000*4000мм и т.д. Перемещение по оси Z 200 мм, вариант: 300 мм, 400 мм и т. д. Тип шпинделя Шпиндель воздушного охлаждения 3x3 кВт, ER20 Тип инвертора 3,7 кВт Поворотное устройство Поворотное устройство диаметром 300 мм Магазин инструментов Без магазина инструментов Опция: автоматический сменщик инструментов линейного или карусельного типа Держатель инструмента с цангой Цанга ER20: φ4, φ6, 1/8, 1/2 Система контроля DSP A123, опция: Тайвань Syntec Система вождения Шаговый двигатель FL118 и драйверы, опция: сервопривод Yaskawa 850 Вт, Япония Редуктор Опция: редуктор Japan SHIMPO Структура машины Прочный корпус с закалкой Рабочий стол Вакуумный рабочий стол с Т-образным пазом Позиционирующий цилиндр 7 шт. (X2, Y3) Линейная направляющая Тайваньская линейная направляющая Передача инфекции Ось X, Y: Тайвань/Германия, винтовая рейка и шестерня . Ось Z: высокоточный шариковый винт TBI, Тайвань. Система смазки Автоматическая система смазки объемом 1,5 л. Калибровка инструмента Ручная калибровка датчика Кабели Кабели Igus, Германия, с сертификатом CE, cUL Совместимое программное обеспечение Artcam, Alphcam, Type 3, Ucancam, Aspire и т. д. Язык команд G-код и М-код Скорость движения 40м/мин Рабочая скорость 0-25 м/мин Точность повторного позиционирования ±0,03 мм Разрешение системы ±0,0025 мм Рабочая точность ±0,07 мм Рабочее давление воздуха 0,8 МПа Рабочее напряжение 220В 1Ф/3Ф 50Гц/60Гц 380В 3Ф 50Гц/60Гц Дополнительные элементы Вакуумный насос Циркуляция воды Кольцо воздуходувки Безмасляные роторно-лопастные: Tong youТайвань Eurovac Германия Becker Система сбора пыли 3кВт, 5.5кВт, 7.5кВт и т.д., включая пылезащитный колпак, трубу, полный комплект Новый тип Воздушный компрессор Поршневой воздушный компрессор, винтовой воздушный компрессор Устройство защиты Световой занавес Тип шпинделя Шпиндель ATC 9 кВт (HSK F63), 12 кВт (ISO30, HSK F63) и т. Д. Многоголовочный фрезерный станок с ЧПУ с поворотной осью 1325 Многоголовочный фрезерный станок с ЧПУ
