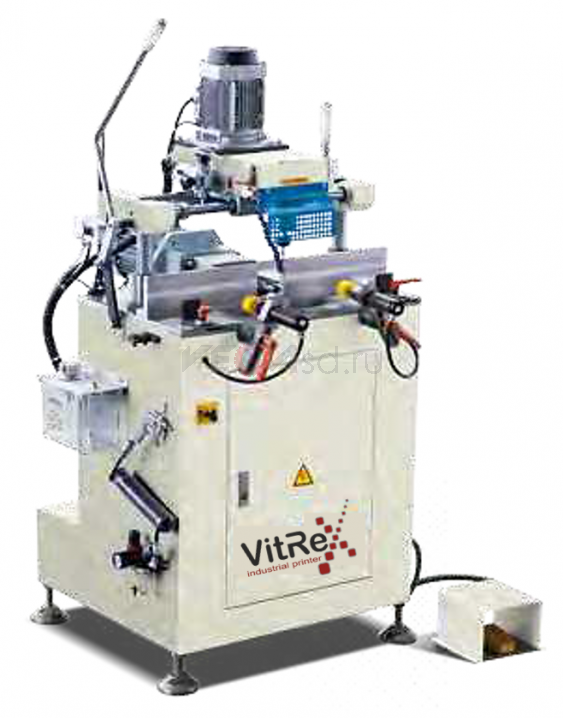

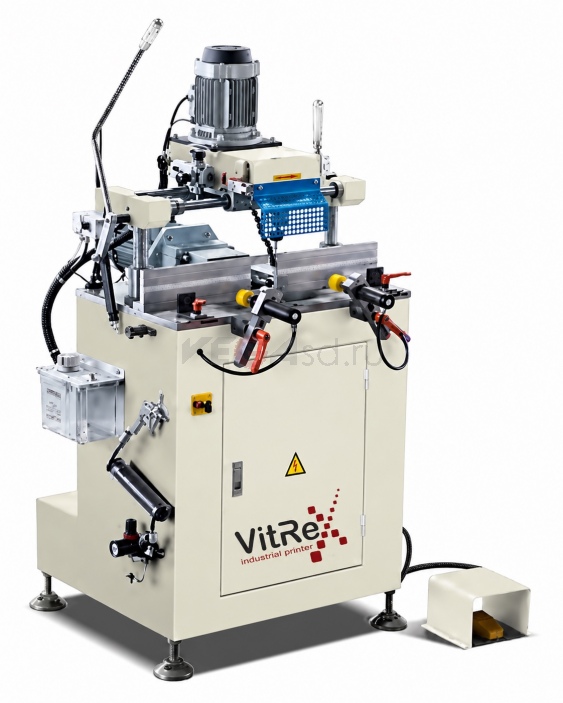

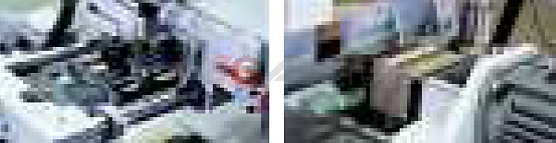

Станок LZ3FX-235x100 для обработки пазов в алюминиевом профиле

LZ3FX-235x100 — специализированный станок для механической обработки алюминиевого профиля при производстве оконных и дверных конструкций. Оборудование предназначено для выполнения различных отверстий, канавок и дренажных прорезей. Рабочий диапазон копирования составляет 235 × 100 мм.

В конструкции предусмотрена сверлильная головка для обработки трёх отверстий, а также фрезерный инструмент диаметром Ø5 и Ø8 мм. Заднее расположение двигателя, согласно описанию оборудования, обеспечивает удобную и быструю подачу материала.

Назначение оборудования

LZ3FX-235x100 применяется для обработки технологических отверстий и пазов в алюминиевых профильных заготовках. Станок может использоваться при подготовке профиля под элементы оконных и дверных конструкций, когда необходимо выполнить повторяющиеся сверлильные и фрезерные операции.

Основные технологические возможности оборудования:

• обработка различных отверстий в алюминиевом профиле;
• фрезерование канавок и пазов;
• выполнение дренажных прорезей;
• обработка с использованием трёхотверстной сверлильной головки;
• копировальная обработка в пределах рабочей зоны 235 × 100 мм.

Принцип работы

Алюминиевый профиль устанавливается в рабочую зону станка и позиционируется относительно режущего или сверлильного инструмента. В зависимости от требуемой операции используется копировально-фрезерный узел либо сверлильная головка.

Копировальная обработка выполняется в рабочем диапазоне 235 × 100 мм. Для фрезерования предусмотрены инструменты диаметром Ø5 и Ø8 мм.

Отдельный рабочий узел предназначен для обработки трёх отверстий. В технической карточке оборудования указаны диаметр сверлильной головки Ø12 мм и параметр центра трёхотверстной сверлильной головки 21,5 мм.

Технические характеристики

Параметры приведены по действующей технической карточке LZ3FX-235x100.

Рабочие узлы и инструмент

Станок сочетает функции фрезерной и сверлильной обработки алюминиевого профиля. Для выполнения пазов, канавок и других копировальных операций используются фрезы диаметром Ø5 и Ø8 мм.

Для операций с группой отверстий предусмотрена трёхотверстная сверлильная головка. Такое исполнение позволяет выполнять несколько связанных технологических операций на одном рабочем месте без использования отдельных станков для каждого типа обработки.

Заднее расположение приводного двигателя освобождает основную рабочую зону и, по данным производителя, обеспечивает удобную и быструю подачу профильной заготовки.

Выполняемые операции

LZ3FX-235x100 предназначен для выполнения наиболее распространённых операций механической подготовки алюминиевого профиля:

• сверление отверстий;
• обработка группы из трёх отверстий;
• копировальное фрезерование;
• формирование продольных и фигурных пазов;
• выполнение канавок;
• обработка дренажных прорезей.

Фактическая геометрия получаемых отверстий и пазов определяется используемым инструментом, настройкой станка и конфигурацией обрабатываемого профиля.

Преимущества LZ3FX-235x100

• совмещение сверлильных и копировально-фрезерных операций;
• рабочий диапазон копирования 235 × 100 мм;
• отдельная головка для обработки трёх отверстий;
• применение фрез Ø5 и Ø8 мм;
• обработка отверстий, пазов, канавок и дренажных прорезей;
• заднее расположение двигателя для удобства подачи материала;
• компактная производственная компоновка;
• масса оборудования около 220 кг.

Возможность выполнять несколько типов обработки на одном станке позволяет организовать отдельное рабочее место для подготовки профильных деталей без установки нескольких узкоспециализированных машин.

Требования к подключению и установке

Для подключения LZ3FX-235x100 требуется электрическая сеть 380 В / 50 Гц. Входная мощность оборудования составляет 2,6 кВт.

Пневматическая система должна обеспечивать давление сжатого воздуха 0,6–0,8 МПа. Расход воздуха в технической карточке оборудования не указан.

Габаритные размеры станка составляют 870 × 1200 × 1500 мм, масса — около 220 кг. При размещении необходимо дополнительно предусмотреть пространство для подачи и позиционирования длинномерных алюминиевых профильных заготовок.

Область применения

LZ3FX-235x100 предназначен для предприятий и производственных участков, выполняющих обработку алюминиевого профиля для оконных и дверных конструкций.

Станок используется на этапе механической подготовки профиля, когда требуется выполнить технологические отверстия, пазы, канавки или дренажные прорези перед последующей установкой комплектующих и сборкой профильной конструкции.
