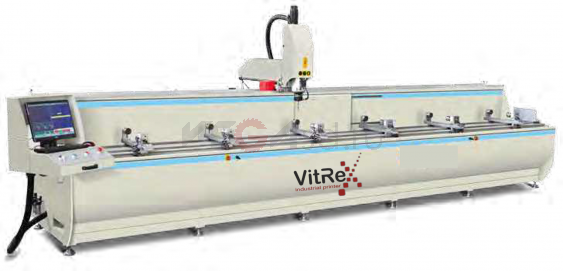

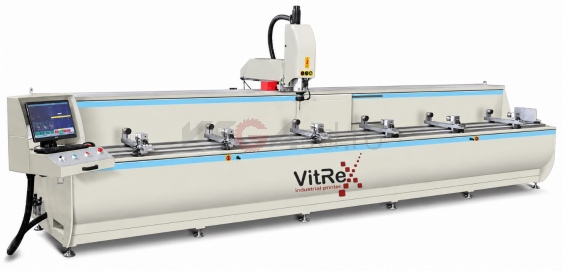

3-осевой обрабатывающий центр с ЧПУ LCJG3-CNC-6000 для алюминия

LCJG3-CNC-6000 — 3-осевой обрабатывающий центр с ЧПУ для механической обработки алюминиевого профиля. Станок выполняет фрезерование, сверление отверстий и пазов, обработку замочных отверстий, снятие фасок и гравировку плоских поверхностей. Применяется при производстве алюминиевых окон, дверей и фасадных конструкций.

Назначение и возможности

ЧПУ-центр предназначен для автоматизированной обработки длинномерного алюминиевого профиля. Перемещение инструмента выполняется по трём управляемым осям X, Y и Z, что позволяет выполнять различные операции по заданной программе.

Основные операции:

• сверление круглых отверстий;
• фрезерование пазов;
• обработка замочных отверстий;
• снятие фасок;
• гравировка;
• фрезерная обработка профильных заготовок.

Технические характеристики

Конструкция и автоматизация

Главный шпиндель развивает скорость до 24 000 об/мин. Рабочий ход по оси X составляет 6000 мм, по оси Y — 500 мм, по оси Z — 350 мм.

Система ЧПУ управляет перемещением инструмента и выполнением заданных операций, сокращая количество ручного позиционирования при серийной обработке профиля.

Преимущества LCJG3-CNC-6000

• три управляемые оси;
• рабочий ход по оси X до 6000 мм;
• шпиндель до 24 000 об/мин;
• сверление и фрезерование на одном оборудовании;
• обработка пазов и замочных отверстий;
• снятие фасок и гравировка;
• автоматизация механической обработки алюминиевого профиля.

Требования к подключению

Для эксплуатации центра требуется электропитание 380 В / 50 Гц и сжатый воздух давлением 0,6–0,8 МПа. Общая мощность оборудования составляет 12 кВт.

Габариты станка — 7100 × 1600 × 2200 мм, масса — около 2360 кг. При размещении необходимо предусмотреть дополнительное пространство для загрузки и выгрузки профиля.

Область применения

LCJG3-CNC-6000 подходит для предприятий по производству алюминиевых окон, дверей и фасадных конструкций, которым требуется автоматизированное сверление и фрезерование профильных заготовок.

Купить обрабатывающий центр LCJG3-CNC-6000

Компания VEGA / ООО «Витрекс» выполняет подбор оборудования под технологическую задачу заказчика, поставку, монтаж, пусконаладку, обучение и сервисное сопровождение.

Для подбора оборудования необходимо предоставить сечения используемых профилей, максимальные размеры заготовок и перечень требуемых операций.

Запросите коммерческое предложение на 3-осевой обрабатывающий центр с ЧПУ LCJG3-CNC-6000.
