Пневматический вакуумный захват с консольным краном VitReX TZXT 150–800 кг

VitReX TZXT — готовое рабочее место на базе консольного крана и пневматического вакуумного захвата. Серия рассчитана на 150, 300, 500 и 800 кг, имеет ход пневмоцилиндра 1000 мм и максимальный вылет консоли 3000 или 4000 мм. Решение предназначено для локальной механизации повторяющихся операций в цехе.

Описание оборудования

TZXT объединяет подъемный манипулятор и вакуумную оснастку в одном комплексе. За счет собственной колонны или согласованной точки крепления система формирует определенную рабочую зону и не требует использования мостового крана для каждой операции. В зависимости от модели применяется 6 или 8 присосок диаметром 150 либо 230 мм. Источник энергии — сжатый воздух.

Комплекс удобен возле станка, сборочного стола, упаковочной линии или участка комплектации. При проектировании учитываются вылет, высота подвеса, ход по вертикали, расположение оборудования и траектория изделия. Основание и крепление консольного крана должны быть рассчитаны на фактическую нагрузку.

Преимущества

• Грузоподъемность 150–800 кг
• Консольный кран и вакуумный захват как единое рабочее место
• Рабочий вылет 3 или 4 м
• Ход цилиндра 1000 мм
• Пневматическое питание
• Подходит для локальной автоматизации ручных операций

Модельный ряд и технические характеристики

Общие характеристики

Области применения

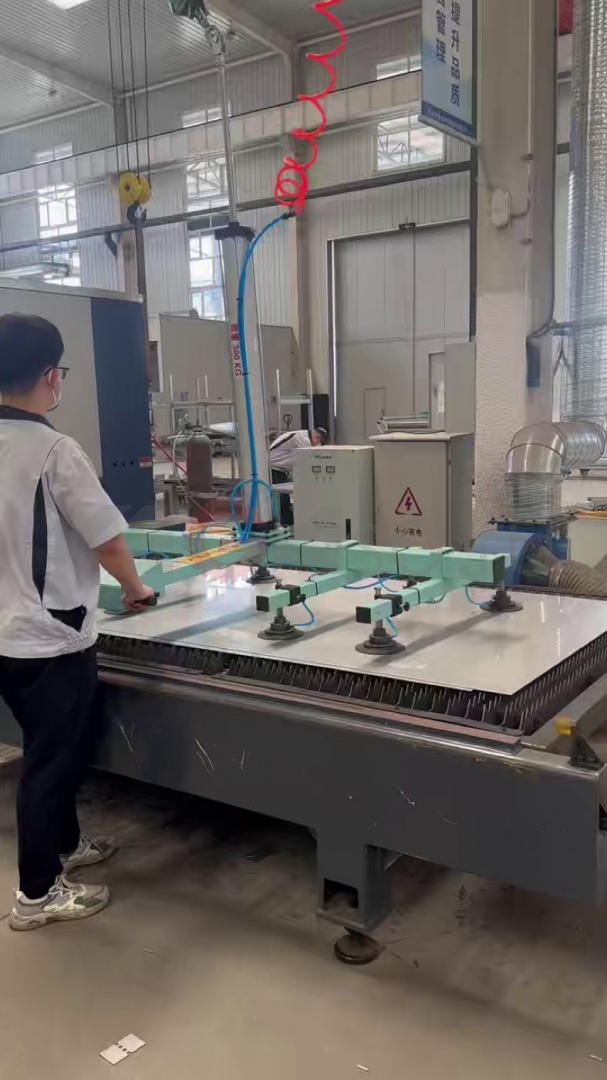

• загрузка и разгрузка станков
• перемещение листовых изделий между соседними операциями
• комплектация и упаковка
• стационарные рабочие места с высокой повторяемостью перемещений

Как подобрать исполнение

Для TZXT необходимо предоставить план рабочего места: координаты точки забора и установки, высоту, массу изделия и требуемый радиус обслуживания. Отдельно согласуются способ крепления консоли и параметры пневмосети. Это позволяет определить оптимальный вылет 3 или 4 м и исключить нерабочие зоны.

Эксплуатация и обслуживание

Контролируйте давление и качество сжатого воздуха, состояние шлангов, фитингов, фильтров и вакуумных присосок. Перед началом смены проверьте полный цикл без груза и свободное перемещение шлангов во всей рабочей зоне.

Поставка и сервис VEGA

VEGA выполняет подбор VitReX TZXT под фактическую массу, размеры и условия перемещения изделия, организует поставку оборудования, техническое сопровождение и сервис. Для запроса цены и подбора модели направьте размеры и массу груза, материал/тип поверхности, требуемые движения и описание рабочего места. Контакты: +7 (495) 868-20-10, info@vegasd.ru.

Вопросы и ответы

Какая грузоподъемность у VitReX TZXT?

Серия включает исполнения в диапазоне 150 кг–800 кг. Конкретная модель выбирается по массе, габаритам и условиям перемещения изделия.

Как выбрать модель TZXT?

Для TZXT необходимо предоставить план рабочего места: координаты точки забора и установки, высоту, массу изделия и требуемый радиус обслуживания. Отдельно согласуются способ крепления консоли и параметры пневмосети. Это позволяет определить оптимальный вылет 3 или 4 м и исключить нерабочие зоны.

Как получить подбор, цену и срок поставки?

Для подбора VitReX TZXT передайте VEGA массу, размеры, материал и ориентацию груза, требуемые движения и условия рабочего места. На основании этих данных подбирается исполнение, проверяется безопасная грузоподъемность и готовится коммерческое предложение с комплектацией, ценой и сроком поставки.
