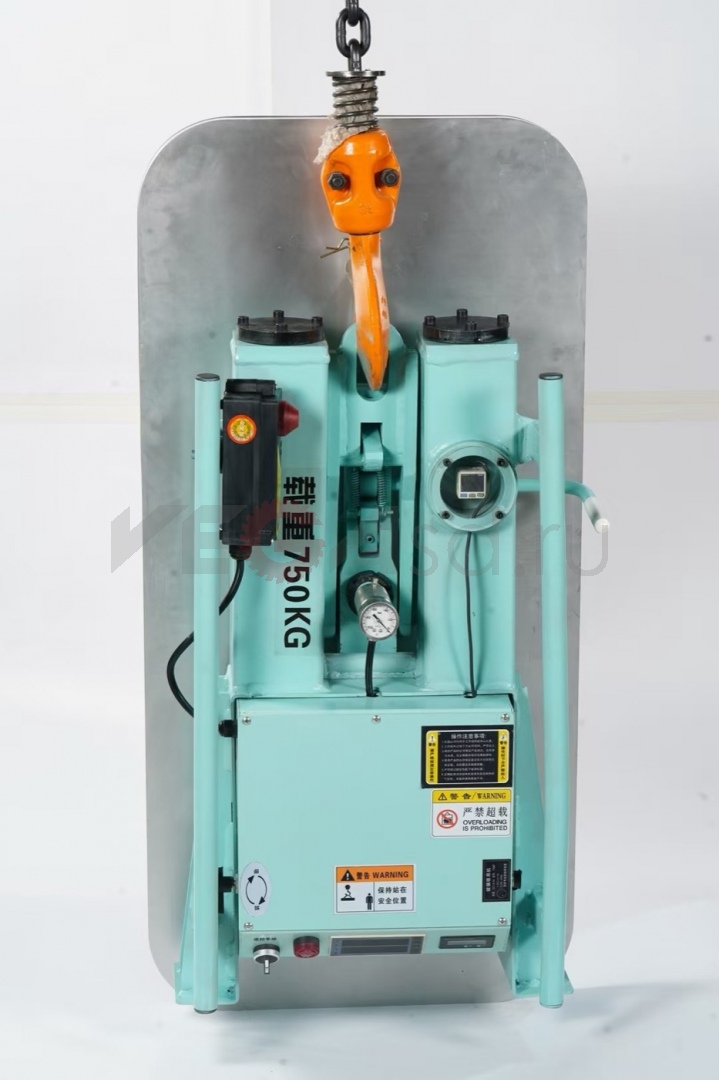

Вакуумный захват для стекла VitReX TXBY 500–750 кг

VitReX TXBY — аккумуляторный вакуумный подъемник с одной крупноформатной присоской для подъема и позиционирования плоского стекла. Серия включает исполнения на 500 и 750 кг, ручное кантование до 90° и вращение на 360°, что удобно при монтаже стекла и перемещении листов между технологическими операциями.

Описание оборудования

Серия TXBY рассчитана на задачи, где важно получить большую площадь контакта одной присоски и сохранить компактную конструкцию захвата. Для версии TXBY500 используется рабочая площадка 400 × 800 мм, для TXBY750 — 500 × 1000 мм. Вакуум создается электрическим насосом мощностью 0,06 кВт; управление захватом может выполняться вручную и с пульта. Поворот изделия вокруг оси и перевод из горизонтального положения в вертикальное выполняются механически оператором. Такое исполнение подходит для работы совместно с кран-балкой, тельфером, консольным краном или другим грузоподъемным устройством требуемой грузоподъемности.

При подборе TXBY необходимо учитывать не только массу стекла, но и его геометрию, качество поверхности в зоне присоски, центр тяжести и условия монтажа. Для устойчивого вакуумного захвата поверхность должна быть чистой, гладкой и обеспечивать герметичный контакт. Производитель предусматривает автоматическое восстановление разрежения при его постепенном снижении; частота включения насоса зависит от герметичности контакта и состояния поверхности.

Преимущества

• Два исполнения по грузоподъемности: 500 и 750 кг
• Одна крупная вакуумная площадка — компактная схема без разнесенных присосок
• Ручное кантование до 90° и вращение на 360°
• Автономная аккумуляторная вакуумная система
• Управление вакуумом вручную или с пульта
• Подходит для монтажа и внутрецехового перемещения плоского стекла

Модельный ряд и технические характеристики

Общие характеристики

Области применения

• монтаж фасадного и архитектурного стекла
• перемещение листового стекла и стеклопакетов с гладкой герметичной поверхностью
• подача стекла к станкам и на сборочные участки
• погрузочно-разгрузочные операции с использованием крана или тельфера

Как подобрать исполнение

Выберите TXBY500 или TXBY750 по максимальной массе изделия с учетом требуемого запаса, затем проверьте, что площадь присоски полностью размещается на рабочей поверхности стекла. Для нестандартной геометрии, малых листов, отверстий или зон шелкографии необходимо заранее передать чертеж изделия — это позволит проверить фактическую площадь контакта и положение центра тяжести.

Эксплуатация и обслуживание

Перед каждым подъемом очистите поверхность в зоне присосок и проверьте уплотнения, шланги, вакуумные соединения и индикацию разрежения. Для аккумуляторных моделей контролируйте заряд до начала смены. Не допускайте работы с поврежденной присоской или поверхностью, на которой невозможно получить устойчивый вакуум. Периодичность замены уплотнений определяется фактическим износом и интенсивностью эксплуатации.

Поставка и сервис VEGA

VEGA выполняет подбор VitReX TXBY под фактическую массу, размеры и условия перемещения изделия, организует поставку оборудования, техническое сопровождение и сервис. Для запроса цены и подбора модели направьте размеры и массу груза, материал/тип поверхности, требуемые движения и описание рабочего места. Контакты: +7 (495) 868-20-10, info@vegasd.ru.

Вопросы и ответы

Какая грузоподъемность у VitReX TXBY?

Серия включает исполнения в диапазоне 500 кг–750 кг. Конкретная модель выбирается по массе, габаритам и условиям перемещения изделия.

Как выбрать модель TXBY?

Выберите TXBY500 или TXBY750 по максимальной массе изделия с учетом требуемого запаса, затем проверьте, что площадь присоски полностью размещается на рабочей поверхности стекла. Для нестандартной геометрии, малых листов, отверстий или зон шелкографии необходимо заранее передать чертеж изделия — это позволит проверить фактическую площадь контакта и положение центра тяжести.

Как получить подбор, цену и срок поставки?

Для подбора VitReX TXBY передайте VEGA массу, размеры, материал и ориентацию груза, требуемые движения и условия рабочего места. На основании этих данных подбирается исполнение, проверяется безопасная грузоподъемность и готовится коммерческое предложение с комплектацией, ценой и сроком поставки.
