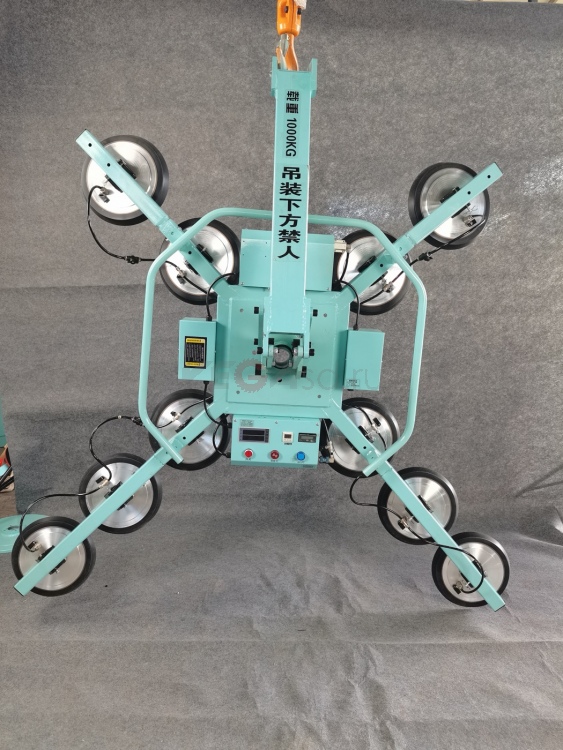

Вакуумный захват для стекла VitReX TXBF 400–1000 кг

VitReX TXBF — универсальная серия аккумуляторных вакуумных захватов для плоского стекла грузоподъемностью от 400 до 1000 кг. В зависимости от модели применяются 4–10 присосок Ø300 мм, ручное кантование на 90° и вращение на 360°. Серия ориентирована на монтажные и производственные операции, где требуется адаптация захвата под размер и массу листа.

Описание оборудования

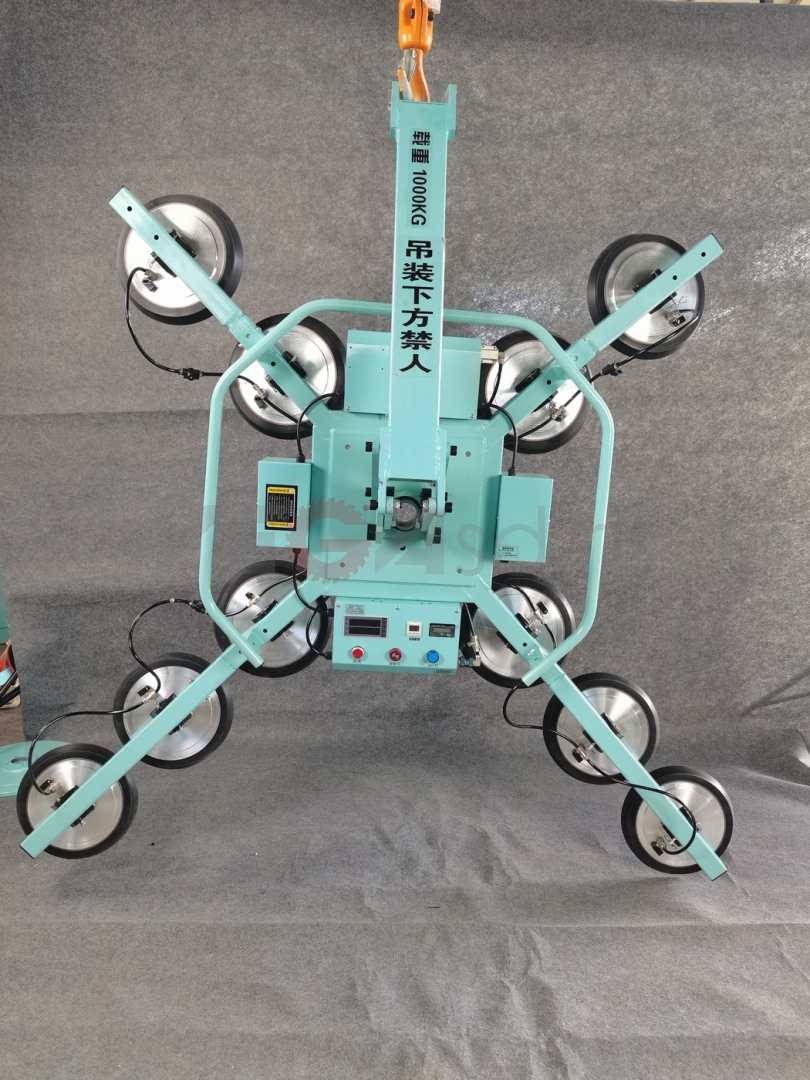

Конструкция TXBF построена на модульной раме с несколькими вакуумными присосками. По мере увеличения грузоподъемности возрастает количество присосок и габарит рамы: от компактной TXBF400 до TXBF1000 для более тяжелого и крупного стекла. Вакуумная система питается от 12-вольтового аккумулятора, мощность насоса — 0,06 кВт. Производитель подтвердил для этой серии присоски Ø300 мм с алюминиевым основанием и силиконовым уплотнением, а также аккумулятор 6-DZF-12, 12 В, 12 А·ч.

Кантование и вращение выполняются вручную, поэтому серия сохраняет сравнительно простую механику при наличии автономного электрического вакуумного контура. Это решение удобно для монтажных компаний, стекольных производств и участков отгрузки, где захват используется с краном, тельфером или мини-краном. Перед работой необходимо проверить чистоту поверхности стекла, состояние присосок и достижение рабочего вакуума.

Преимущества

• Модельный ряд 400 / 600 / 800 / 1000 кг
• Присоски Ø300 мм; количество увеличивается с грузоподъемностью
• Аккумуляторное питание 12 В — работа без сетевого кабеля на грузе
• Ручное кантование 90° и вращение 360°
• Вакуумный насос 0,06 кВт
• Пульт управления вакуумом и возможность подбора рамы под формат стекла

Модельный ряд и технические характеристики

Общие характеристики

Области применения

• монтаж оконного, фасадного и интерьерного стекла
• перемещение стекла между стеллажами и технологическим оборудованием
• работа со стеклопакетами и крупноформатным стеклом
• погрузка и разгрузка стекла при наличии совместимого подъемного механизма

Как подобрать исполнение

Основные параметры выбора — масса, длина и ширина стекла, положение центра тяжести и требуемое направление кантования. Для длинномерных изделий целесообразно выбирать исполнение с увеличенной рамой и большим количеством присосок. Если поверхность имеет отверстия, вырезы, декоративное покрытие или сильную фактуру, схему присосок необходимо согласовать по чертежу.

Эксплуатация и обслуживание

Перед каждым подъемом очистите поверхность в зоне присосок и проверьте уплотнения, шланги, вакуумные соединения и индикацию разрежения. Для аккумуляторных моделей контролируйте заряд до начала смены. Не допускайте работы с поврежденной присоской или поверхностью, на которой невозможно получить устойчивый вакуум. Периодичность замены уплотнений определяется фактическим износом и интенсивностью эксплуатации.

Поставка и сервис VEGA

VEGA выполняет подбор VitReX TXBF под фактическую массу, размеры и условия перемещения изделия, организует поставку оборудования, техническое сопровождение и сервис. Для запроса цены и подбора модели направьте размеры и массу груза, материал/тип поверхности, требуемые движения и описание рабочего места. Контакты: +7 (495) 868-20-10, info@vegasd.ru.

Вопросы и ответы

Какая грузоподъемность у VitReX TXBF?

Серия включает исполнения в диапазоне 400 кг–1 т. Конкретная модель выбирается по массе, габаритам и условиям перемещения изделия.

Как выбрать модель TXBF?

Основные параметры выбора — масса, длина и ширина стекла, положение центра тяжести и требуемое направление кантования. Для длинномерных изделий целесообразно выбирать исполнение с увеличенной рамой и большим количеством присосок. Если поверхность имеет отверстия, вырезы, декоративное покрытие или сильную фактуру, схему присосок необходимо согласовать по чертежу.

Как получить подбор, цену и срок поставки?

Для подбора VitReX TXBF передайте VEGA массу, размеры, материал и ориентацию груза, требуемые движения и условия рабочего места. На основании этих данных подбирается исполнение, проверяется безопасная грузоподъемность и готовится коммерческое предложение с комплектацией, ценой и сроком поставки.
