Электрогидравлический вакуумный захват VitReX TXB-YFX 400 кг–20 т

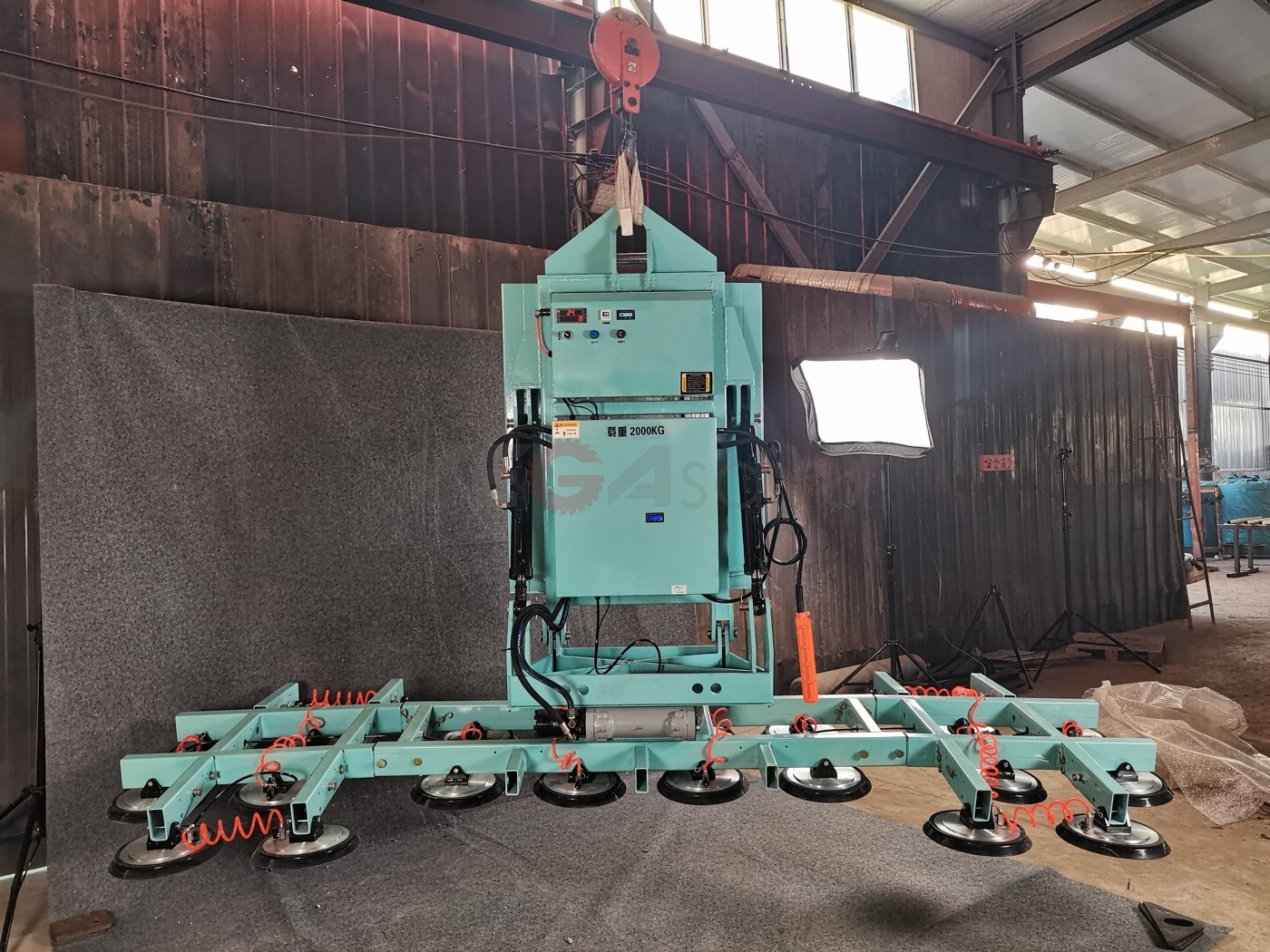

VitReX TXB-YFX — серия тяжелых аккумуляторных вакуумных захватов с дистанционно управляемым кантованием на 90° и вращением на 360°. Диапазон номинальной грузоподъемности — от 400 кг до 20 т; стандартные параметры рамы подробно определены для исполнений до 5 т, а самые тяжелые версии изготавливаются под конкретный проект.

Описание оборудования

TXB-YFX предназначен для крупноформатного и тяжелого стекла, где ручная ориентация груза уже нецелесообразна. Серия использует аккумуляторное питание 24 В, вакуумный насос 0,06 кВт и дистанционное управление. Для моделей 400–5000 кг в заводской таблице определены количество присосок, размеры рам и собственная масса. Исполнения 10 и 20 т требуют проектной проработки размеров, количества присосок и грузовой схемы под конкретное изделие.

Управляемое кантование и вращение позволяет точнее позиционировать стекло при монтаже фасадов, витражей, козырьков и других архитектурных элементов. Для тяжелых версий критичны проверка центра тяжести, жесткости стекла, схемы присосок и фактической грузовой характеристики крана.

Преимущества

• Диапазон грузоподъемности 400 кг–20 т
• Дистанционное кантование 90° и вращение 360°
• АКБ 24 В
• Исполнения до 5 т со стандартной заводской размерной сеткой
• Проектные решения 10 и 20 т
• Подходит для особо тяжелого архитектурного стекла

Модельный ряд и технические характеристики

Общие характеристики

Области применения

• монтаж крупноформатного фасадного стекла
• подъем тяжелых стеклянных панелей и стеклопакетов
• установка козырьков, витражей и структурного остекления
• специальные проекты с массой стекла свыше 3–5 т

Как подобрать исполнение

Для моделей до 5 т подбор выполняется по стандартной таблице и геометрии изделия. Для 10 и 20 т необходим проект: чертеж стекла, масса, расположение центра тяжести, требуемые углы движения, точка подвеса и характеристики крана. Проектное согласование позволяет определить размер рамы и количество вакуумных точек без переноса неподтвержденных параметров с младших моделей.

Эксплуатация и обслуживание

Перед каждым подъемом очистите поверхность в зоне присосок и проверьте уплотнения, шланги, вакуумные соединения и индикацию разрежения. Для аккумуляторных моделей контролируйте заряд до начала смены. Не допускайте работы с поврежденной присоской или поверхностью, на которой невозможно получить устойчивый вакуум. Периодичность замены уплотнений определяется фактическим износом и интенсивностью эксплуатации.

Поставка и сервис VEGA

VEGA выполняет подбор VitReX TXB-YFX под фактическую массу, размеры и условия перемещения изделия, организует поставку оборудования, техническое сопровождение и сервис. Для запроса цены и подбора модели направьте размеры и массу груза, материал/тип поверхности, требуемые движения и описание рабочего места. Контакты: +7 (495) 868-20-10, info@vegasd.ru.

Вопросы и ответы

Какая грузоподъемность у VitReX TXB-YFX?

Серия включает исполнения в диапазоне 400 кг–20 т. Конкретная модель выбирается по массе, габаритам и условиям перемещения изделия.

Как выбрать модель TXB-YFX?

Для моделей до 5 т подбор выполняется по стандартной таблице и геометрии изделия. Для 10 и 20 т необходим проект: чертеж стекла, масса, расположение центра тяжести, требуемые углы движения, точка подвеса и характеристики крана. Проектное согласование позволяет определить размер рамы и количество вакуумных точек без переноса неподтвержденных параметров с младших моделей.

Как получить подбор, цену и срок поставки?

Для подбора VitReX TXB-YFX передайте VEGA массу, размеры, материал и ориентацию груза, требуемые движения и условия рабочего места. На основании этих данных подбирается исполнение, проверяется безопасная грузоподъемность и готовится коммерческое предложение с комплектацией, ценой и сроком поставки.
