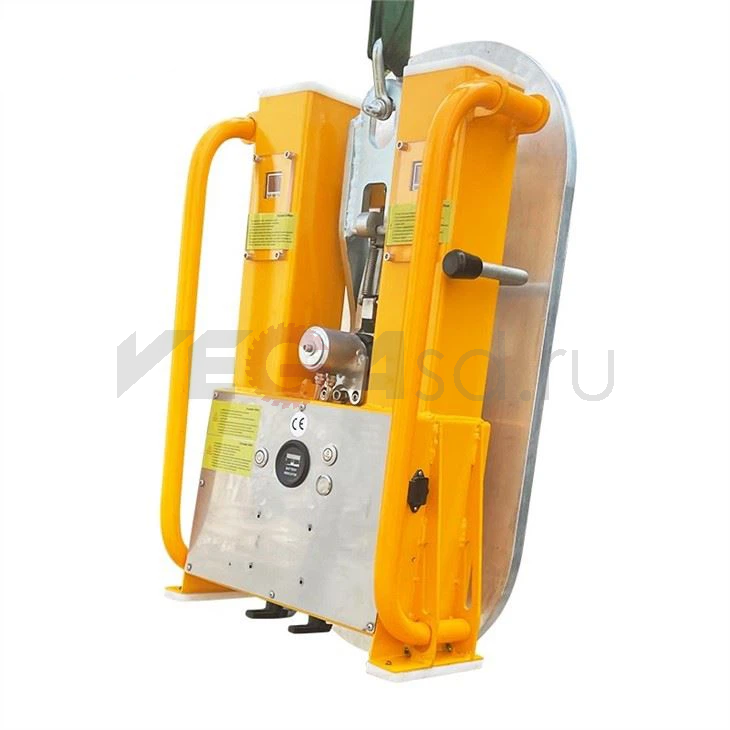

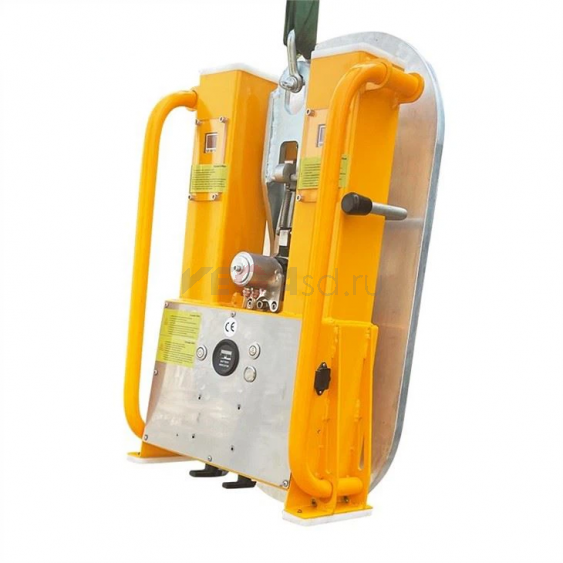

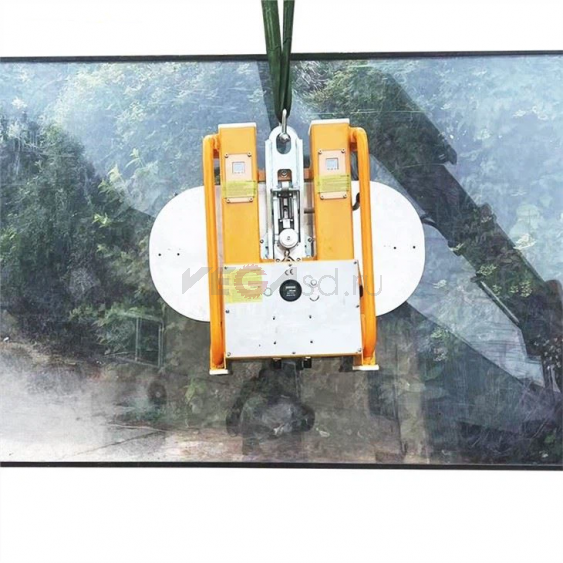

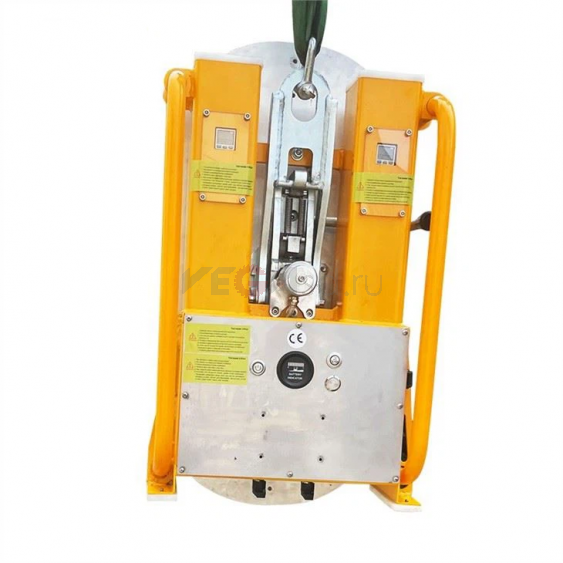

Вакуумный подъёмник-присоска для стекла до 750 кг

Основные преимущества

• Грузоподъёмность до 750 кг для работы с крупноформатным стеклом и тяжёлыми стеклопакетами.

• Эксплуатация в помещении и на открытых площадках при соблюдении установленных ограничений по температуре, влажности и ветровой нагрузке.

• Автономное аккумуляторное питание без постоянного подключения к электрической сети.

• Вакуумное удержание за поверхность без механического зажима кромок стекла.

• Контроль рабочего вакуума с предупреждением оператора о снижении разрежения.

• Совместимость с грузоподъёмной техникой при использовании предусмотренного способа подвеса или крепления.

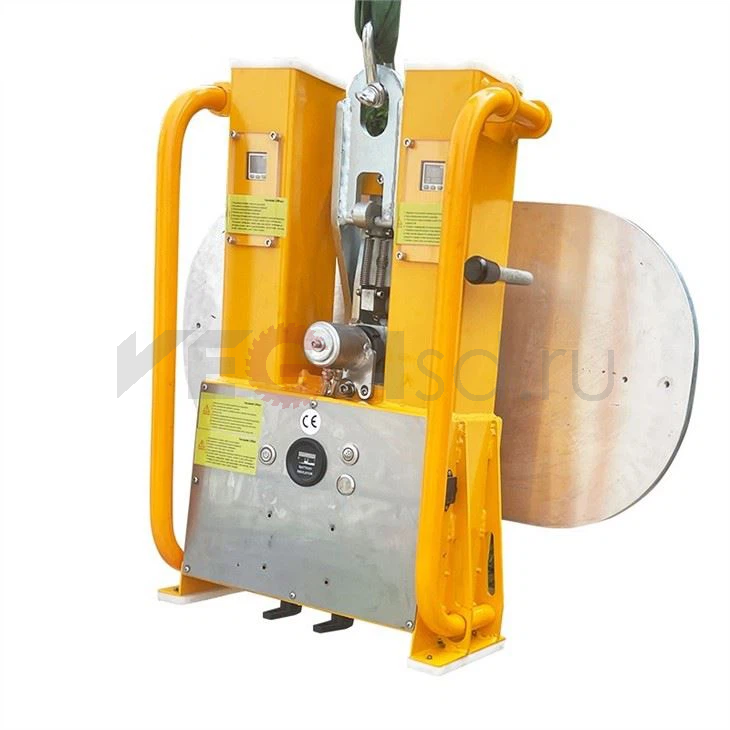

• Возможность поворота и наклона стекла в соответствующей комплектации.

• Снижение ручной нагрузки при разгрузке, перемещении и монтаже стеклянных конструкций.

Назначение оборудования

Вакуумный подъёмник грузоподъёмностью до 750 кг предназначен для захвата, подъёма, удержания и позиционирования листового стекла, стеклопакетов и других гладких воздухонепроницаемых материалов.

Оборудование применяется в производственных цехах, на складах и строительных площадках. Подъёмник подвешивается к крану, кран-балке или манипулятору. Совместная работа с вилочным погрузчиком допускается при использовании совместимого сертифицированного навесного приспособления.

Вакуумная система принимает нагрузку от изделия, а оператор управляет его перемещением и установкой. Это сокращает количество ручных операций и облегчает работу с тяжёлыми крупноформатными листами.

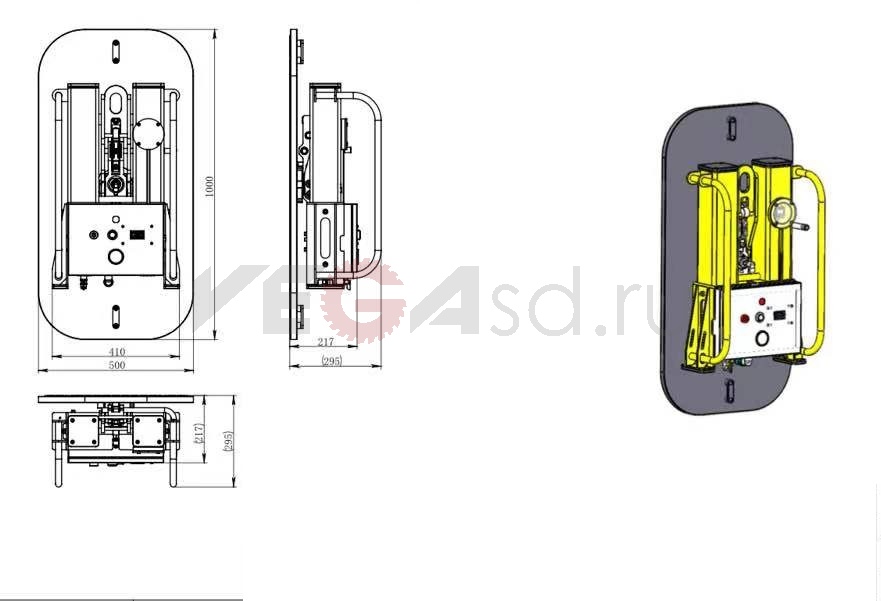

Технические характеристики

Грузоподъёмность 750 кг является предельной характеристикой оборудования. Допустимая масса конкретного изделия определяется также его размерами, положением центра тяжести, ориентацией при подъёме и условиями работы.

Где применяется вакуумная присоска

Подъёмник используется для следующих операций:

• разгрузки стекла с транспортировочных пирамид и из кузова автомобиля;

• перемещения стекла и стеклопакетов по складу или производственному участку;

• подачи листов к технологическому оборудованию;

• установки стекла в оконные и фасадные проёмы;

• монтажа витражей и стеклянных перегородок;

• удержания изделия во время выравнивания и позиционирования;

• работы с другими гладкими непористыми материалами после проверки совместимости с присосками.

Типовая последовательность перемещения на объекте:

разгрузка → временное хранение → подъём → подача к месту установки → позиционирование.

Принцип работы

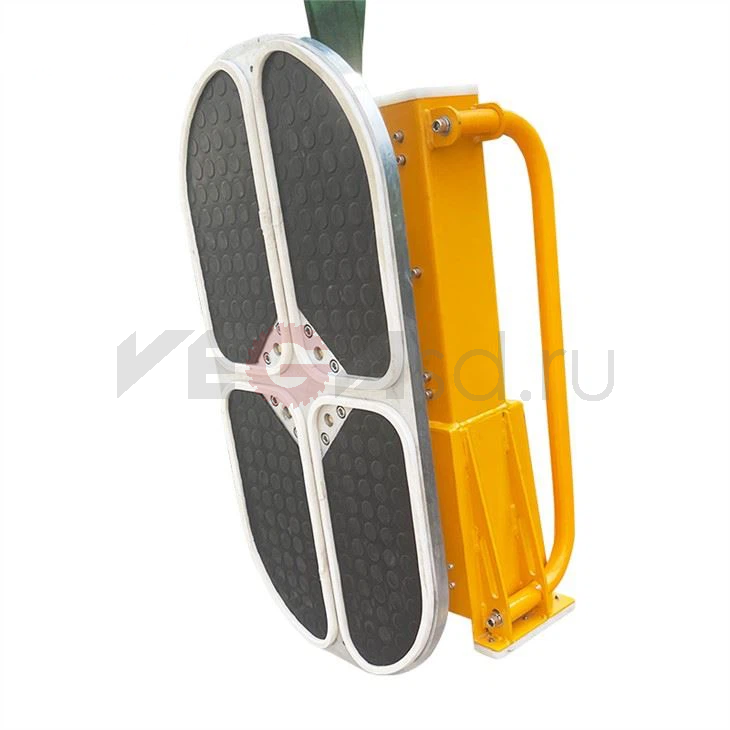

Вакуумные чашки устанавливаются на чистую поверхность стекла. Электрический насос удаляет воздух из системы и создаёт разрежение между присосками и изделием.

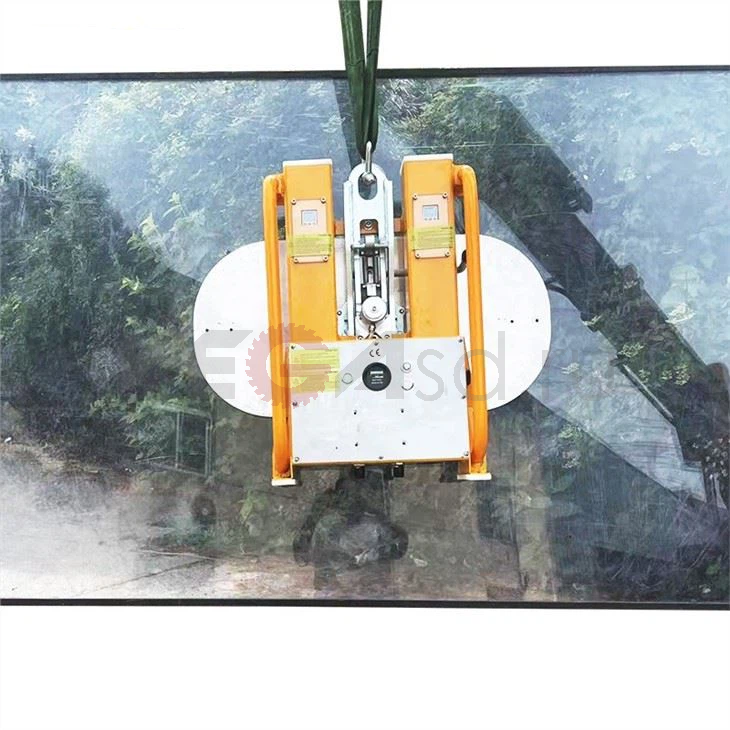

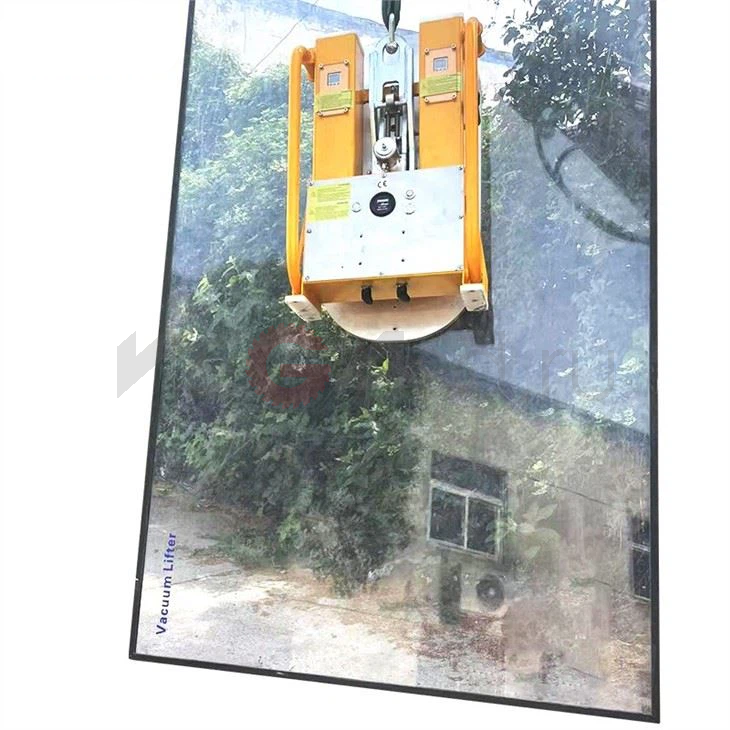

После достижения рабочего уровня вакуума система удерживает стекло на несущей раме. Подъём выполняется краном или другой совместимой грузоподъёмной техникой.

Перед перемещением оператор проверяет показания прибора контроля вакуума и выполняет пробный подъём на минимальную высоту. Сброс вакуума допускается только после установки стекла на устойчивую опору и полного снятия нагрузки с подъёмника.

Автономная работа на строительной площадке

Аккумуляторное питание позволяет использовать оборудование без постоянного подключения к сети. Это удобно при разгрузке транспорта, фасадном монтаже и перемещении стекла между разными зонами объекта.

В состав аккумуляторной системы могут входить:

• встроенная аккумуляторная батарея;

• зарядное устройство;

• индикатор уровня заряда;

• электрический вакуумный насос;

• система контроля вакуума;

• световая и звуковая сигнализация;

• проводной или дистанционный пульт.

Фактическое время работы зависит от ёмкости и состояния батареи, температуры окружающей среды, частоты включения насоса и количества рабочих циклов. Состав системы подтверждается спецификацией выбранной модели.

Эксплуатация вакуумного подъёмника на улице

Температура и влажность

Температура влияет на ёмкость аккумулятора, эластичность уплотнений и работу вакуумных магистралей. Конденсат и повышенная влажность могут воздействовать на электрические компоненты.

Допустимый температурный диапазон и степень влагозащиты необходимо определить до заказа с учётом региона, сезона и продолжительности работы на открытом воздухе.

Загрязнение стекла

Пыль, песок, влага и строительные загрязнения ухудшают прилегание вакуумных чашек. Перед каждым подъёмом контактные зоны необходимо очистить и проверить.

Стекло с выраженной фактурой, рифлением, сильной кривизной или повреждённой поверхностью требует отдельной проверки. Обычные присоски рассчитаны на гладкую воздухонепроницаемую поверхность.

Ветер и парусность

Крупноформатное стекло обладает высокой парусностью. Ветер создаёт боковую нагрузку, вызывает раскачивание и увеличивает нагрузку на подъёмник и кран.

Допустимая скорость ветра определяется производителем оборудования и проектом производства работ. При оценке условий учитывают:

• размеры и массу стекла;

• высоту подъёма;

• ориентацию листа;

• скорость и направление ветра;

• устойчивость грузоподъёмной техники;

• наличие зданий и конструкций, создающих порывы;

• возможность применения направляющих оттяжек.

Подъём и перемещение выполняются плавно, без рывков и резкой смены направления.

Состояние рабочей площадки

При использовании мобильного крана, манипулятора или погрузчика проверяют ровность, несущую способность и уклон основания. Неустойчивый грунт, строительный мусор и перепады высоты увеличивают риск раскачивания груза и потери устойчивости техники.

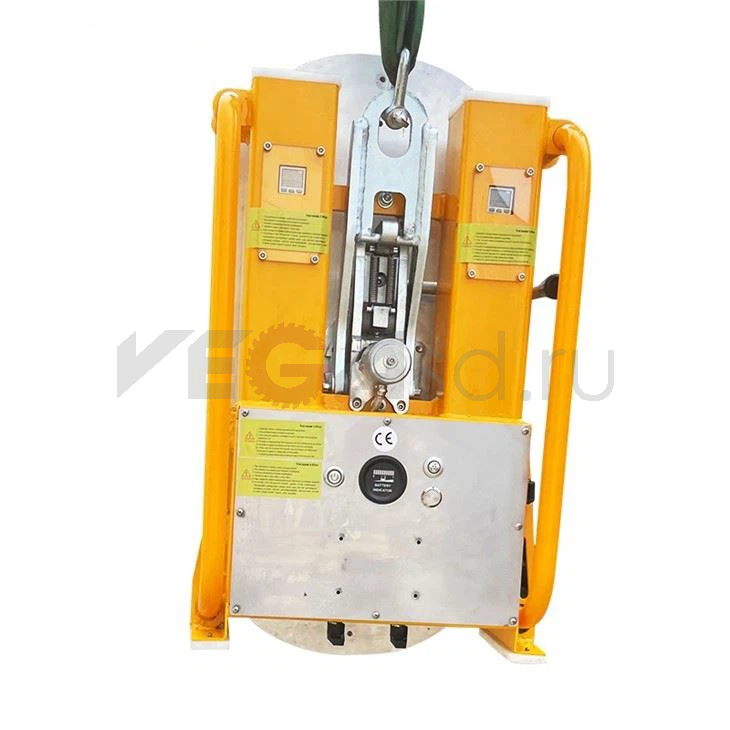

Контроль вакуума и защитные функции

В зависимости от комплектации система безопасности может включать:

• прибор контроля вакуума;

• датчик недостаточного разрежения;

• световую и звуковую сигнализацию;

• вакуумный ресивер;

• обратные клапаны;

• автоматическое включение насоса;

• контроль заряда аккумулятора;

• защиту от случайного сброса вакуума.

Вакуумный ресивер создаёт временный запас разрежения при остановке насоса. Продолжительность удержания зависит от герметичности системы, состояния присосок и характеристик конкретной модели.

Оператор должен постоянно контролировать показания системы и не продолжать работу при неисправной сигнализации или недостаточном вакууме.

Порядок выполнения подъёма

1. Проверить массу, размеры и состояние стекла.

2. Осмотреть присоски, шланги, соединения и аккумулятор.

3. Очистить контактные участки поверхности.

4. Разместить присоски относительно центра тяжести изделия.

5. Включить насос и дождаться достижения рабочего вакуума.

6. Проверить показания прибора и работу сигнализации.

7. Выполнить пробный подъём на минимальную высоту.

8. Плавно переместить стекло к месту установки.

9. Установить изделие на устойчивую опору.

10. Полностью снять нагрузку и только после этого отключить вакуум.

Запрещается находиться под поднятым стеклом и перемещать груз над людьми.

Практические преимущества

Сокращение ручных операций. Подъёмник принимает массу стекла и уменьшает потребность в ручном удержании изделия.

Бережный контакт с материалом. Вакуумные чашки удерживают стекло за поверхность без зажима кромок.

Точное позиционирование. Оператор может плавно подвести изделие к месту монтажа и скорректировать его положение.

Ускорение разгрузки и установки. Повторяемый рабочий цикл помогает сократить время использования крана и монтажной бригады.

Работа без постоянного сетевого питания. Аккумуляторное исполнение удобно на строительных площадках и удалённых участках объекта.

Как подобрать вакуумный подъёмник на 750 кг

Для выбора оборудования необходимо определить:

1. максимальную массу стекла;

2. максимальную длину, ширину и толщину изделия;

3. тип стекла или конструкцию стеклопакета;

4. вертикальное или горизонтальное положение при подъёме;

5. необходимость поворота и наклона;

6. высоту и расстояние перемещения;

7. тип грузоподъёмной техники;

8. температуру и погодные условия;

9. требуемое время автономной работы;

10. необходимость дистанционного управления.

Номинальную грузоподъёмность выбирают с учётом фактической массы изделия и условий эксплуатации. Возможность работы с изогнутым, рифлёным, шероховатым стеклом или поверхностями со специальным покрытием проверяется отдельно.

Аналог оборудования класса Glassboy

Вакуумный подъёмник относится к тому же функциональному классу, что и оборудование Glassboy: он предназначен для подъёма, удержания и позиционирования крупноформатного стекла при производственных и монтажных работах.

При сравнении моделей следует учитывать не только грузоподъёмность, но и количество вакуумных контуров, наличие резервного ресивера, систему сигнализации, время автономной работы, допустимую температуру и возможности поворота или наклона.

Предлагаемый подъёмник не является продукцией Glassboy, если это прямо не указано в технической документации.

Подбор комплектации

Компания VEGA — ООО «Витрекс» — подбирает грузоподъёмность, количество и расположение присосок, способ управления и защитную комплектацию с учётом размеров стекла, массы изделия и условий эксплуатации.
