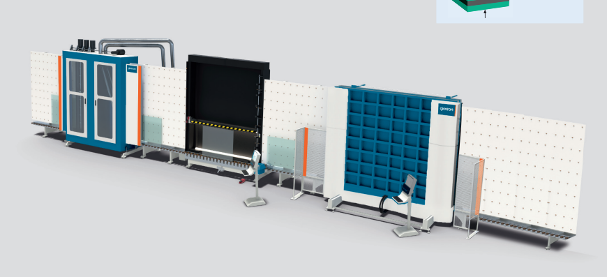

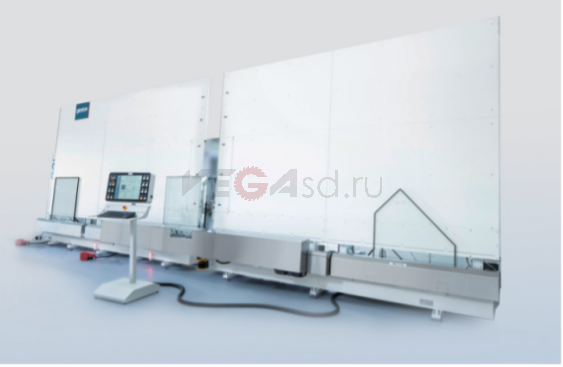

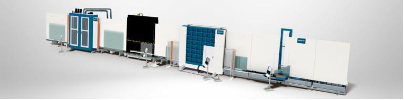

Модель

Функции:

• Заполнение газом
• Прямоугольные стеклопакеты

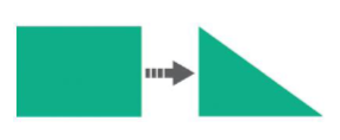

• Фигурные стеклопакеты
• Однокамерные стеклопакеты
• Двухкамерные стеклопакеты
• Ступенчатые стеклопакеты с трёх сторон

Технические данные

Конфигурация оборудования​​​​

Специальное примечание для стеклопакетов с металлической дистанционной рамкой

Особое примечание для машины для мытья стекла.

Специальное примечание для робота-сборщика и пресса

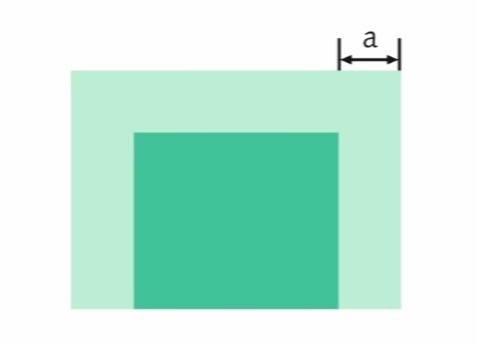

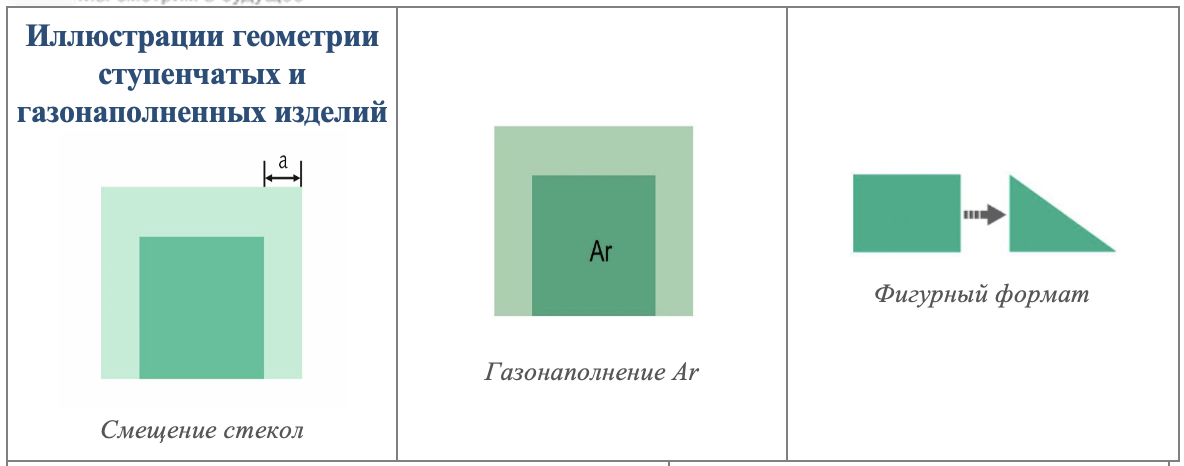

Специальное примечание для одно-трехсторонних ступенчатых стеклопакетов

• Обрабатываются только стеклопакеты с двойным стеклопакетом (прямоугольные и фигурные). Фигурные блоки в соответствии со справочником Ленхардта LENEX TRIO 0707. Геометрия форм, отклоняющаяся от этой, не может быть обработана. Производитель LENEX TRIO 0707 .

• Никакого смещения по нижнему краю .

• Смещение по передней и/или задней и/или верхней кромке 0 – 250 мм.
• Для автоматической герметизации ступенчатых двойных стеклопакетов необходимо использовать подходящую насадку для ступенчатых двойных стеклопакетов.

• При подъёме большие и тяжелые стеклопакеты должны поддерживаться подходящими подъемными устройствами. Подходящие
  подъемные устройства и транспортировочные стойки не включены в объем поставки. Их должен предоставить заказчик.

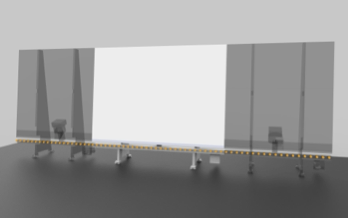

1. Комплект поставки

14. Разработан с одним приводом
14. Ролики надежно расположены между стальными элементами и легко заменяются .
14. Гладкая поверхность опорной стены без точек истирания, предотвращающая несчастные случаи, легко содержать в чистоте .
14. Привод транспортных роликов за счет трения для бережной транспортировки и меньшего износа роликов .
14. Легко заменяемые ролики .
14. вкл. ножной переключатель

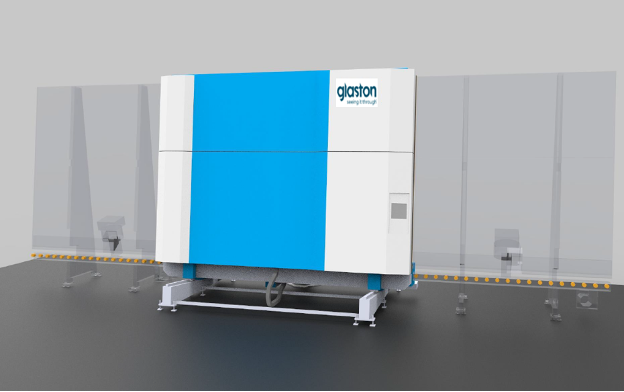

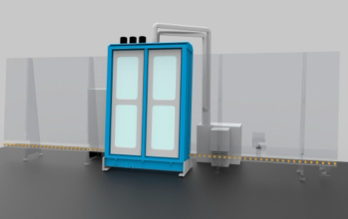

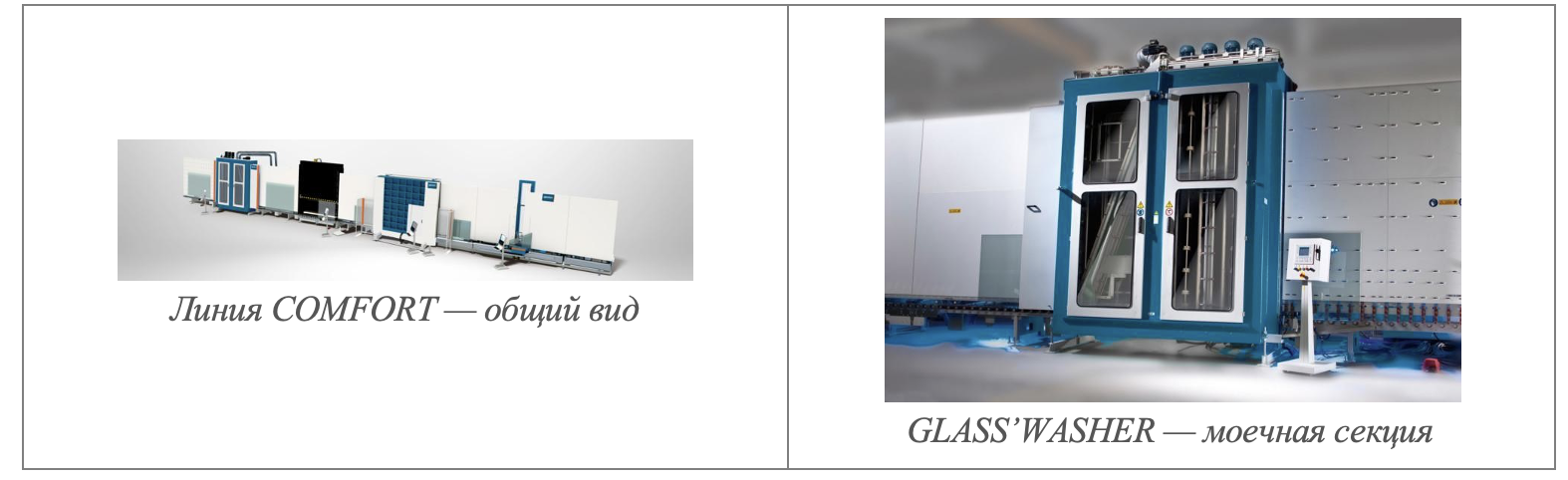

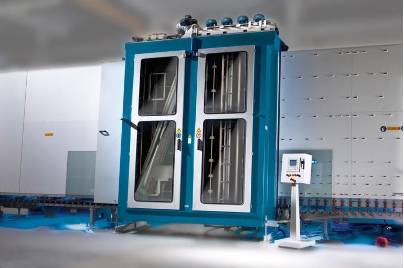

• Приводы транспортной и щеточной систем расположены вне корпуса машины, что обеспечивает легкий доступ для обслуживания.
• Синхронный привод вертикальных валов обеспечивает плавную транспортировку стекла без проскальзывания и деформации.
• Непрерывная очистка стеклянных пластин различной толщины.
• Три независимых привода щёток — для стабильной и эффективной работы.
• Автоматическое чередование направления вращения щёток для достижения оптимального качества очистки.
• Симметричная конструкция щеточных валов подходит для работы с обеих сторон — идеально для двусторонней мойки стекла.
• Подшипники необслуживаемые и водозащищённые, что повышает надёжность и срок службы оборудования.
• Автоматическое отключение щёток, насосов и воздуходувки при остановке производственного процесса — снижает расход энергии и износ компонентов.
• Воздуходувка с системой воздушных ножей обеспечивает интенсивную и равномерную сушку стеклянных пластин.
• В зоне сушки обеспечивается бесконтактная транспортировка стекла, что исключает повреждения и следы.
• Корпус машины полностью изготовлен из нержавеющей стали, зона сушки дополнительно шумоизолирована.
• Экологичная водная система замкнутого контура с разделением на зону мойки и зону ополаскивания.
• Бак с подогревом воды встроен в корпус машины для компактности и энергоэффективности.

14. Зона мойки - гравийный фильтр, с обратной промывкой
14. Зона промывки :- угольный фильтр, промываемый обратной водой.
    - насос для подачи чистой воды
14. Арматура для подачи воды

расходомер              - ручной клапан
                        - 2 электромагнитных клапана 2 x
                        - дроссель резервуара для чистой воды

14. Стойка из нержавеющей стали

14. Разработан с одним приводом
14. Ролики надежно расположены между стальными элементами и легко заменяются .
14. Гладкая поверхность опорной стены без точек истирания с воздушной подушкой для перемещения, предотвращающая несчастные случаи, легко содержать в чистоте .
14. Привод транспортных роликов за счет трения для бережной транспортировки и меньшего износа роликов .
14. Легко заменяемые ролики .

14. Полный визуальный контроль поверхности стеклянной пластины, поддерживаемый только по верхнему и нижнему краю
14. Контрастное освещение зоны досмотра для эффективного и быстрого контроля стеклянных пластин
14. Автоматическая регулировка вертикальной подвижной роликовой балки
14. Транспортировка стеклянных пластин без загрязнения
14. Программно-управляемая вертикальная и горизонтальная позиционирующая балка для быстрого и точного монтажа металлических рам с бутиловым покрытием
14. Автоматическая регулировка положения рамы в соответствии с текущей толщиной стекла
14. Быстрая регулировка смещения рамы
14. Программы эксплуатации для двух- и трехкамерных (опция) стеклопакетов

14. Шаг на передней стороне стекла до 250 мм (ручная регулировка)         Размер корпуса 250 мм

14. Разработан с одним приводом
14. Ролики надежно расположены между стальными элементами и легко заменяются .
14. Гладкая поверхность опорной стены без точек истирания с воздушной подушкой для перемещения, предотвращающая несчастные случаи, легко содержать в чистоте .
14. Привод транспортных роликов за счет трения для бережной транспортировки и меньшего износа роликов .
14. Легко заменяемые ролики .

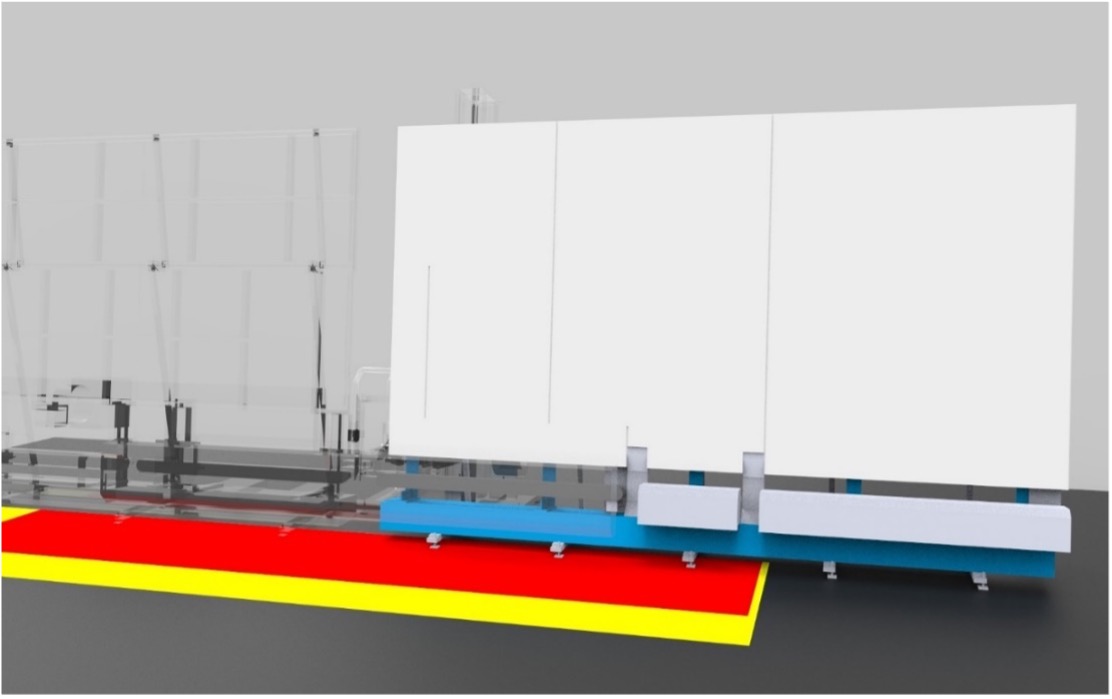

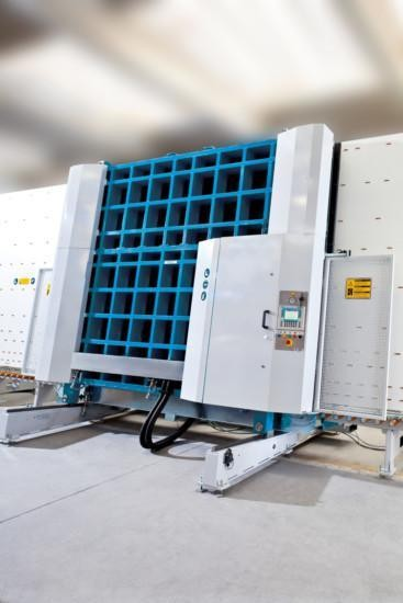

Пресс для газанаполния и прессования типа ZPG-R

Автоматическая секция сборки, газонаполнения и прессования стеклопакетов

·  Полностью автоматическая сборка, газонаполнение и прессование
Машина выполняет три операции последовательно: укладку стекол, подачу инертного газа между листами и точное прессование узла. Оператору достаточно загрузить стекла и задать программу — все действия выполняются автоматически.

·  Поддержка прямоугольных и фигурных форматов
Аппарат рассчитан на стандартные прямоугольные стеклопакеты и большинство фигурных конфигураций по каталогу форм. Это значит, что вы можете работать с элементами сложной геометрии (например, трапециевидными, волнообразными), не перенастраивая машину.

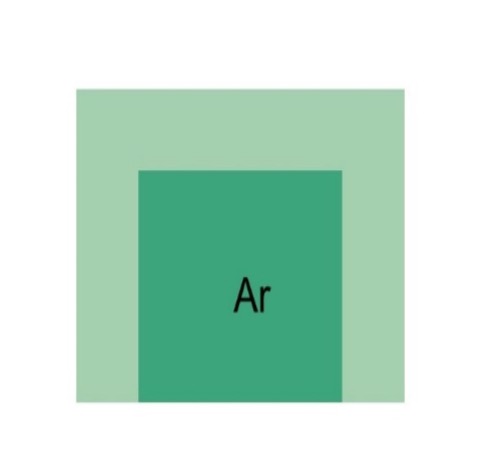

·  Стандартное газонаполнение аргоном
Для закладки газа используется аргон — оптимальный выбор для повышения теплоизоляции и продления срока службы стеклопакета. Система заправки не требует дополнительных модификаций рамы.

·  Отсутствие необходимости сверлить отверстия в дистанционной рамке
Газ закачивается через манжеты или специальные уплотнения, без сверления технологических отверстий в штапиках или дистанционной рамке. Это гарантирует герметичность и прочность конструкции.

·  Гибкая обработка стекла любых размеров и ширины дистанционной рамки
Конвейер и подающие механизмы адаптируются к ширине стекла и толщине рамок в любом порядке. Можно одновременно обрабатывать наборы стеклопакетов разной ширины и конфигурации, что повышает пропускную способность линии.

·  Двухступенчатое прессование без предварительной заправки газом
Первая ступень прижимает элементы для выравнивания, вторая — выполняет окончательное прессование. Это особенно важно для крупных пустотелых стеклопакетов с металлическими распорками: платформа сначала выравнивает модули, а затем прижимает их с нужным усилием.

·  Электронное управление прижимным усилием
Встроенный датчик силы и программируемое управление обеспечивают точную настройку давления на каждом этапе прессования. Это нужно для тонкой настройки под разные типы дистанционных рамок и материалов.

·  Равномерное и постоянное прижимание
Прижимная пластина движется по плоскопараллельной направляющей, сохраняя точный угол и равномерное усилие по всей поверхности стеклопакета. Благодаря этому исключаются перекосы и деформации при длительном давлении.

·  Регулируемая направляющая прижимной пластины
Направляющие можно сдвигать и фиксировать для работы с разными ширинами и толщинами стеклопакетов, не меняя основную конфигурацию машины.

·  Отображение статуса и ошибок на экране управления
Все этапы сборки, заправки газа и прессования контролируются в реальном времени. При возникновении внештатной ситуации (например, недостаточный объём газа или перегрузка привода) оператор сразу получает сообщение на дисплее.

·  Широко открывающаяся прижимная пластина для обслуживания
Вся прижимная система откидывается или выдвигается, обеспечивая свободный доступ к рабочей зоне для чистки, замены уплотнений и планового обслуживания без разборки машины.

·  Комбинированное устройство измерения и мониторинга последовательности действий
Встроенные датчики положения и усилия записывают параметры каждого цикла. Это позволяет:

• верифицировать правильность работы по стандартам качества,
• настраивать оптимальные параметры под новые стеклопакеты,
• вести журнал операций для последующего анализа.

Поз. 06.01 Сборочно- , газонаполнительно- и прессовочный робот, тип ZPG-R

1 шт.

Поз. 06.02 Дополнительное оборудование для сборка и газ заполнение из тройной изоляционное стекло единицы для металлик

1 шт.

Ограничения для металлический проставка:

• •  толщина середины стекла тарелки является ограниченный к 6 мм.
  •  общая толщина стекла 1 и 2 должен нет превосходить 15 мм.

фото индийского производителя:

Поз 06.0 3 Оборудование для обработки 1-3 ступенчатых стеклопакетов .

• Сборка и прессование двух/трех ступенчатых 1-3-сторонних стеклопакетов
• Смещение стеклянной пластины по передней кромке от 0
• до 200
• Заданное значение шага вводится оператором
• Нет ступеньки на нижнем крае, тот же размер для
• меньшего стекла
• Обработка в одном режиме на стороне взбивания в серийном прессе

Поз. 06 . 0 4 Оборудование для газификации двойных и тройных 1-3- сторонних ступенчатых стеклопакетов .

• Газонаполнение двух/трех ступенчатых 1-3-сторонних стеклопакетов
• Смещение стеклянной пластины по передней кромке от 0 до 200 мм
• Нет ступеньки на нижнем крае
• Две меньшие стеклянные пластины с одинаковыми размерами и шагом

COMFORT´SEALER в упаковке

Плоская лента проходит на конвейерной станции .

·  Стартовая станция подачи стеклопакетов
Конвейерная станция оснащена автоматическим пусковым механизмом, который синхронизируется с командой от управляющего робота-герметизатора. Как только робот готов начать работу, станция плавно подаёт первый стеклопакет в зону запечатывания, обеспечивая точное позиционирование без рывков или дребезга.

·  Приводная система «один мотор – одна лента»
В основе конструкции — единичный электродвигатель, приводящий в движение полосу плоскоременной передачи. Такая простая схема минимизирует количество узлов, снижает шум и износ, а также упрощает замену приводного ремня при плановом обслуживании.

·  Универсальная поддержка трёх слоёв стекла
Станция спроектирована так, чтобы без переналадки обрабатывать как одинарное, так и двухкамерное (двойное) и даже тройное стекло. Особая система роликов и направляющих удерживает все три стеклопластины в правильном положении во время герметизации, гарантируя точное заполнение межстекольного пространства.

·  Буферизация стеклопакетов
Перед подачей в узел герметизации каждый стеклопакет попадает в «зону ожидания» — плавный накопительный участок, где они аккумулируются в несколько уровней. Это позволяет роботу без простоев получать новые элементы и обеспечивает бесперебойность работы всей линии.

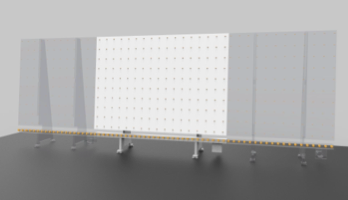

·  Бесконтактная транспортировка воздушной подушкой
В критических зонах конвейер оборудован щелевыми соплами, создающими тонкий слой высокоочищенного воздуха под стеклопакетом. Стекло буквально «парит» над лентой, что исключает механический контакт с роликами и предотвращает появление следов и царапин.

·  Щелевые воздушные сопла у нижнего края опорной стенки
Воздушная подушка формируется через специальные продольные щели, расположенные вдоль нижнего края боковых стенок конвейера. Такая конструкция создаёт равномерный поток воздуха и эффективно блокирует движение сторонних воздушных масс, предотвращая сквозняки и завихрения.

·  Фильтрация и подача воздуха через вентилятор
Для создания воздушной подушки используется чистый воздух, прошедший двухступенчатую фильтрацию (предварительный картридж + HEPA). Встроенный вентилятор обеспечивает постоянный избыточный напор, поддерживая давление в зоне транспортировки на оптимальном уровне.

·  Нержавеющая гладкая опорная стенка
В качестве ограждений и упоров используется лист нержавеющей стали с идеально ровной поверхностью. Отсутствие сварных швов, выступов и ребёр облегчает очистку, исключает накопление загрязнений и обеспечивает долгий срок службы без коррозии.

Поз. 07.01 Прохождение плоской ленты на конвейерной станции

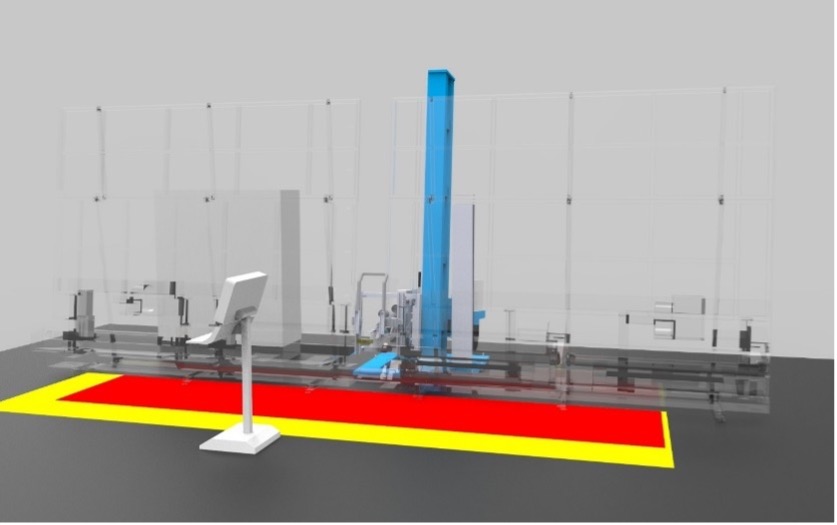

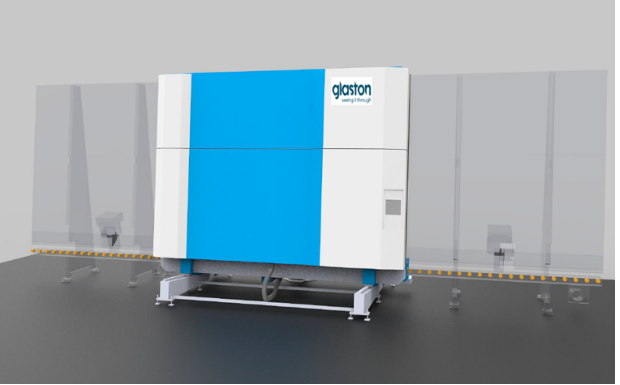

 Робот герметизации для прямоугольных форматов — тип COMFORT´SEALER

Секция герметизации: функциональные возможности и особенности

• Запечатывание прямоугольных форматов в любой последовательности с гарантией стабильного качества на каждом цикле.
• Быстро реагирующая, объёмно-регулируемая система дозирования герметика подстраивается под скорость конвейера и формат стеклопакета.

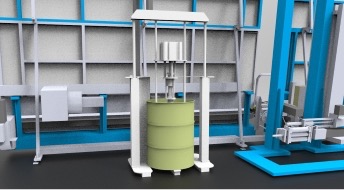

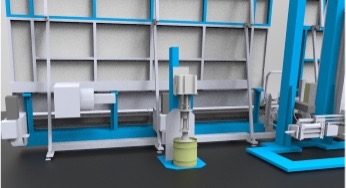

• Шестеренчатый насос для компонента А обеспечивает точную подачу вязкого герметика без проскакиваний.
• Статический смеситель гарантирует идеальное смешивание двухкомпонентного герметика на входе в узел инжекции.
• Обработка двух- и трёхкамерных (пустотелых) стеклопакетов без переналадки оборудования.
• Автоматическая сенсорная подача прямоугольных пакетов: прибор сам считывает размер и конфигурацию, ввод данных не требуется.
• Электронное регулирование соотношения компонентов позволяет менять пропорции герметика нажатием кнопки.
• Измерение геометрии пакета (ширина воздушного зазора, центр и общая толщина) в реальном времени для оптимального расчёта объёма дозирования и настройки конвейера.
• Автоматическое центрирование сопла над швом — герметик подаётся точно по заданной траектории.
• Система “сопло + шпатель” обеспечивает равномерную герметизацию углов и стыков.
• Уплотнение широкого диапазона ширины прокладки (8–20 мм) без смены насадок при работе с двойными узлами.
• Надёжная герметизация узких воздушных пространств благодаря тонкой настройке подачи и качественному смешиванию.
• Автоматическая программа промывки узла смешивания компонентом А после каждого цикла — чистота без ручной очистки.
• Система быстрой фиксации насадок позволяет менять конфигурацию подачи за считанные секунды.
• Базовая комплектация включает одну многодиапазонную поворотную насадку для двойных стеклопакетов (ширина шва 8–20 мм).
• Дополнительные программы герметизации для альтернативных систем дистанционных рамок и нестандартных форм.
• Воздушная подушка у опорной стенки облегчает подъём готового стеклопакета вакуумным подъёмником.
• Свободный доступ к операционной зоне и терминалу для наблюдения и управления процессом.
• Встроенный индикатор неисправностей и диагностическая программа отображают коды ошибок и рекомендации на экране оператора.

Pos 08 .01 Робот для герметизации прямоугольных форматов

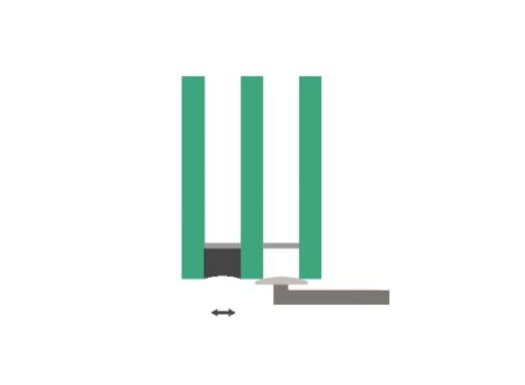

Поз . 08.02 Герметизация трехсторонних ступенчатых двойных прямоугольных стеклопакетов IG

Оборудование для герметизации ступенчатых двойных стеклопакетов прямоугольных форматов с максимум 3 ступеньками на переднем, верхнем и заднем крае (не на нижнем крае).

·   Максимальный размер ступеньки: 250 мм.

Оборудование, используемое для герметизации двухслойных пустотелых изделий, состоящих из крупных и мелких деталей прямоугольного формата, с размером до 3 кромок на передней, верхней и задней кромках (не на нижних кромках).Размер отверстия: 250 мм.

Примечание:

Рамка-распорка должна быть уложена на меньшую (заднюю) вторую стеклянную пластину. Большая стеклянная пластина всегда должна быть передней, в противном случае автоматическая герметизация невозможна.

Для герметизации ступенчатых двухкамерных стеклопакетов на роботе-герметизаторе необходимо использовать подходящую насадку для ступенчатых двухкамерных стеклопакетов.

Примечание: Насадки для герметизации тройных стеклопакетов необходимо указывать и заказывать отдельно.

Распорная рамка должна быть установлена на второй стеклянной пластине меньшего размера (сзади).Большая стеклянная пластина всегда должна быть передней, в противном случае она не может быть автоматически закрыта.

Для герметизации больших и малых листовых стеклопакетов с двойной изоляцией на герметизирующем роботе необходимо использовать насадки, подходящие для больших и малых листовых стеклопакетов с двойной изоляцией.

Примечание: Насадка, используемая для герметизации трехслойного полого стеклопакета, должна быть указана и заказана отдельно

Поз. 08.03 Обработка фасонных изделий

1 шт.

Возможность герметизации стеклопакетов с формами согласно каталогу форм.

·   Программное и аппаратное обеспечение.

·   Лицензия на программное обеспечение для одного запечатывающего робота.

·  Полые стеклопакеты различной формы могут

быть герметизированы в соответствии с каталогом форм.

·  Программное и аппаратное обеспечение.

Лицензия на программное обеспечение для одного запечатанного робота.

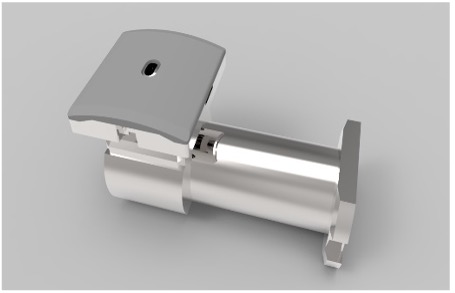

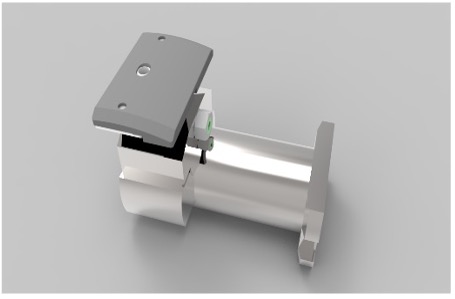

Поз. 08.04 Насадка для стеклопакетов (8 – 20)

1 шт.

• Насадка для двойных стеклопакетов
• Возможная ширина прокладки 8 - 20 мм

Поз. 08.05 Насадка для ступенчатых стеклопакетов (9 – 14)

1 шт.

• Насадка для ступенчатых стеклопакетов с двойным стеклопакетом
• Возможная ширина проставки 9 - 14 мм

Поз. 08.06

• Двойное уплотнение на тройном агрегате со стандартным соплом
• Программное обеспечение для двойной герметизации тройного стеклопакета со стандартной насадкой для двухкамерного стеклопакета

Поз. 08.07 Кондиционер распределительного шкафа

1 шт.

• Кондиционер для распределительного шкафа
• Программное обеспечение для двойной герметизации тройного стеклопакета со стандартной насадкой для двухкамерного стеклопакета

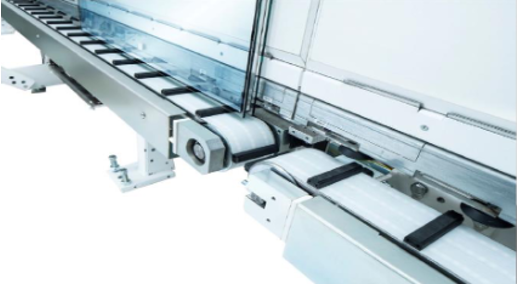

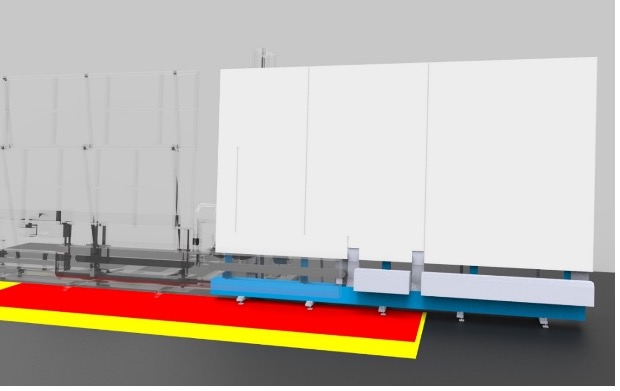

Конвейерная станция с плоской лентой .

• Конвейерная станция вывода для робота-герметика
• Базовая конструкция с одним приводом и ременной системой транспортировки с опорными планками
• Простая замена опорных планок без инструментов
• Интегрированное устройство для очистки опорных планок
• Поддержка всех трех стекол при герметизации двухкамерных стеклопакетов
• Безопасная и надежная буферизация стеклопакетов
• Бесконтактная транспортировка с помощью воздушной подушки, без отпечатков валиков
• Эффективная воздушная подушка, щелевидная, воздушное сопло расположено у нижнего края опорной стенки
• Воздушная подушка создается с помощью отфильтрованного воздуха с помощью вентилятора.
• Гладкая поверхность опорной стенки без точек трения, легко содержать в чистоте

Поз. 09.01 Станция отвода плоского ленточного конвейера

1 шт.

Поз . 09.02 Станция отвода плоского ленточного конвейера

1 шт.

Бочковой насос 20л B (SI)

• 20 литров для герметизирующего материала силикон B-компонент
  (высокая вязкость)
• Мощный и быстро переключающийся пневмодвигатель
• Двуручное управление
• Сигнал о пустом барабане

Поз 10.01 Бочковой насос 20л B (SI)

1 шт.

Бочковой насос 200л A (SI)

• 200 литров для герметизирующего материала силикон А-компонент
• Мощный и быстро переключающийся пневмодвигатель
• Двуручная схема безопасности
• Сигнал о пустом барабане

Поз . 11.01 Насос 200л А (СИ)

1 шт.

14.  Распределительный шкаф с электронной системой управления вертикальной производственной линией
