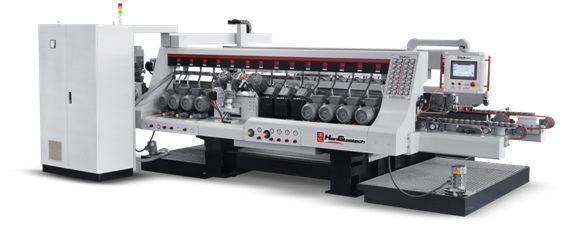

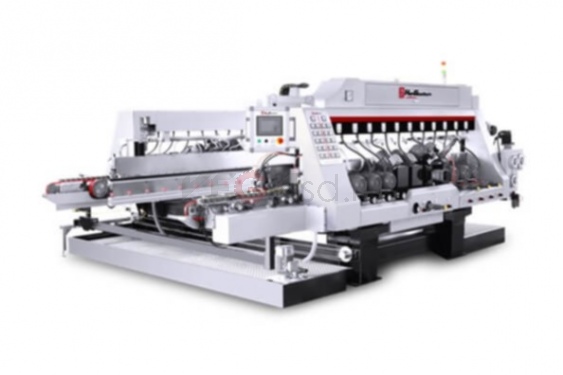

Станок для обработки кромки стекла HanGlass серии HSM

Краткая конфигурация и параметры

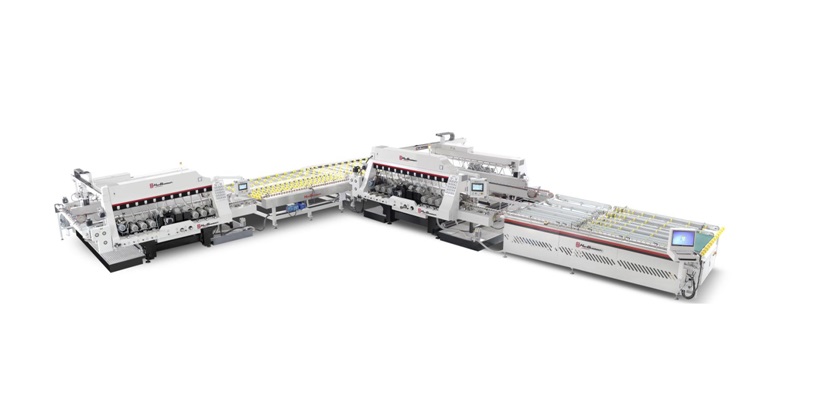

L-образная линия сдвоенной обработки кромок со столом определения размера

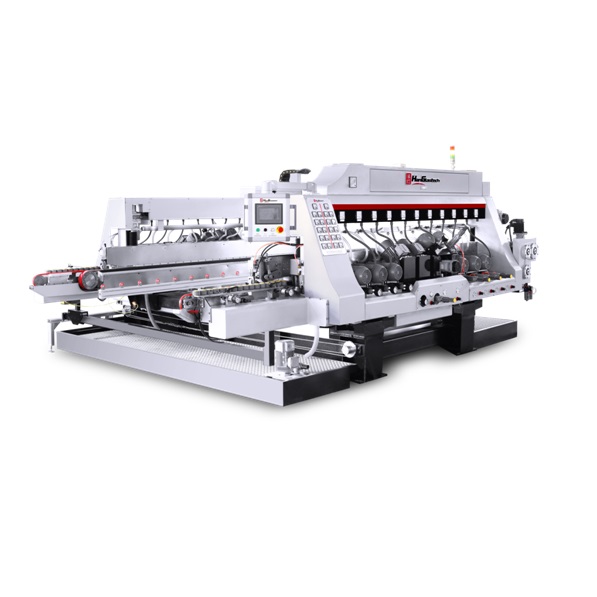

Спецификация сдвоенного плоского станка для обработки кромок HSM2025

Бренды основных компонентов

Конфигурация кругов

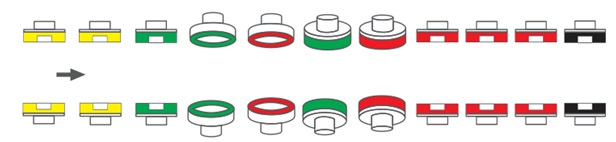

Распределение кругов

Список запасных частей для каждого комплекта сдвоенного прямолинейного станка для обработки кромок

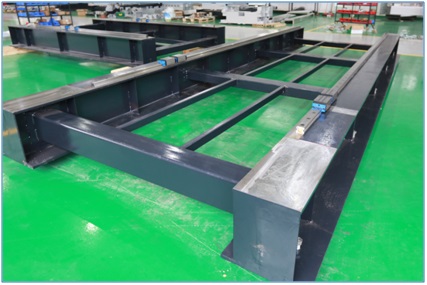

Усиленная станина, обработанная на станке с ЧПУ

Станина изготовлена из стали H-профиля за один проход на большом станке с ЧПУ. Благодаря прочным материалам масса сдвоенного станка для обработки кромки составляет около 9 тонн, в то время, как у других – всего 6-7 тонн.Это обеспечивает большую стабильность и меньшую вибрацию при обработке.

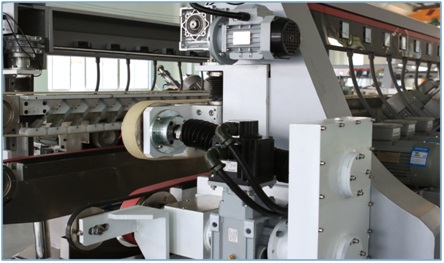

Ускоренный основной привод с двойным серводвигателем

Двойной серводвигатель приводит в движение главный привод, обеспечивает увеличение скорости смены сторон на 94%, с 3,6 до 7 м/мин в сравнении с конструкцией с длинным валом.Кроме того, это также избавляет от проблем, с которыми сталкиваются при использовании конструкции с длинным валом.

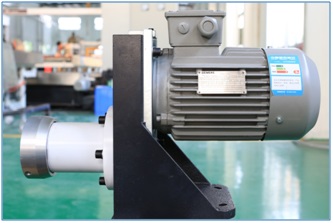

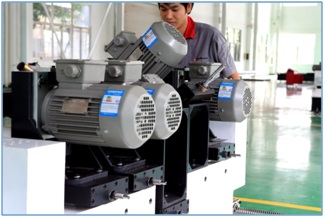

Независимый высокоскоростной шпиндель

Каждый двигатель оснащен запатентованным высокоскоростным шпинделем, позволяющим повысить скорость вращения на 15-50% с 2800 до 4000+ об/мин., значительно улучшить эффективность шлифовки и полировки по сравнению с конструкцией с прямым соединением.Это также снижает вибрацию, исключает необходимость использования воды и увеличивает срок службы двигателей (только для независимых моделей шпинделей).

              Шлифовальный двигатель                                                Полировальный двигатель

Высокоточная усиленная подвижная база двигателя

Высокоточная усиленная база двигателя изготавливается на станке с ЧПУ с точностью до 5 мкм и характеризуется стабильностью и долговечностью.

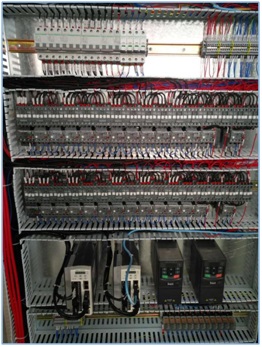

Электрические компоненты Schneider

Полный набор электрических компонентов Schneiderи двухъядерный ПЛК для управления движением обеспечивают длительную безотказную работу, стабильность, долговечность, сокращение необходимого техобслуживания и позволяют легко найти запасные части на месте эксплуатации пользователем.

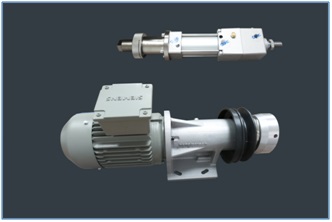

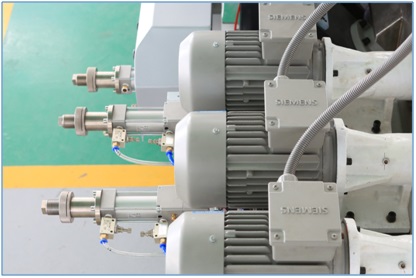

Система двигателей и автоматической компенсации Siemens и Schneider

Полный набор двигателей Siemens для шлифовки и полировки, серводвигатели Schneider для приводов. Все алмазные или полировальные диски могут быть оснащены автоматической системой компенсации (опционально).

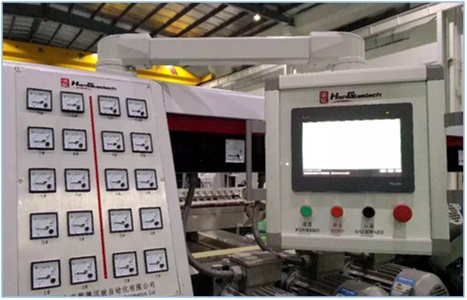

Поворотный на 270 градусов сенсорный экран

Управление с помощью 10-дюймового сенсорного экрана, удобный интерфейс обеспечивает все функции настройки на 2 языках.Сенсорный экран,с необходимыми кнопками внизу,может поворачиваться на 270 градусов, что облегчает управление.

Усиленное антикоррозийное пластиковое покрытие

Корпус станка окрашен с использованием технологии покрытия пластиком, что позволяет защитить металлические детали от коррозии на более высоком уровне, чем аэрозольная краска, посколькупластик обладает более высокой адгезионной способностью и устойчивостью к царапинам.Поверхность всегда выглядит лучше и качественнее.

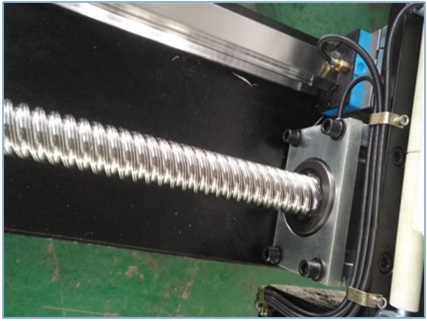

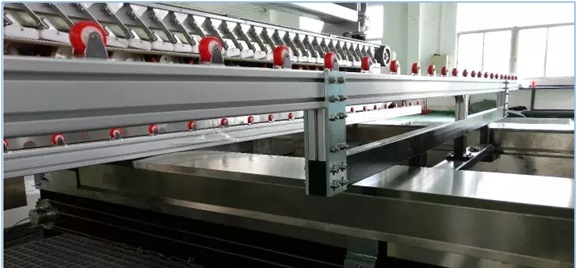

Высокоточная, долговечная и прочная линейная направляющая и шариковый винт

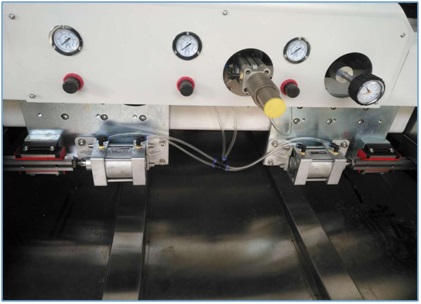

Двойная пневматическая система блокировки подвижной балки

Помимо блокировки двигателя, он оборудован 2 пневматическими устройствами блокировки подвижной балки, что обеспечивает максимальное соответствие по размеру отверстия и высокую точность работы.

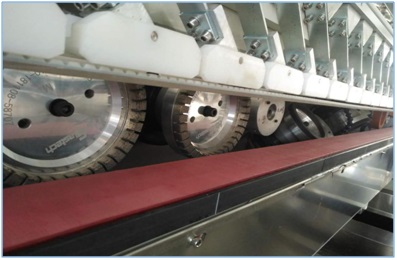

Специальный синхронизирующий ремень, пригодный для обработки низкоэмиссионного стекла

Специальный синхронизирующий ремень совместим практически со всеми типами стекла, а также с низкоэмиссионным стеклом. Он изготовлен из мягкого высокопрочного материала высокой плотности.

Прижимная стойка может значительно сдвигаться вверх для смены колес

Автоматически центрируемый суппорт

Центральный суппорт регулируется автоматически в соответствии с шириной стекла, для больших станков могут использоваться 2 центральных суппорта, адля других – только один.

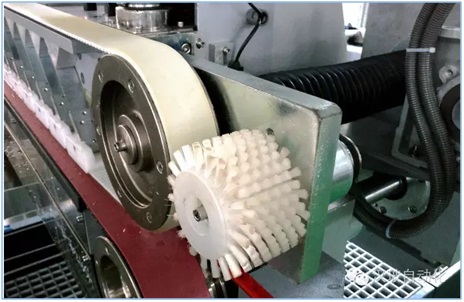

Щетки для ремней для низкоэмиссионного стекла

Щетки сметают стекло с ремней для низкоэмиссионного стекла, чтобы поверхность стекла не царапалась.

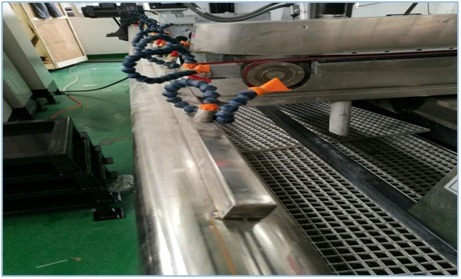

Выдув воздуха

Перед началом процесса обработки стекла станок осуществляет сдувание стеклянной пудры и воды, делая стекло достаточно чистым и сухим.

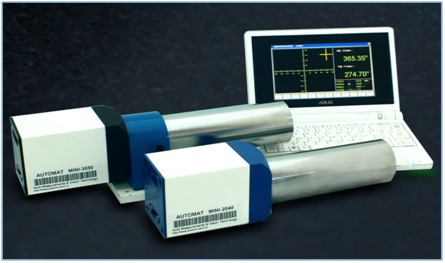

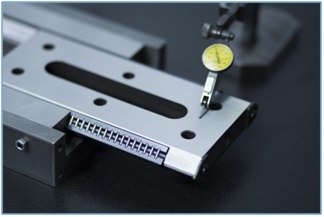

Строгие требования по выравниванию

Мы используем немецкое оборудование для оптического выравнивания, чтобы настроить и проверить параллельность и прямолинейность каждого станка, стандарт точности составляет 0,002 мм.
