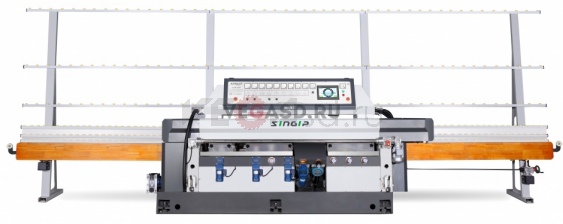

Станок для прямолинейной обработки кромки SZM-9SP

Цена
977 249 руб. с НДС
Заказать

Основная конфигурация

Станок для прямолинейной обработки кромки стекла SZM-9S

  1. Основные технические параметры

Модель

SZM-9S

Мин. обрабатываемый размер стекла

150 x 150 мм

Толщина обрабатываемого стекла

3-19 мм

Скорость подачи

0,5 - 5 м/мин.

Масса брутто

3000 кг

Габариты (ДхШхВ)

7200x1300x2500 мм

Общая потребляемая мощность

20 кВт

Высота рабочего стола

750 мм

Напряжение

380 В, 50 Гц или другое

Максимальная ширина кромки

2,5 мм

Макс. разрез плоской кромки

3 мм

Угол кромки

45°

Макс. размер обрабатываемого стекла

3000х3000 мм

   2. Введение и характеристики

Станок SZM-9S предназначен для шлифовки прямолинейных плоских кромок стекол разных размеров и толщин с углом кромки 45°. Могут выполняться грубая шлифовка, тонкая шлифовка, полировка и обработка углов. Скорость можно регулировать в широком диапазоне с помощью частотного преобразователя. Изменение скорости очень плавное. В процессе шлифовки скорость подачи и работы можно регулировать произвольно. Передние направляющие можно регулировать по толщине обрабатываемого стекла. Станок характеризуется передовой конструкцией, высокой точностью, простотой в использования и высокой эффективностью. Это один из незаменимых инструментов для обработки стекла.

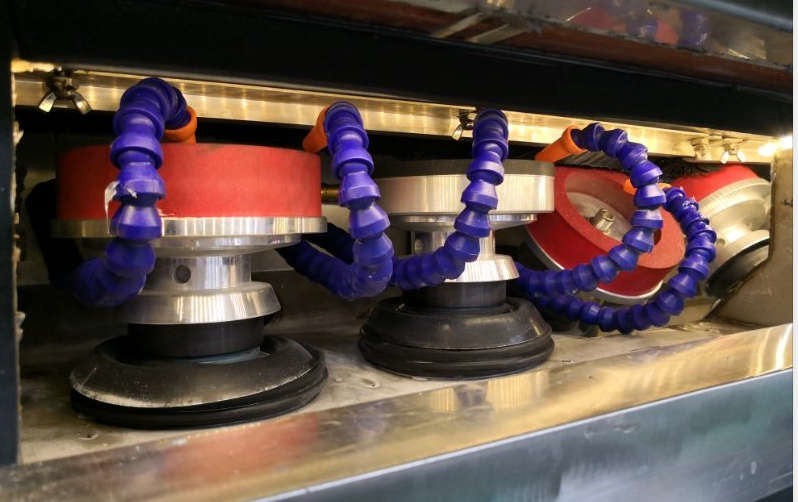

   3. Размещение кругов

Шлифовальная головка







Наз-

вание           Данные



Шлифоваль- ная головка

№1 грубая шлифовка



Шлифоваль- ная головка

№2 грубая шлифовка



Шлифоваль- ная головка

№3 угловая фаска



Шлифоваль- ная головка

№4 угловая



полировка



Шлифоваль- ная головка

№5 угловая фаска



Шлифоваль- ная головка

№6 угловая



полировка



Шлифоваль- ная головка

№7 грубая шлифовка



Шлифовальная головка №8 полировка



Шлифовальная головка №9 полировка





Двигатель

Мощность, кВт



2.2



2.2



1.5



1.5



1.5



1.5



2.2



2.2



1.5/4 стойки

Скорость

2800

2800

2800

2800

2800

2800

2800

2800

1400

Шлифоваль- ный круг

Характе- ристики, мм

Ф150×12



100 зерен

Ф150



240 зерен

Ф150×12



240 зерен

Ф150

Ф150×12



240 зерен



Ф150



Ф150×12



Ф150



Ф150





Название



Алмазный круг



Алмазный круг



Композит- ный круг

10S40



Полироваль-



ный круг



Композит- ный круг

10S40



Полироваль-



ный круг



Композит- ный круг

10S40



Полироваль-



ный круг

X098

Полировальный круг из церия



Производство



Местное



Местное



Местное



Местное



Местное



Местное



Местное



Германия



Местное

4) Элементы станка

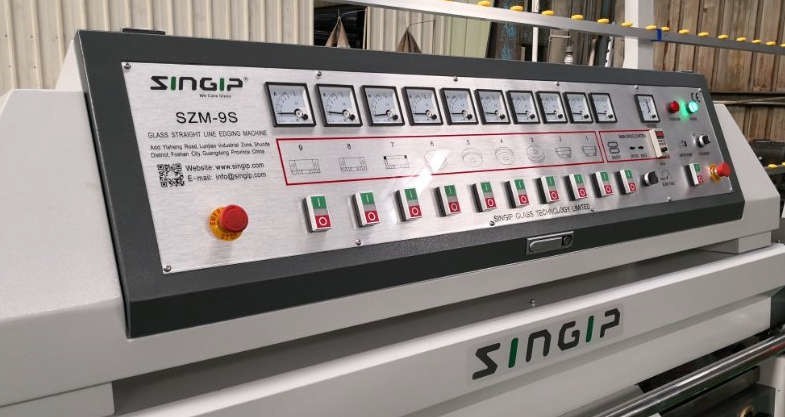

1. Передняя панель

2. Пневмо-опоры панели со светодиодной подсветкой электрического короба

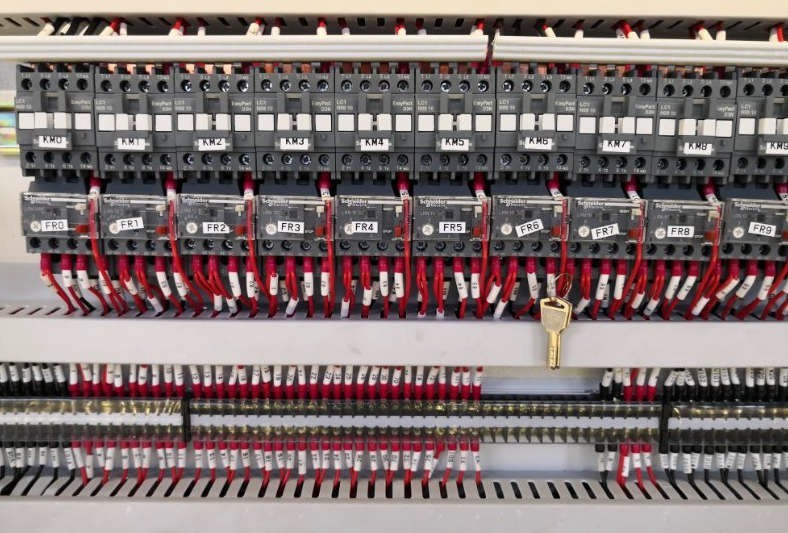

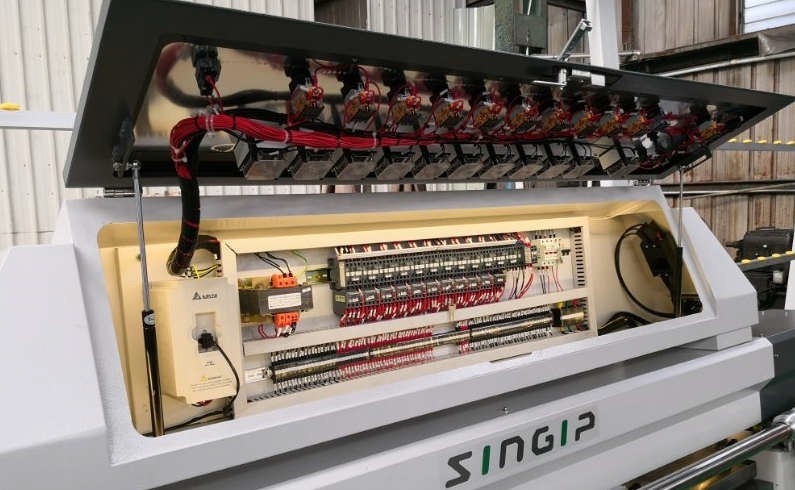

3. Электрические компоненты Schneider Electric

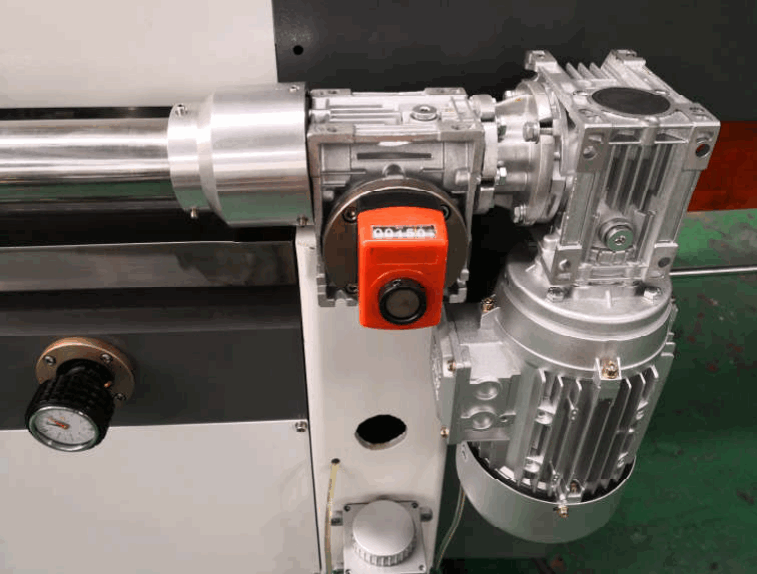

4. Электронный контроль толщины стекла

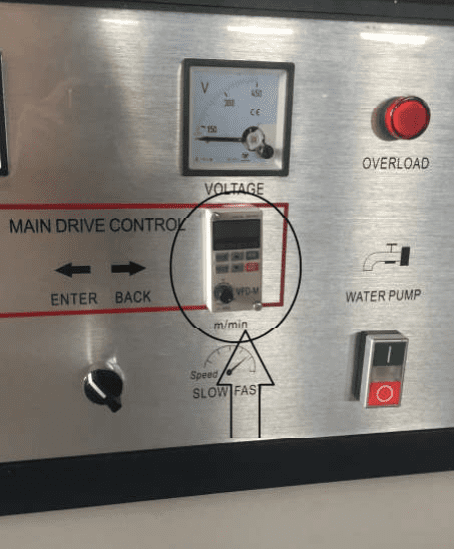

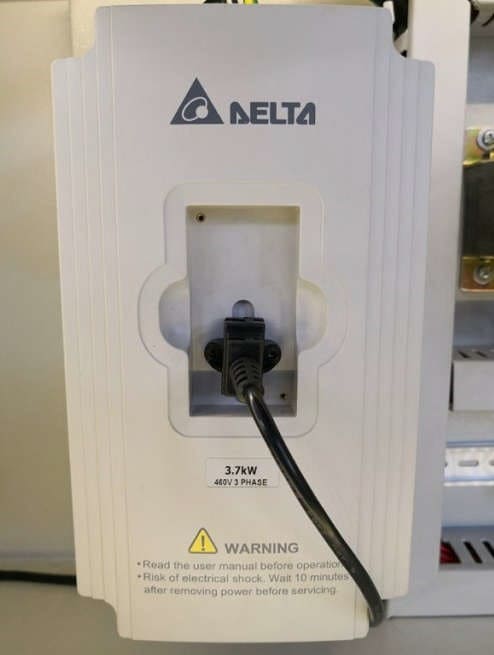

5. Преобразователь частоты

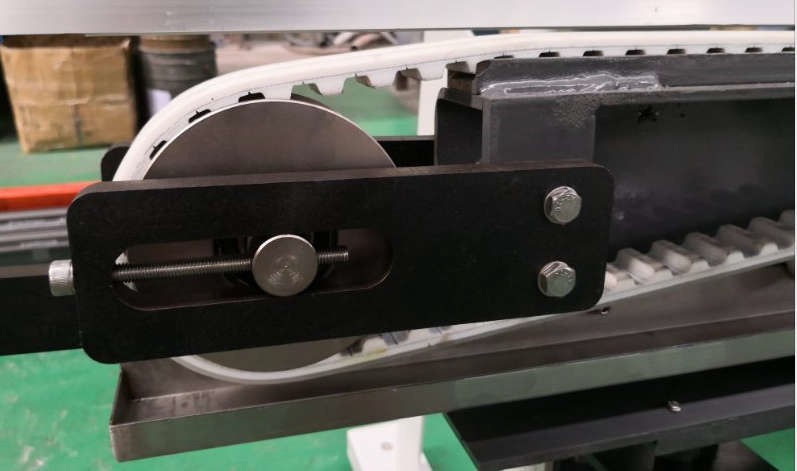

6. Алюминиевая опорная рама для стекла, надежная система зубчатых ремней

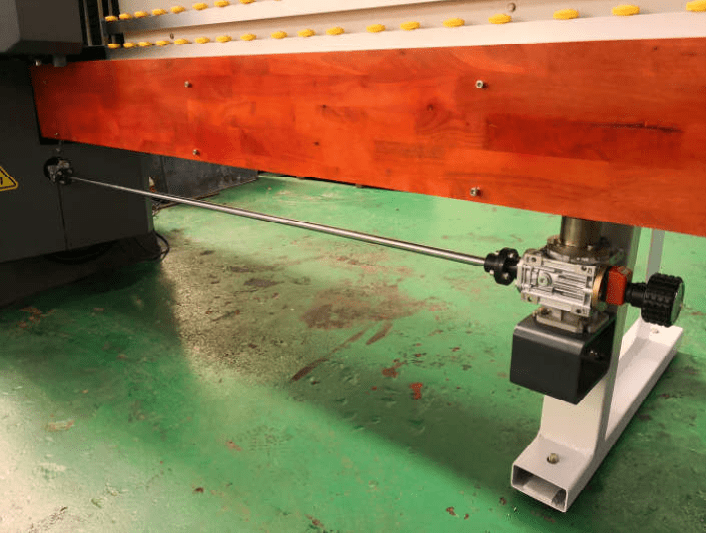

7. Входная подъемная система

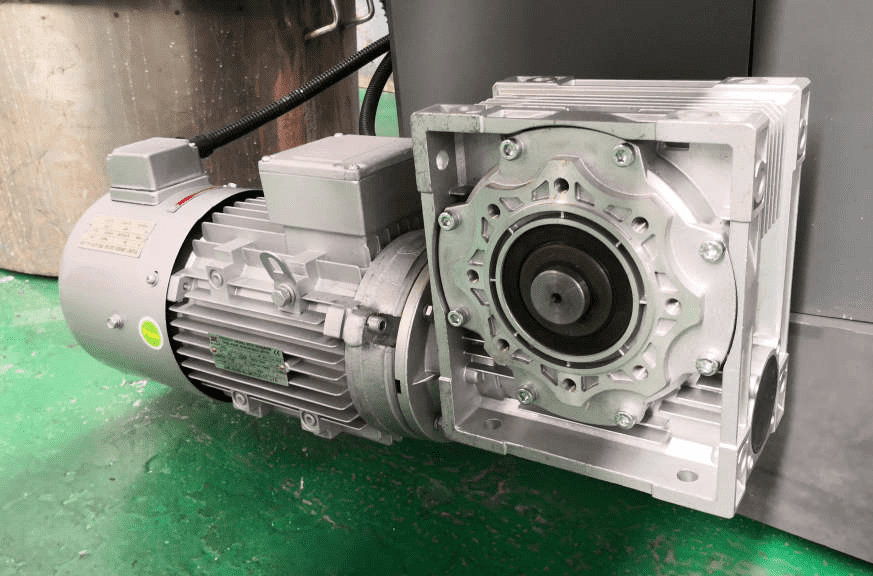

8. Более эргономичная конструкция системы привода

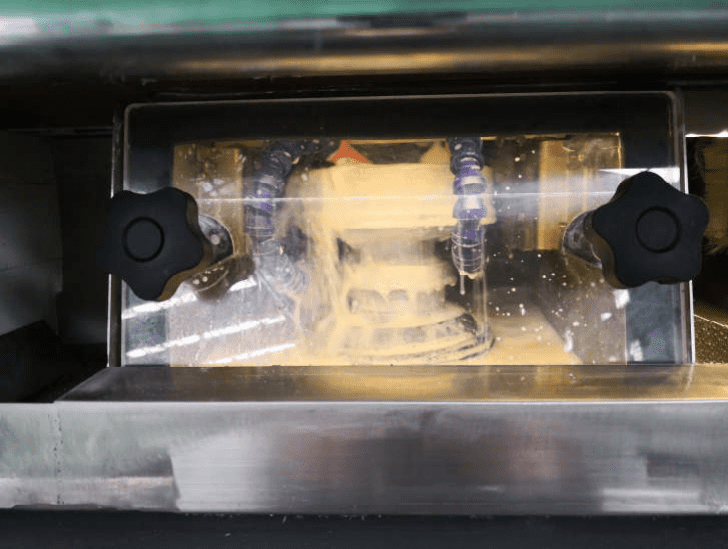

9. Светодиодная подсветка шлифовальных кругов

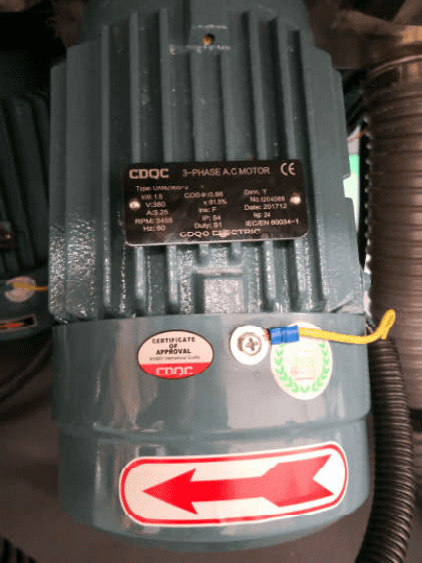

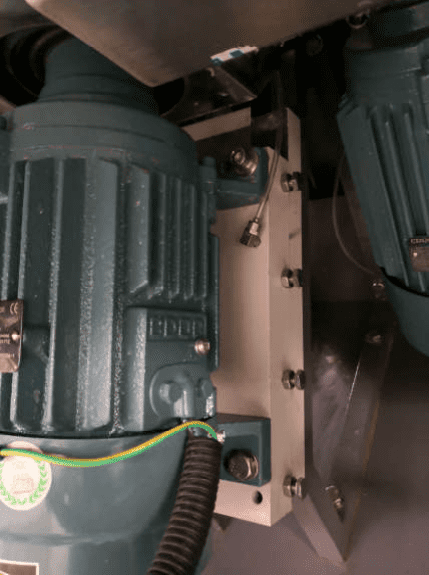

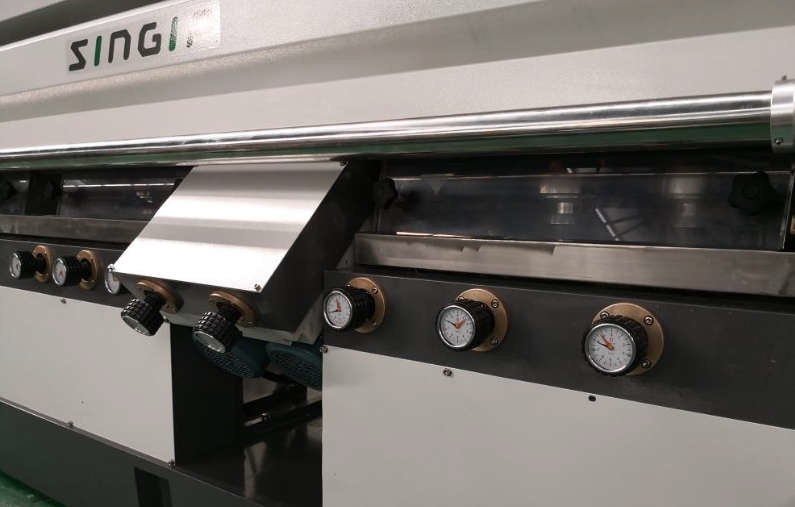

10. Простая система регулировки двигателей

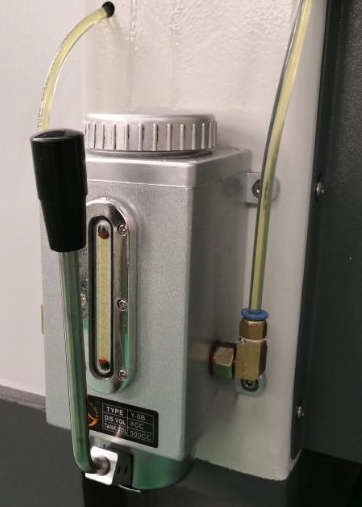

11. Система смазки для каждого двигателя, винты из нержавеющей стали

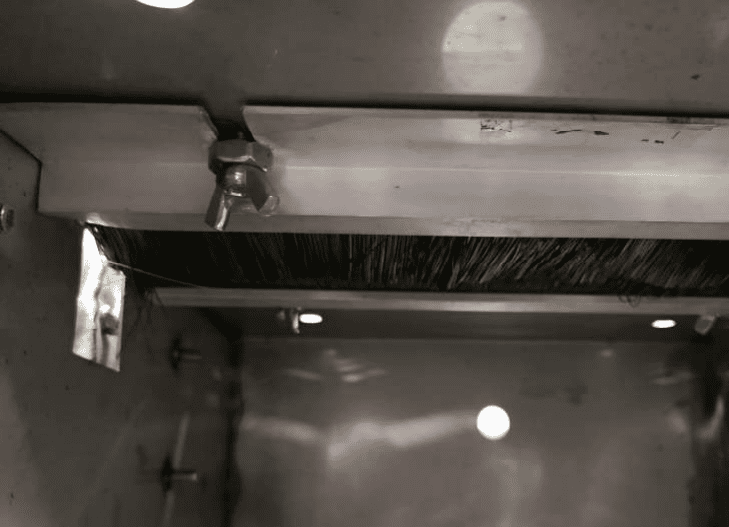

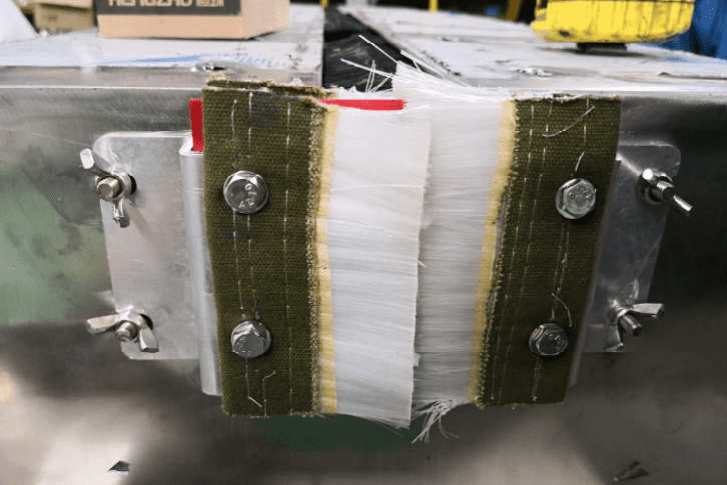

12. Новая система легкозаменяемых щеток

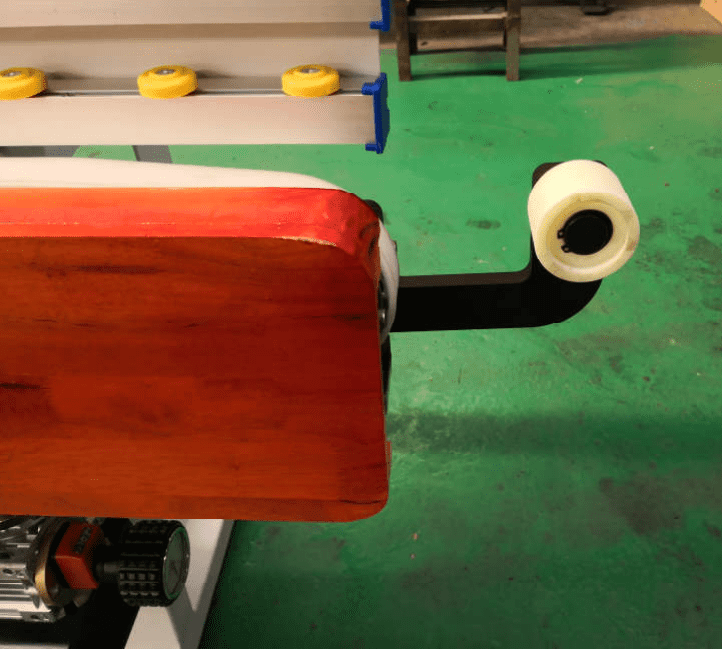

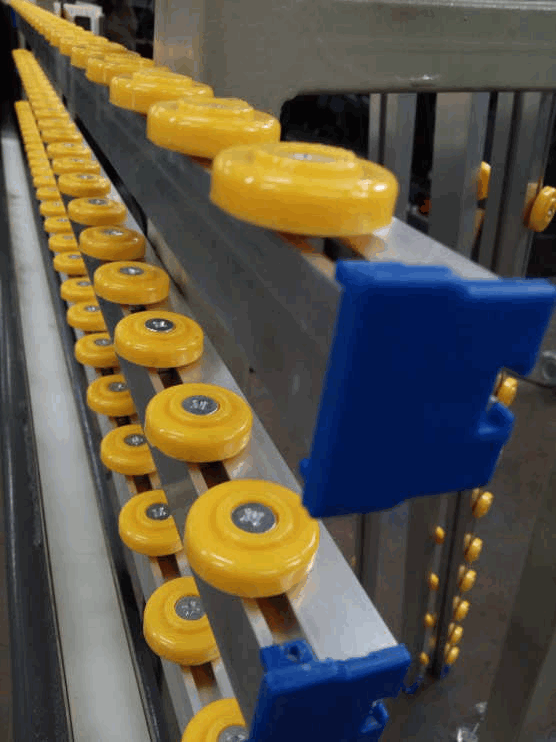

13. Опорные колеса для стекла

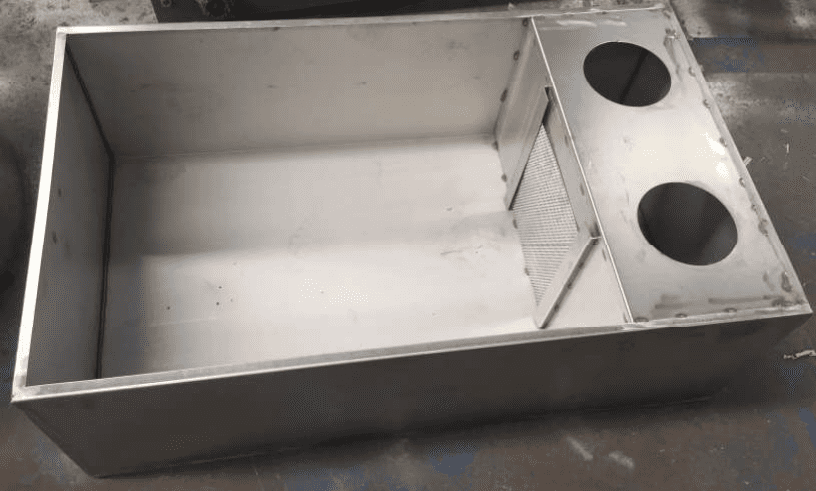

14. Емкости для воды из нержавеющей стали
