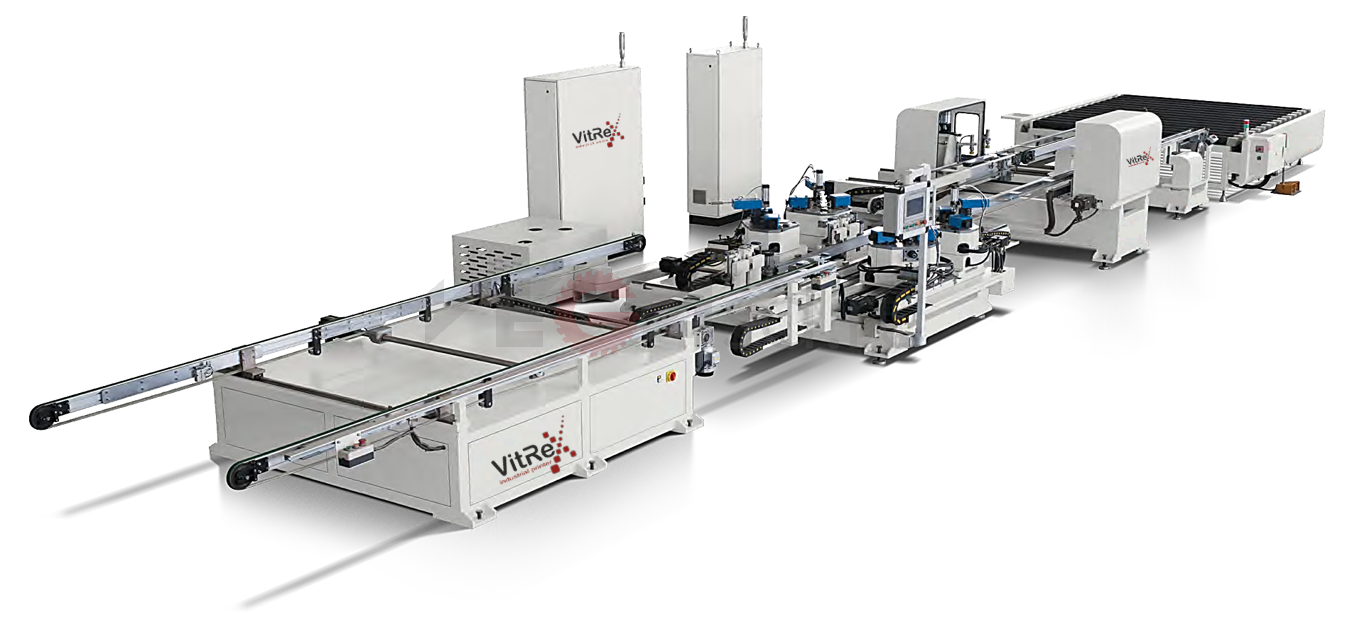

Линия совмещения углов SKZJX-1000x1800 с ЧПУ

SKZJX-1000x1800 — автоматизированная линия с ЧПУ для выполнения операций совмещения и предварительной затяжки углов при сборке конструкций. Оборудование относится к категории станков для производства конструкций из алюминия и рассчитано на обработку изделий размером от 460 × 760 до 1000 × 1800 мм.

Система поддерживает полностью автоматическую предварительную затяжку. Управление осуществляется по крутящему моменту привода, благодаря чему усилие воздействия на угловую монтажную головку регулируется в соответствии с технологической операцией. Это позволяет контролировать процесс формирования углового соединения и получать стабильный результат при серийной обработке.

Назначение

Линия SKZJX-1000x1800 предназначена для механизации операции совмещения углов при сборке конструкций. Оборудование выполняет предварительную затяжку угловой монтажной головки с регулируемым усилием и используется на участке сборки после подготовки элементов конструкции.

Применение автоматизированной линии позволяет перенести операцию совмещения и затяжки углов с ручного рабочего места на специализированное оборудование с контролируемыми параметрами процесса.

Модель рассчитана на работу с конструкциями в установленном диапазоне размеров и может использоваться на предприятиях, выпускающих алюминиевые оконные, дверные и другие профильные конструкции, если их размеры и технология сборки соответствуют возможностям оборудования.

Принцип работы

После подготовки элементов конструкции изделие размещается в рабочей зоне линии. Система выполняет позиционирование для проведения операции совмещения углов, после чего осуществляется автоматическая предварительная затяжка.

Ключевой особенностью SKZJX-1000x1800 является управление крутящим моментом привода. Система позволяет регулировать силу предварительной затяжки угловой монтажной головки в зависимости от условий технологического процесса.

Рабочий цикл включает основные этапы:

• размещение собираемой конструкции в рабочей зоне;
• позиционирование изделия;
• совмещение элементов углового соединения;
• автоматическую предварительную затяжку;
• контроль усилия по крутящему моменту привода;
• завершение операции и подготовку изделия к следующему технологическому этапу.

Автоматизация операции позволяет обеспечить более контролируемый процесс угловой сборки и снизить зависимость результата от ручного приложения усилия оператором.

Технические характеристики

Рабочий диапазон

Линия рассчитана на обработку конструкций размером:

• минимально — 460 × 760 мм;
• максимально — 1000 × 1800 мм.

Такой рабочий диапазон позволяет использовать SKZJX-1000x1800 для сборки конструкций различных типоразмеров в пределах установленных производителем параметров.

Перед включением оборудования в производственный процесс необходимо сопоставить минимальные и максимальные размеры выпускаемых изделий с рабочим диапазоном линии.

Управление и автоматизация

SKZJX-1000x1800 оснащена системой ЧПУ и рассчитана на автоматизированное выполнение основной технологической операции.

Главная особенность системы управления — контроль предварительной затяжки по крутящему моменту привода. В отличие от операции с неконтролируемым ручным усилием, оборудование позволяет выполнять затяжку с регулируемой силой воздействия на угловую монтажную головку.

Автоматическая предварительная затяжка сокращает количество ручных действий в рабочем цикле и обеспечивает повторяемые условия выполнения операции при последовательной обработке однотипных изделий.

Система предварительной затяжки

Оборудование поддерживает полностью автоматическую предварительную затяжку угловой монтажной головки.

Регулирование усилия осуществляется посредством управления крутящим моментом привода. Такой принцип позволяет подбирать воздействие на соединение в соответствии с технологическими требованиями к собираемой конструкции.

Для серийного производства это особенно важно, поскольку одинаковые операции могут выполняться при заданных параметрах без необходимости вручную воспроизводить требуемое усилие для каждого изделия.

Гидравлическая система

В конструкции используется масляный насос с электродвигателем мощностью 4,0 кВт. Гидравлическая система обеспечивает работу механизмов, участвующих в технологическом процессе совмещения и затяжки углов.

Применение гидравлического привода позволяет создавать необходимое рабочее воздействие при выполнении операции с профильными конструкциями.

Конкретные значения рабочего гидравлического давления и объема гидравлической системы в опубликованных технических данных не указаны.

Пневматическая система

Для работы оборудования требуется подключение к системе сжатого воздуха с рабочим давлением 0,5–0,8 МПа.

Пневматическая система используется в рабочих механизмах линии в соответствии с конструкцией оборудования. При организации производственного участка необходимо обеспечить стабильное давление воздуха в указанном рабочем диапазоне.

Расход сжатого воздуха в исходной технической информации не указан.

Электропитание

Линия рассчитана на промышленную трехфазную электрическую сеть:

380 В / 50 Гц.

Мощность двигателя масляного насоса составляет 4,0 кВт. Полная установленная электрическая мощность всей линии отдельно не указана, поэтому значение 4,0 кВт не следует принимать за суммарную потребляемую мощность оборудования.

Конструкция оборудования

SKZJX-1000x1800 представляет собой крупногабаритную производственную линию размером 4700 × 3400 × 1650 мм и массой около 2500 кг.

Конструкция объединяет рабочую зону для размещения собираемого изделия, механизмы совмещения углов, систему предварительной затяжки, привод и систему управления.

Значительные габариты оборудования позволяют разместить в рабочей зоне конструкции размером до 1000 × 1800 мм.

При планировке производственного участка следует учитывать не только фактические габариты самой линии, но и пространство, необходимое для перемещения и загрузки изделий.

Выполняемые операции

Основные подтвержденные функции SKZJX-1000x1800:

• совмещение углов собираемой конструкции;
• автоматическая предварительная затяжка;
• управление усилием затяжки посредством контроля крутящего момента привода;
• обработка конструкций в диапазоне от 460 × 760 до 1000 × 1800 мм.

Оборудование ориентировано именно на участок угловой сборки. Дополнительные операции, не указанные в технической информации производителя, в функционал линии не включаются.

Преимущества SKZJX-1000x1800

• ЧПУ-управление — автоматизация основной операции совмещения и предварительной затяжки углов.
• Автоматическая предварительная затяжка — сокращает количество ручных операций при сборке.
• Управление по крутящему моменту — позволяет регулировать силу воздействия на угловую монтажную головку.
• Контролируемый процесс сборки — одинаковые технологические операции выполняются в заданных условиях.
• Широкий диапазон размеров — обработка изделий от 460 × 760 до 1000 × 1800 мм.
• Гидравлическая система с двигателем масляного насоса мощностью 4,0 кВт.
• Промышленное исполнение — масса оборудования около 2500 кг и конструкция, рассчитанная на производственное применение.
• Снижение влияния человеческого фактора при формировании усилия предварительной затяжки.

Область применения

SKZJX-1000x1800 предназначена для предприятий, выполняющих сборку конструкций из алюминиевого профиля и использующих технологию углового соединения, соответствующую принципу работы данной линии.

Оборудование может быть востребовано на производственных участках:

• алюминиевых оконных конструкций;
• алюминиевых дверных конструкций;
• других профильных изделий, размеры и технология угловой сборки которых соответствуют возможностям SKZJX-1000x1800.

Возможность работы с конкретной профильной системой должна определяться с учетом геометрии профиля и технологии углового соединения.
