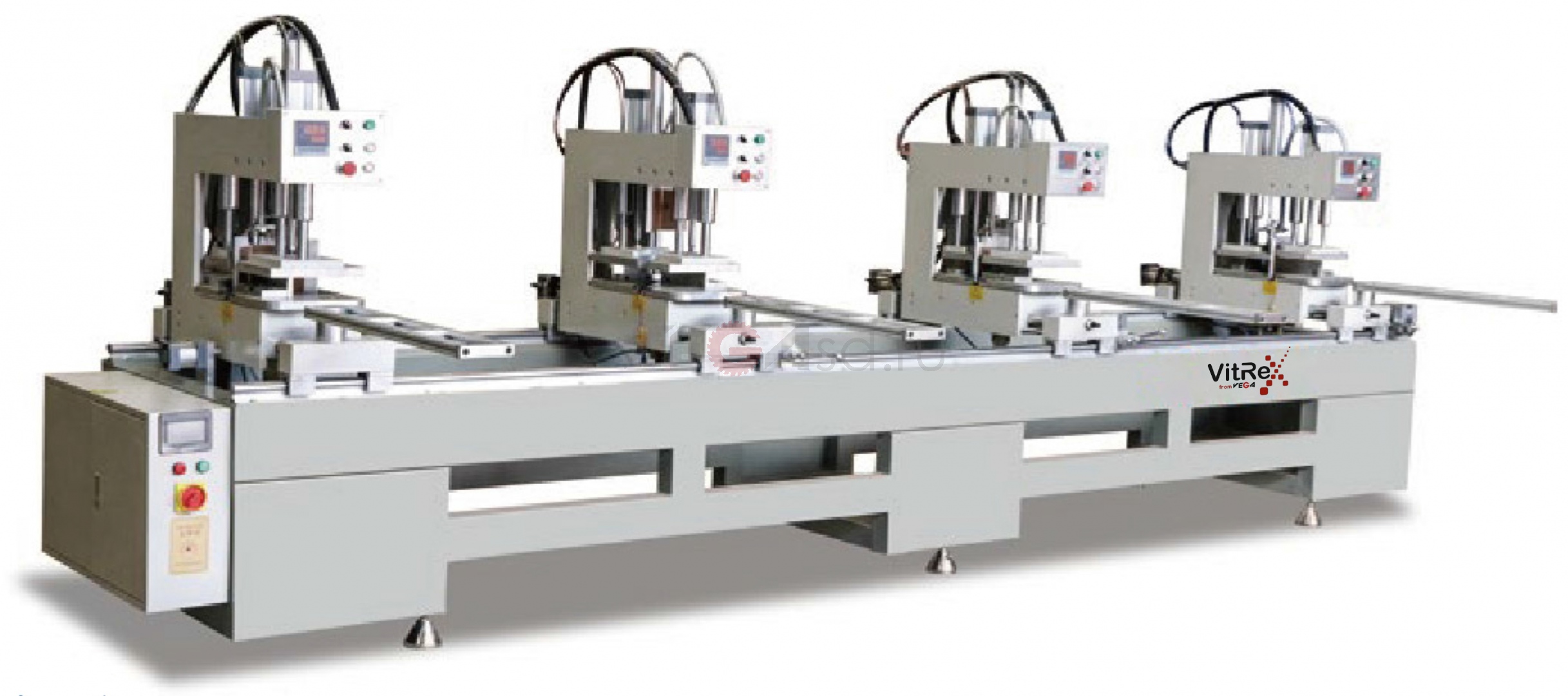

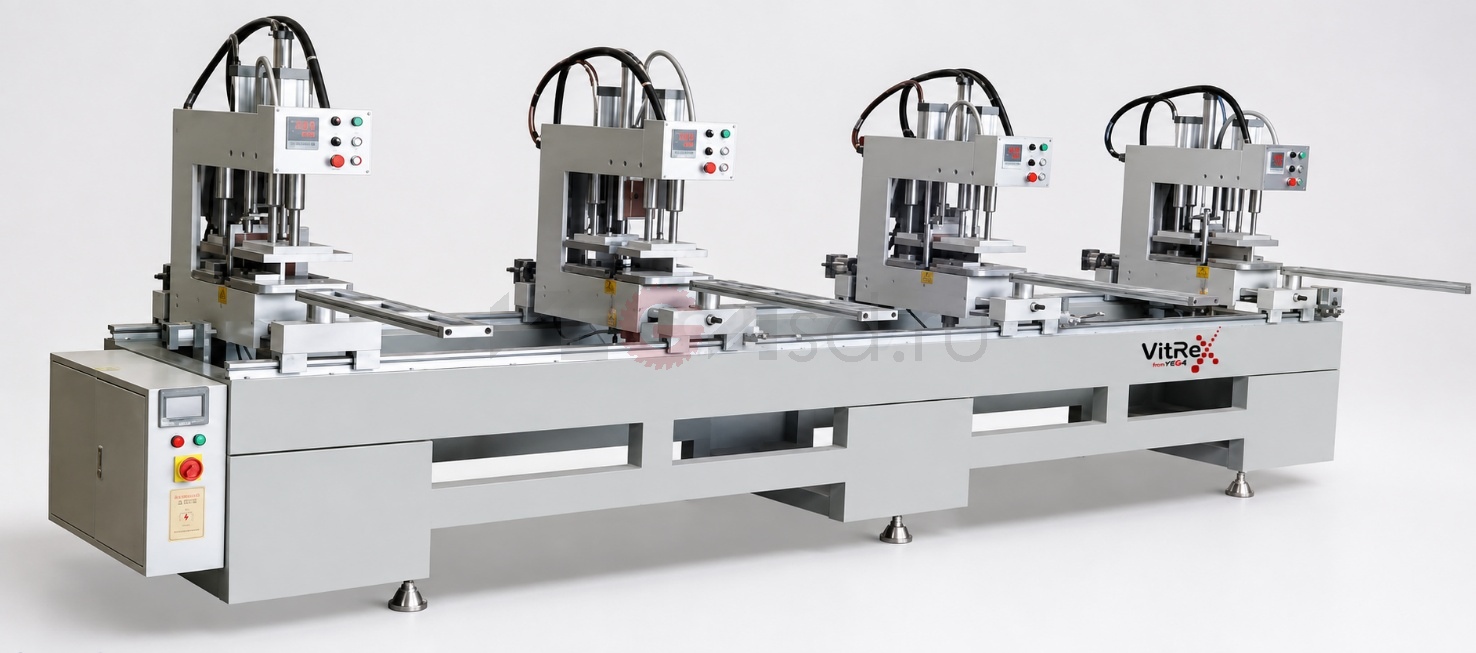

Прецизионный 4-позиционный сварочный аппарат SHZ4-120-4500MК

SHZ4-120-4500MК — 4-позиционный сварочный аппарат для сварки ПВХ-профилей при производстве оконных и дверных конструкций. Оборудование оснащено системой управления на базе ПЛК и сенсорного экрана, прецизионными направляющими и регулируемыми сварочными головками. Предусмотрена возможность сварки под различными углами, в том числе при изготовлении нестандартных оконных и дверных конструкций.

Назначение и принцип работы

ПВХ-профили устанавливаются в рабочую зону и фиксируются прижимными зажимами. Нижний механизм позиционирования перемещается по прецизионным направляющим, обеспечивая точное положение заготовок перед сваркой.

После позиционирования выполняется заданный цикл нагрева, соединения и сварки профилей. Конструкция сварочной головки позволяет выполнять соединения под различными углами, включая нестандартные конструкции и изделия с дуговыми элементами.

Технические характеристики

Конструкция и управление

Прижимной зажим выполнен с использованием прецизионной квадратной направляющей. Нижний подъемный механизм позиционирования также перемещается по прецизионным направляющим.

Рама крепления материала имеет быстросменную механическую конструкцию. Прижимной зажим изготовлен из легированной алюминиевой пластины, обработанной на станке с ЧПУ.

Работой оборудования управляет ПЛК с сенсорным экраном, через который оператор контролирует основные параметры сварочного цикла.

Сварочные головки и рабочий инструмент

В конструкции используется механизм фиксации сварочной головки, позволяющий выполнять сварку под различными углами. Это расширяет возможности оборудования при производстве нестандартных окон и дверей.

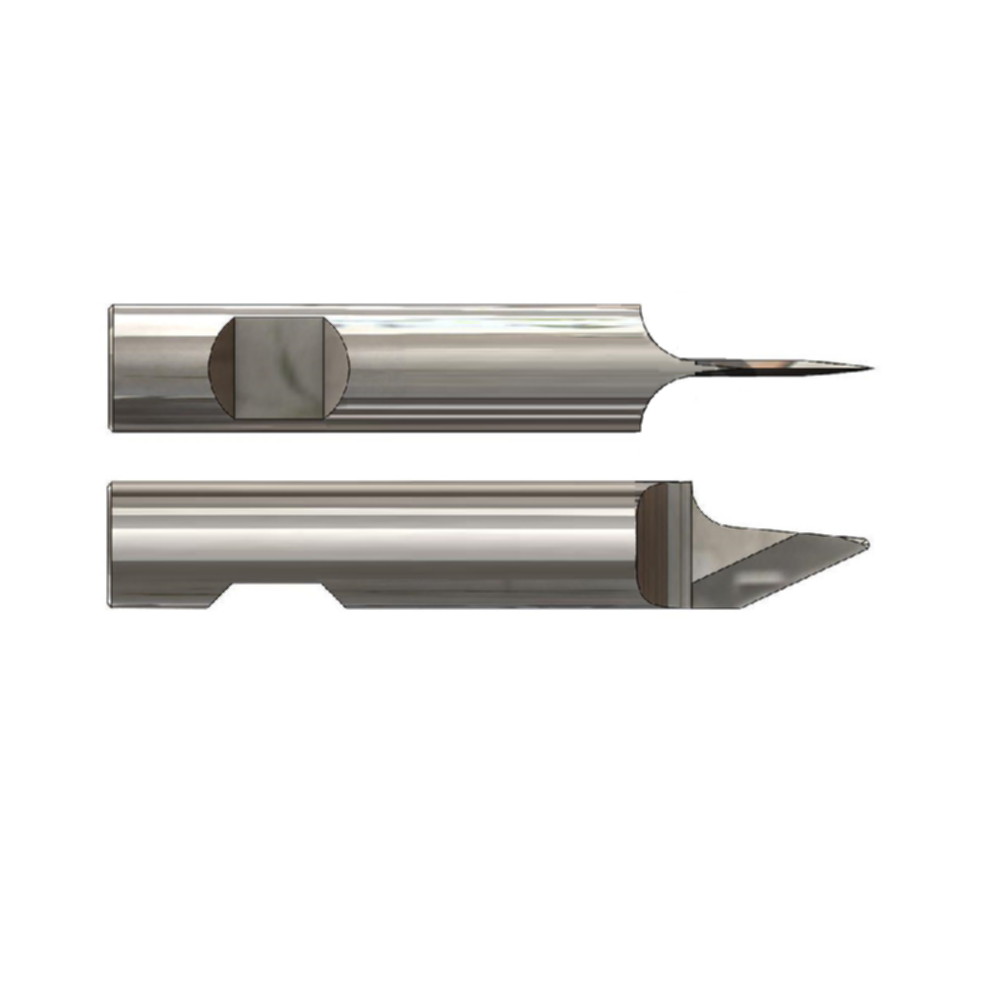

Режущий инструмент изготовлен из сплава и имеет стандартизированные размеры и расположение, что упрощает его замену. Предусмотрена возможность изготовления специальных пластин под требования конкретной производственной задачи.

Преимущества SHZ4-120-4500MК

• Четыре сварочные позиции для производства ПВХ-конструкций.
• Управление на базе ПЛК и сенсорного экрана.
• Прецизионные направляющие прижимного и позиционирующего механизмов.
• Диапазон сварочных профилей 450–4500 мм.
• Обработка профиля высотой 20–120 мм и шириной до 120 мм.
• Возможность сварки под различными углами.
• Быстросменная конструкция рамы крепления материала.
• Стандартизированный режущий инструмент, упрощающий замену.
