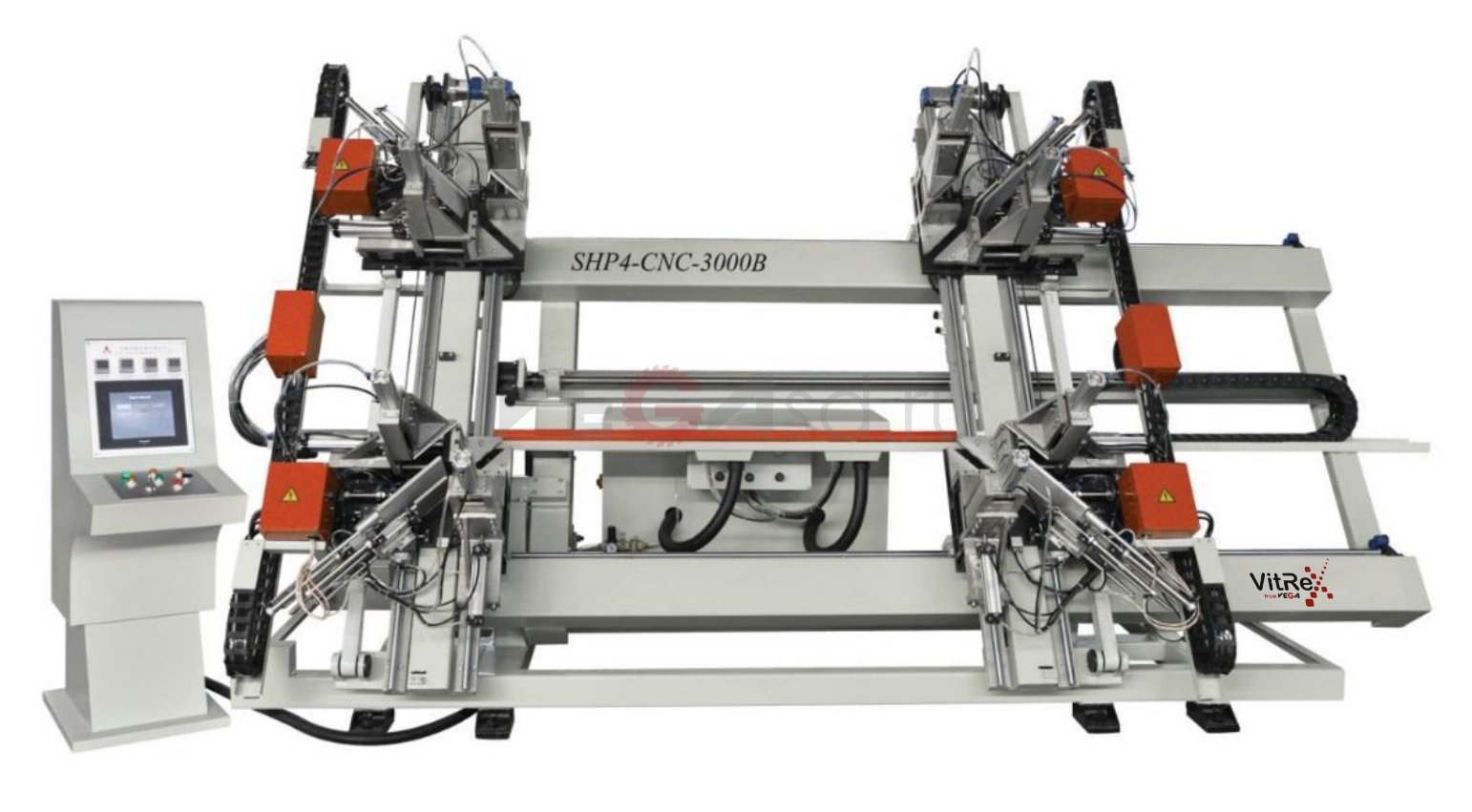

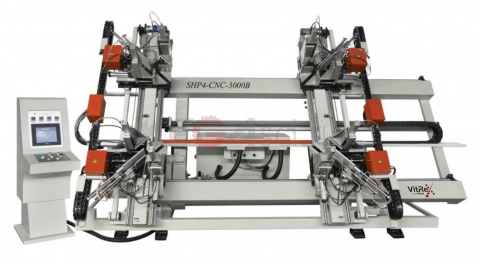

SHP4-CNC-3000B Вертикальный четырехточечный сварочный аппарат с ЧПУ

SHP4-CNC-3000B Вертикальный четырехточечный сварочный аппарат с ЧПУ — сварочное оборудование для ПВХ-профилей, применяемое на участке сборки рам и створок после раскроя и подготовки профиля. Станок организует последовательный цикл зажима, нагрева и соединения ПВХ-профилей под давлением, переводя качество сварки из ручной операции в управляемый технологический процесс.

Назначение и принцип работы

Отрезанные ПВХ-профили устанавливаются в сварочные головы и фиксируются; торцы разогреваются нагревательными элементами, затем четыре угла одновременно сводятся под контролем ЧПУ и выдерживаются до формирования сварного соединения.

Применение в производственном процессе

Сварочное оборудование применяется после подготовки ПВХ-профилей и формирует угловые соединения рамы или створки перед последующей зачисткой шва и сборочными операциями. Количество головок и компоновка определяют, сколько углов может обрабатываться за цикл. При оценке решения важно учитывать размеры изделий, профильную систему, требования к видимой части шва и организацию следующей операции. В технической оценке модели существенны подтвержденные значения «Рабочее давление воздуха» (0,6–0,8 МПа) и «Диапазон сварки рам» (400 × 400 – 1800 × 3000 мм); их следует проверять относительно типовых деталей предприятия.

Практическая оценка работы и преимущества

• Формирует сварной цикл с контролируемой последовательностью зажима, нагрева, сведения и выдержки профилей.
• Многоголовочная компоновка, если предусмотрена моделью, уменьшает количество отдельных сварочных установов на одну раму.
• Стабильная оснастка и заданный цикл упрощают повторяемую сборку серийных рам и створок.

Технические характеристики

Что учитывать при подборе и интеграции

При подборе критичны максимальный размер рамы/створки, сечение профиля, количество сварочных голов, тип видимой поверхности, требования к шву, питание и расход сжатого воздуха. Для цветного профиля необходимо отдельно согласовать технологию ограничения или удаления сварочного наплыва.

Поставка, ввод в эксплуатацию и сервис

VEGA (ООО «Витрекс») выполняет подбор оборудования под профильную систему и номенклатуру изделий, согласование технической комплектации и поставку. Монтаж, пусконаладочные работы, обучение персонала, гарантийное и послегарантийное обслуживание выполняются в объеме, согласованном договором и спецификацией.
