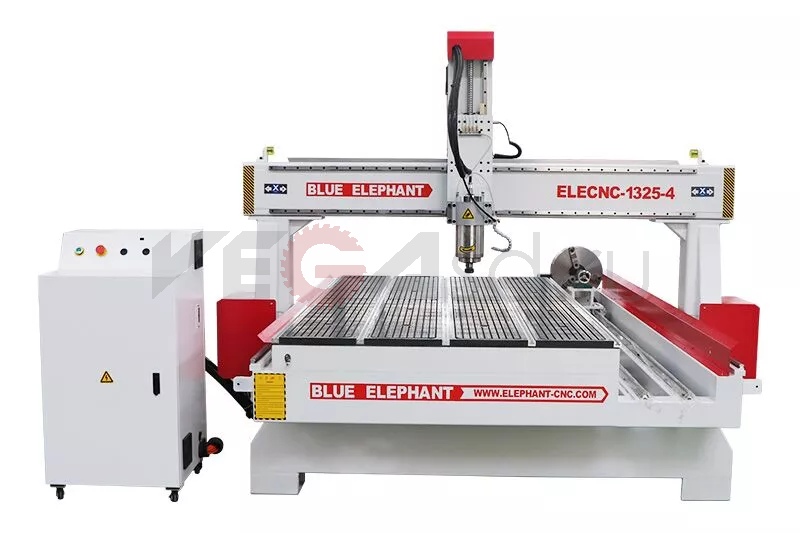

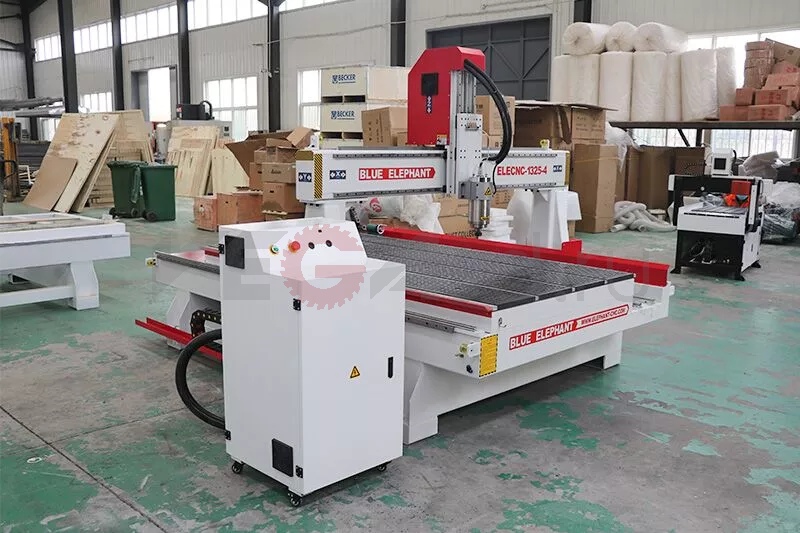

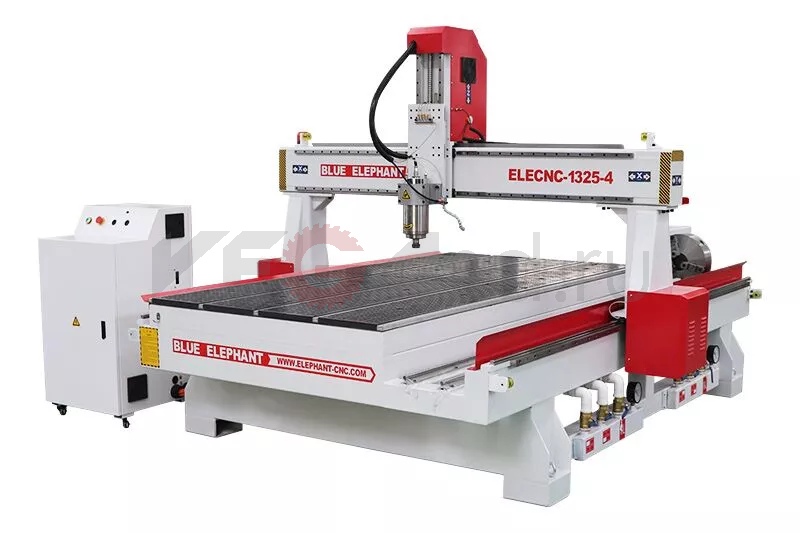

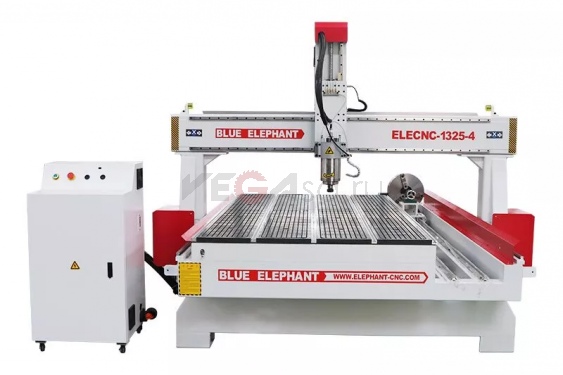

Фрезерный станок с ЧПУ ELECNC1325-4 с поворотной осью

Назначение и принцип работы

Фрезерный станок с ЧПУ ELECNC1325-4 предназначен для обработки как плоских, так и цилиндрических заготовок. Он оснащён 4-осевой системой управления Mach3, которая подключается к компьютеру, что делает его простым в эксплуатации. Станок идеально подходит для обработки ножек стола, оружия, украшений для дома и других цилиндрических деталей.

Особенности и преимущества

Станок ELECNC1325-4 обладает рядом преимуществ, включая низкую стоимость, простоту эксплуатации и удобное обслуживание. Он оснащён шпинделем водяного охлаждения Changsheng, который обеспечивает улучшенный охлаждающий эффект и подходит для долгосрочной обработки. Большая квадратная станина станка повышает стабильность работы, а 4-осевой поворотный стол расширяет область обработки.

Когда требуется замена

Замена станка или его компонентов может потребоваться при износе шпинделя, направляющих или других критических узлов. Признаками износа могут быть снижение точности обработки, повышенный шум или вибрация.

Технические характеристики

• Модель: ELECNC1325-4
• Перемещение по осям X, Y: 1300х2500 мм (варианты: 1500*3000 мм, 2100*3000 мм, 2100*4000 мм и др.)
• Перемещение по оси Z: 300 мм (варианты: 200 мм, 400 мм, 500 мм, 600 мм и др.)
• Тип шпинделя: шпиндель водяного охлаждения 3 кВт
• Тип инвертора: 3,7 кВт
• Буровой банк: Тайвань или Италия 5+4 вертикально-сверлильные станки
• Магазин инструментов: устройство автоматической смены инструмента линейного типа (опция: карусельного типа)
• Держатель инструмента с цангой: цанга ISO30, ER32: φ4, φ6, 1/8, 1/2
• Система контроля: Mach3 для 4 осей
• Система вождения: шаговый двигатель и драйвер Leadshine
• Редуктор: Япония SHIMPO редуктор
• Структура машины: прочный корпус с закалкой
• Рабочий стол: алюминиевый Т-образный паз и вакуумный рабочий стол
• Позиционирующий цилиндр: 5 шт. (X2, Y3)
• Линейная направляющая: Тайваньская линейная направляющая с защитой от пыли
• Передача инфекции: Ось X, Y: Тайвань/Германия. Спиральная зубчатая рейка и шестерня. Ось Z: высокоточный шариковый винт TBI, Тайвань.
• Система смазки: ручная система смазки
• Калибровка инструмента: ручная калибровка датчика инструмента
• Кабели: кабели Igus, Германия, с сертификатом CE, cUL
• Совместимое программное обеспечение: Artcam, Alphcam, Type 3, Ucancam, Aspire и др.
• Язык команд: G-код и М-код
• Скорость движения: 45 м/мин
• Рабочая скорость: 0-20 м/мин
• Точность повторного позиционирования: ±0,03 мм
• Разрешение системы: ±0,0025 мм
• Рабочая точность: ±0,03 мм
• Рабочее давление воздуха: 0,6 МПа
• Рабочее напряжение: 220В 1Ф/3Ф 50Гц/60Гц 380В 3Ф 50Гц/60Гц

Почему выгодно купить в Vega

В Vega вы можете купить фрезерный станок с ЧПУ ELECNC1325-4 с гарантией качества. Мы предлагаем оригинальное оборудование, доставку по России и СНГ, а также профессиональный сервис и подбор комплектующих.

Совместимость и характеристики

Модель: ELECNC1325-4 Бренд: Blue Elephant Категория: Станки с ЧПУ Описание Благодаря преимуществам низкой стоимости, простоты в эксплуатации, удобного обслуживания и полного набора функций, этот фрезерный станок с ЧПУ с поворотной осью глубоко любим отечественными и зарубежными клиентами. Он может выполнять не только обработку плоских заготовок, но и обработку цилиндрических заготовок. Функции Оснащенный шпинделем водяного охлаждения Changsheng с улучшенным охлаждающим эффектом, он подходит для долгосрочной обработки. 4-осевая система управления Mach3, подключенная к компьютеру, проста в эксплуатации. Принятие большой квадратной станины машины, это может улучшить стабильность работы машины. 4-осевой поворотный стол расширяет область обработки и подходит для цилиндрических заготовок, таких как ножки стола, оружие и украшения для дома. Параметры Модель ELECNC1325-4 Перемещение по осям X, Y 1300х2500мм, вариант: 1500*3000мм; 2100*3000мм; 2100*4000мм и т.д. Перемещение по оси Z 300 мм, вариант: 200 мм, 400 мм, 500 мм, 600 мм и т. Д. Тип шпинделя шпиндель водяного охлаждения 3кВт Тип инвертора 3,7 кВт Буровой банк Тайвань или Италия 5+4 вертикально-сверлильные станки Магазин инструментов Устройство автоматической смены инструмента линейного типа Опция: Устройство автоматической смены инструмента карусельного типа Держатель инструмента с цангой Цанга ISO30, ER32: φ4, φ6, 1/8, 1/2 Система контроля Mach3 для 4 осей Система вождения Шаговый двигатель и драйвер Leadshine Редуктор Япония SHIMPO редуктор Структура машины Прочный корпус с закалкой Рабочий стол Алюминиевый Т-образный паз и вакуумный рабочий стол Позиционирующий цилиндр 5 шт. (X2, Y3) Линейная направляющая Тайваньская линейная направляющая с защитой от пыли Передача инфекции Ось X, Y: Тайвань/Германия. Спиральная зубчатая рейка и шестерня . Ось Z: высокоточный шариковый винт TBI, Тайвань. Система смазки Ручная система смазки Калибровка инструмента Ручная калибровка датчика инструмента Кабели Кабели Igus, Германия, с сертификатом CE, cUL Совместимое программное обеспечение Artcam, Alphcam, Type 3, Ucancam, Aspire и т. д. Язык команд G-код и М-код Скорость движения 45м/мин Рабочая скорость 0-20 м/мин Точность повторного позиционирования ±0,03 мм Разрешение системы ±0,0025 мм Рабочая точность ±0,03 мм Рабочее давление воздуха 0,6 МПа Рабочее напряжение 220В 1Ф/3Ф 50Гц/60Гц 380В 3Ф 50Гц/60Гц Дополнительные элементы Вакуумный насос Циркуляция воды Кольцо воздуходувки Роторно-лопастной, безмасляный: Tongyou, Тайвань Eurovac, Германия Becker Система сбора пыли 3кВт, 5.5кВт, 7.5кВт и т.д., включая пылезащитный колпак, трубу, полный комплект Новый тип Воздушный компрессор Поршневой воздушный компрессор, винтовой воздушный компрессор Устройство защиты Световой занавес Тип шпинделя Шпиндель ATC 9 кВт (HSK F63), 12 кВт (ISO30, HSK F63) и т. Д. Роторный древесный маршрутизатор 1325 ATC с ЧПУ Маршрутизатор 1325 ATC с ЧПУ с поворотным устройством
