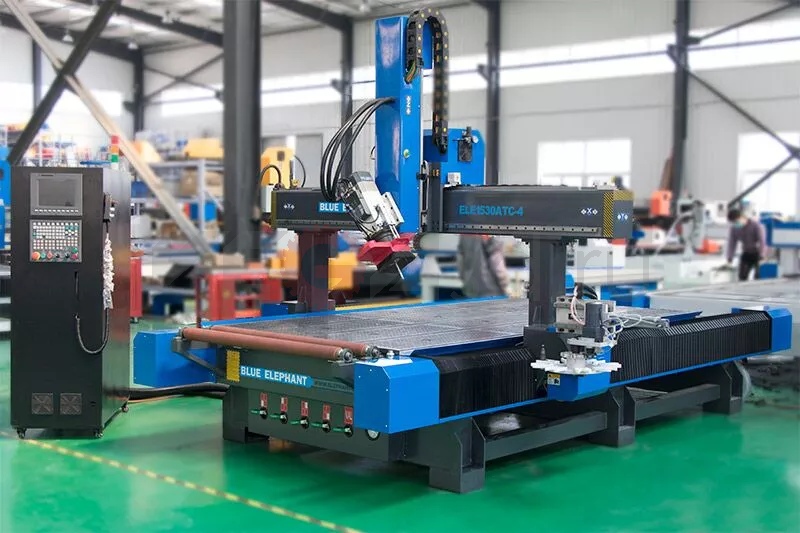

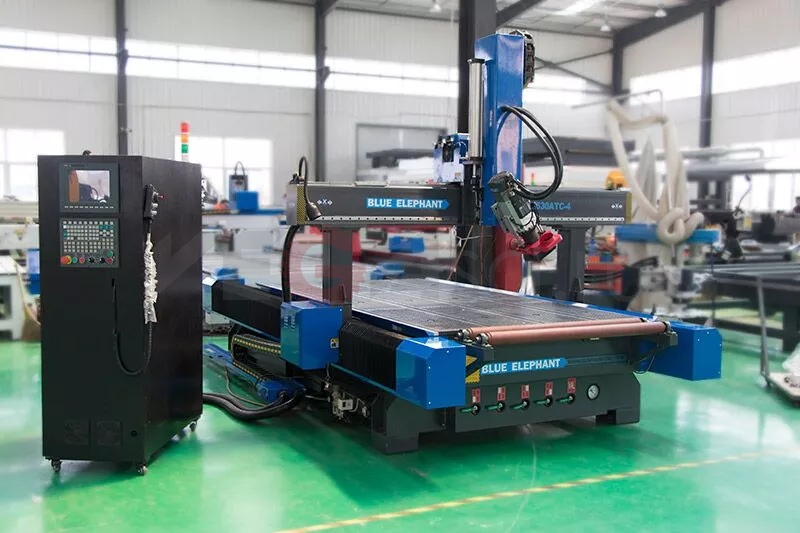

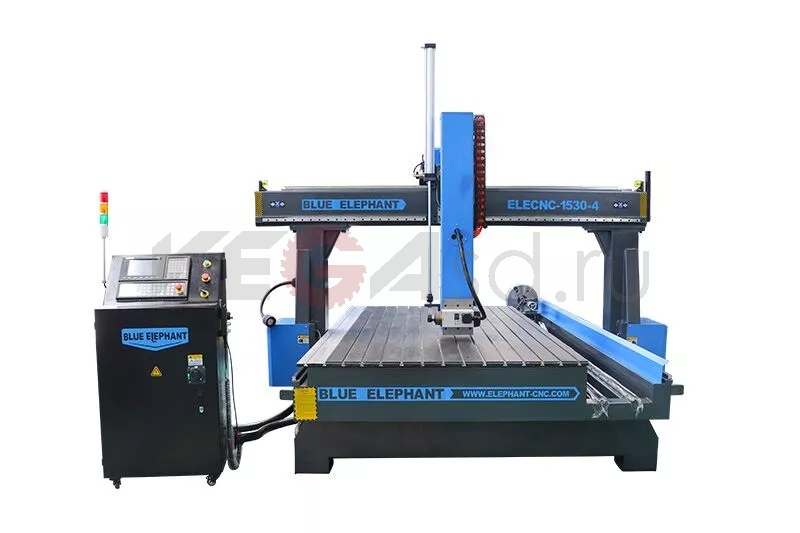

4-осевой фрезерный станок с ЧПУ ELECNC1530-4A

Назначение и принцип работы

4-осевой фрезерный станок с ЧПУ ELECNC1530-4A предназначен для обработки сложных трехмерных и цилиндрических заготовок, таких как ножки стола, лестничные поручни и другие детали. Шпиндель станка может вращаться на 180 градусов, что позволяет выполнять обработку с высокой точностью. Станок оснащен поворотным устройством диаметром 300 мм, что расширяет его возможности по обработке цилиндрических заготовок.

Особенности и преимущества

Станок ELECNC1530-4A отличается высокой прочностью и долговечностью благодаря использованию новой квадратной трубчатой кровати. Оснащение серводвигателями и драйверами Leadshine обеспечивает стабильность обработки и высокую точность. Все аксессуары станка импортируются от международных брендов, что гарантирует долгий срок службы деталей.

Когда требуется замена

Замена станка или его компонентов может потребоваться при износе деталей, снижении точности обработки или выходе из строя электронных компонентов. Регулярное техническое обслуживание поможет продлить срок службы станка.

Совместимость

Станок ELECNC1530-4A совместим с различными программными обеспечениями для ЧПУ, включая Artcam, Alphcam, Type 3, Ucancam, Aspire и другие. Для управления используются G-код и М-код.

Технические характеристики

• Модель: ELECNC1530-4A
• Перемещение по осям X, Y: 1500х3000 мм (варианты: 1300*2500 мм; 2000*3000 мм; 2000*4000 мм и т.д.)
• Перемещение по оси Z: 400 мм (варианты: 500 мм, 600 мм и т.д.)
• Тип шпинделя: Шпиндель воздушного охлаждения 4,5 кВт, ER25
• Тип инвертора: 5,5 кВт
• Поворотное устройство: диаметром 300 мм
• Магазин инструментов: без магазина инструментов (опция: автоматический сменщик инструментов линейного или карусельного типа)
• Держатель инструмента с цангой: цанга ER25: φ4, φ6, 1/8, 1/2
• Система контроля: Тайваньский контроллер Syntec (опция: Тайвань LNC)
• Система вождения: серводвигатель Leadshine мощностью 850 Вт и сервоприводы (опция: 850 Вт японский сервопривод Yaskawa)
• Редуктор: Япония SHIMPO редуктор
• Структура машины: прочный корпус с закалкой
• Рабочий стол: алюминиевый рабочий стол с Т-образным пазом
• Позиционирующий цилиндр: дополнительно: 7 шт. (X2, Y3)
• Линейная направляющая: Тайваньский линейный гид
• Передача инфекции: Ось X, Y: Тайвань/Германия. Спиральная зубчатая рейка и шестерня. Ось Z: высокоточный шариковый винт TBI, Тайвань.
• Система смазки: автоматическая система смазки объемом 1,5 л.
• Калибровка инструмента: ручная калибровка датчика инструмента
• Кабели: кабели Igus Германии с сертификатом CE, cUL
• Совместимое программное обеспечение: Artcam, Alphcam, Type 3, Ucancam, Aspire и т. д.
• Язык команд: G-код и М-код
• Скорость движения: 40 м/мин
• Рабочая скорость: 0-25 м/мин
• Точность повторного позиционирования: ±0,03 мм
• Разрешение системы: ±0,0025 мм
• Рабочая точность: ±0,07 мм
• Рабочее давление воздуха: 0,8 МПа
• Рабочее напряжение: 220В 1Ф/3Ф 50Гц/60Гц 380В 3Ф 50Гц/60Гц

Почему выгодно купить в Vega

В Vega вы можете купить 4-осевой фрезерный станок с ЧПУ ELECNC1530-4A с гарантией оригинального качества. Мы предлагаем доставку по всей России и СНГ, профессиональный подбор оборудования и сервисное обслуживание. Наши специалисты всегда готовы помочь с выбором и ответить на все ваши вопросы.

Совместимость и характеристики

Модель: ELECNC1530-4A Бренд: Blue Elephant Категория: Станки с ЧПУ Описание Этот гравировальный станок с ЧПУ с поворотной осью также относится к 4-осевому фрезерному станку с ЧПУ, поскольку его шпиндель может вращаться на 180 градусов. Таким образом, он может обрабатывать некоторые сложные трехмерные заготовки и цилиндрические заготовки, такие как ножки стола, лестничные поручни и т. д. Функции Оснащенный поворотным устройством, он также может обрабатывать различные цилиндрические заготовки. Использование нового типа квадратной трубчатой ​​кровати делает ее более прочной и долговечной. Оснащен серводвигателем и драйверами Leadshine, что делает обработку более стабильной и обеспечивает более высокую точность обработки. Все аксессуары импортируются от международных брендов, что обеспечивает долгий срок службы деталей. Параметры Модель ЭЛЕКНК1530-4А Перемещение по осям X, Y 1500х3000мм, вариант: 1300*2500мм; 2000*3000мм; 2000*4000мм и т.д. Перемещение по оси Z 400мм, вариант: 500мм, 600мм и т.д. Тип шпинделя Шпиндель воздушного охлаждения 4,5 кВт, ER25 Тип инвертора 5,5 кВт Поворотное устройство Поворотное устройство диаметром 300 мм Магазин инструментов Без магазина инструментов Опция: автоматический сменщик инструментов линейного или карусельного типа Держатель инструмента с цангой Цанга ER25: φ4, φ6, 1/8, 1/2 Система контроля Тайваньский контроллер Syntec, опция: Тайвань LNC Система вождения Серводвигатель Leadshine мощностью 850 Вт и сервоприводы. вариант: 850 Вт японский сервопривод Yaskawa Редуктор Япония SHIMPO редуктор Структура машины Прочный корпус с закалкой Рабочий стол Алюминиевый рабочий стол с Т-образным пазом Позиционирующий цилиндр Дополнительно: 7 шт. (X2, Y3) Линейная направляющая Тайваньский линейный гид Передача инфекции Ось X, Y: Тайвань/Германия. Спиральная зубчатая рейка и шестерня . Ось Z: высокоточный шариковый винт TBI, Тайвань. Система смазки Автоматическая система смазки объемом 1,5 л. Калибровка инструмента Ручная калибровка датчика инструмента Кабели Кабели Igus Германии с сертификатом CE, cUL Совместимое программное обеспечение Artcam, Alphcam, Type 3, Ucancam, Aspire и т. д. Язык команд G-код и М-код Скорость движения 40м/мин Рабочая скорость 0-25 м/мин Точность повторного позиционирования ±0,03 мм Разрешение системы ±0,0025 мм Рабочая точность ±0,07 мм Рабочее давление воздуха 0,8 МПа Рабочее напряжение 220В 1Ф/3Ф 50Гц/60Гц 380В 3Ф 50Гц/60Гц Дополнительные элементы Вакуумный насос Циркуляция воды Кольцо воздуходувки Роторно-лопастной, безмасляный: Tongyou, Тайвань Eurovac, Германия Becker Система сбора пыли 3кВт, 5.5кВт, 7.5кВт и т.д., включая пылезащитный колпак, трубу, полный комплект Новый тип Воздушный компрессор Поршневой воздушный компрессор, винтовой воздушный компрессор Устройство защиты Световой занавес Тип шпинделя Шпиндель ATC 9 кВт (HSK F63), 12 кВт (ISO30, HSK F63) и т. Д. 1530 4-осевой маршрутизатор с ЧПУ Маршрутизатор 1325 4 Axis CNC
