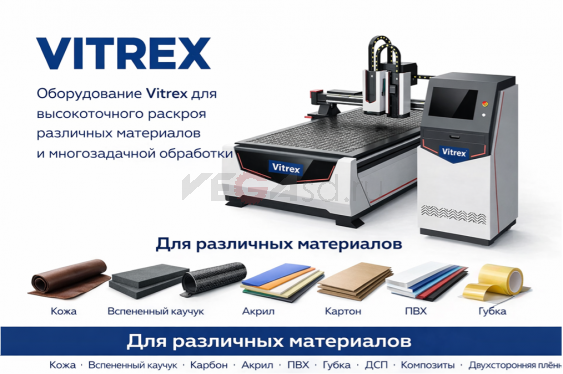

Планшетный режущий комплекс Vitrex 2040 CCD

Параметр

Значение

Рабочая зона (X x Y)

2100 x 4000 мм

Ход по оси Z

до 200 мм

Тип рабочего стола

вакуумный, зональный

Передача по осям X/Y

косозубая рейка и шестерня

Передача по оси Z

ШВП (шарико-винтовая передача)

Скорость рабочего хода

до 25 м/мин (в зависимости от материала и инструмента)

Скорость холостого хода

до 40 м/мин

Опциональный фрезерный узел

шпиндель 4.5 кВт, 0-24 000 об/мин (по ТЗ)

Электропитание

380 В, 50 Гц (трехфазное)

Электрошпиндель (ручная смена инструмента) — 1 шт..

Стандарт

Промышленный шпиндель для фрезерования/подрезки и выполнения технологических операций по материалу (по ТЗ). Ручная смена инструмента снижает стоимость владения и упрощает обслуживание.

Что дает клиенту:

• Стабильное качество обработки и повторяемость на сериях.
• Гибкость по задачам: от подрезки и выборки до обработки композитов (по режимам и оснастке).
• Оптимальная стоимость решения без переплаты за автоматический магазин (если он не нужен).

Примечание: При необходимости возможно исполнение с ATC (автоматическая смена инструмента) — опция проекта.

Частотный преобразователь (VFD) для регулирования оборотов шпинделя — 1 шт..

Стандарт

Частотник обеспечивает плавное управление оборотами шпинделя под материал и инструмент. Это ключ к чистой кромке и ресурсу фрез.

Что дает клиенту:

• Подбор оптимального режима под материал — меньше подплавления/подрыва кромки.
• Снижение износа инструмента и нагрузки на механику.
• Стабильная работа при изменении толщины/плотности материала.

Шкаф управления с электрокомпонентами — 1 комплект.

Стандарт

Промышленный электрошкаф с силовой частью, защитой и логикой управления. Обеспечивает безопасность, стабильность и удобство сервисного доступа.

Что дает клиенту:

• Надежность и предсказуемость работы станка в промышленном режиме.
• Удобный сервис: стандартизированные компоненты, понятная диагностика.
• Защита от перегрузок и ошибок эксплуатации.

Система контроля (XingDuoWei) — 1 комплект.

Стандарт

Контроллер и система управления движением. Отвечает за траекторию, точность позиционирования, работу инструмента и синхронизацию с CCD-камерой.

Что дает клиенту:

• Точная геометрия изделий и повторяемость результата.
• Стабильная работа на скорости без “дрожания” траектории.
• Удобное управление технологическими режимами.

Примечание: Конкретная версия контроллера и состав интерфейсов фиксируются в спецификации проекта.

Вакуумный рабочий стол (6 зон) + T-слоты + манометр — 1 шт..

Стандарт

Зональный вакуумный стол удерживает лист по всей площади. T‑слоты позволяют при необходимости механически фиксировать заготовки (тяжелые/нестандартные).

Что дает клиенту:

• Точная резка без смещения материала — чистая кромка и стабильный контур.
• Быстрая переналадка: зоны включаются отдельно — меньше потерь вакуума.
• Универсальность по материалам: от самоклейки до плитных материалов.

Примечание: Тип вакуумного источника выбирается по материалам: вихревой/пластинчато-роторный — см. опции.

Винтовые — 4 шт..

Стандарт

Узлы перемещения, обеспечивающие жесткость, плавность и точность движения портала/кареток по осям. Используются для стабильной работы на скорости.

Что дает клиенту:

• Ровный рез без “волны” на сложных контурах.
• Стабильность траектории при высокой динамике.
• Ресурс и минимальные люфты в эксплуатации.

Линейные направляющие высокой точности (Тайвань) по X/Y/Z — комплект.

Стандарт

Направляющие обеспечивают точное и плавное движение по всем осям. Это базовый элемент точности и ресурса.

Что дает клиенту:

• Повторяемость размеров и качество кромки на серийной продукции.
• Снижение вибраций — выше скорость без потери качества.
• Длительный ресурс при промышленной нагрузке.

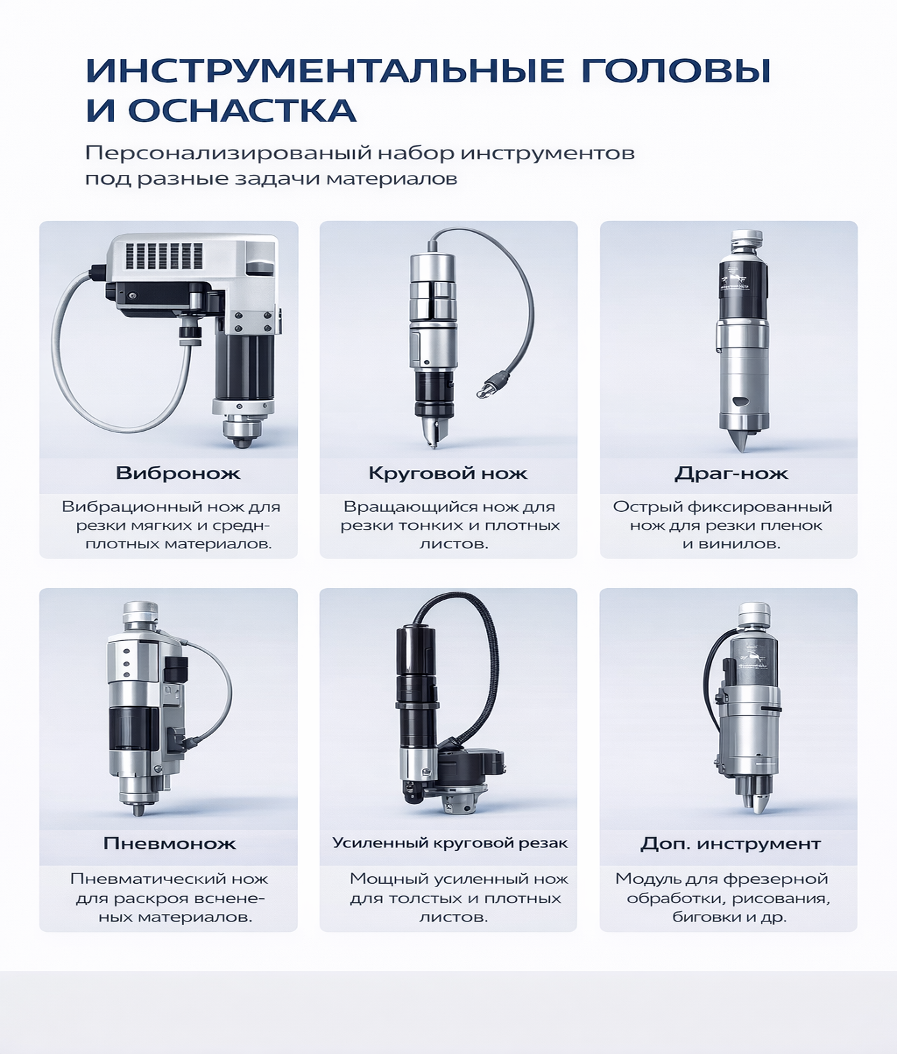

Осциллирующий (вибрационный) нож — 1 комплект.

Стандарт

Вибронож предназначен для чистой контурной резки гибких и среднежестких материалов: картон, пленки, пенокартон, кожа/текстиль и др.

Что дает клиенту:

• Чистая кромка без оплавления и заусенцев.
• Быстрая резка сложных контуров (наклейки, упаковка, лекала).
• Снижение ручного труда при вырубке/раскрое.

Сервопривод осциллирующего ножа (Yako) — 1 шт..

Стандарт

Сервопривод обеспечивает стабильную частоту и контроль движения инструмента. Влияет на качество реза и повторяемость.

Что дает клиенту:

• Стабильный рез по тонким материалам без “рваной” кромки.
• Точная работа на мелких радиусах и элементах.
• Надежность и ресурс при серийной нагрузке.

Биговальный инструмент — 1 шт..

Стандарт

Инструмент для биговки (нанесения линии сгиба) по картону/упаковочным материалам до реза или после реза — по технологии.

Что дает клиенту:

• Ровные сгибы без растрескивания и смятия.
• Ускорение сборки упаковки и повышение качества конечного изделия.
• Снижение ручных операций (линейки/биговка вручную).

Ручной пульт управления на стойке — 1 шт..

Стандарт

Пульт для локального управления и сервисных операций (подвод, тест, позиционирование, запуск сценариев).

Что дает клиенту:

• Удобство оператора и быстрые переналадки.
• Безопасное обслуживание и запуск без лишних переходов к ПК.
• Сокращение времени на подготовку и контроль процесса.

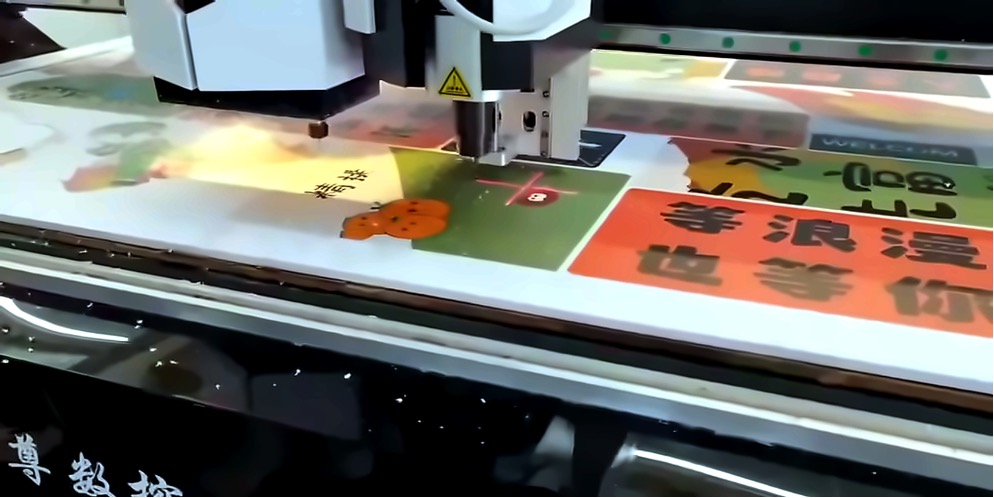

CCD-камера для регистрации меток — 1 шт..

Стандарт

Камера считывает метки/контур печати и автоматически корректирует траекторию. Это ключ к резке “по печати”.

Что дает клиенту:

• Точная контурная резка наклеек и продукции после печати.
• Компенсация смещения листа — меньше брака и перерасхода.
• Стабильная повторяемость на тиражах.

Шарико-винтовая передача (ШВП) по оси Z (Тайвань) — 1 шт..

Стандарт

ШВП обеспечивает точное перемещение по Z для стабильной глубины обработки/реза и корректной работы инструмента.

Что дает клиенту:

• Повторяемая глубина и стабильный результат по всей площади стола.
• Минимальные люфты и плавность движения.
• Ресурс при интенсивной эксплуатации.

Аспирационный кожух на шпиндель — 1 шт..

Стандарт

Кожух для подключения вытяжки/аспирации. Убирает стружку и пыль из зоны обработки, улучшает обзор и безопасность.

Что дает клиенту:

• Чистый рабочий стол и стабильное качество обработки.
• Снижение пыли в цеху и нагрузок на персонал.
• Меньше брака из-за попадания стружки в зону реза/фрезеровки.

Косозубая рейка/шестерня по осям X/Y — комплект.

Стандарт

Передача по X/Y обеспечивает высокую скорость и динамику при сохранении точности. Косозубое исполнение снижает шум и повышает плавность хода.

Что дает клиенту:

• Высокая производительность при сложных траекториях.
• Плавность движения и точность на скорости.
• Повышенный ресурс по сравнению с простыми передачами.

Комплект оснастки и инструмента для запуска — 1 комплект.

Стандарт

Включает необходимые расходники и инструмент для обслуживания и старта производства.

Что дает клиенту:

• Запуск в производство без задержек — все базовое уже в комплекте.
• Снижение риска простоя из-за отсутствия оснастки.
• Удобство обслуживания оборудования.

Примечание: Состав комплекта: набор фрез для дерева/МДФ/ДСП; набор цанг; набор гаечных ключей; струбцины для механического крепления (8 шт.).

Ящик ЗИП (комплект первого запуска) — 1 шт..

Стандарт

Запасные элементы и расходники первого запуска для оперативной замены и минимизации простоя.

Что дает клиенту:

• Меньше рисков остановки производства в период запуска.
• Быстрый сервис без ожидания поставки мелких позиций.
• Предсказуемость запуска и первых тиражей.

Примечание: Состав ЗИП фиксируется в спецификации/инвойсе.

Руководство пользователя и документация — 1 комплект.

Стандарт

Комплект документации для эксплуатации, обслуживания и базовой диагностики.

Что дает клиенту:

• Быстрее обучение персонала и ввод в работу.
• Снижение ошибок эксплуатации.
• Прозрачный регламент обслуживания и сервисных операций.

Модуль KISS-CUT (полурез) — опция.

Опция

Инструмент/режим для полуреза самоклеящихся материалов: прорезается верхний слой (пленка/бумага), подложка остается целой.

Что дает клиенту:

• Идеально для производства наклеек и стикерпаков.
• Ускорение тиражей и удобство выемки изделий.
• Стабильное качество без “прорезания” подложки.

Примечание: Рекомендуется для самоклейки, пленок, этикетки и продукции после печати.

V-образный модуль (V-CUT) — опция.

Опция

Инструмент для V-образной выборки/подрезки (канавка) — применяется для пенокартона, композитов и материалов, где нужен аккуратный сгиб/стык.

Что дает клиенту:

• Аккуратные 3D-изделия, короба, POS-конструкции.
• Ровные углы и качественная сборка без ручной доработки.
• Экономия времени на изготовлении объемных изделий.

Примечание: Подбирается по материалу и толщине, согласуется в ТЗ.

Пластинчато-роторный вакуумный насос — опция.

Опция

Источник вакуума с высоким разрежением для надежного удержания непористых материалов и пленок. Хорошо работает с самоклейкой и гладкими листами.

Что дает клиенту:

• Стабильная фиксация тонких пленок и непористых материалов.
• Снижение сдвига материала на скоростях и при мелком контуре.
• Повышение качества реза по меткам.

Примечание: Выбор по материалам и требуемой площади удержания.

Набор фрез для обработки дерева/МДФ/ДСП — 1 комплект.

Стандарт

Комплект фрез для типовых операций по плитным материалам и композитам (по режимам и инструменту).

Что дает клиенту:

• Быстрый старт без ожидания закупок.
• Стабильное качество обработки и кромки на первых заказах.
• Возможность подобрать режимы под ваши материалы.

Примечание: Конкретный состав (типоразмеры/количество) фиксируется в спецификации.

Набор цанг — 1 комплект.

Стандарт

Набор цанг под используемые диаметры инструмента для надежной фиксации фрез/оснастки в шпинделе.

Что дает клиенту:

• Минимизация биения инструмента — выше качество кромки.
• Быстрая смена инструмента и стабильная повторяемость.
• Безопасная работа и ресурс шпинделя.

Набор гаечных ключей для обслуживания станка — 1 комплект.

Стандарт

Комплект ключей для планового обслуживания, смены оснастки и сервисных операций.

Что дает клиенту:

• Меньше простоев: базовый сервис можно сделать сразу на месте.
• Ускорение переналадок и обслуживания.
• Снижение рисков некорректного обслуживания неподходящим инструментом.

Струбцины для механического крепления деталей — 8 шт..

Стандарт

Струбцины для фиксации нестандартных/тяжелых заготовок в T‑слотах, когда вакуума недостаточно или требуется усиленное крепление.

Что дает клиенту:

• Надежное удержание сложных заготовок и тяжелых деталей.
• Расширение перечня материалов и задач.
• Стабильность обработки без смещения.
