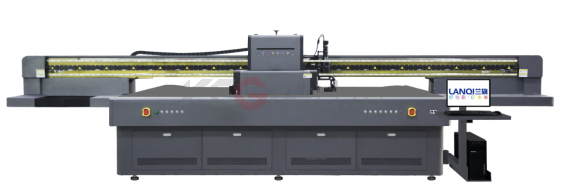

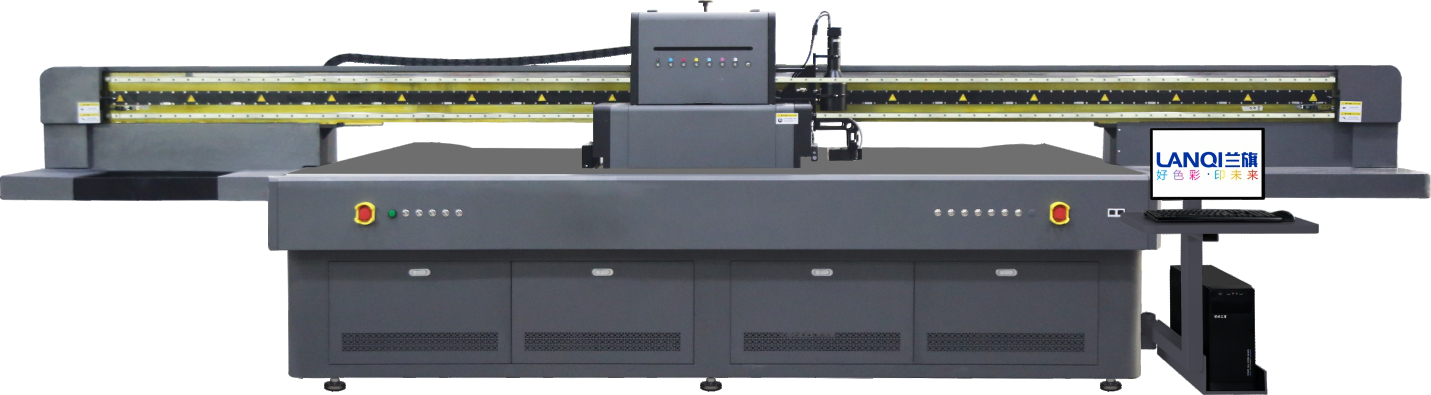

Планшетный УФ-принтер LANQI FG3220PRO 3200×2000 мм

Рабочее поле

3200×2000 мм

Разрешение

720 × 2880 dpi

Толщина материала

100 мм

Скорость

до 105 м²/ч

Для вашего производства. Прямая УФ-печать по плоским материалам и изделиям в пределах рабочего поля 3200×2000 мм с LED-UV отверждением.

Производительность

Доступные конфигурации обеспечивают производительность до 105 м²/ч. Сочетание типа печатающих головок, цветовой схемы и скорости позволяет выбрать исполнение под основные производственные задачи и плановую загрузку.

Стабильность качества

Разрешение 720 × 2880 dpi, RIP PrintFactory и ICC-управление цветом обеспечивают контролируемую подготовку и вывод задания. Вакуумная фиксация материала, двойные направляющие thk, раздельный контроль чернильных контуров поддерживают повторяемое положение материала и печатного узла при выполнении серийных работ.

Снижение ручных операций

Системы фиксации и позиционирования удерживают плоскую заготовку в рабочей зоне и упрощают повторную установку однотипных изделий. Это сокращает количество ручных корректировок при серийной печати и делает настройку задания более последовательной.

Надежность и обслуживание

Конструктивную основу формируют модульная электроника, контроль температуры чернил, система очистки головок. Такое сочетание поддерживает стабильность рабочих режимов, упрощает плановое обслуживание и помогает сократить продолжительность операций, связанных с контролем механики и чернильного тракта.

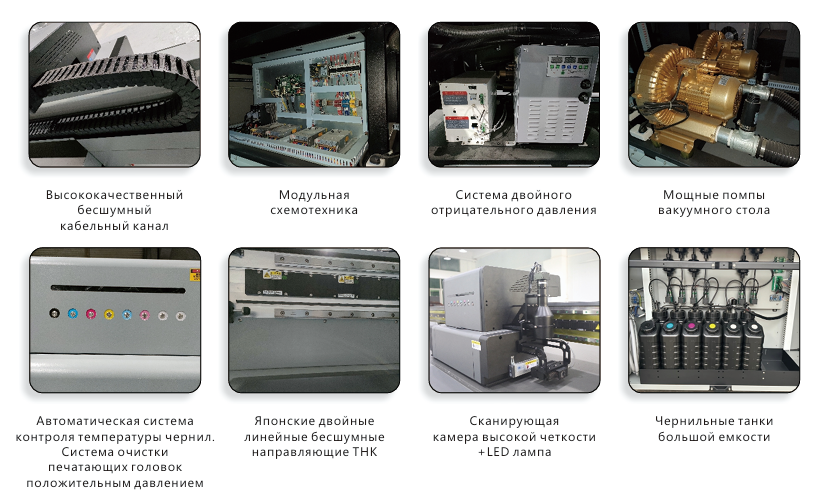

Высококачественный бесшумный кабельный канал

Функция. Организует прокладку кабелей и трубок, перемещающихся вместе с печатной кареткой, и контролирует их радиус изгиба. Практическая польза. Снижает риск перегиба и истирания коммуникаций, сохраняет порядок внутри машины и упрощает доступ при регламентном обслуживании.

Модульная схемотехника

Функция. Объединяет электрические и управляющие компоненты в функциональные модули. Практическая польза. Модульное построение упрощает диагностику, доступ к компонентам и замену отдельных элементов при обслуживании.

Система двойного отрицательного давления

Функция. Поддерживает рабочее разрежение в чернильных контурах и стабилизирует состояние чернил у печатающих головок. Практическая польза. Раздельное управление контурами способствует устойчивой подаче различных групп чернил и упрощает их настройку.

Мощные помпы вакуумного стола

Функция. Создают разрежение в вакуумном столе для удержания плоского материала в рабочей зоне. Практическая польза. Фиксация уменьшает смещение заготовки во время печати и упрощает повторную установку однотипных изделий.

Автоматическая система контроля температуры чернил и очистки печатающих головок положительным давлением

Функция. Поддерживает рабочую температуру чернил и выполняет обслуживание печатающих головок продувкой положительным давлением. Практическая польза. Способствует стабильной подаче чернил, упрощает восстановление работы сопел и сокращает время планового обслуживания печатного узла.

Японские двойные линейные бесшумные направляющие THK

Функция. Задает траекторию линейного перемещения печатной каретки или соответствующего рабочего узла. Практическая польза. Направленное движение поддерживает повторяемость рабочего хода и упрощает точную механическую настройку оборудования.

Сканирующая камера высокой четкости и LED-лампа

Функция. Отверждает УФ-чернила непосредственно после нанесения с применением светодиодного источника холодного света. Практическая польза. Отпечаток выходит готовым к дальнейшим операциям, а ограниченное тепловое воздействие важно при работе с чувствительными материалами.

Чернильные танки большой емкости

Функция. Формирует запас чернил для подачи в рабочие контуры печатной системы. Практическая польза. Увеличенный объем сокращает частоту пополнения при продолжительной работе и упрощает организацию серийных заданий.

Производитель / марка

LANQI

Модель

FG3220PRO

Серия

UV Flatbed Series

Рабочее поле печати

3200 × 2000 мм

Максимальная толщина материала

100 мм

Совместимые материалы

Дерево, ПВХ, акрил, металл, алюминиевые композитные панели, корпуса мобильных устройств, керамическая плитка и другие плоские материалы

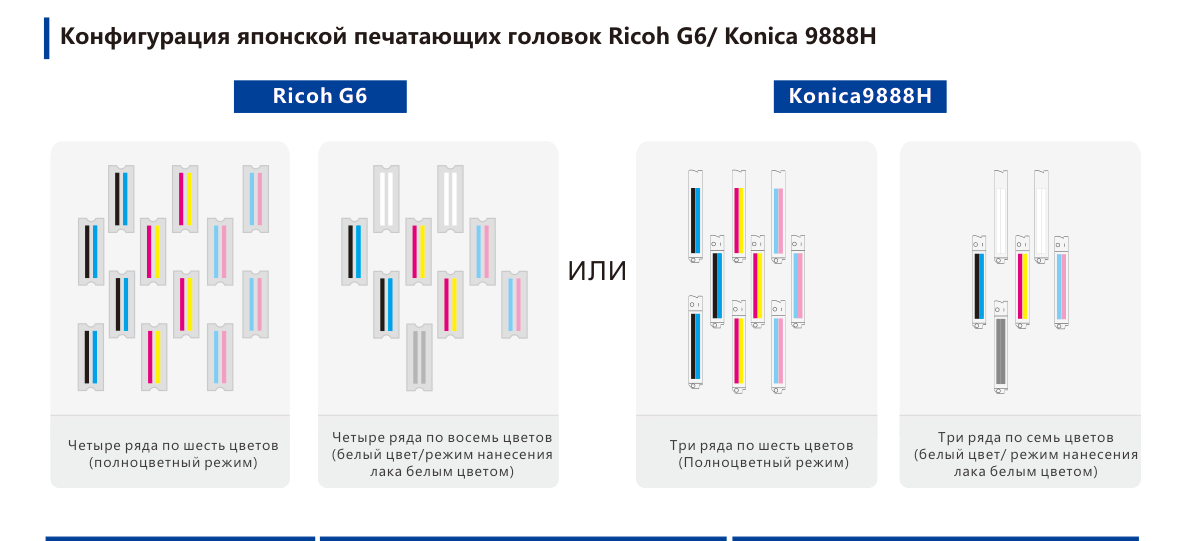

Печатающие головки

Konica 9888H (3 ряда) или Ricoh G6 (4 ряда). Комплектация VEGA: Konica Minolta KM1024i, до 4 рядов, цветовая схема CMYK + W + V (белый и лак).

Разрешение печати

720 × 2880 dpi

Цветовые каналы

C, M, Y, K, Lc, Lm, W, V

Чернила

УФ-отверждаемые чернила, без содержания VOC

Система отверждения

LED-UV

Система отрицательного давления

Независимая система контроля отрицательного давления для белых и цветных чернил

Очистка печатающих головок

Продувка положительным давлением

Интерфейс и форматы файлов

USB 3.0; BMP, TIF, JPG, PDF, EPS

RIP и управление цветом

PrintFactory; регулировка цвета, кривых и плотности по стандарту ICC

Плата управления

Плата управления способна поддерживать до 32 печатающих головок

Электропитание

AC 220 В(±10 %) / 50-60 Гц / 6800 Вт

Условия эксплуатации

Температура 20°C-30°C / Влажность 30 %-65 %

Масса

1700 кг / 2000 кг

Габариты оборудования

5590 × 2780 × 1500 мм

Габариты упаковки

5730 × 2260 × 1920 мм

Полноцветный режим

105

75

65

102

68

52

Белый цвет / режим нанесения лака

35

25

20

51/25

34/17

26/13

RIP PrintFactory

Подготовка задания, управление очередью печати и настройка производственных параметров.

ICC-управление цветом

Регулировка цветопередачи, кривых и плотности для последовательной работы с настроенными материалами.

Фиксация материала

Удержание плоской заготовки или носителя в рабочей зоне для повторяемого позиционирования.

Контроль температуры чернил

Поддержание рабочего температурного режима чернильной системы в процессе печати.

Очистка печатающих головок

Обслуживание сопел продувкой положительным давлением и сокращение ручных операций при регламентной очистке.

Плата управления

Плата управления способна поддерживать до 32 печатающих головок

Электропитание

AC 220 В(±10 %) / 50-60 Гц / 6800 Вт

Температура и влажность

Температура 20°C-30°C / Влажность 30 %-65 %

Габариты оборудования

5590 × 2780 × 1500 мм

Масса оборудования

1700 кг / 2000 кг

Организация рабочей зоны

Необходимо предусмотреть пространство для загрузки и выгрузки материалов, доступа оператора и выполнения планового обслуживания.

Подбор конфигурации

Согласование печатающих головок, цветовых каналов, режимов печати и дополнительного оснащения под производственную программу.

Поставка и пусконаладка

Организация поставки, монтаж оборудования, проверка основных систем и ввод машины в эксплуатацию.

Обучение операторов

Подготовка персонала по загрузке материалов, запуску заданий, контролю качества и ежедневному обслуживанию.

Запасные части и расходные элементы

Поставка печатающих головок, элементов чернильной системы, фильтров, компонентов LED-UV и других согласованных позиций.

Техническая поддержка

Консультации по эксплуатации, регламентным работам и восстановлению работоспособности оборудования.

Материалы и форматы

Перечень носителей, максимальные размеры и толщина изделий, требования к поверхности и готовой продукции.

Производственная программа

Типовые и пиковые объемы, продолжительность тиражей, приоритет скорости или детализации.

Цветовые режимы

Необходимость белого цвета, лака, расширенных цветовых каналов, фронтлит-, бэклит- и двусторонней печати.

Условия площадки

Доступная электрическая мощность, температура и влажность помещения, размеры монтажных проемов и рабочей зоны.

Сервисное сопровождение

Пусконаладочные работы, обучение персонала, гарантийная поддержка и комплект запасных частей.

Для подготовки конфигурации: направьте перечень материалов, форматы изделий, плановую загрузку и требуемые цветовые режимы. На основе этих данных VEGA / ООО «Витрекс» сформирует состав оборудования и сервисного сопровождения.
