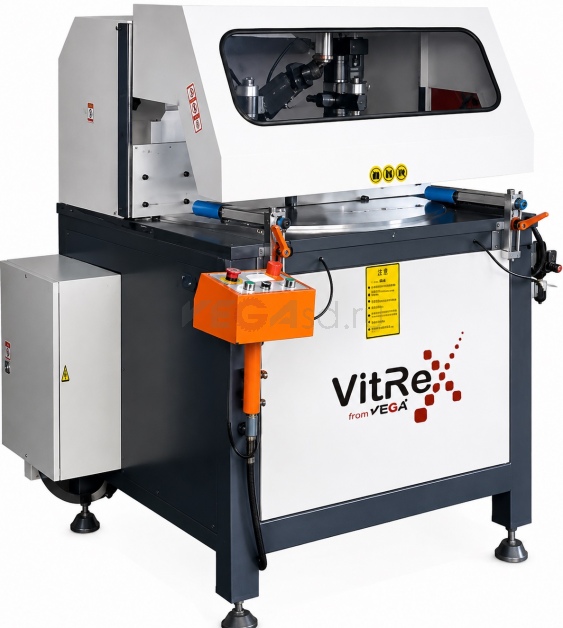

Многоугольная торцовочная пила OYT-G610

urlМногоугольная торцовочная пила OYT-G610https://www.vegasd.ru/oyt-g610-mnogougolnaya-torczovochnaya-pila-s-odnoj-golovkoj

OYT-G610 — одноголовочная многоугольная торцовочная пила для резки профиля под различными углами. Станок относится к оборудованию для производства конструкций из алюминия и применяется на участке подготовки профильных заготовок перед дальнейшей механической обработкой и сборкой.

Рабочий стол регулируется в диапазоне 20°–160°, что позволяет выполнять различные варианты углового реза на одном станке. Оборудование оснащено пильным диском диаметром 600 мм и электродвигателем мощностью 3 кВт со скоростью вращения 2800 об/мин.

Назначение

OYT-G610 предназначена для торцовочной резки профильных заготовок под различными углами. Станок может использоваться при производстве конструкций из алюминиевого профиля, когда необходимо получать детали заданной длины и геометрии торца.

Большой диапазон регулировки рабочего стола позволяет выполнять как прямые, так и угловые резы без использования нескольких отдельных станков.

Принцип работы

Профиль устанавливается в рабочую зону и позиционируется относительно режущего узла. Оператор задаёт необходимый угол посредством регулировки рабочего стола, после чего выполняется фиксация и резка заготовки.

Поворот стола в диапазоне 20°–160° позволяет перенастраивать оборудование для изготовления деталей с различной геометрией торца.

Технические характеристики

* На странице оборудования параметр точности указан как ±0,1 мм/мин. Единица измерения требует дополнительного подтверждения.

Выполняемые операции

Основное назначение OYT-G610 — торцовочная резка профильных заготовок. Конструкция станка позволяет выполнять:

• прямую резку профиля;
• резку под заданным углом;
• подготовку торцов профильных деталей;
• получение заготовок различной угловой конфигурации в пределах диапазона регулировки стола.

Конкретные максимальные и минимальные размеры, а также допустимое сечение обрабатываемого профиля в исходных данных не указаны.

Конструкция оборудования

OYT-G610 выполнена по одноголовочной схеме. В качестве режущего инструмента используется пильный диск диаметром 600 мм, приводимый электродвигателем мощностью 3 кВт.

Рабочий стол имеет регулируемое угловое положение. Диапазон 20°–160° обеспечивает возможность адаптации станка под различные варианты торцовочной обработки.

Скорость вращения двигателя составляет 2800 об/мин, что соответствует производственному применению оборудования для последовательной обработки профильных заготовок.

Преимущества OYT-G610

• Широкий диапазон углов реза — 20°–160°. Позволяет выполнять различные варианты торцовки на одном рабочем месте.
• Пильный диск диаметром 600 мм. Увеличенный диаметр режущего инструмента расширяет возможности режущего узла по сравнению с моделями с дисками меньшего диаметра.
• Двигатель мощностью 3 кВт. Обеспечивает привод пильного диска со скоростью 2800 об/мин.
• Одноголовочная конструкция. Подходит для последовательной обработки отдельных профильных заготовок.
• Универсальность угловой обработки. Перенастройка рабочего стола позволяет получать детали с различной геометрией торцов без применения нескольких специализированных пил.

Область применения

OYT-G610 может использоваться на предприятиях, занимающихся изготовлением конструкций из алюминиевого профиля, а также на отдельных участках резки и подготовки профильных заготовок.

Станок устанавливается на начальном этапе технологического процесса, где требуется выполнить размерную и угловую резку профиля перед последующей обработкой и сборкой.

Типовая последовательность:

резка профиля → механическая обработка → обработка торцов → сборка конструкции.

Требования к подключению

Для эксплуатации OYT-G610 требуется:

• электропитание — 380 В / 50 Гц;
• мощность двигателя — 3 кВт;
• рабочее давление сжатого воздуха — 0,6–0,8 МПа.

Расход воздуха, габаритные размеры, масса оборудования, требования к площади установки и фундаменту в опубликованных технических характеристиках не указаны и требуют уточнения.
