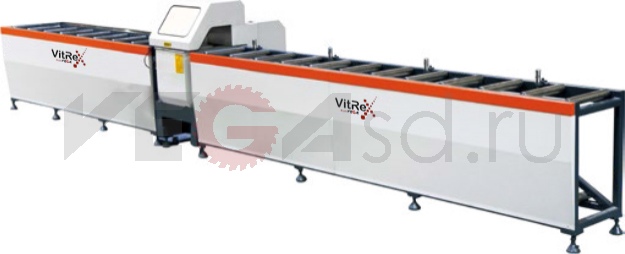

Торцовочная пила OYT-G501 с одной головкой

Торцовочная пила OYT-G501 с одной головкой

OYT-G501 — одноголовочная торцовочная пила с нижней подачей пильного диска, предназначенная для точной резки профилей при производстве конструкций из алюминия. Оборудование оснащено пильным диском диаметром 500 мм и двигателем мощностью 3 кВт со скоростью вращения 2800 об/мин.

Максимальная ширина обработки составляет 250 мм, высота — 140 мм, что позволяет работать с профильными заготовками различных сечений в пределах рабочего диапазона станка.

Назначение

OYT-G501 применяется для торцовочной резки профильных заготовок. Одноголовочная конструкция подходит для выполнения одиночных и повторяющихся резов при подготовке профиля к дальнейшим производственным операциям.

Станок расположен в категории оборудования для производства конструкций из алюминия. Рабочий диапазон позволяет обрабатывать профиль шириной до 250 мм и высотой до 140 мм.

Принцип работы

Профиль устанавливается в рабочую зону и позиционируется относительно линии реза. После фиксации заготовки пильный узел подается снизу, выполняя рез установленным диском диаметром 500 мм.

Нижнее расположение пильного механизма позволяет держать режущий узел вне рабочей зоны до начала цикла. Для работы исполнительных механизмов оборудование подключается к системе сжатого воздуха.

Технические характеристики

*На странице оборудования параметр точности указан именно как ±0,1 мм/мин. Единица измерения требует технического подтверждения, поскольку для геометрической точности обычно применяется размерная единица без привязки ко времени.

Пильный узел

OYT-G501 комплектуется пильным диском диаметром 500 мм. Большой диаметр режущего инструмента соответствует рабочему диапазону станка и обеспечивает возможность резки профиля высотой до 140 мм.

Пильный диск приводится двигателем мощностью 3 кВт с частотой вращения 2800 об/мин. Режущий узел перемещается снизу относительно установленной заготовки.

Рабочий диапазон

Максимальные размеры обрабатываемого сечения:

• ширина — 250 мм;
• высота — 140 мм.

При подборе оборудования необходимо сопоставлять эти параметры с фактическими размерами используемой профильной системы.

Подключение

Пила рассчитана на питание от промышленной сети:

380 В / 50 Гц.

Для работы пневматической системы требуется сжатый воздух с давлением:

0,6–0,8 МПа.

Мощность основного двигателя составляет 3 кВт.

Преимущества OYT-G501

• Нижняя подача пильного диска — режущий узел выходит в рабочую зону непосредственно при выполнении реза.
• Пильный диск диаметром 500 мм для обработки профильных заготовок.
• Рабочее сечение до 250 × 140 мм.
• Двигатель мощностью 3 кВт со скоростью вращения 2800 об/мин.
• Одноголовочная конструкция для выполнения торцовочных операций.
• Возможность работы с различными сечениями профиля в пределах установленного рабочего диапазона.
• Пневматические механизмы с рабочим давлением 0,6–0,8 МПа.
