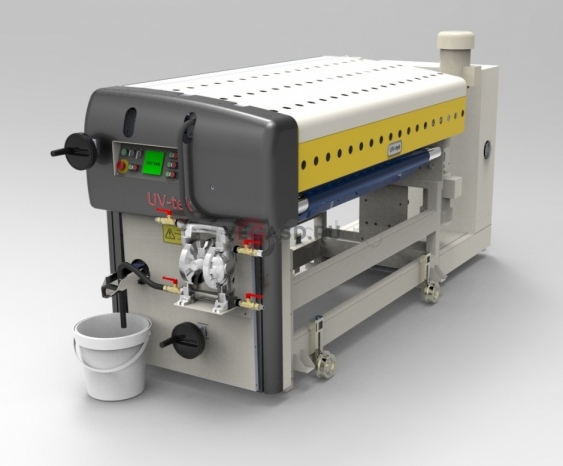

Машина для нанесения покрытия на стекло GC1600 с ультрафиолетовой сушкой

Цена
по запросу
Заказать

Машина для нанесения покрытий на поверхности предназначена для нанесения валиком краски или лака на плоские поверхности. Она производится для стекольной промышленности на основе опыта других отраслей и передает 25-летний опыт UVtek в создании систем нанесения покрытий и сушки во многих отраслях.

Технические характеристики

  • Используемая длина валика 1800 мм Диаметр: 240 мм

Соответствующее твердое резиновое покрытие

  • Дозирующий валик Длина: 1800 мм Диаметр: 180 мм

Твердое хромирование

  • Ленточный конвейер 1600 мм
  • Используемая ширина 1600 мм
  • Общая длина 1250 мм
  • Рабочая высота 910 +/- 20 мм
  • Рабочая скорость 2 – 10 м/мин.
  • Двигатель привода валика 1,5 кВт
  • Двигатель дозируюшего валика 0,75 кВт
  • Двигатель привода конвейера 1,5 кВт
  • Общая мощность 4,5 кВт
  • Габаритные размеры 1300 x 2800 x 1600 мм
  • Входное питание 380 В, 3 фазы, 50 Гц

Общие характеристики

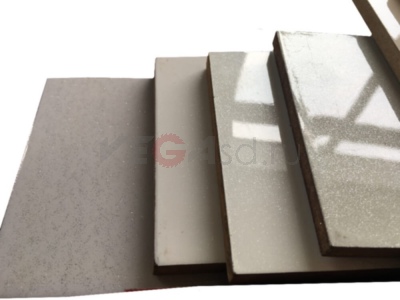

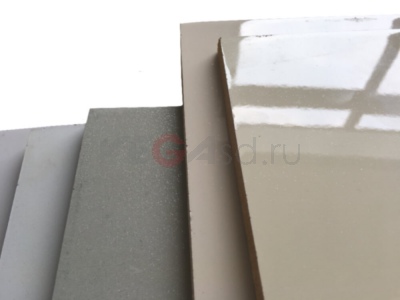

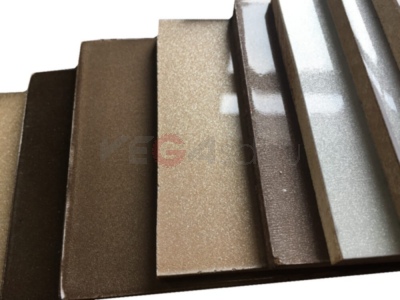

Выполнение окраски стекла и лакирования плоских поверхностей толщиной от 2 до 60 мм на основе МДФ, ДСП, АБС, ДВП, ПВХ и т.п. Для получения высококачественного покрытия можно отдельно отрегулировать скорость работы машины, дозировку и скорость несущего валика. Износ валика, с течением времени, вызванный возникающей разницей диаметральных скоростей, легко устраняется.

  • Оператор осуществляет настройку дозировки и регулировку высоты дозирующего валика, что может быть выполнено с чувствительностью 0,05 мм.
  • Дозирующий валик вращается в обоих направлениях, сталь толщиной 12 мм обеспечивает защиту от износа и коррозии, жесткое хромовое покрытие негативно влияет на качество, но предотвращает образование рубцов.
  • Применяемое резиновое EPDM (25 линий на дюйм) покрытие валиков защищает от ультрафиолета, химических веществ и растворителей, а также обеспечивает длительный срок службы.

  • В случае износа валика используется шлифовка, хромированный валик по любому поводу пришлось бы хромировать повторно, вместо демонтажа, а затем повторного монтажа, что можно сделать быстро и легко.
  • В случае разной высоты материалов, пневматическая верхняя валиковая группа может резко подниматься.

  • Оборудование представляет собой машину со стабильным большим и тяжелым корпусом.
  • Каналы для краски изготавлены из нержавеющей стали..
  • Корпус легко снимается для удобной чистки машины, а чистящее оборудование может обеспечиваться колесами для движения по рельсам.
  • Все выполняемые функции поддерживаются ПЛК с сенсорным экраном.
  • Для обеспечения долговечности и интенсивного движения жидкостей используется комфортная двойная диафрагма и пневматические насосы с металлическим покрытием.

  • Панель управления обеспечивает эргономику и комфорт для оператора.
  • Можно отрегулировать механическую рабочую высоту. Таким образом, без влияния на высоту конвейера линии окраски, можно легко синхронизировать любые процессы.

Существует также защита от царапин и ударов по электростатическим поверхностям машины. Гарантийный срок составляет 1 год.

Опции:

  • Электродвигатель, управляемый колебаниями, легко перемещающий взаимозаменяемую систему скребковых лопастей.
  • Резкий подъем верхнего валика воздушного потока в случае остановки конвейера.
  • Валик, снимающий избыток краски, с системой обогрева с помощью циркулирующей горячей воды в зимнее время.
  • Резиновый валик с 45 линиями на дюйм.

FU 1600 L2 – СИСТЕМА УФ-ОТВЕРЖДЕНИЯ С 2 ЛАМПАМИ

Технические характеристики

  • Рабочая ширина 1600 мм
  • Рабочая скорость Регулируемая скорость от 5 до 25 м/мин. с помощью частотного преобразователя с цифровым дисплеем
  • УФ-лампы 2 шт. 120 Вт/см – Всего 42 кВт
  • Рабочая высота 910±40 мм
  • Сетевое питание Электропитание 380 В, 3 фазы, 50 Гц

Особенности

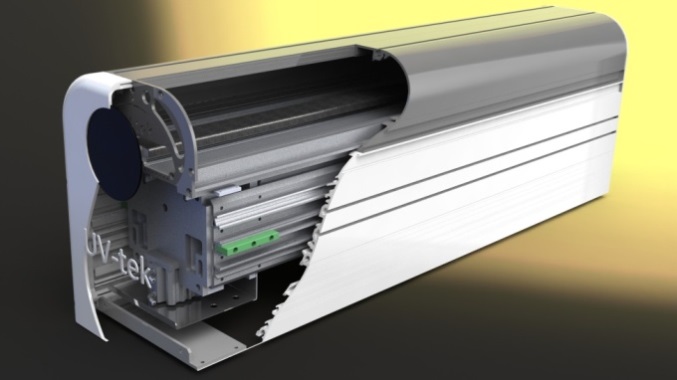

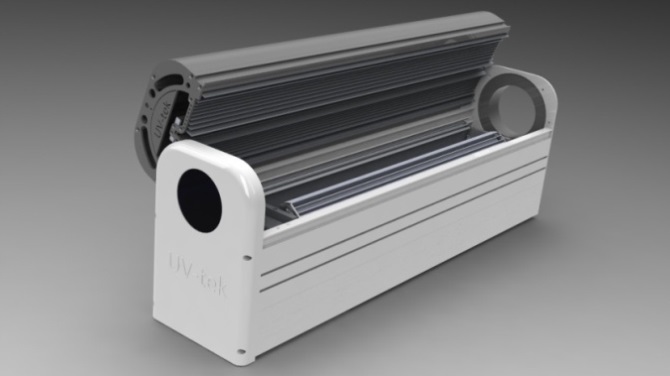

  • Рефлекторы Экструдированные алюминиевые эллиптические рефлекторы со сменной отражающей поверхностью для увеличения эффекта УФ-отверждения.
  • Конвейер Валики, приводимые в движение цепью/шестернью для переноса материала.
  • Охлаждение Каждый ламповый отсек охлаждается отдельным вентилятором, чтобы поддерживать температуру лампы на определенном уровне для длительного срока службы. Второй вентилятор используется в качестве базовой вакуумной системы для циркуляции воздуха и удаления влаги.
  • Электрическая панель Компактная конструкция с колесами для удобства обслуживания.
  • Управление лампами Все элементы управления находятся на сенсорной панели и в ПЛК-системе.
  • Шаг мощности лампы УФ-лампа управляется линейно от 10% до 100% за счет мощности подаваемой электроэнергии.
  • Управление вентиляторами Скорость вращения вентиляторов в ламповых отсеках регулируется частотными преобразователями в соответствии с мощностью ламп.
  • Аварийная остановка 2 кнопки аварийной остановки: одна на панели управления, вторая – на выходе конвейера.
  • Окраска машины Электростатически окрашенный корпус машины для предотвращения царапин.
  • Гарантия 1 год для системы, 1000 часов для ламп.

Опции:

  • Автоматическое закрытие пневматического цилиндра при остановке конвейера.
