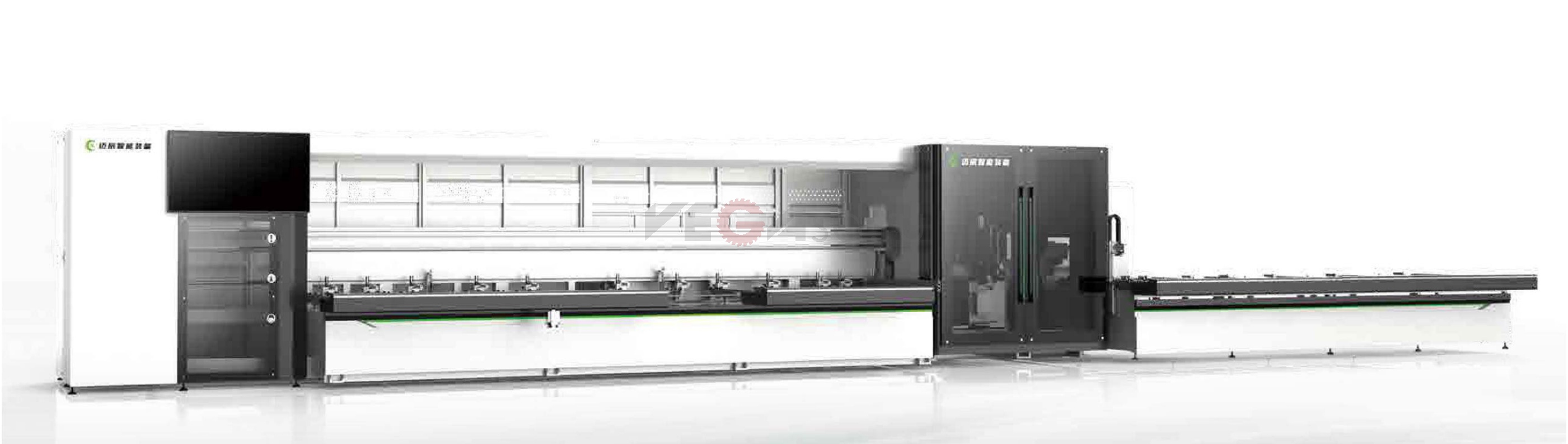

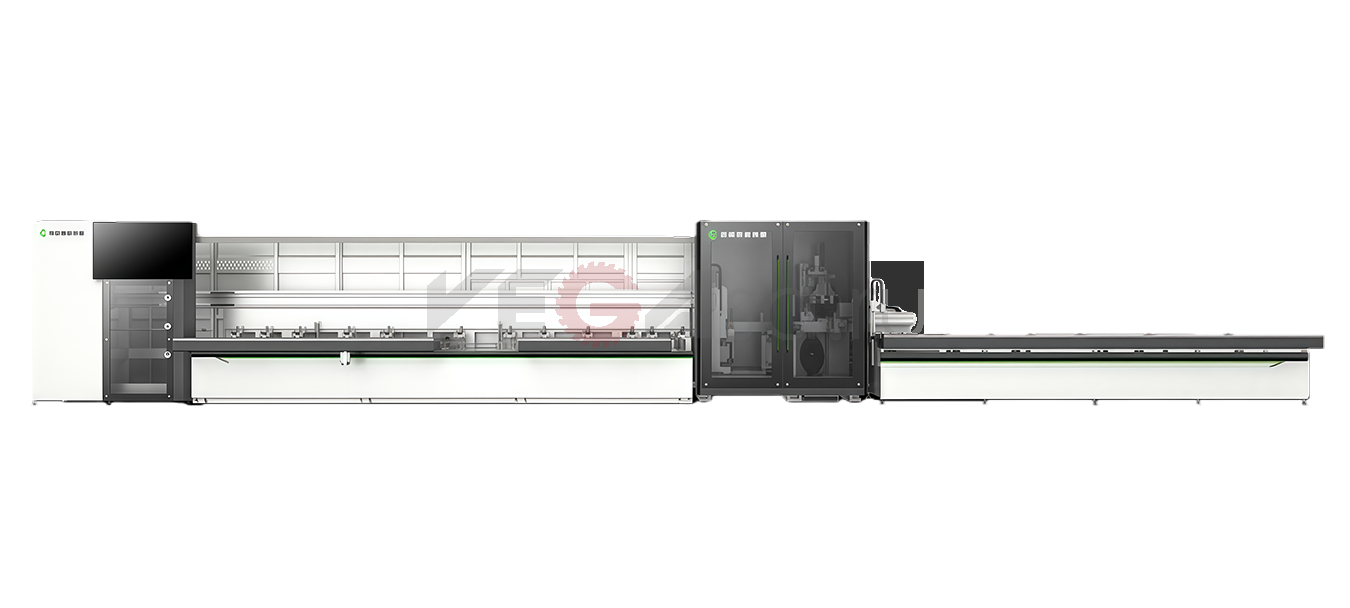

Пильно-фрезерный центр MAICHEN MC SUPER PRO 5 для алюминиевого профиля

Модели: MC-SUPER PRO 5

MAICHEN MC SUPER PRO 5 — автоматический пильно-фрезерный центр для подготовки рам, створок и импостов из алюминиевого профиля. Станок объединяет обработку отверстий и пазов, раскрой, лазерную разметку и нанесение этикеток. Рабочие операции распределены между специализированными зонами.

Назначение и конструкция

В третьем поколении предусмотрены длинноходовая сверлильно-фрезерная зона, зона резки и два задних трёхосевых узла для отверстий под угловые соединители. Многоканальная система управления координирует эти участки. Четыре основных шпинделя обрабатывают профиль с четырёх сторон; в каталоге заявлено независимое сервоуправление.

Отверстия под угловые соединители обрабатываются с привязкой к пильному резу. Правый рабочий стол перемещается в сторону для освобождения обрезков. Верхняя пила имеет поворот в диапазоне 45–90°, нижняя выполняет левый рез 45°. Литая конструкция станины и интеллектуальный захват входят в заявленную архитектуру модели.

Стандартное исполнение оснащается передней и задней лазерной разметкой. Задняя лазерная резка предлагается отдельно и меняет требования к давлению воздуха. При выборе центра необходимо согласовать профиль, инструмент и перечень операций, выполняемых за автоматический цикл.

Технологическое применение

Пильно-фрезерный центр MAICHEN MC SUPER PRO 5 предназначен для подготовки деталей алюминиевых окон и дверей с несколькими видами технологической обработки. Основные отверстия и пазы, раскрой и отверстия под угловые соединители распределены между рабочими зонами. Такая организация помогает связать размер отрезанной детали с положением последующих сборочных отверстий в одном технологическом маршруте.

Для рам, створок и импостов требуются разные инструменты и программы. При подборе центра учитывают стороны обработки, глубину выборок, положение фурнитуры и способ соединения профилей. Перенос операций в один центр целесообразен, когда загрузка отдельных пил и фрезерных станков создаёт промежуточные очереди и требует повторного базирования деталей.

Рабочий цикл

Из циркуляционного накопителя профиль поступает в захват. Основные шпиндели выполняют сверление и фрезерование, пильная зона задаёт длину и угол, два задних трёхосевых узла готовят отверстия под угловые соединители. Разметка и этикетка идентифицируют готовую деталь.

Преимущества для производства

Главное преимущество компоновки — разделение основной обработки, раскроя и отверстий под угловые соединители. Деталь проходит согласованный маршрут внутри центра. Это уменьшает число ручных установок и помогает сохранять привязку отверстий к торцу после резки.

• Несколько операций в одном центре. Подготовка отверстий, пазов, раскрой и маркировка деталей.
• Разделение рабочих зон. Основная обработка, резка и два узла угловых отверстий координируются системой ЧПУ.
• Гибкость раскроя. Верхняя поворотная пила дополняет нижний рез под 45°.

Автоматизация и компоненты

Многоканальная ЧПУ координирует рабочие зоны и независимые сервоперемещения. На странице соответствующего третьего поколения изготовитель указывает Han’s Smart Control, сервоприводы Inovance, электрические компоненты Schneider, пневматику AIRTAC и направляющие PEK. Состав этих компонентов относится к опубликованному исполнению и подтверждается спецификацией конкретного станка.

Технические характеристики

Параметры приведены по каталогу MAICHEN 2026-04. Производительность, допустимое сечение и готовая геометрия определяются конкретным профилем, инструментом и картой операций. Различия опубликованных исполнений приведены в служебном разделе в конце документа.

Подбор под производственную задачу

Направьте чертежи сечений, длины профиля, карту отверстий и пазов, номенклатуру за смену и название оконного ПО. По этим данным согласуем инструменты, захваты и автоматический маршрут.

Вопросы по выбору и применению

Какие операции объединяет MC SUPER PRO 5?

Центр объединяет сверление, фрезерование, раскрой и подготовку угловых отверстий. Доступные операции уточняют по выбранным инструментам и конструкции рамных, створочных и импостных деталей.

Означает ли цифра 5 пять осей?

Цифра входит в обозначение модели. Число управляемых осей, каналов и состав рабочих модулей описывают отдельно в спецификации; их нельзя определять только по названию.

Как оценить производительность центра?

Составляют программу для типовой детали и измеряют полный цикл с загрузкой и выгрузкой. Скорость перемещения отдельных узлов не равна количеству готовых деталей за смену.
