Автоматическая пила для угловых соединителей MAICHEN LJM-CNC-450

Модели: LJM-CNC-450

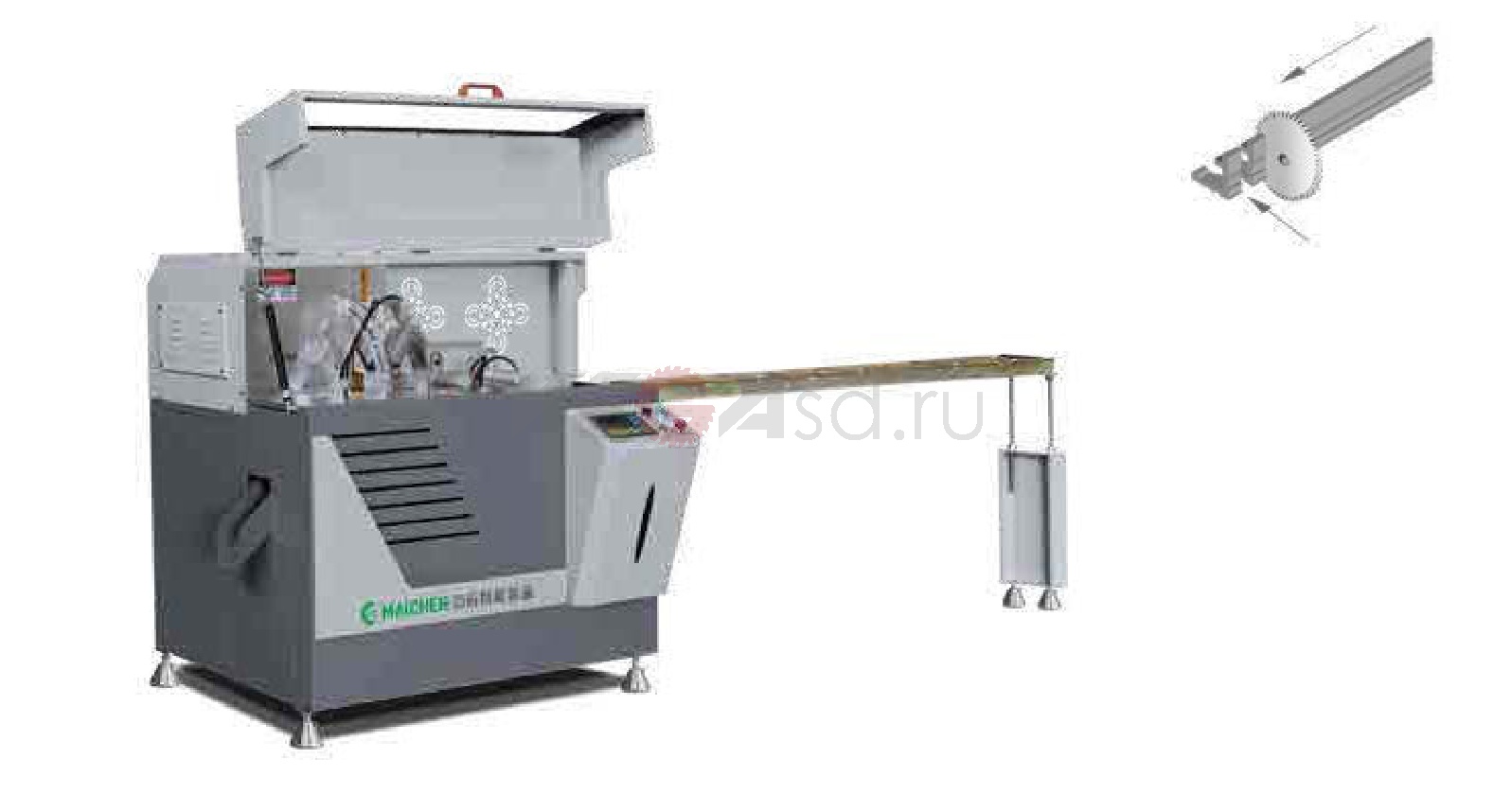

MAICHEN LJM-CNC-450 предназначена для нарезания угловых соединителей из алюминиевого профиля под 90°. Станок подаёт материал на заданную длину и последовательно отрезает детали с учётом количества в партии.

Назначение и конструкция

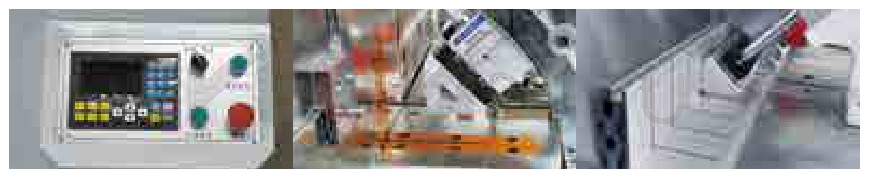

Управление подачей выполняет PLC. После задания размера станок повторяет цикл нарезания и ведёт счётчик готовых соединителей. В описании предусмотрена непрерывная обработка исходного шестиметрового профиля и сохранение числа выполненных резов при отключении питания.

Зажим материала и движения пильного узла выполняются пневматикой. Твердосплавный диск предназначен для резки алюминия. В автоматическом режиме длина одной подачи задаётся в диапазоне 2–180 мм; ручной режим в каталоге описан отдельно и не имеет этого ограничения подачи.

Оборудование дополняет участок обжима алюминиевых рам и позволяет готовить соединители партиями под потребности производства. Оснастку, опоры и режим резания согласуют с сечением исходного профиля.

Технологическое применение

Автоматическая пила MAICHEN LJM-CNC-450 предназначена для подготовки партий угловых соединителей из алюминиевого профиля. Повторение подачи на заданную длину удобно, когда сборочному участку требуется одинаковый комплект соединительных элементов. PLC управляет циклом, а учёт готовых деталей помогает выполнить заданное количество в партии.

Размер соединителя должен соответствовать полости рамного или створочного профиля и выбранной технологии обжима. Для настройки учитывают сечение исходного материала, длину детали и требования к торцу после резки. Отдельно проверяют удержание короткой заготовки и порядок её снятия с рабочей зоны.

Рабочий цикл

Задаются длина соединителя и количество в партии. Профиль подаётся и фиксируется, пила выполняет рез, счётчик учитывает готовую деталь. Цикл повторяется до выполнения задания; настройка опор определяется сечением исходного профиля.

Преимущества для производства

Автоматический цикл подходит для подготовки партий угловых соединителей одного размера. PLC повторяет заданную подачу и ведёт учёт резов. Участок обжима получает подготовленные соединители в количестве, соответствующем производственной потребности.

• Серийная нарезка. Автоматическая подача повторяет заданный размер соединителя.
• Учёт выпуска. Счётчик фиксирует выполненные резы и сохраняет количество при отключении питания.
• Меньше повторных установок. Последовательная обработка длинномерного профиля.

Технические характеристики

Параметры приведены по каталогу MAICHEN 2026-04. Производительность, допустимое сечение и готовая геометрия определяются конкретным профилем, инструментом и картой операций. Различия опубликованных исполнений приведены в служебном разделе в конце документа.

Подбор под производственную задачу

Для подбора нужны чертежи профилей, длины деталей, углы резки и требуемый объём выпуска. Диаграмму допустимых сечений проверяют отдельно для каждого рабочего угла.

Вопросы по выбору и применению

Что режет LJM-CNC-450?

Станок предназначен для профилей угловых соединителей алюминиевых окон и дверей. Допустимое сечение и рабочую схему подтверждают по диаграмме резки.

Как организуется повторный выпуск партии?

Задают длину и количество деталей. Автоматический цикл повторяет подачу и резку, а система учитывает произведённые соединители.

Что проверить перед запуском?

Сечение и длину соединителя, базирование, удержание короткой детали и качество торца. Полученный элемент должен соответствовать полости профиля и технологии обжима.
