Станки обжима углов алюминиевых окон MAICHEN LMB и LZJ

Модели: LMB-160, LZJ-140A, LZJ-120

Гидравлические углообжимные станки MAICHEN LMB и LZJ соединяют алюминиевые профили через установленный внутри угловой соединитель. Три исполнения отличаются высотой профиля, мощностью и конструктивными размерами и представлены в сравнительной таблице.

Назначение и конструкция

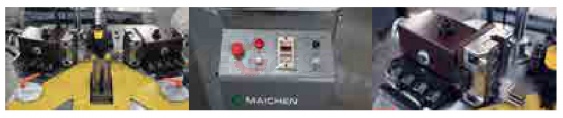

Во время цикла профиль фиксируется, после чего обжимные ножи деформируют его стенку в зоне пазов углового соединителя. LMB-160 и LZJ-120 используют механически связанную подачу левого и правого обжимного инструмента от одного гидроцилиндра.

LMB-160 предназначен для более широких и высоких профилей; LZJ-140A — тяжёлое исполнение с утапливаемым внутренним позиционированием, облегчающим установку рам. Геометрия ножей, положения опор и усилие подбираются под профильную систему и соединитель.

Оборудование используют при сборке рам и створок алюминиевых окон и дверей. В отличие от автоматической четырёхголовочной линии, эти станки выполняют локальный обжим одного угла с последовательной переустановкой рамы.

Технологическое применение

Углообжимные станки MAICHEN LMB и LZJ используются после раскроя и подготовки алюминиевых рамных и створочных профилей. Ножи деформируют стенки материала в зонах углового соединителя, закрепляя собранный стык. Для небольших партий и разнообразных размеров одиночный обжимной станок позволяет последовательно обрабатывать углы разных конструкций.

При подборе сопоставляют высоту профильной системы, расположение соединителя и форму ножей. Важны возможность установки рамы на опоры и доступ к углу без повреждения видимых поверхностей. Индекс модели не заменяет рабочий диапазон: допустимую высоту для LMB-160, LZJ-140A и LZJ-120 берут из технической таблицы.

Рабочий цикл

Подготовленные профили собирают с угловым соединителем, устанавливают по упорам и фиксируют. Гидравлические ножи выполняют обжим. Раму последовательно переводят к следующему углу; контролируют стык, диагонали и отсутствие деформаций видимых поверхностей.

Преимущества для производства

Станок механически фиксирует угловой соединитель внутри подготовленных профилей. Гидравлический привод создаёт рабочее усилие, а настроенные ножи деформируют стенки в заданных точках. Такое соединение применяется при сборке рам и створок алюминиевых окон и дверей.

• Соединение через угловой элемент. Обжим фиксирует подготовленные профили рамы или створки.
• Гидравлический привод. Рабочее движение ножей выполняется управляемым силовым узлом.
• Оснастка под систему профиля. Форма ножей и точки приложения усилия согласуются с соединителем.

Исполнения и выбор модели

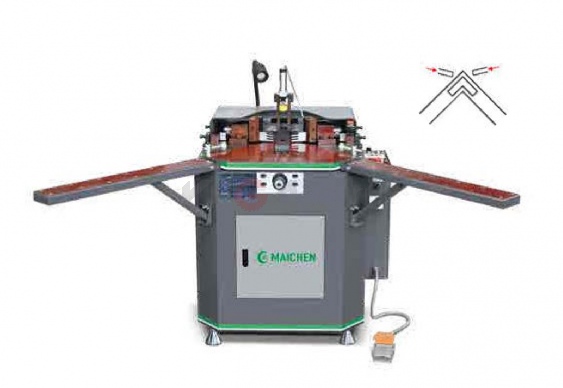

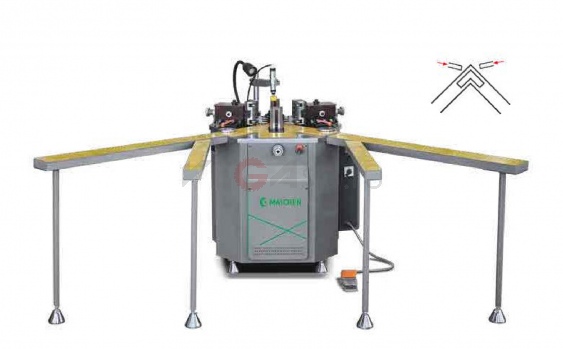

LMB-160

Углообжимное исполнение для профиля высотой до 160 мм по каталогу. Рабочую оснастку выбирают по расположению соединителя и зонам деформации стенок; доступ к углу проверяют на собранной раме.

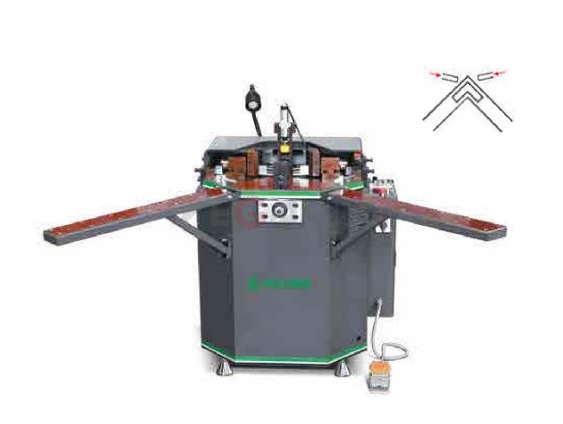

LZJ-140A

Гидравлический углообжимной станок для профиля высотой до 95 мм. Утапливаемый внутренний упор облегчает установку крупных рам. Индекс модели 140A не является рабочей высотой профиля.

LZJ-120

Углообжимной станок для профиля высотой до 85 мм по каталогу. Связанный привод ножей используется для согласованной обработки стенок в зонах соединителя. Ножи и упоры настраивают по профильной системе.

Технические характеристики

Параметры приведены по каталогу MAICHEN 2026-04. Производительность, допустимое сечение и готовая геометрия определяются конкретным профилем, инструментом и картой операций. Различия опубликованных исполнений приведены в служебном разделе в конце документа.

Подбор под производственную задачу

Для подбора необходимы сечение профиля, угловой соединитель, чертёж ножей или образец обжима, размеры рам и требования к соединению.

Вопросы по выбору и применению

Что определяет выбор углообжимного станка?

Высота профиля, расположение углового соединителя, форма ножей и условия установки рамы. Модель выбирают по рабочему диапазону, а не по числу в её названии.

Какова допустимая высота LZJ-140A и LZJ-120?

Для LZJ-140A каталог указывает до 95 мм, для LZJ-120 — до 85 мм. Значения 140 и 120 в индексе не являются подтверждённой рабочей высотой.

Как проверяют качество обжима?

Контролируют стык, диагонали рамы, положение соединителя и состояние видимых стенок. Ножи и упоры настраивают под конкретную профильную систему.
