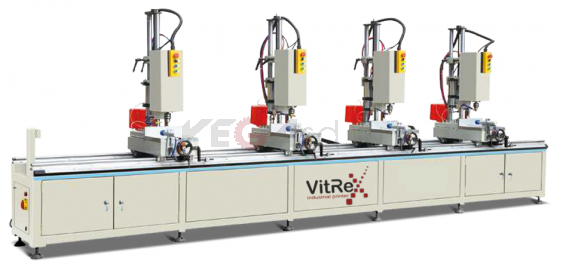

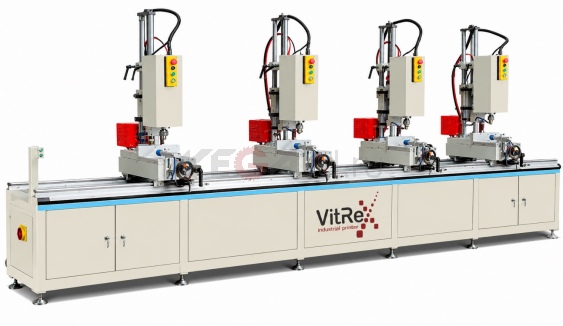

Многоголовочный сверлильный станок LZZ4-13 для алюминиевого профиля

LZZ4-13 — многоголовочный комбинированный сверлильный станок для обработки алюминиевого профиля. Оборудование предназначено для сверления профилей оконных и дверных систем, а также профилей навесных стен. Конструкция рассчитана на работу с длинномерными заготовками и применение в условиях серийного и массового производства.

Максимальное расстояние между двумя отверстиями составляет 5000 мм, что позволяет выполнять сверлильные операции на протяжённых участках алюминиевого профиля. Максимально допустимое сечение обрабатываемой заготовки — 250 × 250 мм.

Назначение оборудования

LZZ4-13 применяется для выполнения сверлильных операций в алюминиевых профильных заготовках. Станок ориентирован прежде всего на предприятия, где требуется последовательная обработка длинномерного профиля с повторяющимся расположением отверстий.

Оборудование может использоваться при обработке:

• алюминиевых оконных профилей;
• дверных профильных систем;
• профилей навесных стен;
• длинномерных алюминиевых заготовок;
• серийных партий профильных деталей.

Максимальное расстояние между двумя отверстиями 5000 мм позволяет размещать технологические отверстия на значительном протяжении заготовки. Минимальное расстояние между отверстиями каждой группы составляет 300 мм.

Принцип работы

Алюминиевый профиль устанавливается и фиксируется в рабочей зоне станка. После позиционирования сверлильные узлы выполняют обработку в заданных точках профильной заготовки.

Многоголовочная компоновка предназначена для выполнения групповых сверлильных операций. При обработке длинномерного профиля это позволяет организовать последовательное сверление отверстий по длине заготовки без применения нескольких отдельных сверлильных станков.

Ход подачи сверлильной головки составляет 125 мм. Рабочий стол имеет размер 300 × 200 мм. Максимальное обрабатываемое сечение алюминиевого профиля — 250 × 250 мм.

Технические характеристики

Технические параметры приведены по действующей карточке оборудования LZZ4-13.

Конструкция и рабочие возможности

Станок выполнен в многоголовочной компоновке и рассчитан на сверление алюминиевого профиля по нескольким позициям. Силовая часть оборудования включает двигатели мощностью 4 × 1,1 кВт.

Рабочие параметры позволяют обрабатывать профиль с поперечным сечением до 250 × 250 мм. Ход подачи сверлильной головки 125 мм определяет рабочее перемещение сверлильного узла относительно установленной заготовки.

Габаритная длина оборудования составляет 5500 мм, что соответствует его назначению для работы с длинномерными профильными деталями.

Выполняемые операции

Основная технологическая операция LZZ4-13 — сверление алюминиевого профиля.

Станок предназначен для:

• сверления отверстий в оконных алюминиевых профилях;
• сверления дверных профилей;
• обработки профилей навесных стен;
• выполнения отверстий на длинномерных заготовках;
• обработки групп отверстий с минимальным расстоянием между ними 300 мм;
• размещения отверстий на расстоянии до 5000 мм друг от друга.

Фактическая схема расположения и диаметры отверстий зависят от используемого инструмента и технологического задания; эти параметры в исходной карточке оборудования не указаны.

Преимущества LZZ4-13

• многоголовочная конструкция для групповых сверлильных операций;
• возможность обработки длинномерного алюминиевого профиля;
• максимальное расстояние между отверстиями до 5000 мм;
• обработка профиля сечением до 250 × 250 мм;
• ход сверлильной головки 125 мм;
• четыре привода мощностью по 1,1 кВт;
• применение в серийном и массовом производстве.

Для производственного участка многоголовочная схема позволяет сосредоточить несколько сверлильных операций на одном рабочем месте и уменьшить необходимость промежуточного перемещения профильной заготовки между отдельными станками.

Требования к подключению и установке

Для эксплуатации LZZ4-13 требуется электрическая сеть 380 В / 50 Гц. Установленные двигатели имеют мощность 4 × 1,1 кВт.

Для работы пневматических узлов необходимо обеспечить сжатый воздух с рабочим давлением 0,5–0,8 МПа. Расход воздуха в технической карточке оборудования не указан.

Габариты станка составляют 5500 × 1100 × 1800 мм, масса — около 1175 кг. При подготовке производственного участка необходимо учитывать длину оборудования и предусмотреть дополнительное свободное пространство для подачи и извлечения длинномерных алюминиевых заготовок.

Область применения

LZZ4-13 предназначен для предприятий, занимающихся обработкой алюминиевого профиля для оконных, дверных и фасадных конструкций. В исходном описании отдельно отмечена пригодность оборудования для длинномерных материалов и массового производства.

Станок целесообразно использовать на производственных участках, где необходимо выполнять повторяющиеся сверлильные операции на профильных деталях значительной длины и работать с серийными партиями заготовок.
