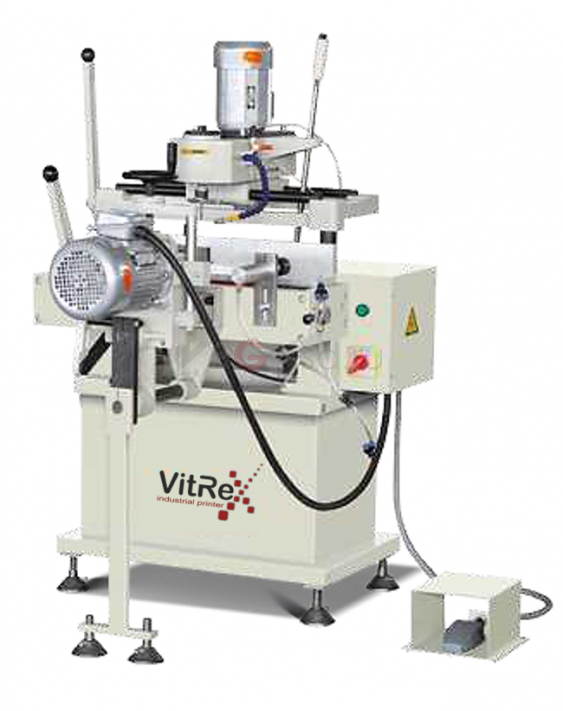

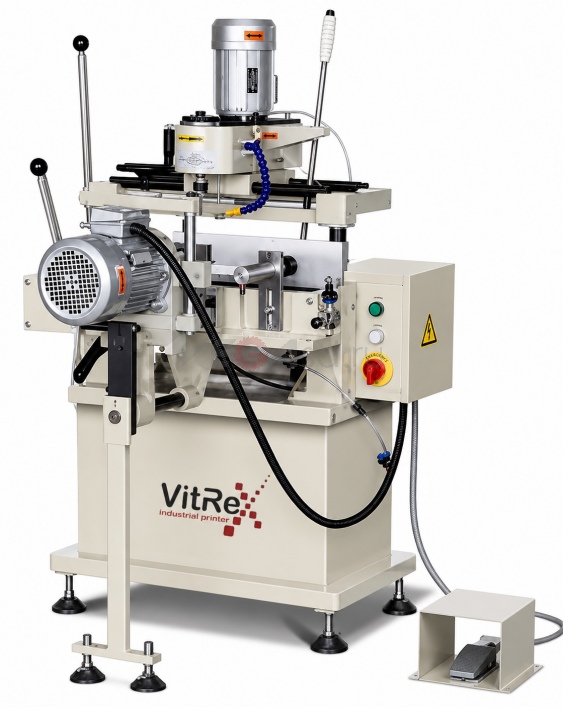

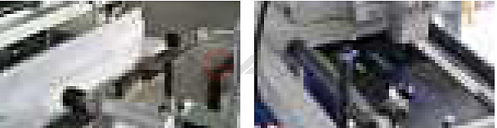

Копировально-фрезерный станок LZ3F-290x100 для сверления алюминиевого профиля

LZ3F-290x100 — копировально-фрезерный станок для механической обработки алюминиевого профиля, применяемого при изготовлении оконных и дверных конструкций. Оборудование предназначено для обработки различных отверстий, канавок и дренажных прорезей. Максимальный диапазон копирования составляет 290 × 100 мм.

Станок поддерживает два режима работы: копирование по шаблону и вспомогательное позиционирование. Для фрезерной обработки используются инструменты диаметром Ø5 и Ø8 мм, а для сверлильных операций предусмотрена головка для трёх отверстий.

Назначение оборудования

LZ3F-290x100 используется для подготовки алюминиевых профильных деталей перед последующими технологическими операциями и сборкой оконных или дверных конструкций.

Станок позволяет выполнять повторяющиеся операции копировального фрезерования и сверления, необходимые для формирования технологических отверстий и пазов в профиле. Рабочая зона копирования 290 × 100 мм определяет максимальный диапазон перемещения при выполнении копировальных операций.

Принцип работы

Алюминиевый профиль устанавливается и фиксируется в рабочей зоне. После позиционирования оператор выполняет обработку в одном из предусмотренных режимов:

• копирование по шаблону;
• вспомогательное позиционирование.

При копировании по шаблону траектория обработки определяется заданной формой шаблона. Вспомогательное позиционирование применяется для установки рабочего инструмента относительно требуемой зоны обработки.

Для фрезерования применяются фрезы диаметром Ø5 и Ø8 мм. Дополнительно станок оборудован сверлильной головкой для трёх отверстий с диаметром Ø12 мм и межцентровым параметром 21,5 мм, указанным в технической карточке оборудования.

Технические характеристики

Технические значения приведены по действующей карточке LZ3F-290x100.

Рабочие узлы и инструмент

Основным рабочим узлом станка является копировально-фрезерный механизм, обеспечивающий обработку в пределах зоны 290 × 100 мм. Для различных технологических операций используются фрезы диаметром Ø5 и Ø8 мм.

Отдельная сверлильная головка предназначена для обработки группы из трёх отверстий. В технических характеристиках указан диаметр головки Ø12 мм и центр отверстий 21,5 мм. Такое сочетание фрезерного и сверлильного инструмента позволяет выполнять несколько видов подготовки алюминиевого профиля на одном рабочем месте.

Выполняемые операции

LZ3F-290x100 предназначен для следующих операций:

• копировальное фрезерование;
• обработка различных отверстий;
• формирование канавок и пазов;
• выполнение дренажных прорезей;
• сверление с использованием головки для трёх отверстий;
• обработка по шаблону;
• обработка с вспомогательным позиционированием.

Конкретная форма и размеры обрабатываемых элементов зависят от установленного инструмента, используемого шаблона и геометрии профильной заготовки.

Преимущества LZ3F-290x100

• рабочий диапазон копирования 290 × 100 мм;
• два режима копирования;
• сочетание фрезерной и сверлильной обработки;
• использование фрез Ø5 и Ø8 мм;
• наличие сверлильной головки для трёх отверстий;
• возможность обработки отверстий, канавок и дренажных прорезей;
• входная мощность 2,25 кВт;
• компактная компоновка оборудования — 1000 × 1130 × 1600 мм.

Сочетание нескольких технологических операций на одном станке позволяет использовать LZ3F-290x100 как специализированное рабочее место для механической подготовки алюминиевого профиля.

Требования к подключению и установке

Для эксплуатации станка требуется электрическая сеть 380 В / 50 Гц. Входная мощность оборудования составляет 2,25 кВт.

Пневматическая система должна обеспечивать давление сжатого воздуха 0,5–0,8 МПа. Расход воздуха в технической карточке оборудования не указан.

Габариты станка составляют 1000 × 1130 × 1600 мм, масса — около 220 кг. При организации рабочего места необходимо дополнительно предусмотреть пространство для подачи, установки и извлечения алюминиевого профиля.

Область применения

LZ3F-290x100 предназначен для участков механической обработки алюминиевого профиля при производстве оконных и дверных конструкций. Оборудование применяется для формирования технологических отверстий, пазов, канавок и дренажных прорезей перед дальнейшей установкой комплектующих и сборкой конструкции.
