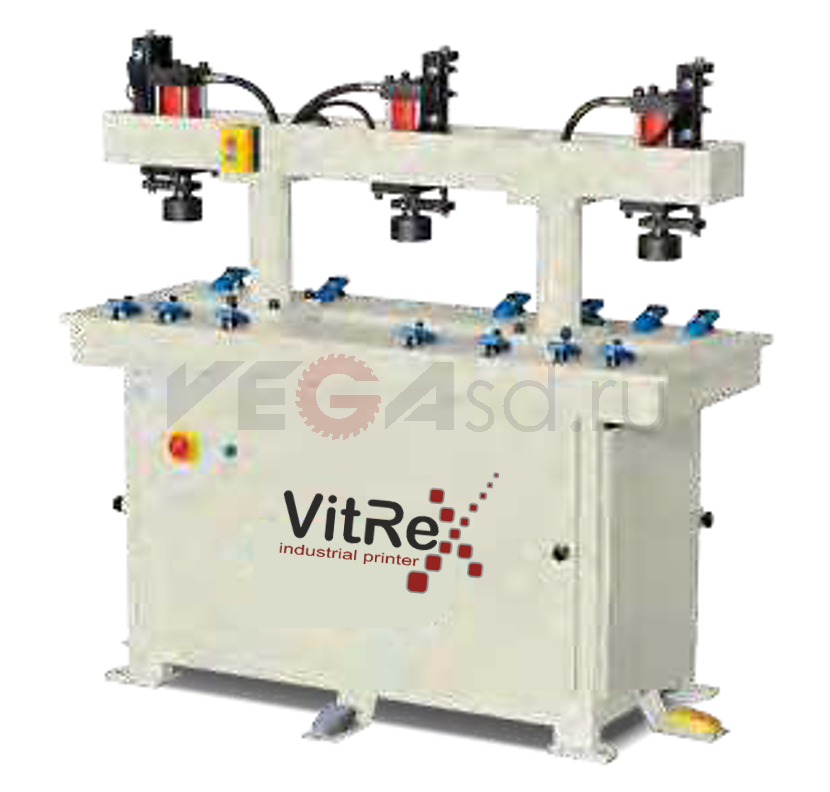

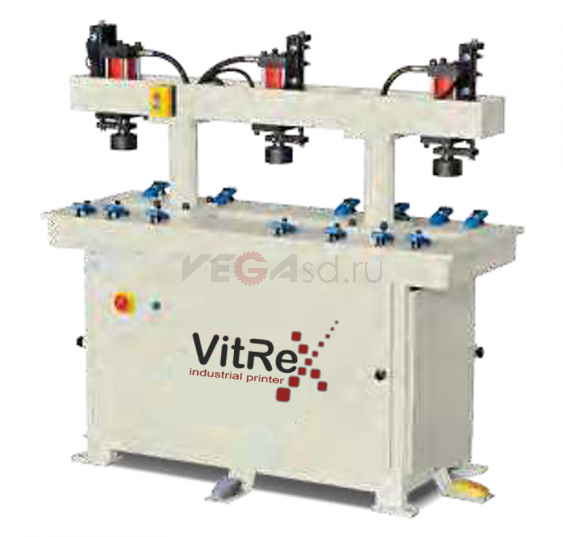

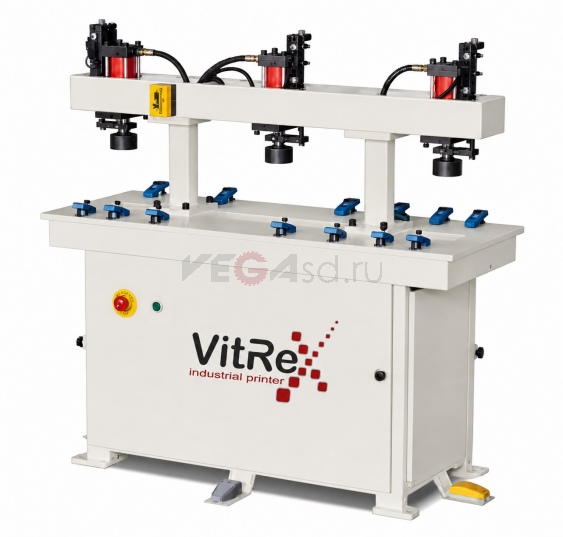

Штамповочный станок LYA-90

LYA-90 — штамповочный станок для обработки алюминиевого профиля при производстве оконных и дверных конструкций. Оборудование предназначено для выполнения операций пробивки и штамповки профильных заготовок с использованием сменных штампов. Модель применяется на участке механической обработки алюминиевого профиля перед последующими операциями сборки.

Конструкция позволяет применять комбинированные штампы и выполнять различные операции путем изменения рабочего положения. Это позволяет использовать один станок для нескольких типовых операций обработки профиля.

Назначение оборудования

LYA-90 предназначен для штамповочных операций при изготовлении алюминиевых оконных и дверных конструкций. Станок применяется для формирования технологических отверстий и других элементов в алюминиевом профиле, выполняемых методом штамповки.

Использование сменной оснастки позволяет адаптировать оборудование к различным операциям. Для конкретной профильной системы необходимо подобрать соответствующий комплект штампов с учетом геометрии профиля и требуемых отверстий.

Принцип работы

Алюминиевый профиль устанавливается в рабочую зону и позиционируется относительно установленного штампа. После фиксации заготовки рабочий механизм создает необходимое усилие, и установленная оснастка выполняет пробивку или формовку профиля.

В конструкции LYA-90 предусмотрено применение различных комбинаций штампов. Переход между операциями осуществляется путем изменения рабочего положения и использования соответствующей оснастки. Такая схема позволяет выполнять несколько типов штамповочных операций на одном станке.

Технические характеристики

Указанные электрические и гидравлические параметры совпадают в нескольких открытых технических описаниях модели LYA-90.

Конструкция и рабочие возможности

LYA-90 относится к оборудованию для штамповочной обработки алюминиевого профиля. В открытых технических описаниях модель представлена как гидравлический пресс, рассчитанный на работу со сменной штамповой оснасткой.

Главное преимущество такой технологии — обработка профиля без использования вращающегося режущего инструмента. Геометрия отверстия или другого формируемого элемента определяется установленным штампом.

Для разных профильных систем и технологических операций требуется соответствующая оснастка. Поэтому перед подбором комплекта штампов необходимо учитывать сечение профиля, расположение отверстий и назначение обрабатываемой детали.

Выполняемые операции

LYA-90 может применяться для:

• пробивки технологических отверстий в алюминиевом профиле;
• штамповочной обработки профильных заготовок;
• работы с одиночными и комбинированными штампами;
• выполнения различных операций посредством смены рабочего положения и оснастки;
• подготовки профильных деталей перед сборкой оконных и дверных конструкций.

Конкретные размеры, количество и конфигурация выполняемых отверстий определяются установленным комплектом штамповой оснастки.

Преимущества LYA-90

• специализированное применение для штамповки алюминиевого профиля;
• возможность работы с различной штамповой оснасткой;
• выполнение нескольких типов операций на одном станке;
• номинальное усилие прессования 80 кН;
• гидравлический принцип создания рабочего усилия;
• возможность использования в технологической цепочке производства алюминиевых окон и дверей.

Применение сменных штампов позволяет перенастраивать оборудование под разные технологические операции без необходимости использования отдельного станка для каждого вида пробивки.

Требования к подключению и установке

Для эксплуатации оборудования требуется электрическая сеть 380 В / 50 Гц. Мощность электродвигателя составляет 2,2 кВт.

Гидравлическая система работает при давлении до 12 МПа, объем масляного бака — 50 л.

При размещении станка необходимо предусмотреть устойчивую площадку, рабочее пространство для установки алюминиевого профиля и безопасную зону для работы оператора и замены штамповой оснастки.

Область применения

LYA-90 используется на предприятиях по производству алюминиевых оконных и дверных конструкций как оборудование для пробивки отверстий и выполнения других штамповочных операций в профильных заготовках. В комплексных линиях обработки алюминиевого профиля станок располагается на участке механической подготовки деталей перед сборкой.
