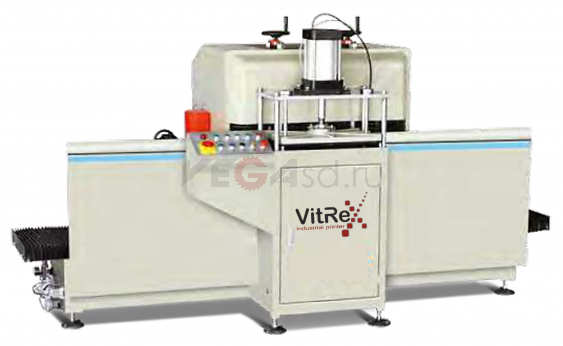

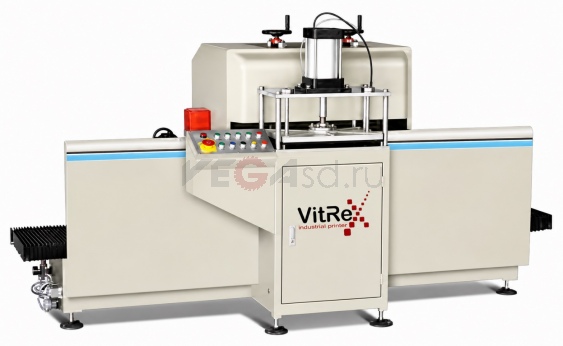

Торцефрезерный станок LXDZ-250x5 для алюминиевого профиля

LXDZ-250x5 — торцефрезерный станок для механической обработки алюминиевого профиля. Оборудование рассчитано на работу с различными типами профильных заготовок и позволяет выполнять обработку профиля за одну установку. Однократная фиксация заготовки уменьшает количество повторных переустановок и упрощает последовательную обработку торцевой части профиля.

Станок предназначен для производственных участков, где требуется стабильная обработка алюминиевых профильных деталей перед последующими операциями сборки.

Назначение оборудования

Основная задача LXDZ-250x5 — обработка торцевых участков алюминиевого профиля режущим инструментом. Конструкция рабочего стола предусматривает загрузочное пространство 1600 мм, что позволяет устанавливать профильную заготовку и фиксировать её в рабочей зоне станка.

Максимальный размер открытого шипа составляет 40 мм, а диапазон регулировки режущей головки — 85 мм. Это позволяет настраивать положение рабочего узла относительно обрабатываемого профиля в пределах предусмотренного конструкцией диапазона.

Принцип работы

Профиль размещается на рабочем столе и фиксируется в положении, необходимом для обработки. После фиксации режущий узел выполняет обработку торцевой части заготовки.

Однократный зажим позволяет выполнять предусмотренную обработку профиля без постоянной повторной установки детали. Это сокращает вспомогательные операции, связанные с позиционированием заготовки, и обеспечивает более удобную организацию серийной обработки однотипных профилей.

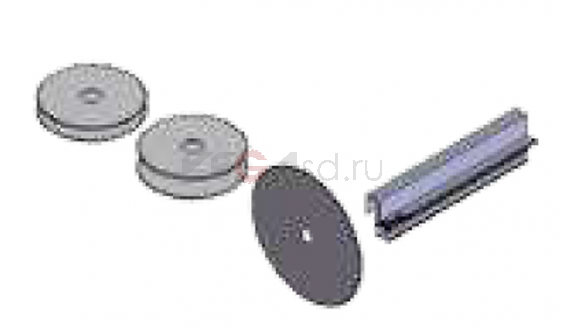

Для обработки используется режущий инструмент со спецификацией Ø250 × Ø32 мм. Частота вращения двигателя составляет 2800 об/мин.

Технические характеристики

Конструкция и рабочая зона

LXDZ-250x5 имеет рабочий стол с загрузочным пространством 1600 мм. Заготовка устанавливается и фиксируется непосредственно в зоне обработки, после чего режущая головка выполняет заданную технологическую операцию.

Силовая часть оборудования включает двигатели мощностью 4 × 3,0 кВт. Частота вращения составляет 2800 об/мин. Возможность регулировки режущей головки в диапазоне 85 мм позволяет адаптировать положение инструмента под конкретную геометрию обрабатываемой заготовки в пределах технических возможностей станка.

Для функционирования зажимных и исполнительных пневматических элементов требуется система сжатого воздуха.

Выполняемые операции

Основная технологическая операция станка — торцевое фрезерование алюминиевого профиля.

Конструкция позволяет:

• фиксировать профиль за одну установку;
• выполнять механическую обработку его торцевой части;
• обрабатывать открытый шип размером до 40 мм;
• регулировать положение режущей головки в диапазоне 85 мм;
• работать с различными алюминиевыми профильными заготовками в пределах допустимых размеров рабочей зоны.

Преимущества LXDZ-250x5

• обработка алюминиевого профиля при однократной фиксации заготовки;
• уменьшение количества повторных установок профиля;
• загрузочное пространство рабочего стола 1600 мм;
• четыре двигателя мощностью по 3,0 кВт;
• регулируемое положение режущей головки;
• возможность обработки открытого шипа до 40 мм;
• компактные для данного класса оборудования габариты рабочей установки.

Однократная фиксация особенно важна при повторяющихся производственных операциях: оператору не требуется снимать и заново позиционировать профиль между отдельными этапами обработки, если требуемая операция может быть выполнена в пределах одной установки.

Требования к подключению и установке

Станок подключается к промышленной электрической сети 380 В / 50 Гц. Мощность электродвигателей указана как 4 × 3,0 кВт.

Для работы пневматической системы необходимо обеспечить подачу сжатого воздуха с рабочим давлением 0,5–0,8 МПа.

Габаритные размеры оборудования составляют 3080 × 1160 × 1600 мм, масса — около 1200 кг. При планировании участка необходимо дополнительно предусмотреть пространство перед рабочей зоной для загрузки, позиционирования и извлечения алюминиевого профиля.

Область применения

LXDZ-250x5 подходит для производственных участков механической обработки алюминиевого профиля, где требуется торцефрезерование деталей перед дальнейшими операциями изготовления и сборки профильных конструкций.

Станок может применяться при серийной обработке однотипных заготовок, когда важны удобная фиксация профиля, повторяемость последовательности технологических операций и снижение количества ручных переустановок детали.
