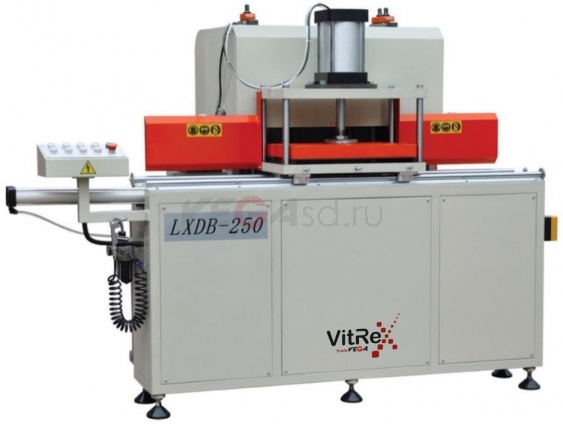

LXDB-250 Торцефрезерный станок

LXDB-250 Торцефрезерный станок — фрезерное оборудование для обработки профиля, предназначенное для подготовки технологических пазов, отверстий и торцевых выборок в профильных заготовках. Станок используется перед установкой фурнитуры, соединителей и сборкой конструкции, когда геометрию обработки необходимо повторять на серии деталей.

Назначение и принцип работы

Профиль фиксируется на рабочем столе, после чего фрезерные узлы обрабатывают торцевые поверхности и технологические выборки. Несколько приводов позволяют выполнять заданные операции без постоянной перестановки заготовки, сокращая число вспомогательных установов.

Применение в производственном процессе

Торцевая обработка применяется для подготовки профилей к Т-образным, импостным и другим соединениям. Инструмент снимает материал с торца по заданному профилю, чтобы сопрягаемые детали корректно состыковались при дальнейшей сборке. При подборе важно учитывать геометрию профильной системы, набор фрез, глубину обработки и способ фиксации заготовки. В технической оценке модели существенны подтвержденные значения «Рабочее давление воздуха» (0,5–0,8 МПа) и «Рабочий диапазон стола» (0–1050 мм); их следует проверять относительно типовых деталей предприятия.

Практическая оценка работы и преимущества

• Позволяет выполнять пазы, отверстия и торцевые выборки по заданной настройке или шаблону.
• Снижает потребность в ручной разметке при повторяемой обработке однотипных профилей.
• Подготавливает профиль под фурнитуру, соединители и последующие операции сборки.

Технические характеристики

Что учитывать при подборе и интеграции

Ключевые параметры выбора — рабочий диапазон, сечение профиля, расположение требуемых пазов и отверстий, диаметр инструмента, частота вращения шпинделя, способ базирования и пневмоподключение.

Поставка, ввод в эксплуатацию и сервис

VEGA (ООО «Витрекс») выполняет подбор оборудования под профильную систему и номенклатуру изделий, согласование технической комплектации и поставку. Монтаж, пусконаладочные работы, обучение персонала, гарантийное и послегарантийное обслуживание выполняются в объеме, согласованном договором и спецификацией.
