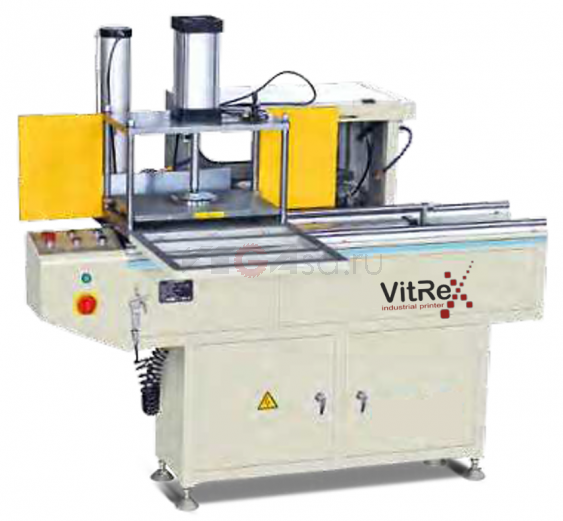

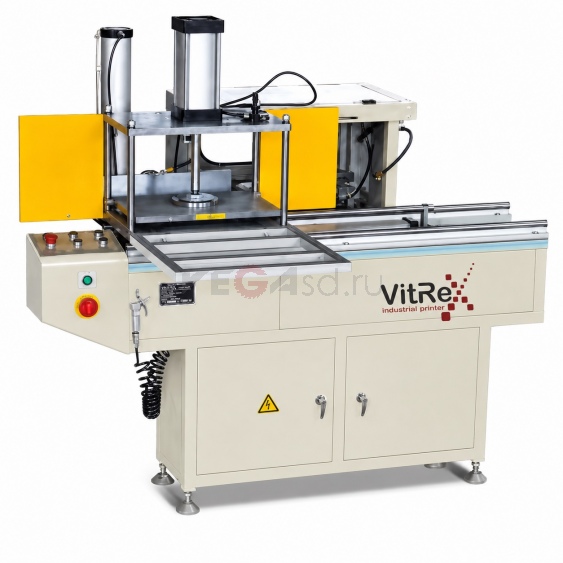

Торцефрезерный станок LXD-200x4 для алюминиевого профиля

LXD-200x4 — торцефрезерный станок для механической обработки алюминиевого профиля. Оборудование рассчитано на работу с различными типами профильных заготовок. Однократный зажим позволяет обрабатывать цельный профиль без лишних повторных установок, что сокращает вспомогательные операции при серийной обработке.

Станок оснащён фрезерным инструментом диаметром Ø200 и Ø180 мм, рабочим столом размером 550 × 380 мм с ходом 950 мм и рассчитан на обработку открытого шипа размером до 80 × 50 мм.

Назначение оборудования

LXD-200x4 применяется для торцевого фрезерования алюминиевого профиля. Основная задача оборудования — механическая обработка торцевой части профильной заготовки перед последующими технологическими операциями и сборкой алюминиевых конструкций.

Возможность однократного зажима цельного профиля упрощает его позиционирование и позволяет уменьшить количество повторных установок заготовки.

Принцип работы

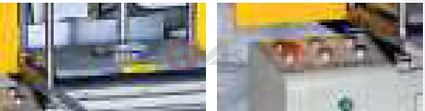

Алюминиевый профиль устанавливается на рабочий стол и фиксируется в необходимом положении. После фиксации выполняется фрезерная обработка торцевой части заготовки.

Рабочий стол имеет ход 950 мм, обеспечивающий необходимое перемещение в зоне обработки. Для выполнения операций применяются фрезы диаметром Ø200 мм и Ø180 мм. Диаметр шпинделя составляет Ø32 мм, допустимая толщина устанавливаемых фрез — 160 мм.

Технические характеристики

Конструкция и рабочие узлы

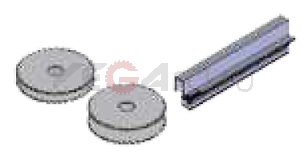

Станок оборудован шпинделем диаметром Ø32 мм и комплектом фрезерного инструмента: одной фрезой диаметром Ø200 мм и тремя фрезами диаметром Ø180 мм. Максимальная толщина устанавливаемого комплекта фрез составляет 160 мм.

Рабочий стол размером 550 × 380 мм имеет ход 950 мм. Такая компоновка обеспечивает размещение и перемещение профильной заготовки относительно режущего инструмента в пределах рабочей зоны станка.

Частота вращения двигателя составляет 2800 об/мин. В технических характеристиках оборудования указана мощность 2 × 2,2 кВт.

Выполняемые операции

Основная технологическая операция LXD-200x4 — торцевое фрезерование алюминиевого профиля.

Конструкция станка позволяет:

• выполнять механическую обработку торца алюминиевого профиля;
• работать с различными профильными заготовками;
• фиксировать цельный профиль за один зажим;
• использовать комплект фрез диаметром Ø200 и Ø180 мм;
• выполнять обработку открытого шипа размером до 80 × 50 мм;
• перемещать рабочий стол в пределах хода 950 мм.

Преимущества LXD-200x4

• однократный зажим профильной заготовки;
• обработка различных алюминиевых профилей;
• максимальный размер открытого шипа 80 × 50 мм;
• рабочий ход стола 950 мм;
• комплект фрез различного диаметра;
• возможность установки фрез общей толщиной до 160 мм;
• относительно компактные габариты — 1780 × 830 × 1630 мм.

Однократная фиксация профиля снижает количество вспомогательных операций по его повторной установке и позиционированию, что особенно удобно при обработке однотипных заготовок.

Требования к подключению и установке

Для эксплуатации станка требуется промышленная электрическая сеть 380 В / 50 Гц.

Пневматическая система должна обеспечивать рабочее давление сжатого воздуха 0,5–0,8 МПа.

Габаритные размеры станка составляют 1780 × 830 × 1630 мм, масса — около 420 кг. При размещении оборудования необходимо дополнительно предусмотреть свободное пространство для установки, подачи и извлечения алюминиевых профильных заготовок.

Область применения

LXD-200x4 предназначен для производственных участков, выполняющих механическую обработку алюминиевого профиля. Станок применяется на этапе торцевого фрезерования перед последующими операциями обработки и сборки профильных деталей.

Оборудование подходит для серийной обработки различных алюминиевых профилей, когда требуется однократная фиксация заготовки и обработка торцевой части с применением нескольких фрезерных инструментов.
