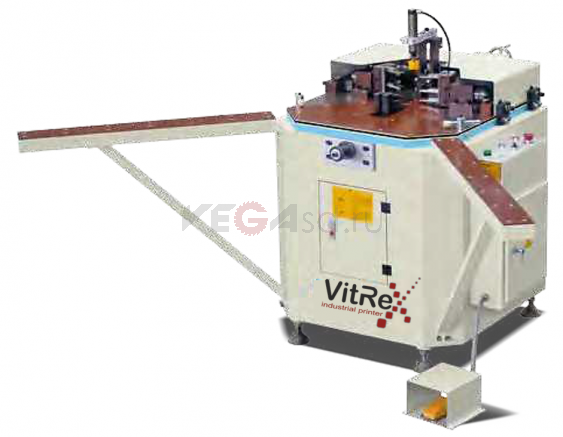

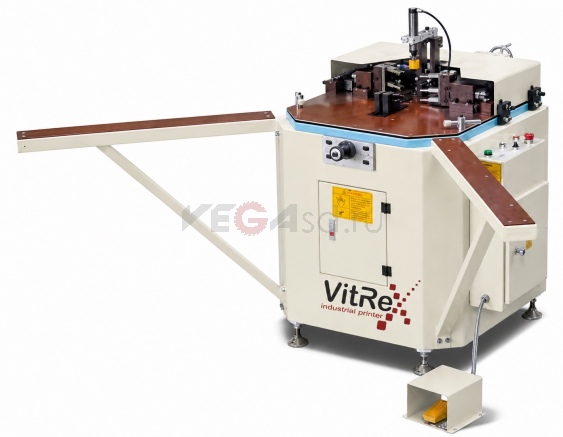

LMB-120S Сверхмощный угловой комбинированный станок

LMB-120S — угловой комбинированный станок для выполнения перфорации при совмещении углов алюминиевых оконных и дверных конструкций. Оборудование предназначено для профессионального производства изделий из алюминиевого профиля и используется для формирования угловых соединений подготовленных элементов рамы.

Станок рассчитан на работу с профилем шириной до 90 мм. Для выполнения рабочей операции используется регулируемый групповой угловой инструмент. Номинальное давление составляет 15 МПа, что позволяет выполнять силовую обработку профильных элементов при угловой сборке.

Назначение

LMB-120S предназначен для перфорации и обработки при совмещении углов алюминиевых окон и дверей.

В процессе сборки подготовленные элементы алюминиевой конструкции необходимо точно совместить и сформировать соединение в угловой зоне. Использование специализированного станка позволяет выполнять эту операцию с контролируемым силовым воздействием и фиксированным положением обрабатываемого профиля.

Оборудование рассчитано на алюминиевый профиль шириной до 90 мм. Возможность обработки конкретной профильной системы определяется геометрией сечения профиля и применяемым рабочим инструментом.

Принцип работы

Подготовленные элементы алюминиевой конструкции устанавливаются и позиционируются в рабочей зоне станка. После совмещения элементов выполняется рабочая операция с использованием углового инструмента.

Силовое воздействие обеспечивает гидравлическая система с номинальным давлением 15 МПа. Пневматические механизмы работают при давлении сжатого воздуха 0,4–0,6 МПа.

Конструкция предусматривает регулируемый групповой угловой инструмент, позволяющий настраивать рабочую зону в соответствии с выполняемой операцией и конфигурацией соединения.

После правильного позиционирования профиля выполняется обработка зоны углового соединения, необходимая для последующей сборки алюминиевой конструкции.

Технические характеристики

Обработка алюминиевого профиля

LMB-120S рассчитан на работу с алюминиевым профилем шириной до 90 мм. Этот параметр необходимо учитывать при подборе оборудования под используемую оконную или дверную профильную систему.

Конкретная совместимость зависит не только от общей ширины профиля, но и от его геометрии, расположения внутренних камер и конфигурации зоны углового соединения.

Перед использованием станка с новой профильной системой необходимо подобрать и настроить рабочий инструмент в соответствии с геометрией соединяемых элементов.

Угловой рабочий узел

В описании LMB-120S указано применение настраиваемого группового углового инструмента. Такая конструкция предназначена для адаптации рабочего узла к выполняемой операции при формировании углового соединения.

Регулировка рабочего инструмента позволяет установить его положение относительно обрабатываемого профиля и обеспечить правильное воздействие на заданную область соединения.

При работе с различными профильными системами положение инструмента и параметры обработки должны соответствовать геометрии конкретного алюминиевого профиля.

Гидравлическая система

Основная силовая операция выполняется при помощи гидравлической системы.

Номинальное давление — 15 МПа.

Высокое рабочее давление позволяет создавать необходимое усилие для выполнения перфорации и обработки алюминиевого профиля при формировании углового соединения.

Для гидравлической системы предусмотрен масляный бак емкостью 20 литров.

Состояние гидравлической системы непосредственно влияет на стабильность создаваемого рабочего усилия и функционирование исполнительных механизмов оборудования.

Пневматическая система

Для работы LMB-120S требуется подключение к системе сжатого воздуха.

Основные параметры:

• рабочее давление — 0,4–0,6 МПа;
• расход воздуха — 0,2 л/мин.

Сжатый воздух используется для работы пневматических механизмов станка. При подключении оборудования необходимо обеспечить стабильное давление воздуха в установленном диапазоне.

Электрические параметры

Станок предназначен для подключения к промышленной трехфазной электрической сети:

380 В / 50 Гц.

Номинальная мощность оборудования составляет:

2,2 кВт.

Эти параметры необходимо учитывать при подготовке точки электрического подключения оборудования на производственном участке.

Конструкция оборудования

LMB-120S представляет собой компактный угловой комбинированный станок промышленного исполнения.

Габариты оборудования:

1000 × 1200 × 1200 мм.

Масса:

около 340 кг.

Компактные размеры позволяют разместить станок на специализированном участке сборки алюминиевых конструкций без необходимости организации крупной производственной зоны.

Конструкция объединяет рабочую зону для размещения профиля, угловой рабочий инструмент, гидравлическую систему, масляный бак и пневматические исполнительные механизмы.

Выполняемые операции

Основные подтвержденные возможности LMB-120S:

• перфорация алюминиевого профиля при совмещении углов;
• обработка угловых соединений алюминиевых окон;
• обработка угловых соединений алюминиевых дверей;
• работа с профилем шириной до 90 мм;
• регулировка рабочего углового инструмента;
• выполнение силовой операции при номинальном давлении 15 МПа.

Конкретная конфигурация создаваемого соединения определяется применяемым инструментом и геометрией используемой профильной системы.

Производительность процесса

LMB-120S специализирован именно на операции обработки углового соединения. Использование отдельного станка для этой операции позволяет выполнять силовую обработку профильных элементов без ручного формирования соединения.

Фактическая производительность зависит от конфигурации профиля, типа углового соединения, настройки рабочего инструмента и организации работы оператора.

Количество обрабатываемых рам или угловых соединений в час в опубликованных технических характеристиках не указано, поэтому расчет производительности для конкретного производства требует дополнительных исходных данных.

Преимущества LMB-120S

• Специализированная угловая обработка — станок предназначен для перфорации при совмещении углов алюминиевых окон и дверей.
• Работа с профилем шириной до 90 мм — позволяет использовать оборудование с соответствующими профильными системами.
• Регулируемый групповой угловой инструмент — обеспечивает возможность настройки рабочего узла под выполняемую операцию.
• Номинальное давление 15 МПа — обеспечивает необходимое силовое воздействие при обработке соединения.
• Гидравлическая система с масляным баком объемом 20 л.
• Пневматическая система с рабочим диапазоном давления 0,4–0,6 МПа.
• Компактные габариты 1000 × 1200 × 1200 мм позволяют рационально разместить станок на производственном участке.
• Масса около 340 кг при промышленном исполнении оборудования.
• Номинальная мощность 2,2 кВт, что позволяет использовать станок в стандартной промышленной сети 380 В.
