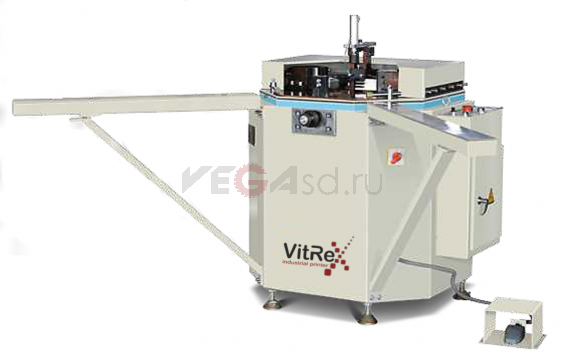

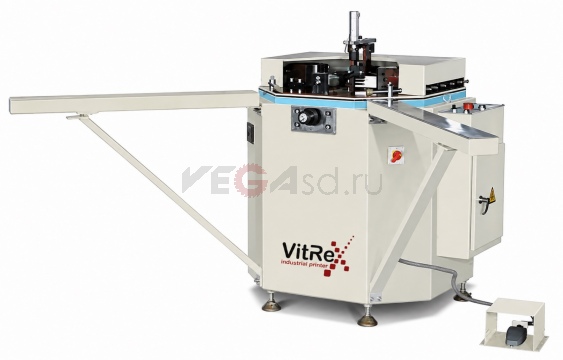

Угловой комбинированный станок LMB-120

LMB-120 — угловой комбинированный станок для перфорации и совмещения углов алюминиевых оконных и дверных конструкций. Оборудование оснащено гидравлическим приводом и рассчитано на работу с алюминиевым профилем шириной до 90 мм.

Общее давление при совмещении углов составляет 48 кН, номинальное давление гидравлической системы — 15 МПа. Регулируемые рабочие элементы позволяют настраивать положение инструмента под геометрию используемого профиля.

Назначение

LMB-120 предназначен для обработки угловых соединений при сборке конструкций из алюминиевого профиля. Подготовленные элементы устанавливаются в рабочую зону, позиционируются и фиксируются, после чего гидравлический механизм выполняет необходимое силовое воздействие.

Регулировка рабочих узлов позволяет адаптировать станок к различным профильным системам в пределах его технических возможностей.

Технические характеристики

Гидравлическая и пневматическая системы

Основная рабочая операция выполняется гидравлическим приводом с номинальным давлением 15 МПа. Общее усилие при совмещении углов составляет 48 кН. Объем масляного бака — 20 л.

Для работы пневматических механизмов требуется сжатый воздух давлением 0,6–0,8 МПа с расходом 3 л/мин.

Регулировка рабочего узла

Ход углового обжимного кожуха составляет 0–85 мм, а регулируемый диапазон основного блока позиционирования — 54 мм. Эти регулировки позволяют устанавливать рабочий инструмент относительно зоны углового соединения конкретного профиля.

Конструкция

LMB-120 имеет компактное промышленное исполнение с габаритами 1000 × 1200 × 1200 мм и массой около 340 кг. Конструкция объединяет гидравлический привод, пневматические механизмы, регулируемый угловой рабочий узел и систему позиционирования профиля.

Выполняемые операции

• Перфорация алюминиевого профиля при совмещении углов.
• Обработка углов алюминиевых оконных и дверных конструкций.
• Работа с профилем шириной до 90 мм.
• Регулировка углового обжимного механизма.
• Гидравлическое формирование углового соединения.

Преимущества LMB-120

• Гидравлический привод с рабочим давлением 15 МПа.
• Усилие при совмещении углов — 48 кН.
• Обработка профиля шириной до 90 мм.
• Регулировка обжимного кожуха в диапазоне 0–85 мм.
• Регулируемый блок позиционирования — 54 мм.
• Компактные габариты и масса около 340 кг.
• Номинальная мощность всего 1,5 кВт.
• Специализированное исполнение для угловой сборки алюминиевых окон и дверей.
