Автоматический станок для крепления армирования в ПВХ-профиле

Автоматический станок для вкручивания винтов предназначен для крепления стального армирования внутри ПВХ-профиля при производстве пластиковых окон и дверей. Оборудование автоматизирует операции подачи винтов, позиционирования профиля, зажима и закручивания, сокращая количество ручных операций на участке армирования профиля.

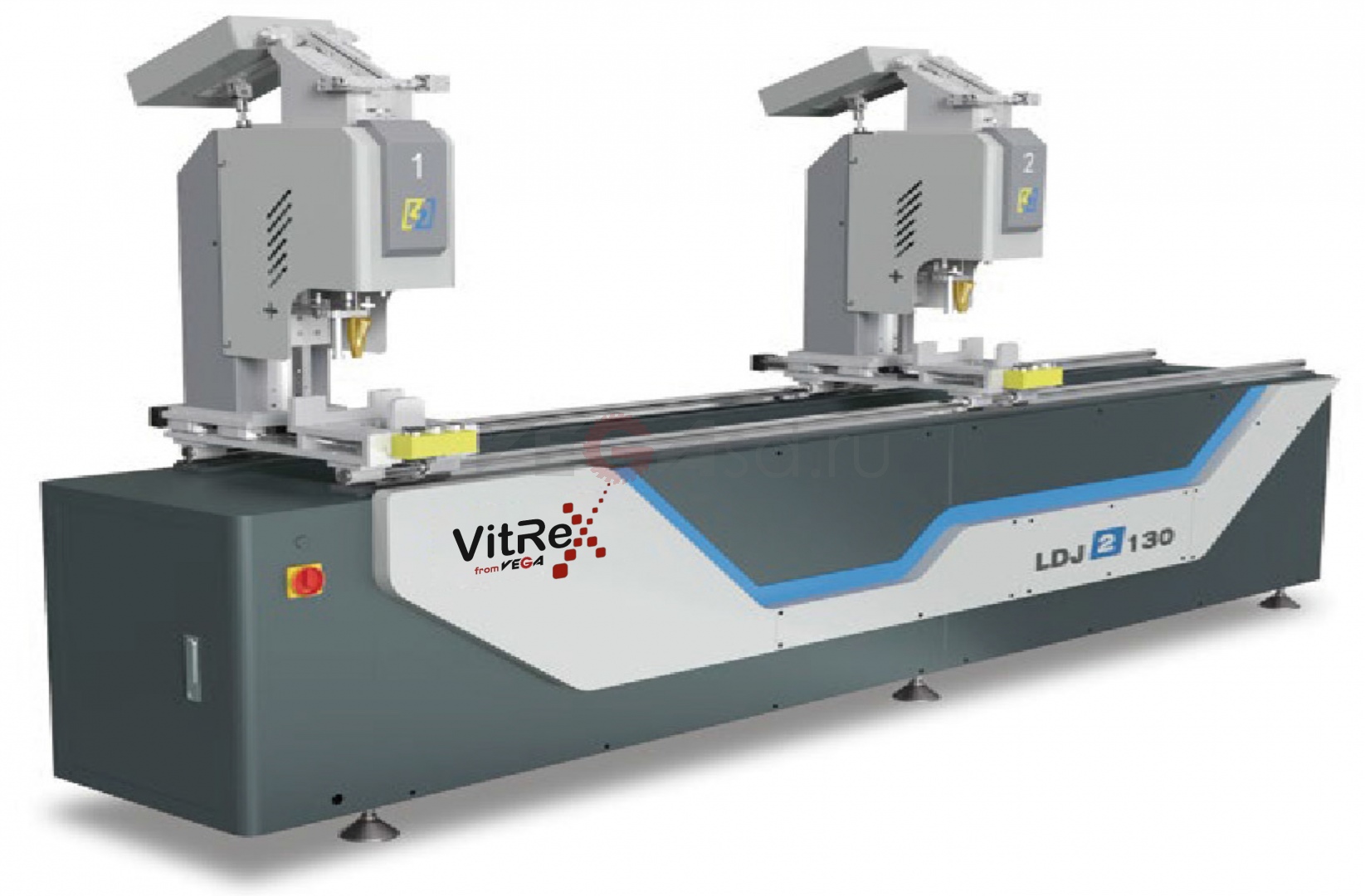

Станок оснащён двумя рабочими головками, благодаря чему возможно одновременное закручивание двух винтов. Такое исполнение позволяет повысить производительность участка и обеспечить стабильное выполнение технологической операции при серийном производстве оконных и дверных конструкций из ПВХ.

Принцип работы

ПВХ-профиль с установленным внутри стальным армирующим элементом подаётся в рабочую зону станка. После позиционирования оборудования выполняет автоматический цикл:

1. фиксация профиля;

2. автоматическая подача винтов;

3. позиционирование рабочих головок;

4. закручивание винтов в ПВХ-профиль и стальное армирование;

5. переход к следующей позиции крепления.

Подача винта, зажим и закручивание выполняются автоматически, что снижает зависимость качества операции от квалификации оператора и уменьшает трудозатраты.

Основные преимущества

Две головки для одновременной работы. Станок позволяет одновременно закручивать два винта, повышая производительность по сравнению с выполнением операции одной рабочей головкой.

Регулируемое расстояние между винтами. Межосевое расстояние устанавливается в диапазоне 270–400 мм, что позволяет адаптировать оборудование к различным требованиям производства.

Регулировка затягивания винтов. Параметры закручивания могут настраиваться в соответствии с применяемым ПВХ-профилем, армированием и крепежом. При выполнении регулировки, как правило, не требуется сложная переналадка оборудования.

Использование стандартного крепежа. Конструкция предусматривает возможность применения стандартных винтов соответствующего типоразмера без жёсткой привязки к одному производителю крепёжных элементов.

Быстрая замена винтов. Система подачи обеспечивает удобный доступ к крепежу и позволяет оперативно выполнять замену используемых винтов при переналадке производства.

Автоматизация производственного процесса. Оператору не требуется вручную устанавливать и закручивать каждый винт, что особенно важно при серийном изготовлении оконных и дверных ПВХ-конструкций.

Технические характеристики

Применение

Автоматический станок используется на предприятиях по производству:

• пластиковых окон;

• ПВХ-дверей;

• оконных и дверных блоков;

• конструкций из армированного ПВХ-профиля;

• светопрозрачных конструкций из ПВХ.

Оборудование может применяться как самостоятельный производственный станок или как часть комплексной линии обработки ПВХ-профиля.

Автоматизация армирования ПВХ-профиля

Крепление металлического армирования является одной из обязательных операций при изготовлении большинства оконных и дверных конструкций из ПВХ. Использование автоматического станка позволяет стандартизировать эту операцию, выдерживать заданное расстояние между точками крепления и обеспечивать повторяемость процесса закручивания винтов.

Благодаря двум рабочим головкам, регулируемому шагу крепления и автоматической подаче винтов оборудование подходит для предприятий с серийным производством ПВХ-конструкций.

Для подбора конфигурации станка необходимо учитывать сечение и высоту используемого ПВХ-профиля, толщину металлического армирования, тип и размеры винта, а также требуемое расстояние между точками крепления.
