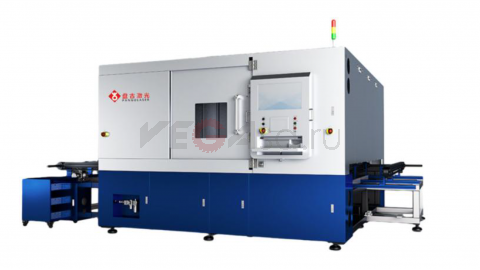

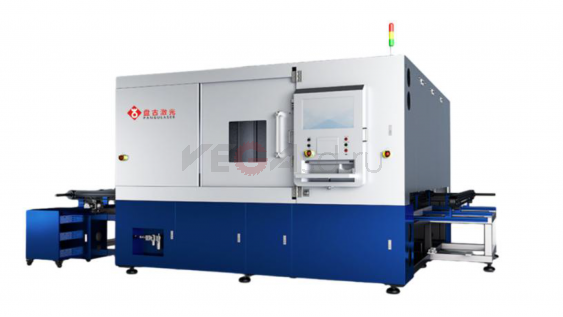

Станок для лазерной резки стекла PG-DK2101A

Размеры обработки

1200х900 мм

Способ сверления

3D-гальванометр + гибридный подъемник оси Z

Точность повторного позиционирования по оси Z

±0,02мм

Точность повторного позиционирования по осям XY

±0,02мм

Способ позиционирования

Механическое позиционирование с помощью конвейера / позиционирование с помощью системы технического зрения

Тип лазера

Лазер Pangu собственного производства мощностью 100 Вт

Максимальный диаметр отверстия

120 мм (свыше 500 мм в диаметре при соединении или сращивании отверстий)

Толщина обработанного стекла

Ультрабелое стекло – 19 мм; зеленое стекло – 10 мм

Размеры осколков

500 мкм

Форма отверстий

Круглые отверстия, многоугольные отверстия, фигурные отверстия, отверстия с фаской, возможно, снятие фаски

Потребляемая мощность

6,0 кВт

Характеристики источника электропитания

Трехфазный 380 В / 50 Гц

Габариты оборудования (ДхШхВ)

2925х2600х2380 мм (в зависимости от фактического продукта)

Масса станка

4 тонны

Параметры, обеспечиваемые покупателем

Потребляемая мощность

380 В / 3 фазы / 50 Гц / 6,0 кВт (включая удаление пыли)

Диаметр вытяжного отверстия

Более 100 мм

Источник воздуха

Давление – 0,4-0,8 МПа

Диаметр воздуховода – 10 мм

Сжатый воздух должен быть обезвожен, обезжирен и высушен, его качество должно соответствовать локальным требованиям

Стандарт GB/T13277-91, уровень 1
