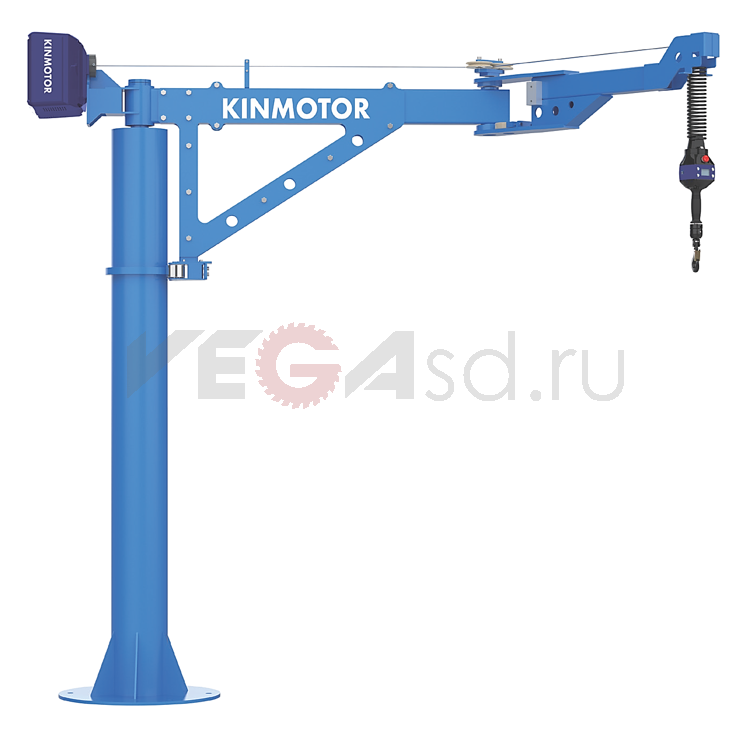

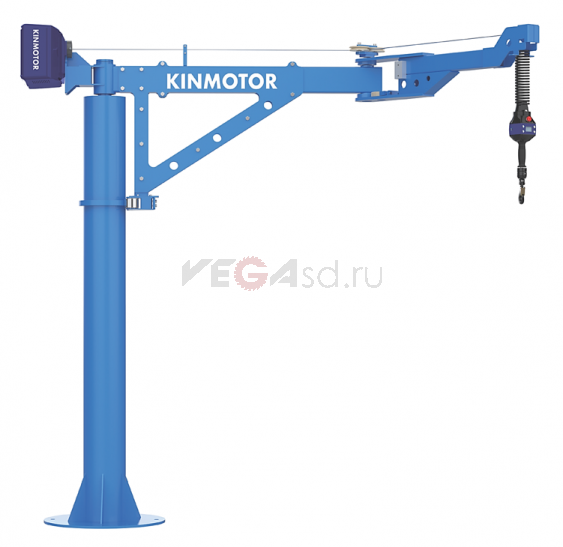

Интеллектуальный складной стреловой кран JZ-E

Основные преимущества

• Исполнение из нержавеющей стали — для производственных участков с повышенными требованиями к чистоте.

• Складная двухсекционная стрела — возможность перемещать груз между рабочими позициями и складывать стрелу после выполнения операции.

• Три варианта грузоподъёмности: 100, 200 и 300 кг.

• Длина стрелы до 4 метров — конфигурация с двумя секциями по 2 метра.

• Регулируемый демпфирующий блок — настройка сопротивления движению поворотного механизма.

• Совместимость с интеллектуальными подъёмниками серии X3.

• Управление оператором непосредственно при работе с грузом.

Для каких задач нужен складной кран

При сборке, загрузке оборудования и перемещении деталей между соседними рабочими местами важны не только масса груза, но и удобство его подачи. Оператору необходимо поднять изделие, провести его по доступной траектории и установить в нужное положение.

Складной стреловой кран JZ-E предназначен для организации таких локальных подъёмно-транспортных операций. Он может рассматриваться для обслуживания сборочных постов, передачи деталей со стола на оборудование и работы с грузами в пределах отдельной производственной зоны.

Основная задача при подборе — согласовать рабочую область крана с реальным маршрутом изделия: от места захвата до точки установки.

Как работает двухсекционная стрела

По конструктивному принципу шарнирная стрела изменяет положение за счёт поворота отдельных секций. Это позволяет подводить подвес к различным точкам рабочей зоны. Вертикальное перемещение выполняет установленный подъёмник.

Оператор управляет подъёмом и направляет груз к месту установки. При этом подъёмный механизм принимает на себя его вес, сокращая необходимость ручного подъёма тяжёлых деталей.

Складная конструкция особенно полезна там, где рядом с рабочим местом расположены столы, ограждения и технологическое оборудование. Однако доступность каждой точки проверяется по планировке: общая длина стрелы сама по себе не гарантирует возможность пройти между препятствиями.

Нержавеющая сталь для чистых условий работы

Конструкция JZ-E изготовлена из нержавеющей стали. Такое исполнение подходит для участков, где материал оборудования и удобство очистки имеют значение при организации рабочего места.

При выборе для конкретного производства учитывают применяемые моющие средства, условия эксплуатации и требования к содержанию поверхностей. Если предприятие предъявляет специальные требования к чистоте, их необходимо включить в техническое задание на поставку.

Работа с интеллектуальным подъёмником X3

Для крана предусмотрена совместимость с интеллектуальными подъёмниками серии X3. Стреловая конструкция формирует рабочую область, а подъёмник обеспечивает вертикальное перемещение груза.

Захват подбирается под изделие. Для детали с удобной точкой подвеса, листового материала и готового узла могут потребоваться разные решения. Поэтому при подборе важно учитывать не только массу, но и форму, положение центра тяжести, состояние поверхности и допустимый способ удержания.

Правильно выбранная оснастка помогает организовать удобную подачу изделия и уменьшить количество ручных перехватов.

Модели и грузоподъёмность

Длина стрелы: 2–4 м в зависимости от исполнения.
Максимальная конфигурация: две секции по 2 м.
Совместимые подъёмники: серия X3.

Высота установки, рабочие углы поворота и способ крепления согласовываются для выбранной модели и площадки.

Что учитывать при подборе

Для выбора оборудования необходимо определить:

1. Полную поднимаемую массу — изделие вместе с захватом и другой подвесной оснасткой.

2. Точки захвата и установки — их расположение относительно опоры крана.

3. Необходимую высоту подъёма — с учётом габаритов груза и оборудования.

4. Препятствия в рабочей зоне — ограждения, коммуникации, станки и проходы.

5. Условия монтажа — несущую способность основания или конструкции крепления.

6. Требования к чистоте и обслуживанию — доступ к механизмам и порядок очистки.

Практическая польза для производства

Экономический эффект такого оборудования оценивают по конкретной операции: времени подачи детали, количеству ручных перемещений и числу сотрудников, участвующих в подъёме.

Складной кран с подъёмником позволяет передать вес изделия механизму и сосредоточить действия оператора на перемещении и установке. Для повторяющихся операций это создаёт основу для более удобной организации рабочего места и снижения физической нагрузки.

Компания VEGA — ООО «Витрекс» — подбирает исполнение крана, подъёмник и захват с учётом массы изделий, планировки участка и технологического процесса.
