Оборудование для гидроабразивной резки YONGDA

Назначение и принцип работы

Гидроабразивная резка (водоструйная резка) – современная технология обработки материалов с помощью водяной струи высокого давления с добавлением абразива. Оборудование YONGDA позволяет выполнять точную резку самых твердых материалов: металлов, стекла, керамики, камня, пластика и их комбинаций.

Типовой комплект оборудования включает: рабочий стол, насос высокого давления, режущую головку и систему управления с ЧПУ. Технология обеспечивает точность реза до ±0.1 мм, что сопоставимо с лазерной резкой, но без термического воздействия на материал.

Особенности и преимущества

Станки YONGDA отличаются высокой производительностью и универсальностью. Они позволяют обрабатывать материалы толщиной до 200 мм (в зависимости от типа материала) со скоростью до 6000 мм/мин. Использование гранатового песка в качестве абразива обеспечивает чистый рез без сколов и деформаций.

Основные преимущества: отсутствие термического воздействия на материал, возможность обработки комбинированных материалов, высокая точность реза, экологичность процесса.

Когда требуется замена оборудования

Гидроабразивные станки YONGDA – это надежное промышленное оборудование с длительным сроком службы. Однако при интенсивной эксплуатации могут потребоваться замена отдельных компонентов: сопел, насадок, уплотнений насоса высокого давления.

Признаки износа: снижение давления струи, ухудшение качества реза, повышенный шум при работе насоса, подтекание рабочей жидкости.

Совместимость

Оборудование YONGDA предназначено для промышленного использования в различных отраслях: металлообработка, производство мебели, рекламная продукция, строительство и отделка.

Технические характеристики

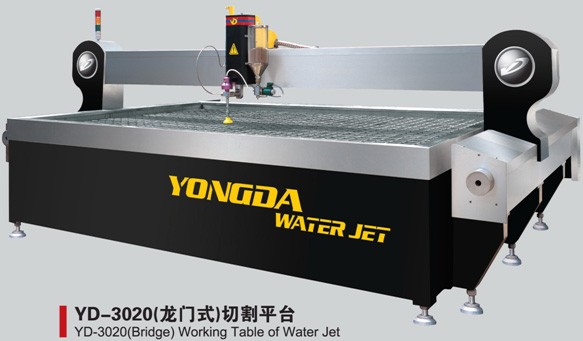

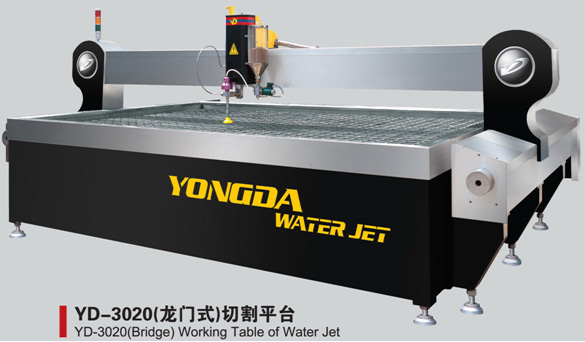

• Модельный ряд: YD-1212, YD-2015, YD-2515, YD-3015, YD-3020, YD-4020
• Тип устройства: консольный мост/мост
• Размер рабочего стола: от 1300×1300 мм до 4100×2100 мм
• Ход по осям: X – от 1200 до 4000 мм, Y – от 1200 до 2000 мм, Z – 130 мм
• Точность реза: ±0.1 мм
• Скорость перемещения: 6000-15000 мм/мин
• Давление рабочей жидкости: 350-400 MПa
• Мощность электродвигателя: 24 кВт
• Электропитание: 220V/380V/415VAC, 50/60Hz

Почему выгодно купить в Vega

Компания Vega предлагает оригинальное оборудование YONGDA с гарантией производителя. В наличии широкий выбор моделей для различных задач. Обеспечиваем доставку по всей России и СНГ, профессиональную консультацию по подбору оборудования и сервисное обслуживание.

Совместимость и характеристики

Компания YONGDA является лидером по производству оборудования для работы с самыми разными материалами: металлами, керамикой, камнем, пластиком и пр. Она существует уже более двадцати лет, и за это время её продукция получила признание и начала пользоваться спросом не только в Китае, но и по всему миру. Сегодня представительство YONGDA есть и в Москве. За время, прошедшее со дня основания компании, её инженеры довели до совершенства технологии создания станков для обработки керамики, стекла, стали, титана, пластика, гранита и алюминия. YONGDA выпускает большой ассортимент оборудования, позволяющего выполнять практически любые работы: станки для контурной резки облицовочной плитки, установки для гидроабразивной резки, кромкошлифовальные и калибровочные станки, станки для снятия фаски и многие другие. Представляем Вашему вниманию Гидроабразивную резку YONGDA. 1. Гидроабразивная резка (водоструйная резка) – это современная технология резки материала с помощью водяной струи высокого давления с абразивом. С помощью станка для водоструйной резки Вы сможете произвести качественно новые товары и услуги. А это, в частности: изготовление художественных мраморных и гранитных панно для отделки интерьеров и фасадов зданий состоящие из сложных элементов различных оттенков и формы; логотипы фирм, рекламная продукция из нетрадиционных на сегодня материалов (гранит, мрамор); быстрый и качественный раскрой и изготовление несерийных изделий из резины и линолеума; резка стекла для изготовления мебели изготовление изделий из натурального гранита, мрамора, стекла, алюминия; и многое другое. Используя технологию резки водой можно обработать с высокой точностью и производительностью самые твердые материалы, а также самые различные их комбинации. Высокая точность реза не уступает технологии лазерной резки. Типовой комплект оборудования для водоструйной резки (Water jet) включает: рабочий стол, насос высокого давления и систему с ЧПУ. Рабочий стол с устройством позиционирования: Предназначены для размещения заготовок, приема рабочей жидкости и отходов резания, перемещения режущей головки по заданной траектории. Размеры рабочей поверхности, мм: ХХХХхХХХХ Максимальный вес заготовки, кг: Способ удаления отходов резки: ручной Точность позиционирования, мм: +/- 0.1 Скорость перемещения, мм/мин: 6000/15000 Вспомогательный энергоноситель: сжатый воздух Насос высокого давления: Предназначен для сжатия рабочей жидкости до требуемого давления и передачи ее в режущую головку. Рабочая жидкость: вода Вспомогательная жидкость: масло гидравлическое Охлаждающая жидкость: вода Давление рабочей жидкости, Mпa: 350/400 Расход рабочей жидкости, л/мин.: 3,7 Объем вспомогательной жидкости, л: 200 Давление вспомогательной жидкости, Mпa: 31,5 Расход охлаждающей жидкости, л/мин: 4 Мощность электродвигателя, кВт: 24/380 Электропитание: 240V/380V/460VAC, 50/60Hz Габаритные размеры, мм: 2000X1400X1400 Масса, кг, не более: 1700 Головка режущая: Диаметры струеформирующих сопел, мм: 0,20 Диаметры твердосплавных насадок, мм: 0,76 Масса, кг: 3,0 Ёмкость бункера для абразива, кг: 1 Используемый абразив – гранатовый песок: 0,2-0,5мм. Система управления комплексом: Управление гидроабразивным комплексом осуществляет микропроцессорный контроллер, обрабатывающий управляющие команды от компьютера. Для удобства оператора в непосредственной близости к зоне резки установлен пульт оператора с расположенными на нем органами управления комплексом. Микропроцессорный контролер: "CNC Hua Xing" Габариты системного блока, мм: 800x800x1500 Программа: autocad Язык управления: english Максимальная толщина обрабатываемого материала Сталь 40 мм Алюминий 80 мм Керамика 40 мм Пластмасса 200 мм Стекло 80 мм Титан 40 мм Скорость резки № Толщина (мм) Скорость резки мм/мин Слабый металл Нержавеющая сталь Мрамор Керамика Алюминий Титан Стекло 1 1 1000 950 4000 2 2 850 800 2700 3 3 700 650 1700 4 5 550 500 1500 940 2000 5 8 320 300 900 530 1300 6 10 300 280 1800 2500 750 419 900 7 12 240 218 1500 650 338 800 8 15 160 150 1200 530 260 700 9 18 130 120 1000 440 210 650 10 20 110 100 900 390 180 580 11 25 90 80 700 300 145 12 30 70 65 550 240 115 13 35 60 55 450 200 95 14 40 50 45 400 170 84 15 50 40 35 300 135 64 16 60 28 22 250 110 53 17 80 20 17 180 80 38 18 100 15 13 130 60 28 Характеристики оборудования Модель YD-1212 YD-2015 YD-2515 YD-3015 YD-3020 YD-4020 Тип устройства Консольный мост Консольный мост Консольный мост Консольный мост Мост Мост Размер разделочного стола 1300×1300 мм 2100×1600 мм 2600×1600 мм 3100×1600 мм 3100×2100 мм 4100×2100 мм Ход X-ось 1200 мм 2000 мм 2500 мм 3000 мм 3000 мм 4000 мм Y-ось 1200 мм 1500 мм 1500 мм 1500 мм 2000 мм 2000 мм Z-ось 3-ось 130 мм/5-ось 100 мм 5 -ось A угол вращения оси ±10° B угол вращения оси ±10° Регулятор CNC Шаг для 3 оси/AC система сервопривода для 5 оси Погрешность Резка ±0.1 мм Частота ±0.05 мм Скорость перемещения 6000/15000 мм/мин Питание 220V / 380V / 415VAC, 50 / 60HZ
