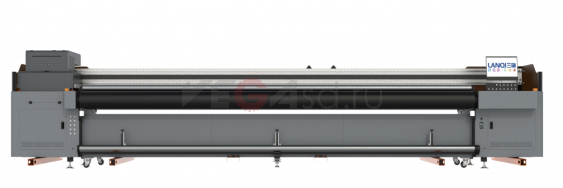

Гибридный принтер RM5200MAX с печатающей головкой Konica

Рабочая ширина

5200 мм

Разрешение

720 × 2880 dpi

Толщина материала

48 мм

Скорость

до 246 м²/ч

Для вашего производства. Единая УФ-платформа для рулонных и листовых материалов с рабочей шириной 5200 мм и автоматизированной подачей рулона.

Производительность

Доступные конфигурации обеспечивают производительность до 246 м²/ч. Сочетание типа печатающих головок, цветовой схемы и скорости позволяет выбрать исполнение под основные производственные задачи и плановую загрузку.

Стабильность качества

Разрешение 720 × 2880 dpi, RIP PrintFactory и ICC-управление цветом обеспечивают контролируемую подготовку и вывод задания. Вакуумная фиксация материала, контроль положения по энкодерной системе поддерживают повторяемое положение материала и печатного узла при выполнении серийных работ.

Снижение ручных операций

Автоматическая подача и прием рулона сокращают объем ручного сопровождения длинных заданий. Работа с листовыми носителями на той же платформе уменьшает количество переналадок между разными группами продукции и делает загрузку оборудования более гибкой.

Надежность и обслуживание

Конструктивную основу формируют жесткая рамная конструкция. Такое сочетание поддерживает стабильность рабочих режимов, упрощает плановое обслуживание и помогает сократить продолжительность операций, связанных с контролем механики и чернильного тракта.

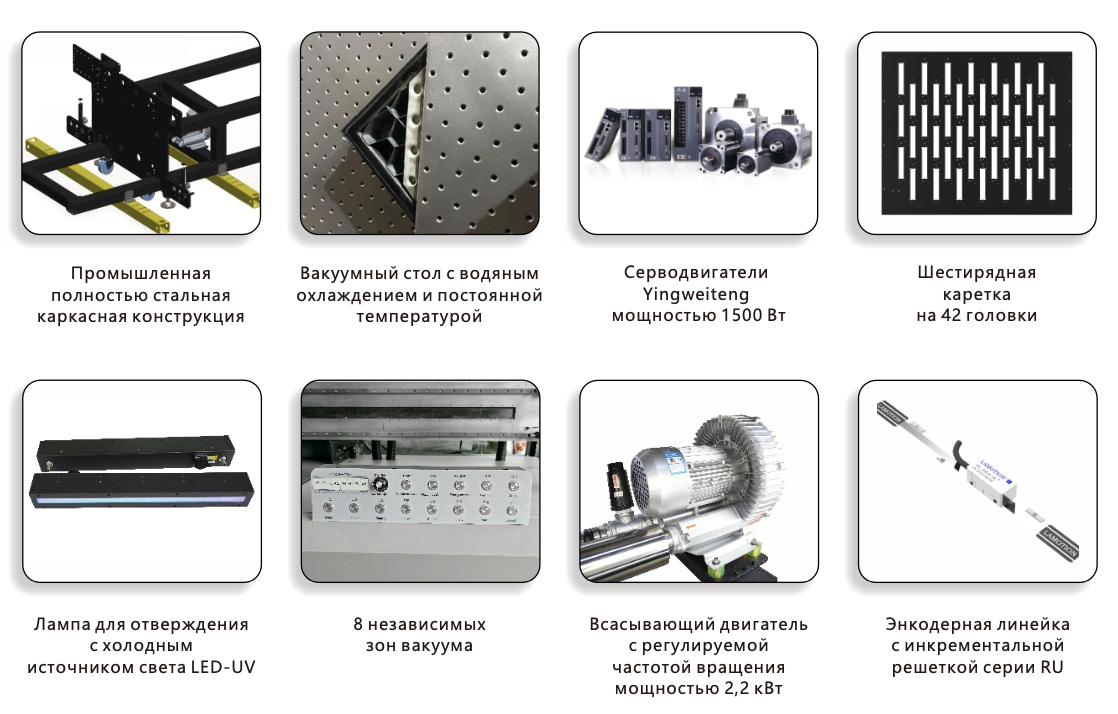

Промышленная полностью стальная каркасная конструкция

Функция. Формирует несущую основу для печатного и транспортного узлов. Практическая польза. Жесткая база поддерживает стабильное взаимное положение механизмов и упрощает контроль геометрии при серийной эксплуатации.

Вакуумный стол с водяным охлаждением и постоянной температурой

Функция. Удерживает материал разрежением; водяное охлаждение и поддержание температуры относятся к конструкции рабочего стола. Практическая польза. Секционная фиксация материала и контролируемый температурный режим стола поддерживают стабильные условия прохождения задания.

Серводвигатели Yingweiteng мощностью 1500 Вт

Функция. Обеспечивает управляемый привод соответствующего механизма перемещения оборудования. Практическая польза. Поддерживает согласованное движение рабочих узлов и повторяемость заданных параметров перемещения в автоматическом цикле.

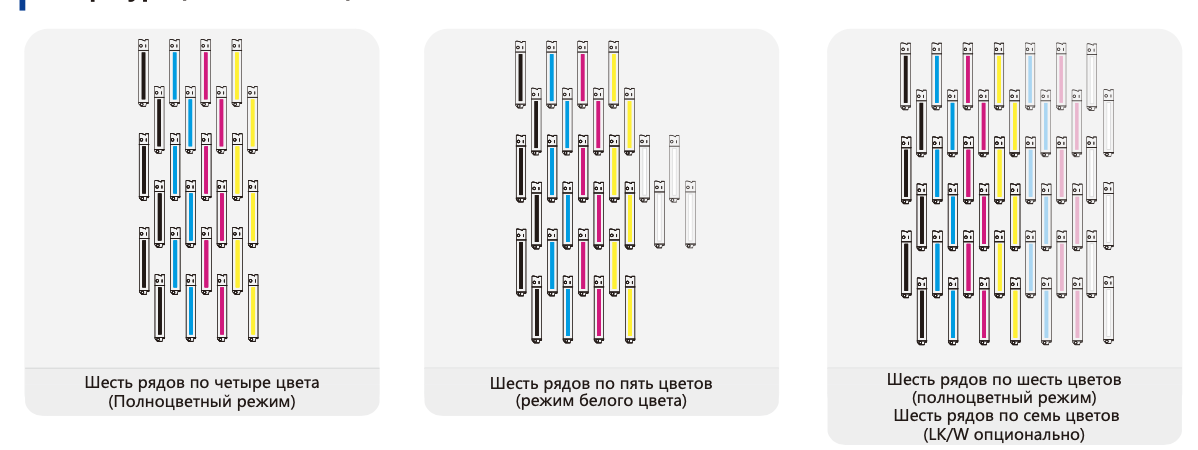

Шестирядная каретка на 42 головки

Функция. Размещает печатающие головки в указанном количестве рядов и обеспечивает их совместное перемещение. Практическая польза. Компоновка каретки формирует рабочую конфигурацию печатного узла и позволяет организовать многоканальную подачу чернил.

Лампа отверждения с холодным источником света LED-UV

Функция. Отверждает УФ-чернила непосредственно после нанесения с применением светодиодного источника холодного света. Практическая польза. Отпечаток выходит готовым к дальнейшим операциям, а ограниченное тепловое воздействие важно при работе с чувствительными материалами.

8 независимых зон вакуума

Функция. Разделяет рабочий стол на восемь независимо используемых зон вакуумной фиксации. Практическая польза. Оператор может задействовать зоны под фактический формат материала, что упрощает закрепление заготовок различного размера.

Всасывающий двигатель с регулируемой частотой вращения мощностью 2,2 кВт

Функция. Создает разрежение для вакуумной системы; частотное регулирование используется для изменения режима работы двигателя. Практическая польза. Регулируемая производительность позволяет настроить фиксацию материала под конкретный формат и условия задания.

Энкодерная линейка с инкрементальной решеткой серии RU

Функция. Служит позиционной шкалой для контроля линейного перемещения рабочего узла. Практическая польза. Передает системе управления опорные данные о положении и поддерживает повторяемость движения по рабочей ширине.

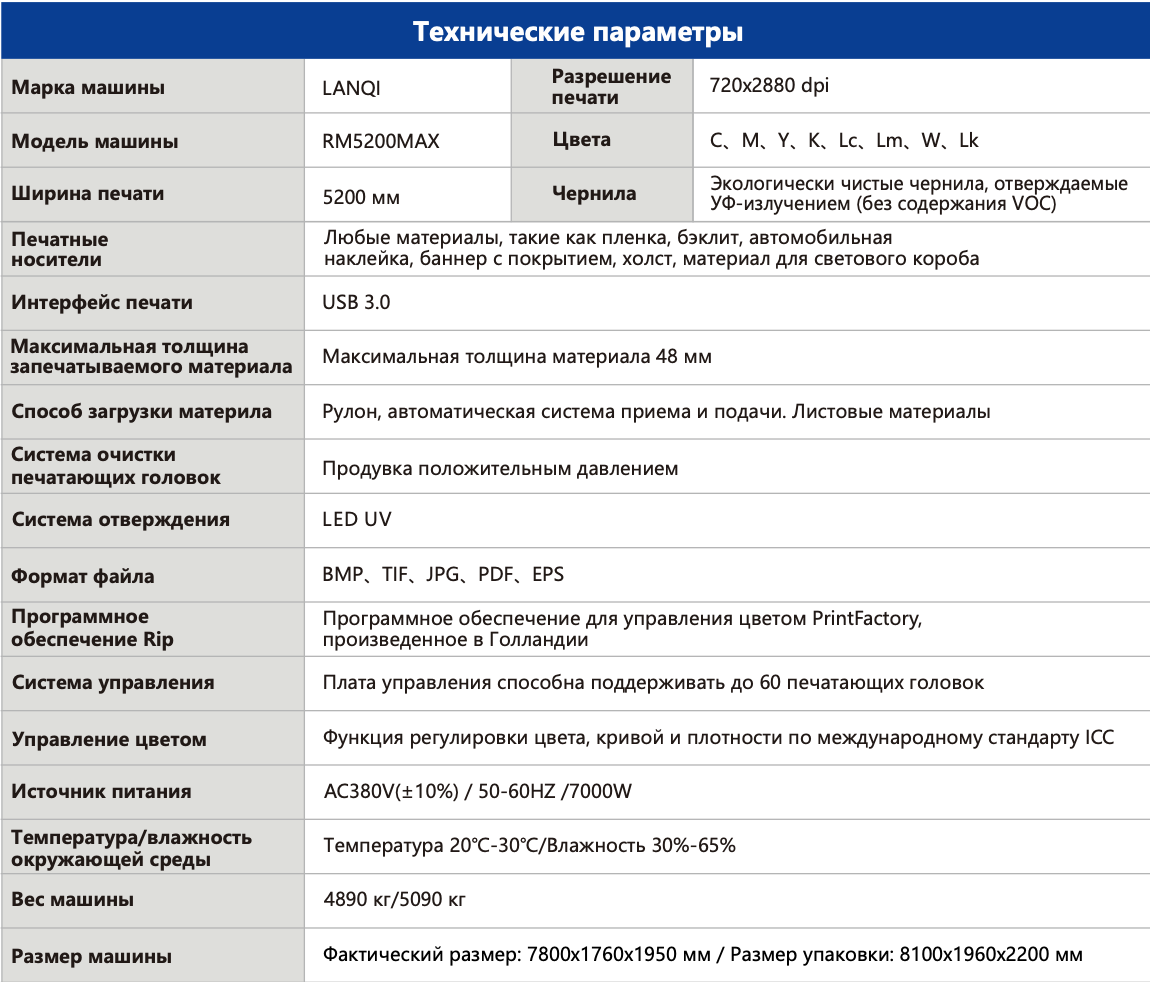

Производитель / марка

LANQI

Модель

RM5200MAX

Серия

UV Hybrid Series

Рабочая ширина печати

5200 мм

Максимальная толщина материала

48 мм

Подача материала

Рулонный материал: автоматическая система подачи и приема; листовые материалы

Совместимые материалы

пленка, бэклит-материалы, самоклеящиеся материалы для автомобильной графики, баннер с покрытием, холст, материалы для световых коробов

Печатающие головки

Konica 1024i/1024A, шестирядная компоновка, каретка на 42 головки. Комплектация VEGA: Konica Minolta KM1024i, до 4 рядов, цветовая схема CMYK + W + V (белый и лак).

Разрешение печати

720 × 2880 dpi

Цветовые каналы

C, M, Y, K, Lc, Lm, W, Lk

Чернила

УФ-отверждаемые чернила, без содержания VOC

Система отверждения

LED-UV

Очистка печатающих головок

Продувка положительным давлением

Интерфейс и форматы файлов

USB 3.0; BMP, TIF, JPG, PDF, EPS

RIP и управление цветом

PrintFactory; регулировка цвета, кривых и плотности по стандарту ICC

Плата управления

Плата управления способна поддерживать до 60 печатающих головок

Электропитание

AC 380 В(±10 %) / 50-60 Гц / 7000 Вт

Условия эксплуатации

Температура 20°C-30°C / Влажность 30 %-65 %

Масса

4890 кг / 5090 кг

Габариты оборудования

7800 × 1760 × 1950 мм

Габариты упаковки

8100 × 1960 × 2200 мм

Полноцветная односторонняя печать, фронтлит

100

116

100

150

174

150

Полноцветная односторонняя печать, бэклит

148

164

148

222

246

222

Полноцветная печать + белый

50

58

50

RIP PrintFactory

Подготовка задания, управление очередью печати и настройка производственных параметров.

ICC-управление цветом

Регулировка цветопередачи, кривых и плотности для последовательной работы с настроенными материалами.

Подача и прием материала

Поддержание непрерывного движения рулона через рабочую зону и организованный прием готового полотна.

Плата управления

Плата управления способна поддерживать до 60 печатающих головок

Электропитание

AC 380 В(±10 %) / 50-60 Гц / 7000 Вт

Температура и влажность

Температура 20°C-30°C / Влажность 30 %-65 %

Габариты оборудования

7800 × 1760 × 1950 мм

Масса оборудования

4890 кг / 5090 кг

Организация рабочей зоны

Необходимо предусмотреть пространство для загрузки и выгрузки материалов, доступа оператора и выполнения планового обслуживания.

Подбор конфигурации

Согласование печатающих головок, цветовых каналов, режимов печати и дополнительного оснащения под производственную программу.

Поставка и пусконаладка

Организация поставки, монтаж оборудования, проверка основных систем и ввод машины в эксплуатацию.

Обучение операторов

Подготовка персонала по загрузке материалов, запуску заданий, контролю качества и ежедневному обслуживанию.

Запасные части и расходные элементы

Поставка печатающих головок, элементов чернильной системы, фильтров, компонентов LED-UV и других согласованных позиций.

Техническая поддержка

Консультации по эксплуатации, регламентным работам и восстановлению работоспособности оборудования.

Материалы и форматы

Перечень носителей, максимальные размеры и толщина изделий, требования к поверхности и готовой продукции.

Производственная программа

Типовые и пиковые объемы, продолжительность тиражей, приоритет скорости или детализации.

Цветовые режимы

Необходимость белого цвета, лака, расширенных цветовых каналов, фронтлит-, бэклит- и двусторонней печати.

Условия площадки

Доступная электрическая мощность, температура и влажность помещения, размеры монтажных проемов и рабочей зоны.

Сервисное сопровождение

Пусконаладочные работы, обучение персонала, гарантийная поддержка и комплект запасных частей.

Для подготовки конфигурации: направьте перечень материалов, форматы изделий, плановую загрузку и требуемые цветовые режимы. На основе этих данных VEGA / ООО «Витрекс» сформирует состав оборудования и сервисного сопровождения.
