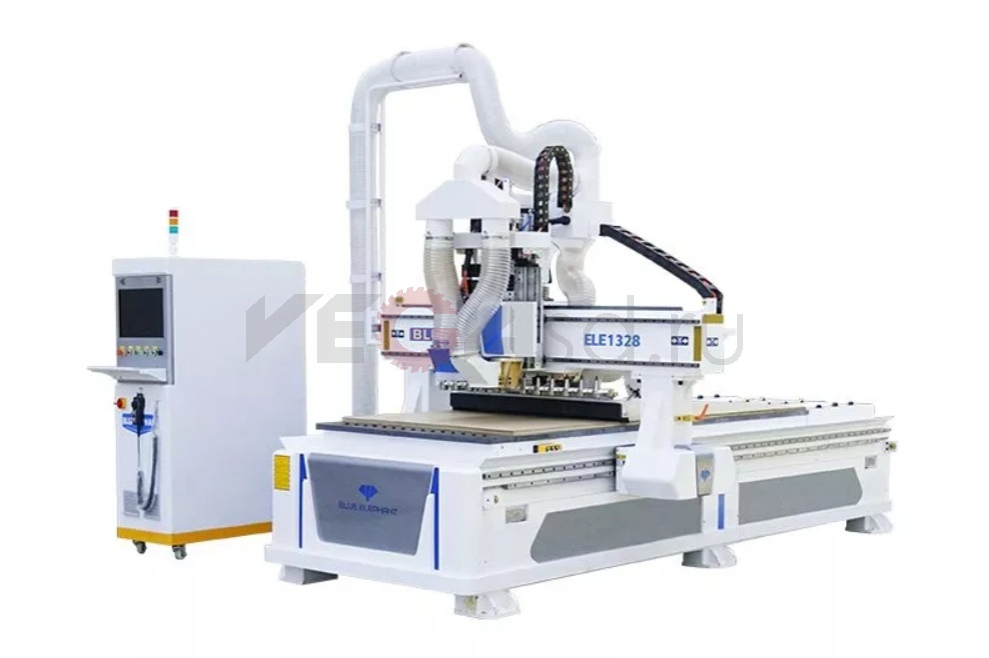

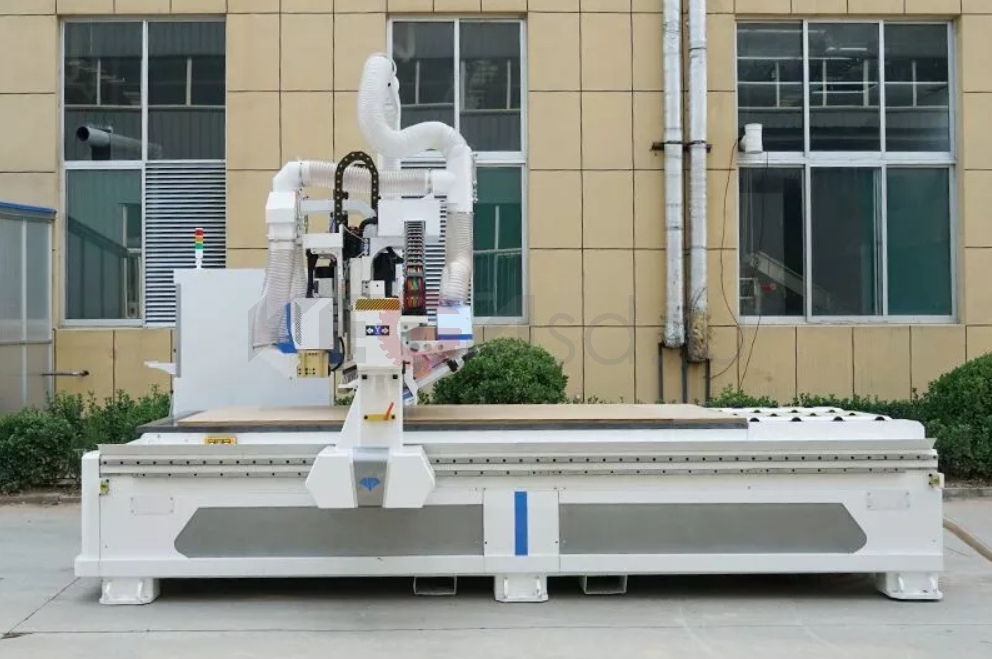

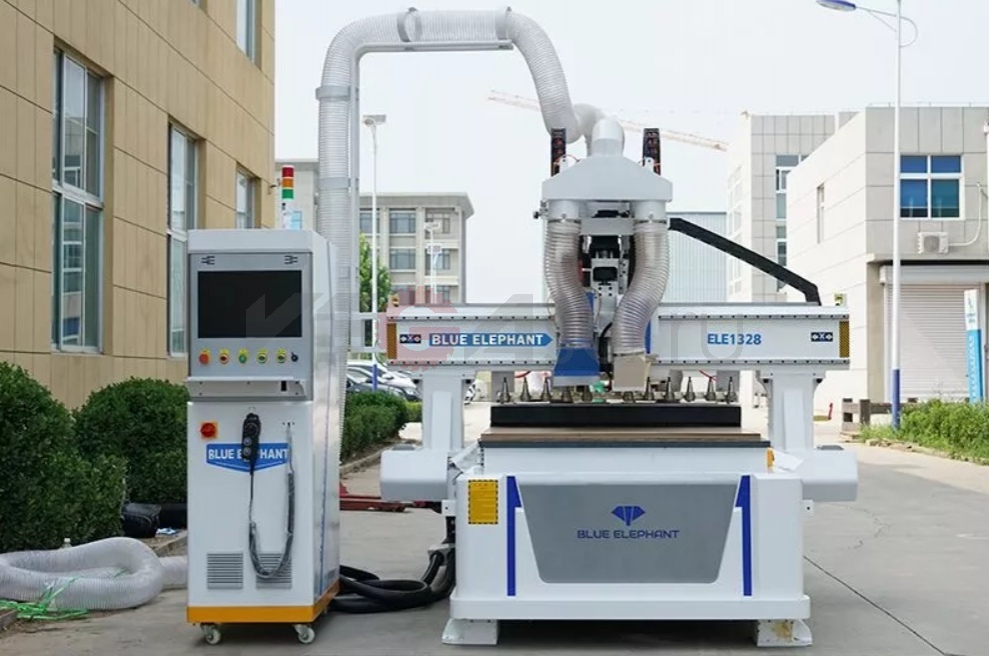

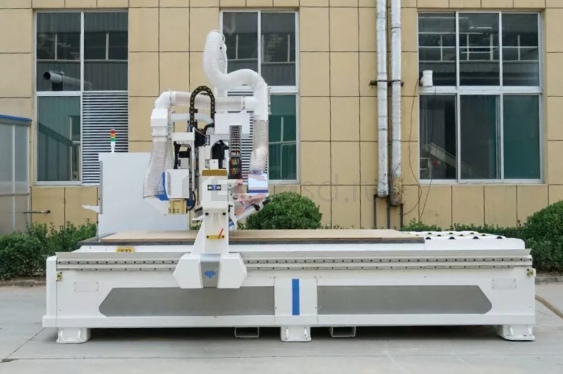

Фрезерный станок с ЧПУ ELECNC-1328 для производства мебели

Назначение и принцип работы

Фрезерный станок с ЧПУ ELECNC-1328 предназначен для резки и обработки канавок мебели, изготовленной на заказ. Оборудование работает в автоматическом режиме, исключая вмешательство человеческого фактора. Благодаря точному программному обеспечению производство проходит безошибочно, быстро и без задержек.

Особенности и преимущества

Станок обладает высокой прочностью и надежностью благодаря утолщенной квадратной трубе сварочной платформы. Направляющая использует импортный линейный квадратный калибр с автоматической системой смазки. Ограниченная партия использует Japan Omron для повышения точности возврата в исходное положение. Система Baoyuan позволяет проводить автоматическую эффективную обработку, экономя время и повышая эффективность производства.

Когда требуется замена

Замена оборудования может потребоваться при износе направляющих, шпинделя или других критических компонентов, что может привести к снижению точности и качества обработки.

Технические характеристики

• Модель: ELECNC1328 раскройный станок с ЧПУ с пилой для резки Lamella
• Перемещение по осям X, Y: 1300 x 2800 мм, опционально 1500 х 3000 мм, 2000 х 3000 мм, 2100 х 4000 и т.д.
• Перемещение по оси Z: 200 мм
• Тип шпинделя: Шпиндель воздушного охлаждения HQD 9.0 кВ ATC, ISO30, пила для резки Lamello ER32
• Тип инвертора: 11 кВт

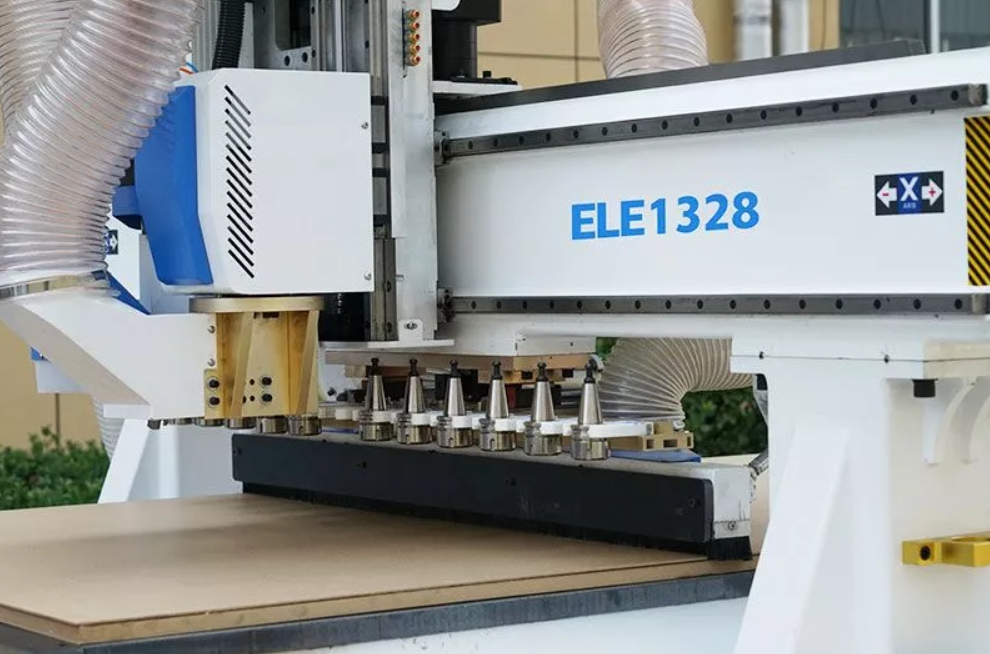

• Состав инструмента: 12 штук, автоматическая смена инструмента линейного типа
• Держатель инструмента с цангой: Цанга ISO30, ER32: φ4, φ6, 1/8, 1/2
• Система контроля: Система управления LNC MW2200
• Система вождения: Серводвигатель и драйверы Leadshine 1300 Вт
• Редуктор: Shimpo редуктор
• Конструкция машины: Прочная сварная стальная рама
• Рабочий стол: Большой вакуумный рабочий стол

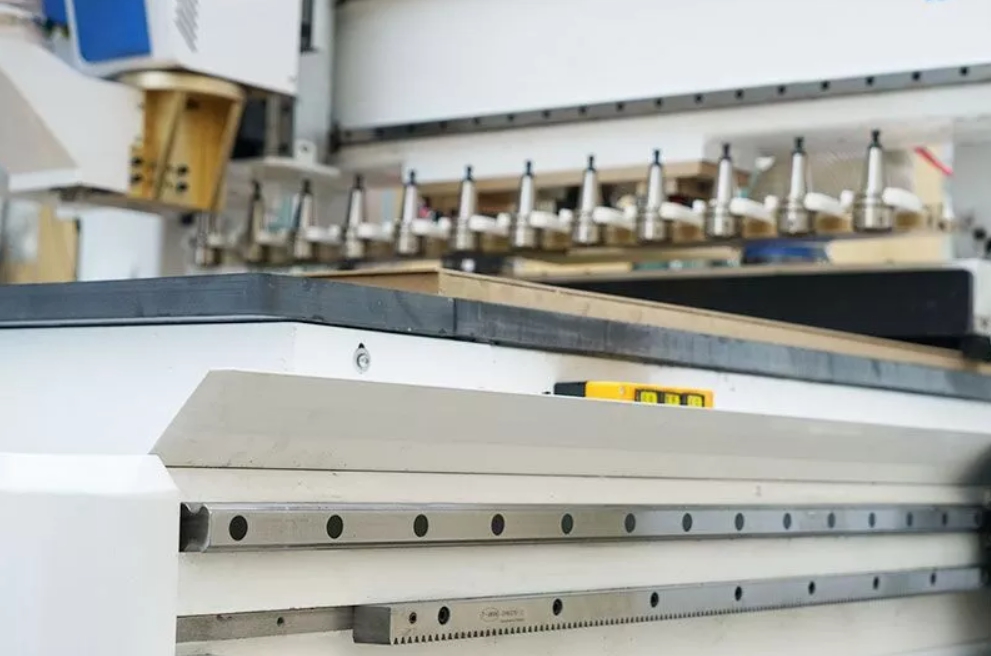

• Трансмиссия: Ось X, Y: спиральная зубчатая рейка и шестерня; Ось Z: высокоточный шариковый винт TBI производства Тайваня
• Линейная направляющая: Линейная направляющая производства Тайваня

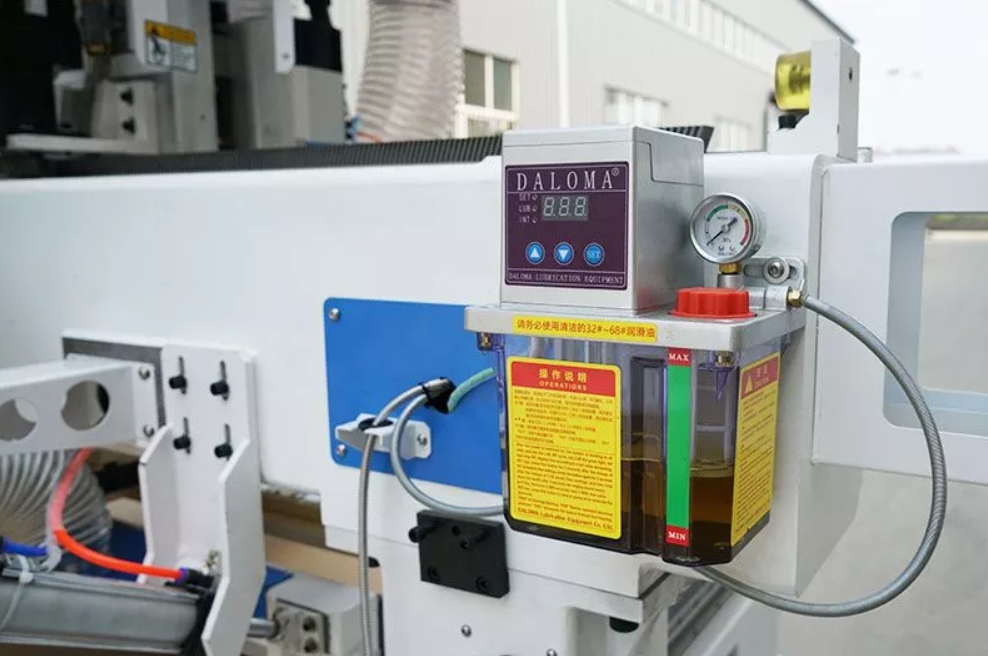

• Система смазки: Автоматическая система смазки объемом 1,5 л
• Калибровка инструмента: Автоматическая калибровка датчика инструмента
• Кабели: Немецкие кабели Igus с сертификатом CE, cUL
• Совместимое программное обеспечение: Artcam, Hisoon и т. д.
• Язык команд: G Code
• Скорость движения: 80 м/мин
• Рабочая скорость: 0-25 м/мин
• Точность повторного позиционирования: ±0.03 мм
• Точность: ±0.03 мм
• Рабочее напряжение: 220 В 3PH 50Гц/60Гц, 380В 3PH 50Гц/ 60Гц

Почему выгодно купить в Vega

Мы предлагаем оригинальное качество оборудования, наличие на складе, гарантию и доставку по РФ и СНГ. Наши специалисты помогут с подбором и сервисным обслуживанием станка.

Совместимость и характеристики

Модель: ELECNC-1328 Бренд: Blue Elephant Категория: Станки с ЧПУ Описание Данный тип раскройного станка с ЧПУ представляет собой специальный станок с ЧПУ, используемый для резки и обработки канавок мебели, изготовленной на заказ. Оборудование работает в автоматическом режиме и исключает любое вмешательство человеческого фактора вне зависимости от режима резки. Благодаря точному сочетанию программного обеспечения производство всегда проходит безошибочно, максимально быстро и без задержек. Характеристики 1. Сварочная платформа изготовлена ​​из утолщенной квадратной трубы, которая обладает такими преимуществами, как высокая прочность, надежность и долговечность. 2. Направляющая использует импортный линейный квадратный калибр с надежной точностью; оснащен автоматической системой смазки для обеспечения долговечности направляющей. 3. Ограниченная партия использует Japan Omron для повышения точности возврата в исходное положение. 4. Система Baoyuan позволяет проводить автоматическую эффективную обработку, которая экономит ваше время и инвестиционные затраты, а также повышает эффективность производства. Параметры Модель ELECNC1328 раскройный станок с ЧПУ с пилой для резки Lamella Перемещение по осям X, Y 1300 x 2800 мм, опционально 1500 х 3000 мм, 2000 х 3000 мм, 2100 х 4000 и т.д. Перемещение по оси Z 200 мм Тип шпинделя Шпиндель воздушного охлаждения HQD 9.0 кВ ATC, ISO30, пила для резки Lamello ER32 Тип инвертора 11 кВт Состав инструмента 12 штук, автоматическая смена инструмента линейного типа Опционально: Автоматическое устройство смены инструмента карусельного типа Держатель инструмента с цангой Цанга ISO30, ER32: φ4, φ6, 1/8, 1/2 Система контроля Система управления LNC MW2200 Система вождения Серводвигатель и драйверы Leadshine 1300 Вт Редуктор Shimpo редуктор Конструкция машины Прочная сварная стальная рама Рабочий стол Большой вакуумный рабочий стол Трансмиссия Ось X, Y: спиральная зубчатая рейка и шестерня Ось Z: высокоточный шариковый винт TBI производствоТайваня Линейная направляющая Линейная направляющая производства Тайваня Система смазки Автоматическая система смазки объемом 1,5 л Калибровка инструмента Автоматическая калибровка датчика инструмента Кабели Немецкие кабели Igus с сертификатом CE, cUL Совместимое программное обеспечение Artcam, Hisoon и т. д. Язык команд G Code Скорость движения 80 м/мин Рабочая скорость 0-25 м/мин Точность повторного позиционирования ±0.03 мм Точность ±0.03 мм Рабочее напряжение 220 В 3PH 50Гц/60Гц, 380В 3PH 50Гц/ 60Гц Дополнительные особенности Вакуумный насос Циркуляция воды Кольцевая воздуходувка Роторно-лопастная, безмасляная: Tongyou, Тайвань, Eurovac, Германия Becker Система сбора пыли 3 кВт, 5,5 кВт, 7,5 кВт и т. д., включая пылезащитный колпак, трубу, полный комплект нового типа Устройство защиты Световое срабатывание Тип шпинделя Шпиндель водяного/воздушного охлаждения 4,5 кВт, 5,5 кВт, 6 кВт и т.д. Видео Машина для раскроя пластин 1328 ATC Раскройный станок с ЧПУ 1530 ATC Часто задаваемые вопросы 1. Как я могу ознакомиться с этой машиной? Для изучения устройства станка вы можете просмотреть обучающие онлайн-видео о работе и контроллере. А наш инженер хорошо говорит по-английски, поэтому он может проконсультировать вас онлайн. 2. Будет ли фрезерный станок с ЧПУ снабжен надлежащим программным обеспечением? Да. Мы бесплатно предоставим программное обеспечение Artcam или Aspire для этого фрезерного станка с ЧПУ. 3. Размер моей доски 1800х3000 мм, подходит ли мне эта машина? Размер машины может быть настроен в соответствии с вашими требованиями. Размер 1800х3000 мм - не проблема. Комплектующие детали станка Применение В основном используется для резки различных деревянных досок. Что касается функций обработки, станок для резки в основном включает в себя резку, штамповку, нарезку канавок и другие процессы. Раскройный станок с ЧПУ широко используется в мебельной промышленности, например, для изготовления дверей шкафов, дверей из массива дерева, дверей без покраски, дверей из композитного массива дерева и межкомнатных дверей.
