Автоматический раскройный комплекс VITREX ZZSK 1630
Доставка и оплата
Сервис-
Особенности
Автоподача • Вибронож • Вакуумный конвейер • Контурная резка по меткам
Резюме и области применения

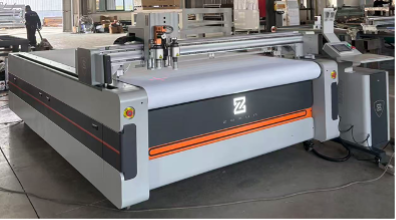

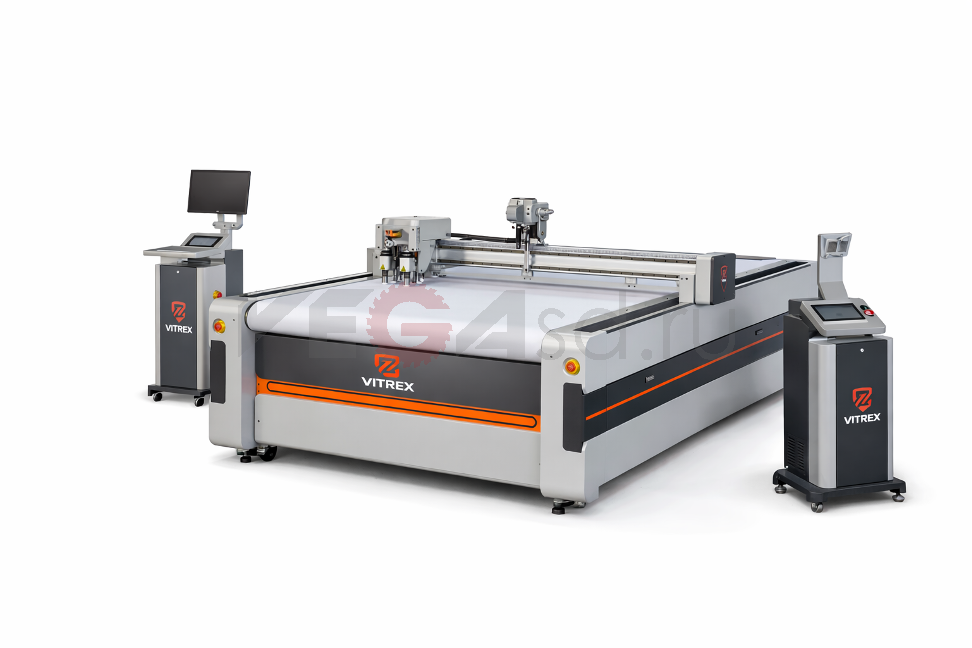

VITREX ZZSK 1630 — промышленный раскройный комплекс с автоматической подачей материала и вибрационным ножом, предназначенный для серийного производства изделий из рулонных и листовых материалов. Решение закрывает типовой запрос производства: быстрее резать, точнее повторять контур, минимизировать ручной труд и стабилизировать качество партии.
Ключевые бизнес эффекты
- Рост производительности за счёт автоподачи и высокой скорости перемещений.
- Стабильное качество реза и повторяемость — снижает процент брака и переделок.
- Сокращение себестоимости: меньше ручных операций, меньше зависимость от «звёздного» оператора.
- Гибкость ассортимента: быстрый переход на новые макеты (AI/PLT/DXF/CDR).
- Возможность контурной резки по меткам/камерам (при комплектации CCD).
Сферы применения
- Рекламное производство: ПВХ, баннер, самоклейка, плёнки, композиты (в зависимости от комплектации).
- Упаковка и полиграфия: картон/гофрокартон, сотовый картон, EVA — рез и биговка.
- Лёгкая промышленность: ткани, кожа, синтетические материалы, поролон/пена.
- Авто/индустрия: уплотнители, прокладки, стеклопластик/карбоновые материалы (по техзаданию).
Когда выбирать VITREX ZZSK 1625
- Нужен раскрой с автоподачей (рулоны/лента) и стабильной вакуумной фиксацией.
- Важна скорость и поток: серийные заказы, частые повторы, большие тиражи.
- Нужна мульти-инструментальная обработка: рез + биговка + контурные операции.
- Есть требования по точности и повторяемости контура на партии.
2. Технические характеристики
Параметр
Значение
Модель
VITREX ZZSK 1630 (автоподача, вибронож)
Эффективная рабочая зона
1600 × 3000 мм
Скорость резки
≤ 1350 мм/с
Точность резки
± 0,1 мм
Толщина резки
≤ 100 мм (зависит от материала; возможна кастомизация)
Инструменты (по комплектации)
Вибронож, шпиндель, инфракрасный указатель, CCD‑инспекция/позиционирование, тянущий нож (drag), круговой нож, биговка (indentation), косой нож для полупрозрачных материалов.
Фиксация материала
Вакуумная (присос)
Интерфейс передачи данных
Ethernet
Система привода
Оси X/Y — рейка‑шестерня; ось Z — винтовая; ось W — синхронный ремень
Мощность вакуумного насоса
9 кВт
Питание
380 В ±10%
Система управления
Цветной LCD сенсорный экран (кит./англ.)
Условия эксплуатации
0–40 °C; влажность 20–80% RH
Поддерживаемые форматы
AI, PLT, DXF, CDR и др.
Безопасность
Инфракрасная защита + 4 угловые кнопки аварийной остановки
Применяемые материалы
Резина, пластик, ткань, губка, полиэфирное волокно, кожа, PVC, стеклопластик, карбоновые препреги, самоклеящаяся плёнка, EVA, гофрокартон, сотовый картон и т. д.
3. Функции и производственные сценарии
Автоматическая подача материала (конвейер)
Комплекс оснащён системой автоподачи рулонных/ленточных материалов. Подача синхронизирована с программой раскроя: оператор загружает материал, дальше цикл идёт в полуавтоматическом режиме по заданию — это снимает узкое место по ручной протяжке и повышает стабильность партии.
Вакуумная фиксация
Вакуумная система удерживает материал по всей площади обработки и позволяет уверенно работать с гибкими и тонкими материалами, а также с пористыми/мягкими. Фиксация снижает смещение детали и повышает точность реза.
Вибрационный нож (EOT) — основной инструмент резки
Вибронож обеспечивает чистый рез на широком спектре материалов. За счёт высокочастотных колебаний снижается усилие резания, кромка получается ровной, а скорость — высокой.
Контурная резка по меткам / CCD позиционирование (по комплектации)
При оснащении CCD‑системой комплекс выполняет контурную резку по печатным меткам: идеально для рекламных изделий, наклеек, трафаретов и упаковки.
Биговка (CTT) и технологические операции
Биговальный инструмент формирует линии сгиба без разрыва верхнего слоя — важно для картонной и гофроупаковки. Дополнительно доступны тянущий нож и круговой нож для отдельных типов материалов.
Безопасность и эксплуатация
Инфракрасная защита и аварийные кнопки по углам повышают безопасность оператора. Интерфейс управления — сенсорный LCD; подключение и обмен файлами — по Ethernet.
4. Инструменты и расходные материалы
Ниже — типовой набор инструментов под вибрационную резку и биговку. Финальная комплектация фиксируется в спецификации к договору под ваш материал и номенклатуру.
Инструмент №1: электрический осциллирующий (EOT)
Основной инструмент для резки: поролон, ткань, кожа, резина, PVC и т. п. (по ТЗ).
Инструмент №2: модуль под задачу
Используется для технологических операций в зависимости от оснастки и материала.
Инструмент №3: нож держатель (drag) / сменные лезвия
Для плёнок, бумаги, тонких пластиков и самоклеящихся материалов. Лезвия типа J309 — по запросу.
Расходные материалы
- Комплект лезвий под ваш материал — подбираем на этапе ТЗ.
- Рекомендуемый расходник: лезвия типа J309 (для тонких материалов и плёнок).
- Регламентные позиции: фильтры, ремни и расходники по узлам — по сервис‑карте.
5. Поставка, внедрение и сервис
Комплектация поставки
- Станок VITREX ZZSK 1630 в выбранной конфигурации (рабочая зона 1600×3000 мм).
- Вакуумная система (насос 9 кВт) и элементы фиксации/поддержки материала.
- Система управления с сенсорным LCD и сетевым интерфейсом Ethernet.
- Набор инструментов согласно спецификации.
- Комплект документации и базовый пакет ЗИП (по перечню).
Внедрение «под ключ»
Организуем цикл проекта: согласование ТЗ → тест‑рез → производство/логистика → пуско‑наладка и обучение. На этапе ТЗ фиксируем материалы, толщины, требования к точности и состав инструмента.
Гарантия и поддержка
Гарантия — 12 месяцев. Поддержка: удалённая диагностика, поставка расходников и ЗИП, консультации по режимам реза и подбору инструмента.
Требования к площадке (кратко)
- Электропитание: 380 В (3‑фазное), допуск ±10%.
- Температура: 0–40 °C; влажность 20–80% RH (без конденсата).
- Ровный пол и свободные проходы для обслуживания (уточняется по габаритам в ТЗ).
Инструментальные головки / оснастка (сменные позиции опционально)
Фото
Наименование
Для чего применяется
Типовые материалы
Расходники / примечания

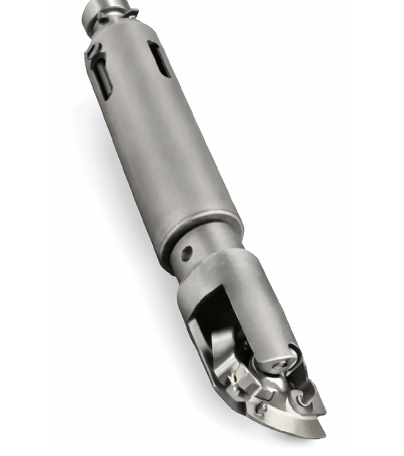

Вибронож (Electric Oscillating Tool — EOT-250)
Высокоскоростная резка материалов «на проход» за счёт колебаний лезвия. Даёт чистую кромку и стабильный контур на плотных и «вязких» материалах.
соты/хоникомб-панели, толстый картон, плотные пеноматериалы, кожа, резина
осциллирующие лезвия (разные формы/длины под материал)
Роторный нож (Wheel Knife Tool — WKT)
Резка дисковым ножом в режиме давления. Эффективен для однослойных материалов, где важна скорость и минимальная деформация кромки.
технические ткани, композиты, стеклоткань/углеткань (однослойно), плёнки/ПВХ (зависит от подложки)
дисковые HSS-лезвия Ø 28 мм; полиуретановая подложка (PU underlay)
Тянущий нож (Universal Cutting Tool — UCT)
Универсальный держатель для ножей (drag-knife). Подходит для контурной резки мягких и среднеплотных материалов с хорошей повторяемостью.
плёнки, картон, тонкие пластики, резина/поролон (в пределах жёсткости под лезвие)
сменные лезвия (углы/длины под задачу)

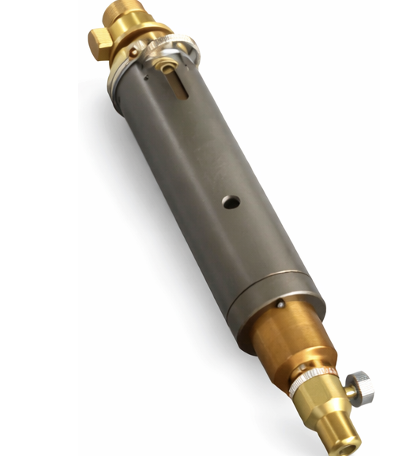

Пневмонож (Pneumatic Oscillating Tool — POT)
Пневматическое осциллирование лезвия. Хорош для материалов, где требуется «мягкое» прохождение и контроль усилия (особенно по толстой/мягкой структуре).
пеноматериалы, гофрокартон, уплотнители, некоторые резины/мягкие пластики
осциллирующие лезвия; расход воздуха/фильтрация (по конфигурации)
Прижимной ролик / биговка (Creasing Tool Type 2 — CTT2)
Формирование биговочных линий (сгиб) без разрыва материала. Обеспечивает аккуратную линию сгиба под последующую сборку/фальцовку.
картон, гофрокартон, сотовые панели, PP/пластики под биговку
биговочные колёса (диаметр до 24 мм), настройка давления по направлению

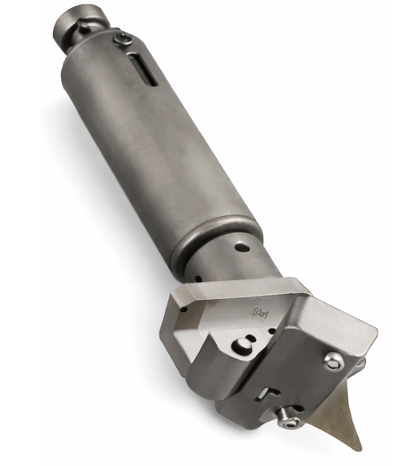

Угловой резак / V‑cut (V‑Cutting Tool — VCT2)
V‑образная выборка для создания 3D-конструкций: коробов, дисплеев, макетов. Позволяет получать точный угол и «чистый» сгиб без лишних операций.
картон, пенокартон, гофро/соты (толщина 16–25 мм в зависимости от исполнения)
лезвия V‑cut; настройка угла (несколько фиксированных углов)
Перфорационный нож (Perforating Tool Type 1 — PTT1)
Создание линий перфорации (отрыв/надлом) быстрее, чем осциллирующим ножом. Используется для облегчения сгиба/отрыва по заданной линии.
гофрокартон, картон, PP, винил (по подбору ножа)
перфорационные лезвия (шаг/форма перфорации под материал)
Высокомоментный роторный резак (Power Rotary Tool — PRT)
Моторизованный дисковый рез для «тяжёлых» и абразивных материалов. Даёт стабильную резку без подгорания/оплавления при правильных оборотах.
арамидные ткани, стекло-/углепластик, жёсткие тех. ткани и композиты
роторные сегментные/дисковые лезвия; защита от пыли (положительное давление, охлаждение)
- Ключевые узлы (для комплекта запасных частей)
Фото (пример)
Узел
Бренд / пример
Назначение
Плюсы для клиента
Линейные направляющие / рейки
HIWIN (пример отраслевого стандарта)
Обеспечивают высокоточную линейную кинематику портала/каретки: жесткость, минимальный люфт, стабильная повторяемость перемещений по осям.
- Точность реза и повторяемость размеров на длинных перемещениях.
- Стабильная геометрия — меньше коррекций и перенастроек.
- Низкий износ и высокий ресурс узла при правильной смазке.
- Меньше вибраций → чище кромка и выше скорость без потери качества.
Сервопривод / серводвигатель
Panasonic MINAS (пример отраслевого стандарта)
Точное управление осями: позиционирование, ускорения/торможения, удержание позиции по обратной связи энкодера.
-
Высокая скорость работы без потери точности (динамика и контроль).
-
Плавные траектории и стабильное качество на ускорениях.
-
Снижение брака за счет точного позиционирования.
-
Надежность в длительных циклах и при интенсивной эксплуатации.
Вакуумная / адсорбционная платформа
Промышленное исполнение (пример решения)
Фиксация материала вакуумом по всей площади для исключения смещения во время реза/обработки. Часто используется зональная схема для быстрого переключения.
- Материал не «уходит» — чистая кромка и точный контур.
- Стабильная работа с тонкими и гибкими материалами.
- Снижение потерь и брака из‑за смещения заготовки.
- Быстрая переналадка за счет зонального включения вакуума.
Высокогибкий кабель / кабели для энергоцепей
igus chainflex (пример отраслевого стандарта)
Передача питания и сигналов в подвижных узлах (энергоцепях) с высокой стойкостью к многократным изгибам и вибрациям.
- Меньше обрывов и нестабильных контактов — меньше простоев.
- Повышенная надежность в режиме 24/7 (ресурс по циклам изгиба).
- Стабильная работа датчиков/приводов без «плавающих» ошибок.
- Упорядоченная трассировка кабелей — проще сервис и диагностика.
Система управления / HMI (панель оператора)
Weintek (пример). ПЛК + HMI (по комплектации станка)
Управление режимами и параметрами, интерфейс оператора, диагностика и сообщения об ошибках, сервисные меню.
- Удобное управление — меньше ошибок оператора и выше производительность.
- Быстрое обучение персонала за счет понятного интерфейса.
- Диагностика по сообщениям — сокращение времени простоя.
- Стабильная повторяемость рецептов/настроек между сменами.
Воздушный насос / турбина (вихревая воздуходувка)
Becсer (пример отраслевого стандарта)
Создание воздушного потока/разрежения для вакуумной системы, поддува, транспортировки и вспомогательных пневмофункций (по архитектуре станка).
- Стабильный вакуум/поток — надежная фиксация и предсказуемый процесс.
- Снижение риска срыва заготовки и аварийных остановок.
- Высокий ресурс — меньше затрат на обслуживание.
- Ровная производительность при длительной непрерывной работе.
3. Таблица применяемых компонентов
Воздушный насос / blower Мощность 9 кВт Мощность основного станка (Host power) 11кВт Приводной мотор (Drive motor) Panasonic (Japan) Тип режущей головы Grad vibrating cutter head Интерфейс управления 7-inch LCD touch screen Провода/кабели German igus high-flex shielding wire (resistant to tens of millions of folds) Фотоэлектрический датчик/выключатель OMRON (Japan) Электрокомпоненты Schneider (France) Пневмокомпоненты AirTAC (Taiwan) Рейка/направляющие (Rail rack) Hiwin(Taiwan) Редуктор (Reducer) Xinbao reducer Интерфейс передачи данных Internet port ПО раскроя CUT-REALTOP Функция красной подсветки/предпросмотр Red light preview function Система безопасности Infrared blocking stop and anti-collision protection Лезвия Tungsten steel import blades Фетр 4MM Shanghai Log Доставка товара
