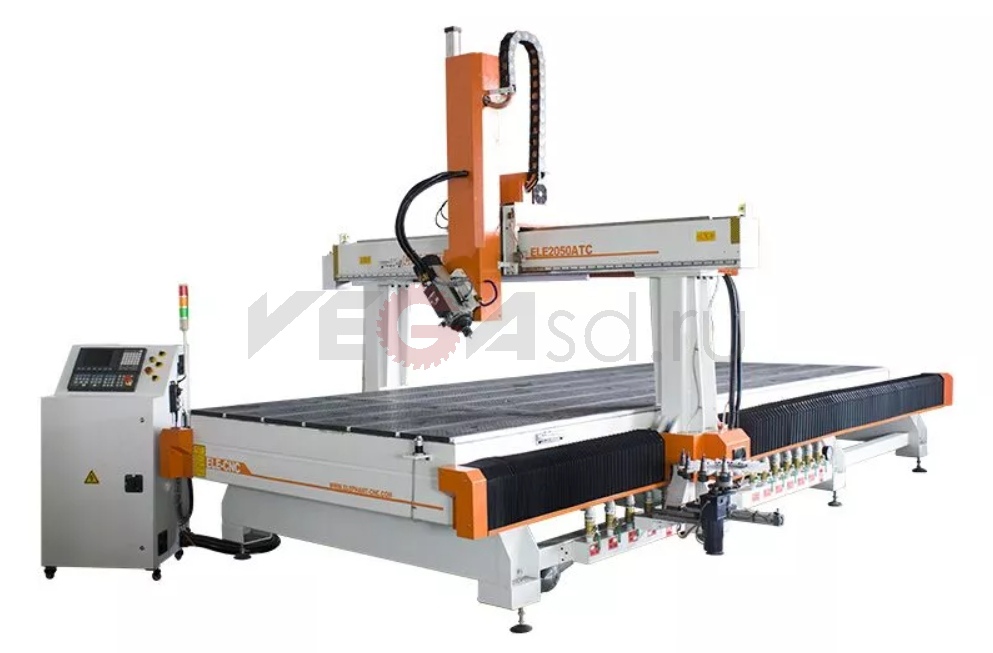

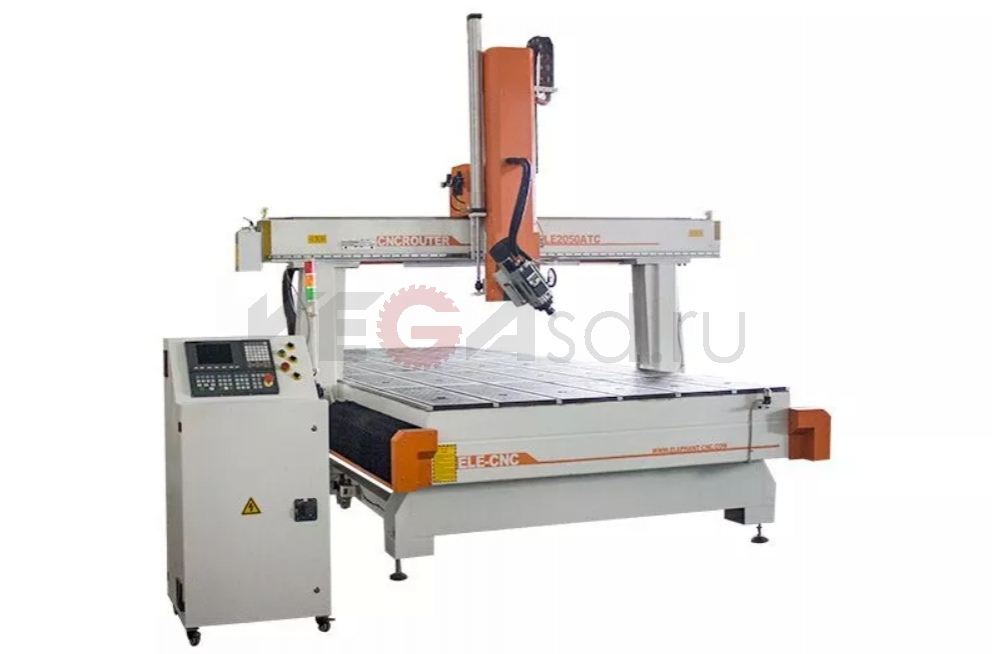

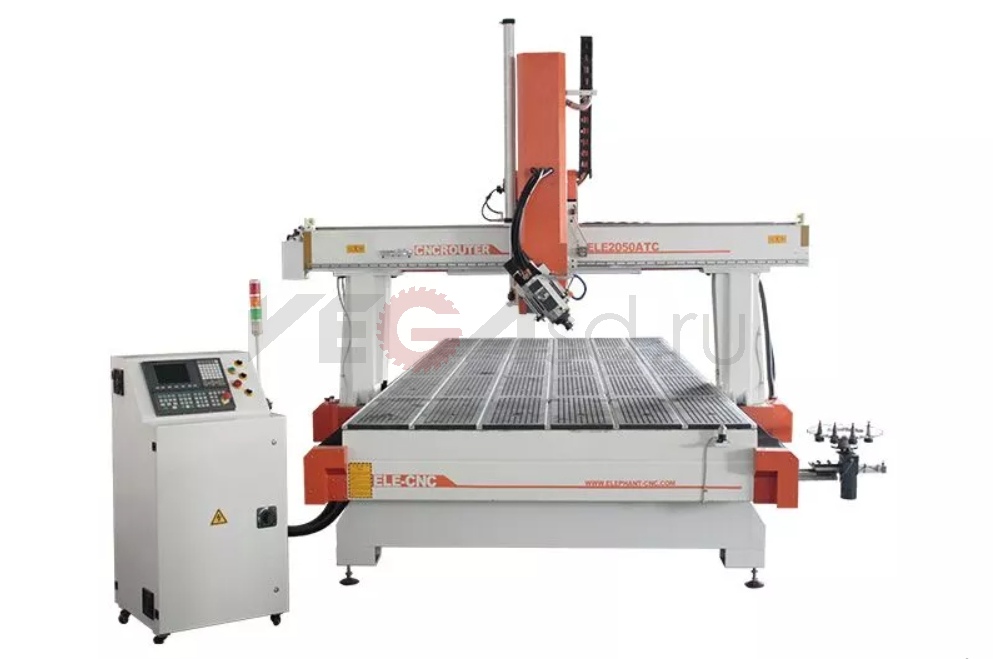

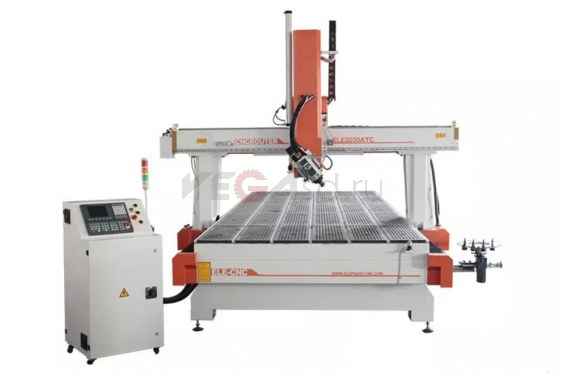

3D CNC машина для резьбы по дереву со шпинделем ATC HSD 2050

  • Особенности

    Модель: ELECNC2050ATC-4
    Бренд: Blue Elephant
    Категория: 4-осевой фрезерный станок с ЧПУ

    Описание

    4-осевой фрезерный станок с ЧПУ в основном предназначен для 3D-резки по дереву, может выполнять более сложную деревообработку, например, боковую гравировку на дереве, чем 3-осевой ЧПУ. Автоматическая смена инструментов ATC HSD Spindle из устройства смены инструментов, в течение всего процесса не требуется ручной помощник, что экономит много времени и требует меньше операций

    Характеристики

    1. Этот 4-осевой фрезерный станок с ЧПУ оснащен карусельным автоматическим устройством смены инструмента, которое экономит время и рабочую силу.

    2. Шпиндель HSD с воздушным охлаждением обладает высокой режущей способностью, очень хорош при длительной деревообработке.

    3. Серводвигатель YASKAWA отличается качеством и известностью, он обеспечивает работу с высокой скоростью и точностью.

    4. Комбинированный рабочий стол с вакуумом и Т-образным пазом поглощает большие материалы силой вакуума и фиксирует мелкие материалы с помощью зажимов.

    Параметры

    Модель ELECNC2050 4 Axis ATC
    Перемещение по осям X, Y 2000x5000 мм, опционально: 1500х3000 мм; 2100х3000 мм; 2100х4000 мм и т.д.
    Перемещение по оси Z 600 мм, опционально: 600 мм, 700 мм, 400 мм и т. д.
    Тип шпинделя Шпиндель воздушного охлаждения ATC мощностью 9 кВт, ER32
    Тип инвертора 11 кВт
    4-я ось Прецизионный редуктор с циклоидальным штифтом, с высокой точностью передачи и жесткостью на кручение, может колебаться от -90 градусов до +90 градусов
    Комплект инструментов Устройство автоматической смены инструмента карусельного типа Опция: автоматическое устройство смены инструмента линейного типа
    Держатель инструмента с цангой ISO30, ER32 цанга: φ4, φ6, 1/8, 1/2
    Система контроля Тайваньский LNC-контроллер
    Система вождения Серводвигатель переменного тока YASKAWA мощностью 1 кВт в Японии и серводвигатель переменного тока мощностью 850 Вт, 4 комплекта. вариант: Тайваньский сервопривод Syntec мощностью 1 кВт
    Редуктор SHIMPO редуктор
    Структура машины Прочный корпус с закалкой
    Рабочий стол Алюминиевый Т-образный паз и вакуумный рабочий стол
    Позиционирующий цилиндр 5 шт. (X2, Y3)
    Линейная направляющая Тайваньская линейная направляющая с защитой от пыли
    Трансмиссия Ось X, Y: Тайвань/Германия. Спиральная зубчатая рейка и шестерня.
    Ось Z: высокоточный шариковый винт TBI, Тайвань.
    Система смазки Автоматическая система смазки объемом 1,5 л
    Калибровка инструмента Автоматическая калибровка датчика инструмента
    Кабели Кабели Igus, Германия, с сертификатом CE, cUL
    Совместимое программное обеспечение Powermill, UG, Alphacam, Fusion 360 и т. д.
    Язык команд G Code & M Code
    Скорость движения 80 м/мин
    Рабочая скорость 0-25 м/мин
    Точность повторного позиционирования ±0,03 мм
    Разрешение системы ±0,0025 мм
    Рабочая точность ±0,03 мм
    Рабочее давление воздуха 0,6 МПа
    Рабочее напряжение 220В 1Ф/3Ф 50Гц/60Гц
    380В 3Ф 50Гц/60Гц

    Дополнительные параметры

    Вакуумный насос Циркуляция воды Кольцевая воздуходувка Роторно-лопастная, безмасляная: Tongyou, Тайвань Eurovac, Германия Becker
    Система сбора пыли 3кВт, 5.5кВт, 7.5кВт и т.д., включая пылезащитный колпак, трубу, весь полный комплект Новый тип
    Воздушный компрессор Поршневой воздушный компрессор, винтовой воздушный компрессор
    Устройство защиты Световой занавес
    Тип шпинделя Шпиндель ATC 9 кВт (HSK F63), 12 кВт (ISO30, HSK F63) и т. д.
    Поворотное устройство Промышленная опора поворотного устройства диаметром 200 мм, 320 мм.

    Видео

    2050 4-осевой фрезерный станок с ЧПУ ATC

    1540 4-осевой фрезерный станок с ЧПУ ATC

    Часто задаваемые вопросы

    1. Для 4-осевого шпинделя, какую работу он может выполнять?

    4 оси могут поворачиваться от +90 градусов до -90 градусов. В основном он делает 3D-формы, такие как 3D-автомобиль, 3D-лодка и т. Д. Его также можно использовать для боковых прорезей, таких как отверстия для дверных замков.

    2. Какое программное обеспечение вы предоставляете?

    Для 4-осевого станка с ЧПУ мы используем профессиональное программное обеспечение UG/Powermill. И вы также можете использовать свое собственное программное обеспечение.

    3. Почему 4-я ось может вращаться?

    Существует 4-й поворотный стол, который может поворачивать шпиндель от ﹣90° до +90°. Blue Elephant выбирает проигрыватель, работающий на металлическом станке с ЧПУ. Может работать с алюминием, медью и т.д.

    Сведения о фрезерном станке с ЧПУ ATC

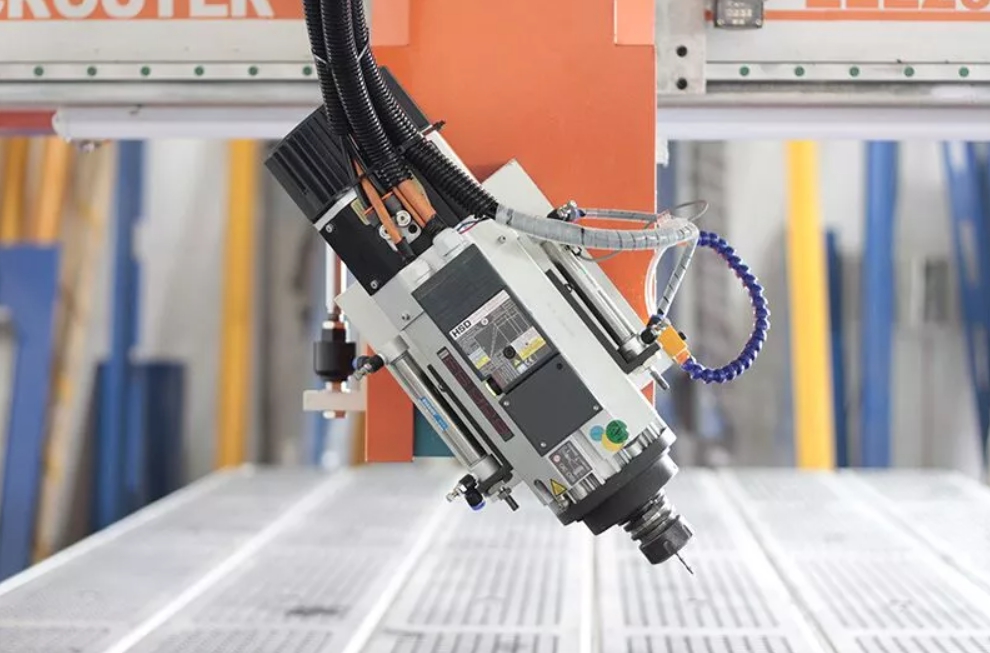

    Шпиндель воздушного охлаждения

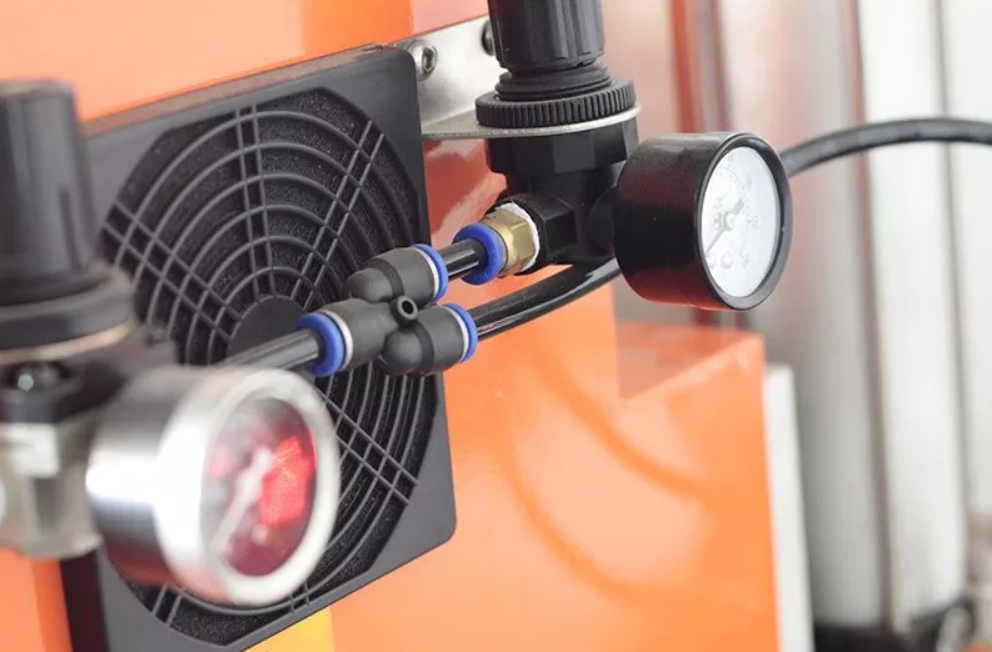

    Барометр

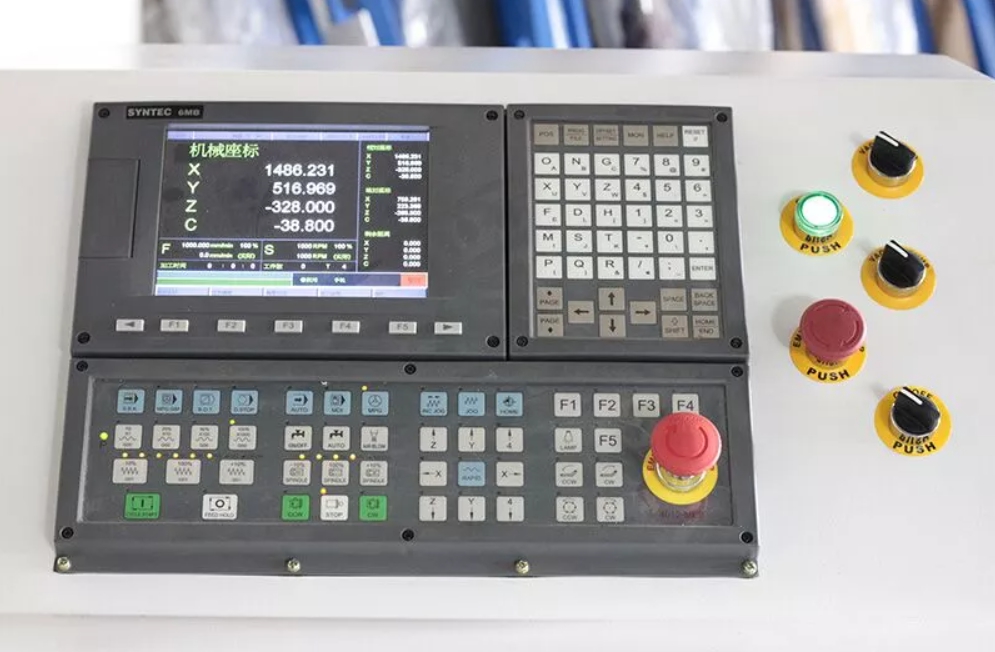

    Панель управления

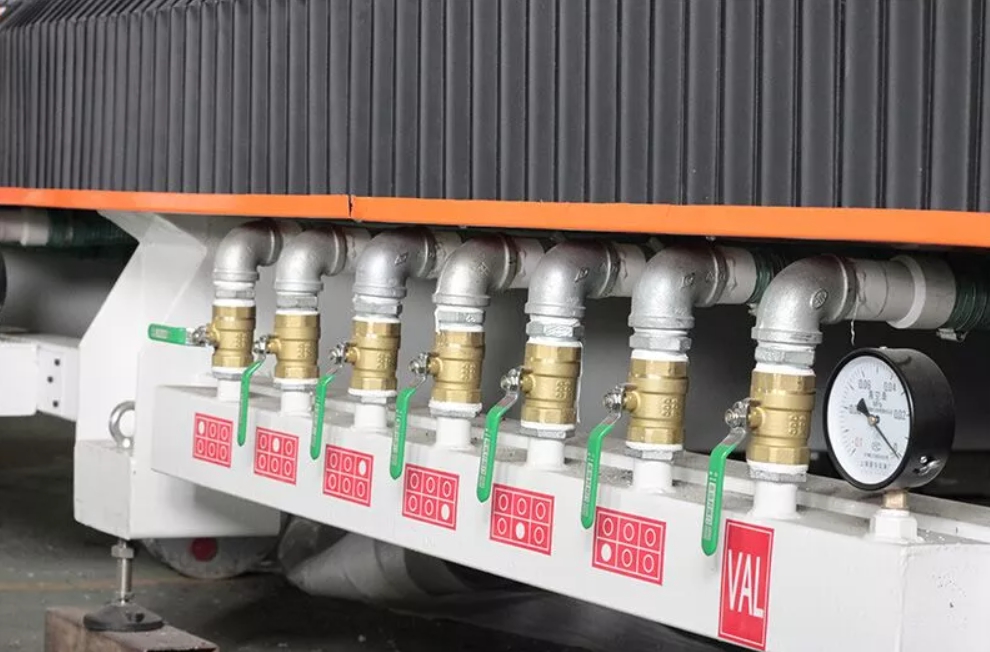

    вакуумный клапан

    Применение

    Промышленность

    4-осевой фрезерный станок с ЧПУ имеет поворотный шпиндель. Он может автоматически изменять направление во время процесса обработки без остановки. 4-осевой фрезерный станок с ЧПУ имеет широкий спектр применения в производстве мебели, рекламы, пресс-форм, отделки, строительства и других областях и отраслях. С точки зрения функций, он может резать, гравировать, сверлить, фрезеровать и канавить. Что касается материалов, 4 Axisrouter может обрабатывать различные материалы из дерева, пластика, камня, мягких металлов и композитов.

    Материал

    Дерево: натуральное дерево, фанера, мягкая древесина, твердая древесина, ДВП, ДСП, меламиновая плита, ЛДФ, МДФ, ДСП

    Пластмасса и резина: акрил, АБС, ПЭВП, ПВХ, ПЭНП, СВМ, смола, двухцветная плита, PP, EVA

    Камень: гранит, мрамор, сланец, базальт, галька, керамика, фарфор, натуральные и искусственные камни

    Мягкий металл: алюминий, латунь, медь, мягкая сталь

    Композит: алюминиево-пластиковый композит, медный композит, титановый композит, цинковый композит

    Образцы



    Доставка товара
    - Доставка до любой точки России транспортными компаниями
    - Срочная доставка DHL (2 дня в любую точку России)
    - Поставка "под заказ" от 5 до 10 дней.


    Оплата товара
    Наличный и безналичный расчет

    Гарантия
    Официальная гарантия от производителя

    Сервис
    Ремонт и обслуживание
