Вакуумные подъемники и крановые системы

Складские приспособления и манипуляторы для стекла не менее важны, чем точное оборудование для его обработки. Данные устройства помогают быстро и главное безопасно перегружать массивные стеклянные листы из секций хранения на конвейеры и станки. Это во много раз экономит время на производстве и позволяет транспортировать стекла в тех случаях, когда делать вручную это не по силам и неудобно.

Из каталога компании VEGA можно выбрать и купить склады хранения и присоски для стекла разного формата в зависимости от производственных нужд. Здесь вы найдете:

  • навесное оборудование для портальных и мостовых кранов;
  • зажимы с вакуумными присосками и храповым механизмом;
  • планки на подвесную стрелу и стеклоподъемники для вилочных погрузчиков;
  • погрузочные столы;
  • ленточно-шлифовальные прокатные станки.

Данное оборудование выпускается теми же китайскими производителями, чье оборудование для стеклообработки представлено на нашем сайте. Также в каталоге представлены оригинальные разработки VEGA на базе модернизированных европейских аналогов. Это безопасные, надежные и простые в монтаже приспособления, которые в разы облегчат манипуляции с промышленным стеклом в цеху.

Типы оборудования для погрузки/разгрузки стела

Мы предлагаем заказать склады хранения и присоски для стекла в разных вариациях. Среди доступных для заказа приспособлений предусмотрены следующие.

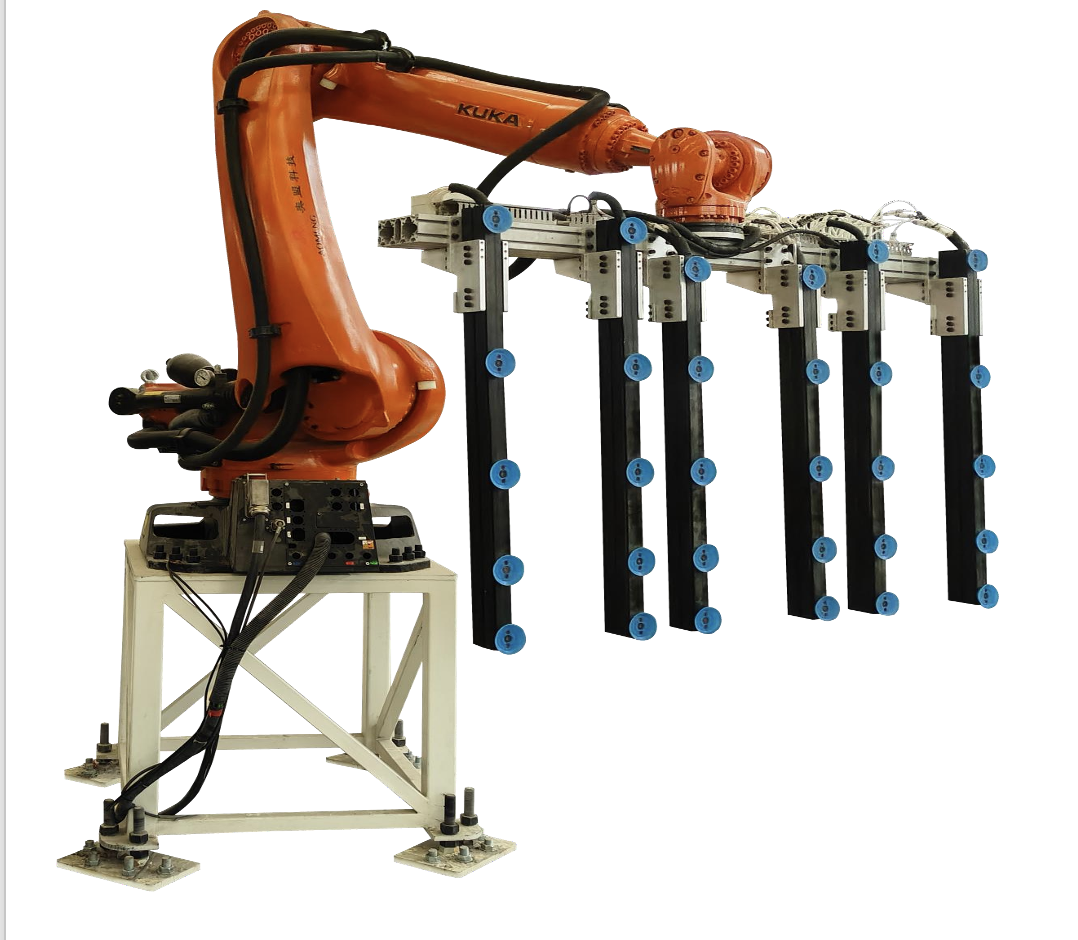

Навесные блоки с вакуумными присосками

Выполнены из нескольких балок с рядным и звездообразным размещением. На блоке помещается от 4 до 12 присосок, их количество можно менять произвольно, если достаточно посадочных мест. После соприкосновения со стеклом воздух из присосок откачивается вакуумным насосом, глубина вакуума достигает 6-8 Па.

Вакуумные захваты превосходят другие типы за счет большой контактной поверхности. Это позволяет с легкостью подхватывать толстые стекла и перемещать их на уровне человеческого роста. Полезная масса груза в среднем достигает 1000 кг.

Кроме фиксации, устройства с вакуумными присосками могут менять ориентацию груза в пространстве. Сервоприводы на навесном блоке осуществляют переворот детали на 90° и вращение вокруг вертикальной оси на 360°. Отдельно предусмотрен режим вращения вручную. Также вместо сервоприводов управлять положением груза могут пневматические механизмы. Они более эффективны для работы с легким стеклом.

Манипуляторы с механическими зажимами

Используются для подъема стекол сугубо в вертикальном положении. Это более легкое оборудование, чем вакуумные присоски, но не менее надежное. Единственным недостатком является малая контактная площадь захватов, из-за чего при погрузке будет мешать парусность стекла.

В зависимости от конструкции, зажимы могут комплектоваться внутренними и внешними роликами. Их устанавливают для того, чтобы направить стекло между щеками и дополнительно поддерживать его снаружи. Внутренняя сторона зажимов выполняется из эластичного каучука, металлические части – из прочного и легкого алюминиевого сплава. Чтобы не повредить край стекла, предусмотрен стопор-ограничитель, который не дает ему войти до предела между захватами.

Захваты оснащены храповым механизмом и срабатывают полуавтоматически. Щеки сжимаются за счет тяги: механизм связан с петлей, на которую подвешивается приспособление. Подъемный крюк захватывает петлю, освобождает тягу, зажимы сходятся, срабатывает храповый замок, лист стекла остаётся зафиксированным. Движение крюка вниз-вверх после установки стекла высвобождает захваты.

Планки, балки и стрелы

Планка. Простой и универсальный инструмент для захвата и транспортировки стекол. Представляет собой стальную бесшовную трубу. На верхней части её приварены пластины, между которыми пропускаются стропы. Подвесная планка стандартной длины 3150 мм способна нести стекла с размерами от 2000 до 3600 мм. Прочность изделия рассчитана на высокие нагрузки, а полая труба предельно устойчива к деформации.

Балка. Вид разгрузочного инструмента для перемещения стеклопакетов и стекол в деревянной обрешетке с весом до 2700 кг. Используется на контейнерных площадках для погрузки/разгрузки стекол из 20-ти и 40-ка футовых контейнеров краном или вилочным погрузчиком.

В первом случае применяется балка U-образной формы. Её верхняя часть содержит противовес и блок с проушиной для крюка. На нижней части расположены блоки, которые скользят вдоль направляющей. Через них пропускаются стропы, фиксирующие ящик со стеклом. Второй тип балки представляет собой прямую стрелу, которая крепится на лапы погрузчика.

Стрелы на погрузчик. Представляют собой массивные конструкции в виде стойки, сваренной с кронштейном и несущей балкой (либо на кронштейн подвешивается планка). Механизм зацепления следующий – между ребрами на балке (планке) пропускаются стропы, удерживающие стекло. Данные приспособления востребованы для перемещения массивных стекол на открытых строительных площадках.

Погрузочные столы и ленточно-шлифовальные станки

Столы представляют собой комбинацию из автоматического погрузочного механизма, оснащенного присосками и принимающими платформами. Разгрузка управляется от ПЛК, для срабатывания достаточно нажать кнопку пуска и автомат сам выполнит все манипуляции. Столы передвижные, что позволяет легко поставить их в удобную позицию.

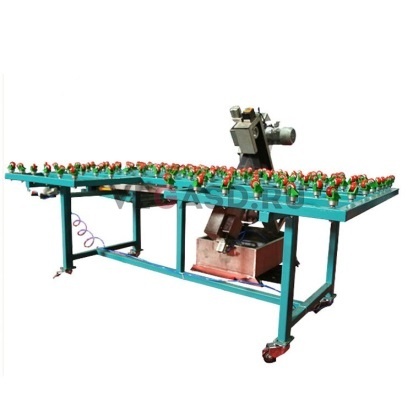

Ленточные станки могут использоваться в паре со столами. Представляют собой роликовые прокатные станы, к которым приставлен модуль с абразивной лентой. Эти установки предназначены для обработки торцов и снятия фаски.

Поможем выгодно купить склады хранения и присоски для стекла
в России и СНГ

Если вам нужно обеспечить безопасную транспортировку, быструю выгрузку готовых изделий или необработанного стекла, продукция VEGA как раз для вас. Мы предлагаем заказать склады хранения и присоски для стекла с полным сервисным сопровождением, включая гарантийное и постгарантийное обслуживание.
