Электрогидравлический вакуумный манипулятор VitReX TXBP 1000–3000 кг

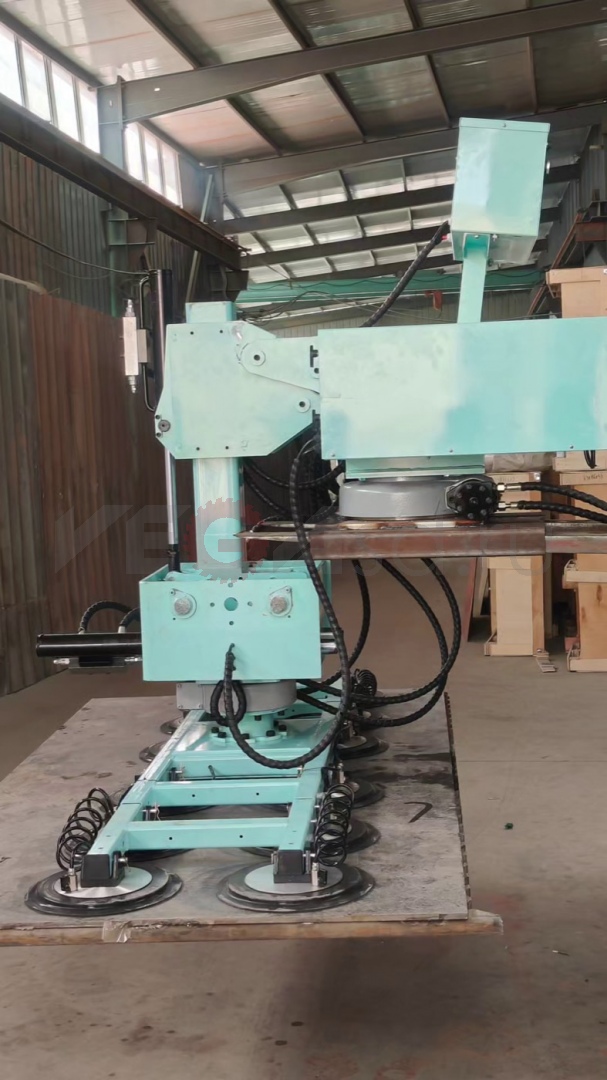

VitReX TXBP — тяжелый вакуумный манипулятор с электрогидравлической стрелой для стекла массой 1, 2 или 3 т. С пульта управляются кантование на 90°, вращение на 360° и боковое перемещение стрелы. Серия предназначена для точного позиционирования крупноформатного стекла при монтаже.

Описание оборудования

TXBP сочетает вакуумную раму с приводной стрелой. В зависимости от грузоподъемности используется 10, 20 или 30 присосок Ø300 мм. Питание — аккумулятор 24 В, мощность вакуумного насоса — 0,12 кВт. Управление всеми основными движениями выполняется дистанционно. Собственная масса оборудования составляет примерно 0,8–2,0 т, поэтому совместимость с краном должна проверяться особенно тщательно.

Манипулятор применяется для тяжелых фасадных панелей и других задач, где требуется не только подъем, но и активное управление положением стекла относительно точки подвеса. Геометрия стрелы и рабочая зона определяются под проект, исходя из условий объекта.

Преимущества

• Исполнения 1000 / 2000 / 3000 кг
• 10–30 присосок Ø300 мм
• Кантование 90° и вращение 360° с пульта
• Управляемое боковое перемещение стрелы
• АКБ 24 В
• Вакуумный насос 0,12 кВт

Модельный ряд и технические характеристики

Общие характеристики

Области применения

• монтаж тяжелого фасадного остекления
• позиционирование стекла на сложных архитектурных объектах
• установка стеклянных панелей массой до 3 т
• работа в связке с краном большой грузоподъемности

Как подобрать исполнение

Для TXBP обязателен проектный расчет рабочей зоны. Передайте чертеж стекла, массу, высоту и координаты точки установки, требуемое боковое смещение и грузовую характеристику крана. Это позволяет подобрать исполнение и проверить допустимую суммарную нагрузку.

Эксплуатация и обслуживание

Перед каждым подъемом очистите поверхность в зоне присосок и проверьте уплотнения, шланги, вакуумные соединения и индикацию разрежения. Для аккумуляторных моделей контролируйте заряд до начала смены. Не допускайте работы с поврежденной присоской или поверхностью, на которой невозможно получить устойчивый вакуум. Периодичность замены уплотнений определяется фактическим износом и интенсивностью эксплуатации.

Поставка и сервис VEGA

VEGA выполняет подбор VitReX TXBP под фактическую массу, размеры и условия перемещения изделия, организует поставку оборудования, техническое сопровождение и сервис. Для запроса цены и подбора модели направьте размеры и массу груза, материал/тип поверхности, требуемые движения и описание рабочего места. Контакты: +7 (495) 868-20-10, info@vegasd.ru.

Вопросы и ответы

Какая грузоподъемность у VitReX TXBP?

Серия включает исполнения в диапазоне 1 т–3 т. Конкретная модель выбирается по массе, габаритам и условиям перемещения изделия.

Как выбрать модель TXBP?

Для TXBP обязателен проектный расчет рабочей зоны. Передайте чертеж стекла, массу, высоту и координаты точки установки, требуемое боковое смещение и грузовую характеристику крана. Это позволяет подобрать исполнение и проверить допустимую суммарную нагрузку.

Как получить подбор, цену и срок поставки?

Для подбора VitReX TXBP передайте VEGA массу, размеры, материал и ориентацию груза, требуемые движения и условия рабочего места. На основании этих данных подбирается исполнение, проверяется безопасная грузоподъемность и готовится коммерческое предложение с комплектацией, ценой и сроком поставки.
