Вакуумный захват для гнутого стекла VitReX TXBHM 400–3000 кг

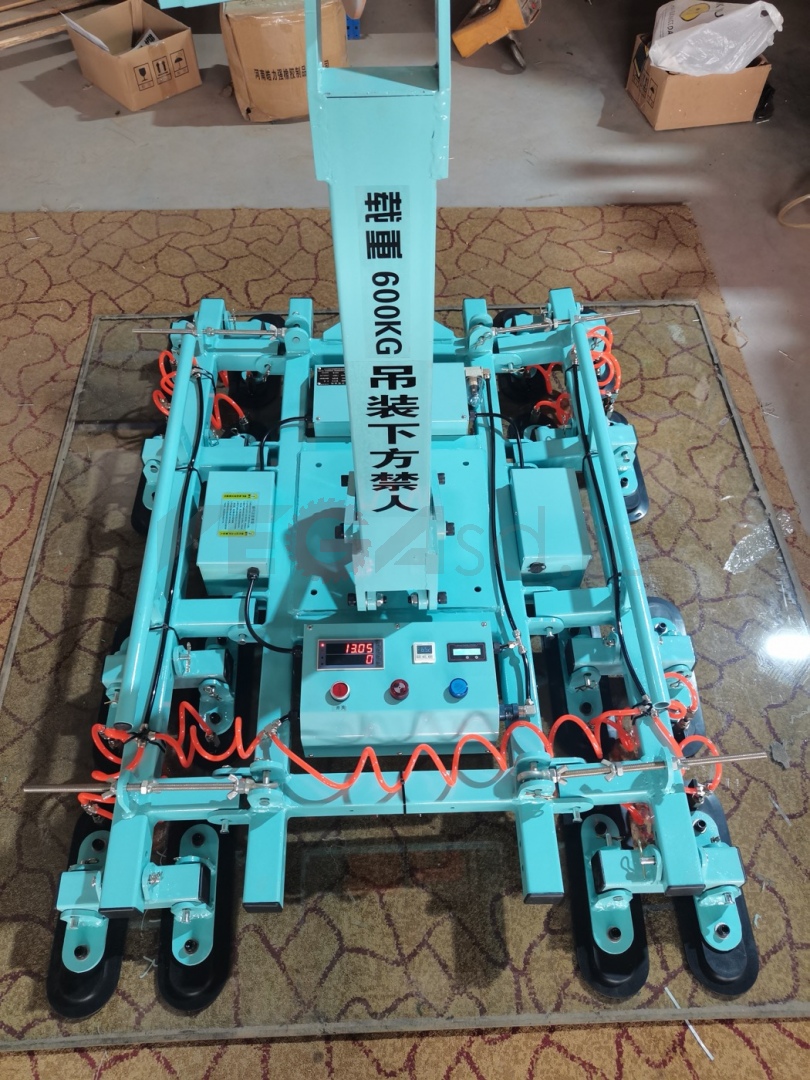

VitReX TXBHM — серия многоприсосочных аккумуляторных захватов для гнутого и плоского стекла грузоподъемностью от 400 кг до 3 т. Конструкция использует продолговатые присоски и допускает работу с радиусом от R700 мм до плоской поверхности. Кантование на 90° и вращение на 360° выполняются вручную.

Описание оборудования

В зависимости от грузоподъемности TXBHM комплектуется 8–30 присосками двух типоразмеров: 100 × 300 мм для моделей до 1000 кг и 180 × 430 мм для более тяжелых исполнений. Такая компоновка рассчитана на распределение вакуумных точек по криволинейной поверхности. Вакуумная система работает от аккумулятора 12 В, мощность насоса — 0,06 кВт. Для стандартных моделей до 1000 кг производитель указывает однопомповую конфигурацию как базовую, при этом возможно проектное исполнение с двумя насосами.

TXBHM применяется там, где обычный плоский захват не обеспечивает корректного прилегания присосок: при монтаже цилиндрических фасадов, витрин, моллированных стекол и крупногабаритных радиусных элементов. Для подбора обязательны радиус кривизны, габариты и масса конкретного изделия.

Преимущества

• Диапазон 400–3000 кг
• Работа с гнутым и плоским стеклом
• Подтвержденный минимальный радиус R700 мм
• 8–30 продолговатых присосок в зависимости от исполнения
• АКБ 12 В, насос 0,06 кВт
• Ручное кантование 90° и вращение 360°

Модельный ряд и технические характеристики

Общие характеристики

Области применения

• монтаж радиусных и цилиндрических фасадов
• перемещение моллированного стекла
• установка гнутых стеклянных витрин и ограждений
• работа с тяжелым архитектурным стеклом сложной геометрии

Как подобрать исполнение

Для выбора TXBHM необходимо передать не только массу, но и радиус кривизны, хорду/ширину, высоту изделия и направление выпуклости. При радиусе R700 мм и более серия может подбираться из стандартной линейки; для сложных двойных кривизн требуется отдельная проверка по чертежу или 3D-модели.

Эксплуатация и обслуживание

Для гнутого стекла перед работой проверяют соответствие радиуса и положение каждой присоски. Все вакуумные точки должны прилегать без перекоса. Регулярно осматривайте уплотнения, соединения и состояние рамы; загрязнение стекла может увеличить частоту автоматической подкачки вакуума.

Поставка и сервис VEGA

VEGA выполняет подбор VitReX TXBHM под фактическую массу, размеры и условия перемещения изделия, организует поставку оборудования, техническое сопровождение и сервис. Для запроса цены и подбора модели направьте размеры и массу груза, материал/тип поверхности, требуемые движения и описание рабочего места. Контакты: +7 (495) 868-20-10, info@vegasd.ru.

Вопросы и ответы

Какая грузоподъемность у VitReX TXBHM?

Серия включает исполнения в диапазоне 400 кг–3 т. Конкретная модель выбирается по массе, габаритам и условиям перемещения изделия.

Как выбрать модель TXBHM?

Для выбора TXBHM необходимо передать не только массу, но и радиус кривизны, хорду/ширину, высоту изделия и направление выпуклости. При радиусе R700 мм и более серия может подбираться из стандартной линейки; для сложных двойных кривизн требуется отдельная проверка по чертежу или 3D-модели.

Как получить подбор, цену и срок поставки?

Для подбора VitReX TXBHM передайте VEGA массу, размеры, материал и ориентацию груза, требуемые движения и условия рабочего места. На основании этих данных подбирается исполнение, проверяется безопасная грузоподъемность и готовится коммерческое предложение с комплектацией, ценой и сроком поставки.
