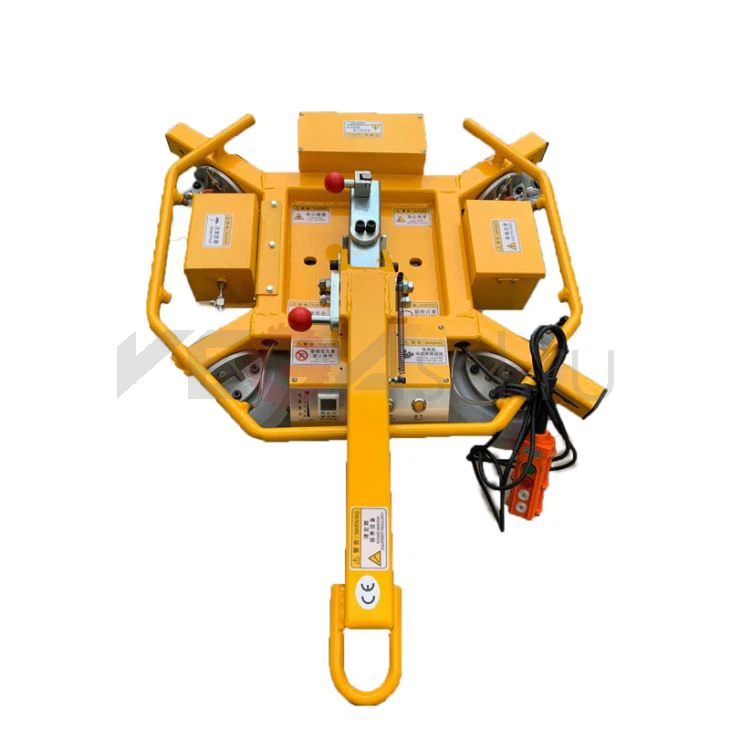

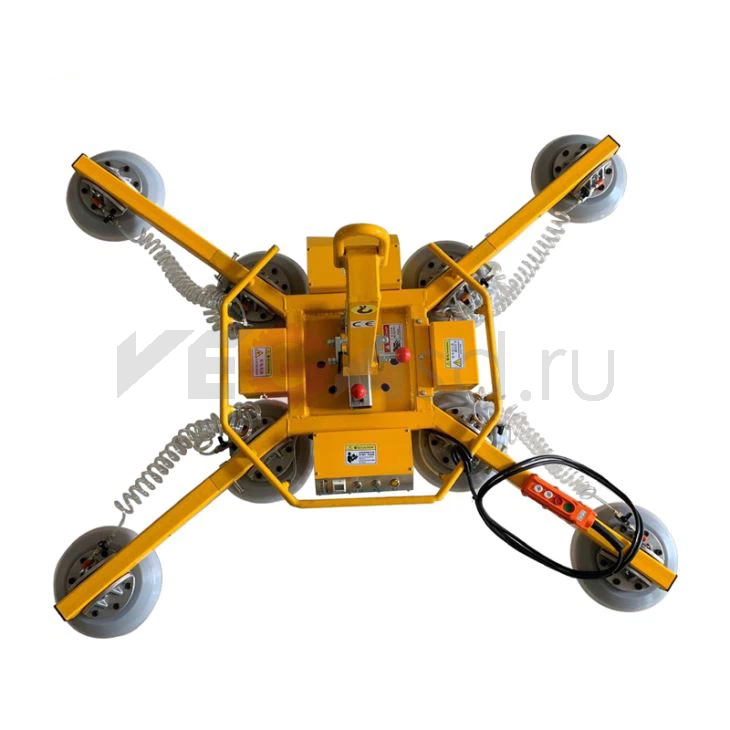

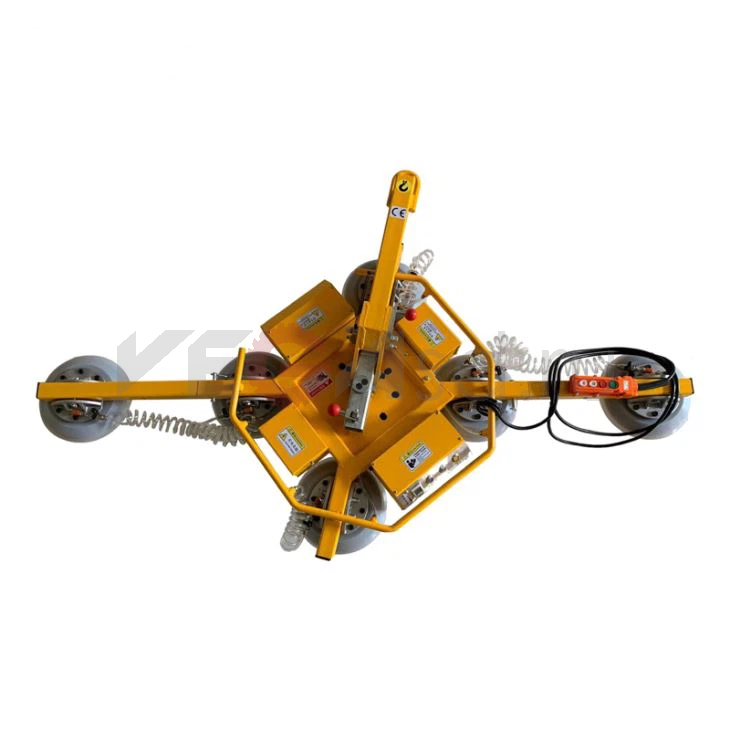

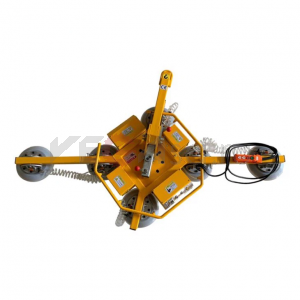

Вакуумная присоска для перемещения стекла

Назначение и принцип работы

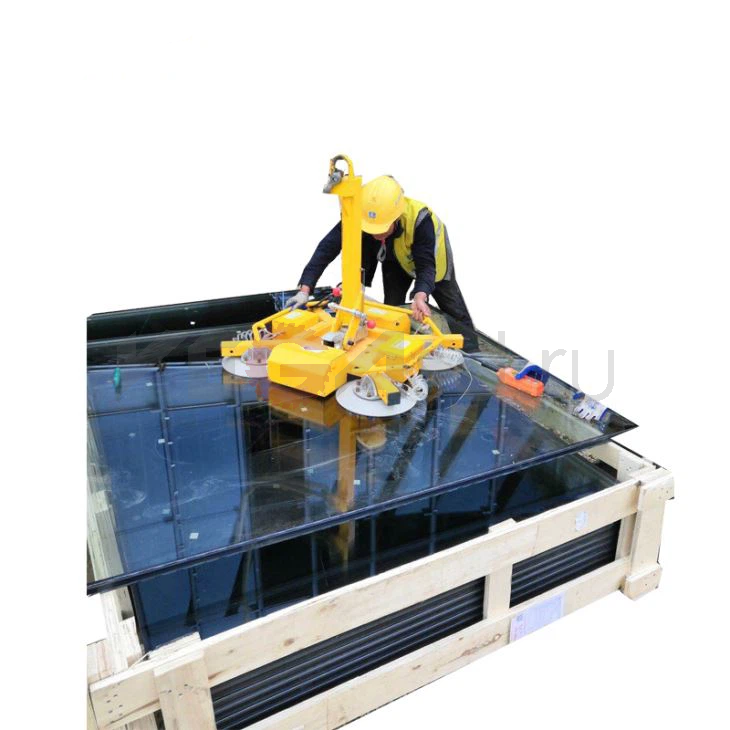

Вакуумная присоска для стекла PLK Lift — это безопасный вакуумный захват, предназначенный для подъёма, перемещения и монтажа листового стекла, стеклопакетов и других гладких непористых материалов. Оборудование используется совместно с краном, кран-балкой, манипулятором, штабелеукладчиком или вилочным погрузчиком. Встроенный вакуумный аккумулятор обеспечивает дополнительную безопасность, поддерживая вакуум в системе до 12 часов при аварийной остановке двигателя, разряде аккумуляторной батареи или отключении электропитания.

Особенности и преимущества

• Вакуумный аккумулятор с удержанием вакуума до 12 часов.
• Грузоподъёмность от 400 до 1200 кг.
• Ручное вращение на 360° и наклон на 90° для точного позиционирования.
• Автономное питание DC 12 В и зарядное устройство AC 220/110 В.
• Вакуумные чашки диаметром 300 мм с грузоподъёмностью 100 кг каждая.
• Встроенная система управления с проводным пультом дистанционного управления.
• Удлинитель длиной 500 мм для адаптации под размеры изделия.

Когда требуется замена

Замена вакуумной присоски требуется при износе вакуумных чашек, повреждении шлангов или снижении эффективности удержания груза. Регулярный осмотр и своевременная замена изношенных компонентов обеспечивают безопасность и долговечность оборудования.

Совместимость

• Вакуумная присоска PLK Lift совместима с кранами, кран-балками, манипуляторами, штабелеукладчиками и вилочными погрузчиками.

Технические характеристики

• Артикул: RSY-DXF-800-8
• Грузоподъёмность: 800 кг
• Количество вакуумных чашек: 8
• Диаметр вакуумной чашки: 300 мм
• Грузоподъёмность одной чашки: 100 кг
• Вращение: ручное, 360°
• Наклон: ручной, 90°
• Рабочее напряжение: DC 12 В
• Напряжение зарядного устройства: AC 220/110 В
• Масса оборудования: 100 кг
• Габаритные размеры: 1760 × 1460 × 300 мм
• Длина удлинителя: 500 мм
• Система управления: встроенный шкаф управления и проводной пульт
• Размер упаковки: 1230 × 910 × 390 мм
• Масса с упаковкой: 123 кг

Почему выгодно купить в Vega

В интернет-магазине Vega вы можете приобрести оригинальную вакуумную присоску для стекла PLK Lift с гарантией качества. Мы предлагаем широкий ассортимент запчастей и расходников для широкоформатных принтеров и плоттеров, а также доставку по всей России и СНГ. Наши специалисты помогут подобрать подходящее оборудование и ответят на все вопросы.

Совместимость и характеристики

Вакуумная присоска для стекла с вакуумным аккумулятором Вакуумная присоска для стекла — это безопасный вакуумный захват для подъёма, перемещения и монтажа листового стекла, стеклопакетов и других гладких непористых материалов. Оборудование используется совместно с краном, кран-балкой, манипулятором, штабелеукладчиком или вилочным погрузчиком. Серия включает модели грузоподъёмностью от 400 до 1200 кг. В зависимости от исполнения вакуумный подъёмник комплектуется 4, 6, 8, 10 или 12 вакуумными чашками диаметром 300 мм. Ключевой особенностью оборудования является встроенный вакуумный аккумулятор. По заявленным характеристикам производителя он способен поддерживать вакуум в системе до 12 часов при аварийной остановке двигателя, разряде аккумуляторной батареи или отключении электропитания. Это обеспечивает дополнительное время для безопасного опускания и разгрузки удерживаемого изделия. Ключевые преимущества Вакуумный аккумулятор с удержанием вакуума до 12 часов Обеспечивает дополнительный уровень безопасности при остановке вакуумного насоса, разряде аккумуляторной батареи или отключении питания. Грузоподъёмность от 400 до 1200 кг Позволяет подобрать модель для работы как со стандартными листами стекла, так и с крупноформатными стеклопакетами. Ручное вращение на 360° Оператор может разворачивать удерживаемое изделие вокруг оси и точно позиционировать его при монтаже. Ручной наклон на 90° Позволяет переводить стекло из вертикального положения в горизонтальное и обратно. Автономное питание DC 12 В Оборудование подходит для работы в производственном цехе, на складе и на строительной площадке. Зарядное устройство AC 220/110 В Обеспечивает возможность зарядки от стандартной электрической сети. Вакуумные чашки диаметром 300 мм Каждая чашка имеет заявленную грузоподъёмность 100 кг и предназначена для захвата гладкой непористой поверхности. Встроенная система управления В комплектацию входят шкаф управления и проводной пульт дистанционного управления. Удлинитель длиной 500 мм Позволяет изменять расположение вакуумных чашек и адаптировать захват под размеры перемещаемого изделия. Области применения Вакуумный захват применяется для: погрузки и разгрузки листового стекла и стеклопакетов; перемещения стекла по производственному цеху или складу; монтажа фасадного остекления, витражей, окон и стеклянных перегородок; подачи стекла на столы раскроя; загрузки и разгрузки моечных машин; подачи стекла на линии производства стеклопакетов; перемещения гладких листовых материалов с непористой поверхностью; работы с листовым металлом, камнем и панелями после проверки совместимости материала с вакуумными чашками. Перед работой необходимо убедиться, что поверхность изделия чистая, ровная, непористая и подходит для создания устойчивого вакуума. Технические характеристики Параметр Ед. изм. GL-SC-400X GL-SC-600X RSY-DXF-800 GL-SC-1000X GL-SC-1200X Грузоподъёмность кг 400 600 800 1000 1200 Количество вакуумных чашек шт. 4 6 8 10 12 Диаметр одной вакуумной чашки мм 300 300 300 300 300 Заявленная грузоподъёмность одной чашки кг 100 100 100 100 100 Вращение — Ручное, 360° Ручное, 360° Ручное, 360° Ручное, 360° Ручное, 360° Наклон — Ручной, 90° Ручной, 90° Ручной, 90° Ручной, 90° Ручной, 90° Рабочее напряжение В DC 12 DC 12 DC 12 DC 12 DC 12 Напряжение зарядного устройства В AC 220/110 AC 220/110 AC 220/110 AC 220/110 AC 220/110 Масса оборудования кг 70 90 100 110 120 Габаритные размеры мм 850 × 750 × 300 1800 × 900 × 300 1760 × 1460 × 300 1900 × 1600 × 300 1900 × 1600 × 300 Длина удлинителя мм 500 500 500 500 500 Система управления — Встроенный шкаф управления и проводной пульт Встроенный шкаф управления и проводной пульт Встроенный шкаф управления и проводной пульт Встроенный шкаф управления и проводной пульт Встроенный шкаф управления и проводной пульт Размер упаковки мм 1230 × 910 × 390 1230 × 910 × 390 1230 × 910 × 390 1230 × 910 × 390 1230 × 910 × 390 Масса с упаковкой кг 97 110 123 150 163 Как выбрать модель Модель подбирается с учётом: максимальной массы стекла или стеклопакета; размеров перемещаемого изделия; положения стекла при захвате; типа поверхности; условий работы в помещении или на открытой площадке; способа подвешивания к крану или погрузочной технике; требуемой схемы расположения вакуумных чашек. Грузоподъёмность оборудования необходимо выбирать с запасом относительно фактической массы изделия. До начала эксплуатации следует проверить совместимость вакуумных чашек с поверхностью стекла, надёжность удержания, состояние аккумуляторной батареи и работу системы контроля вакуума. Безопасность эксплуатации Перед каждым подъёмом необходимо: Проверить состояние вакуумных чашек и соединительных шлангов. Очистить поверхность стекла от пыли, влаги, масла и загрязнений. Убедиться в устойчивом прилегании всех используемых чашек. Проверить уровень вакуума по системе контроля. Выполнить пробный подъём на минимальную высоту. Исключить нахождение людей под поднятым грузом. Перемещать стекло плавно, без рывков и ударных нагрузок. Вакуумный аккумулятор является дополнительным элементом безопасности, но не отменяет обязательный контроль состояния оборудования и соблюдение регламента подъёмных работ.
